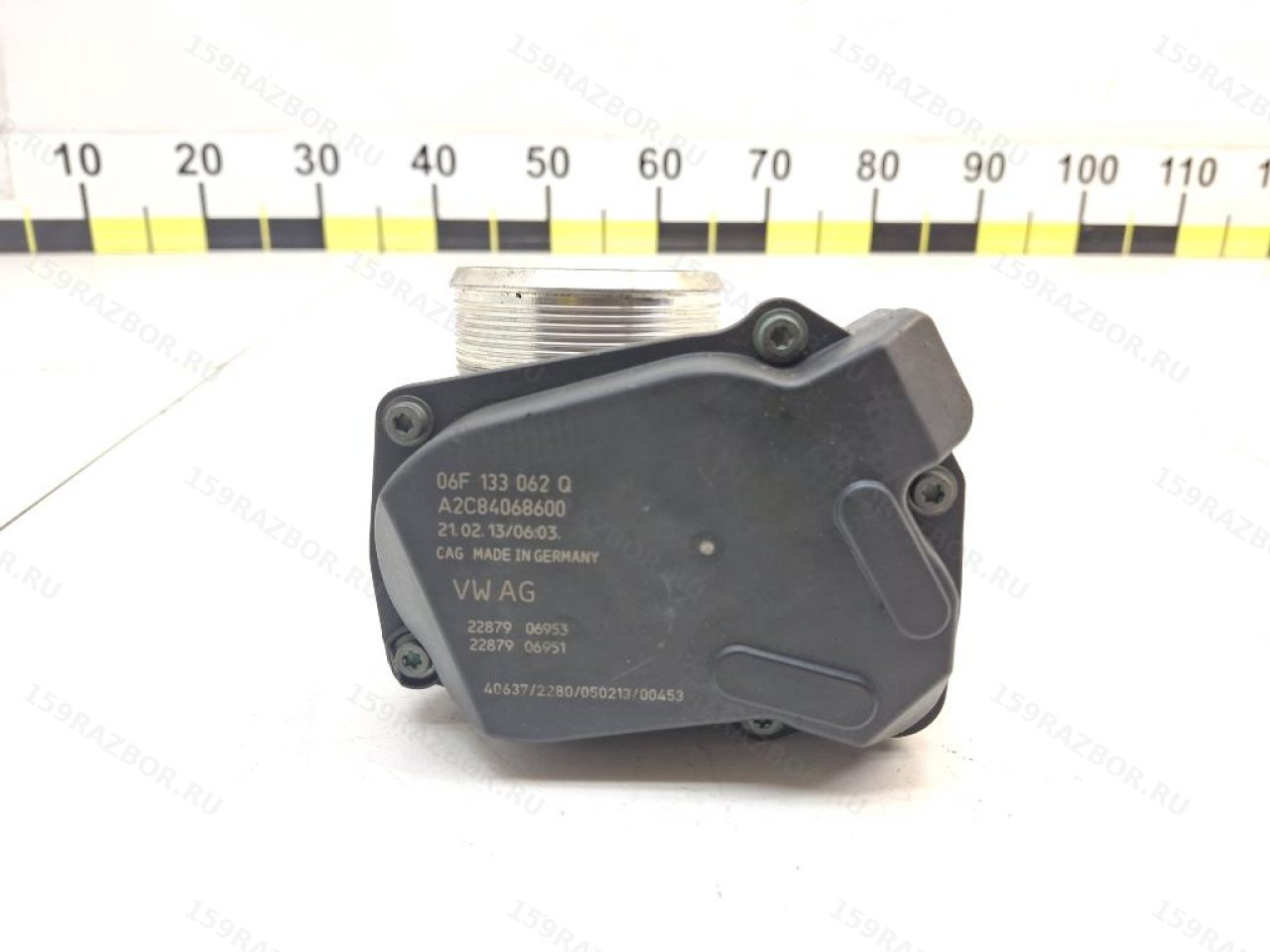

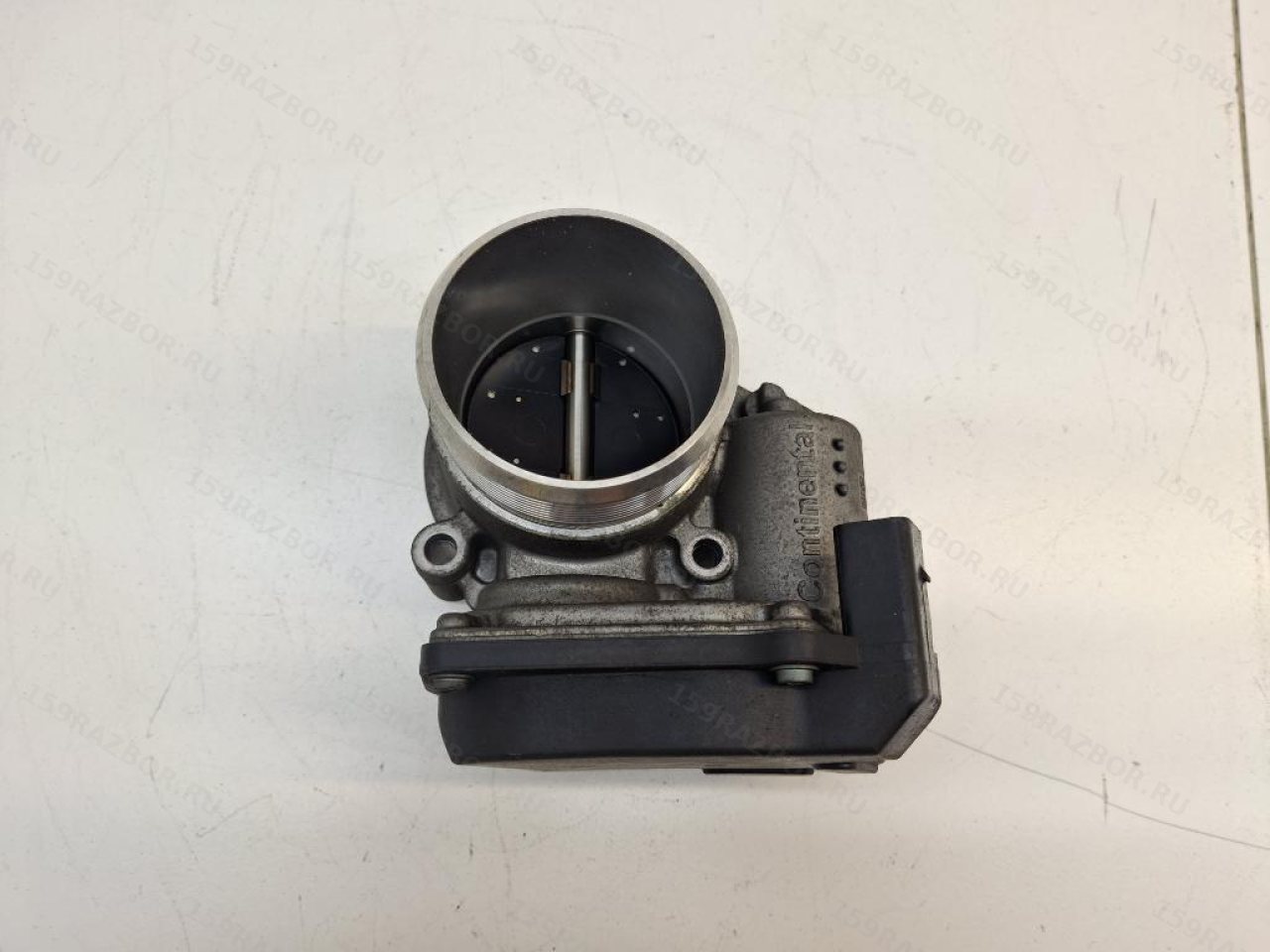

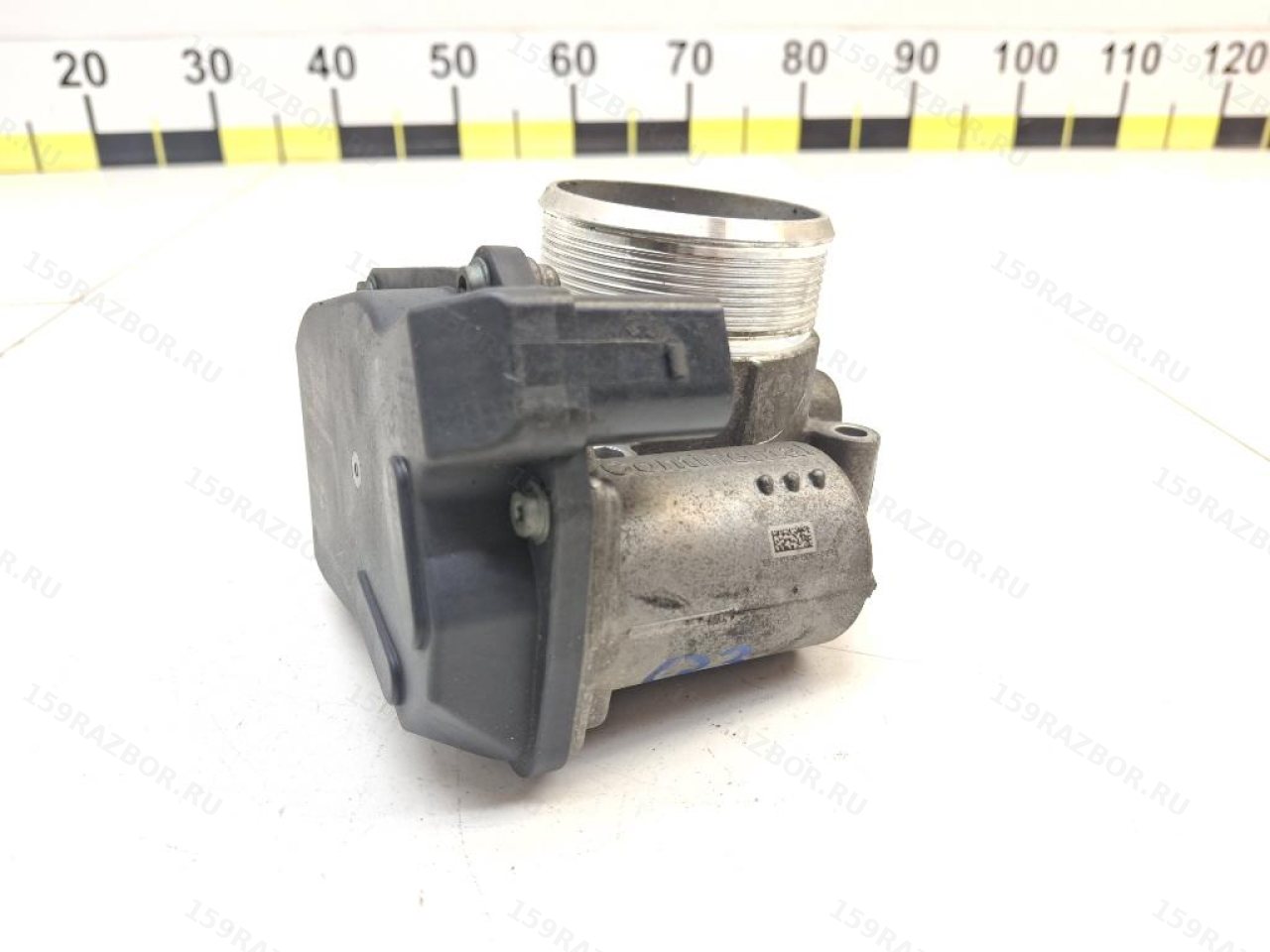

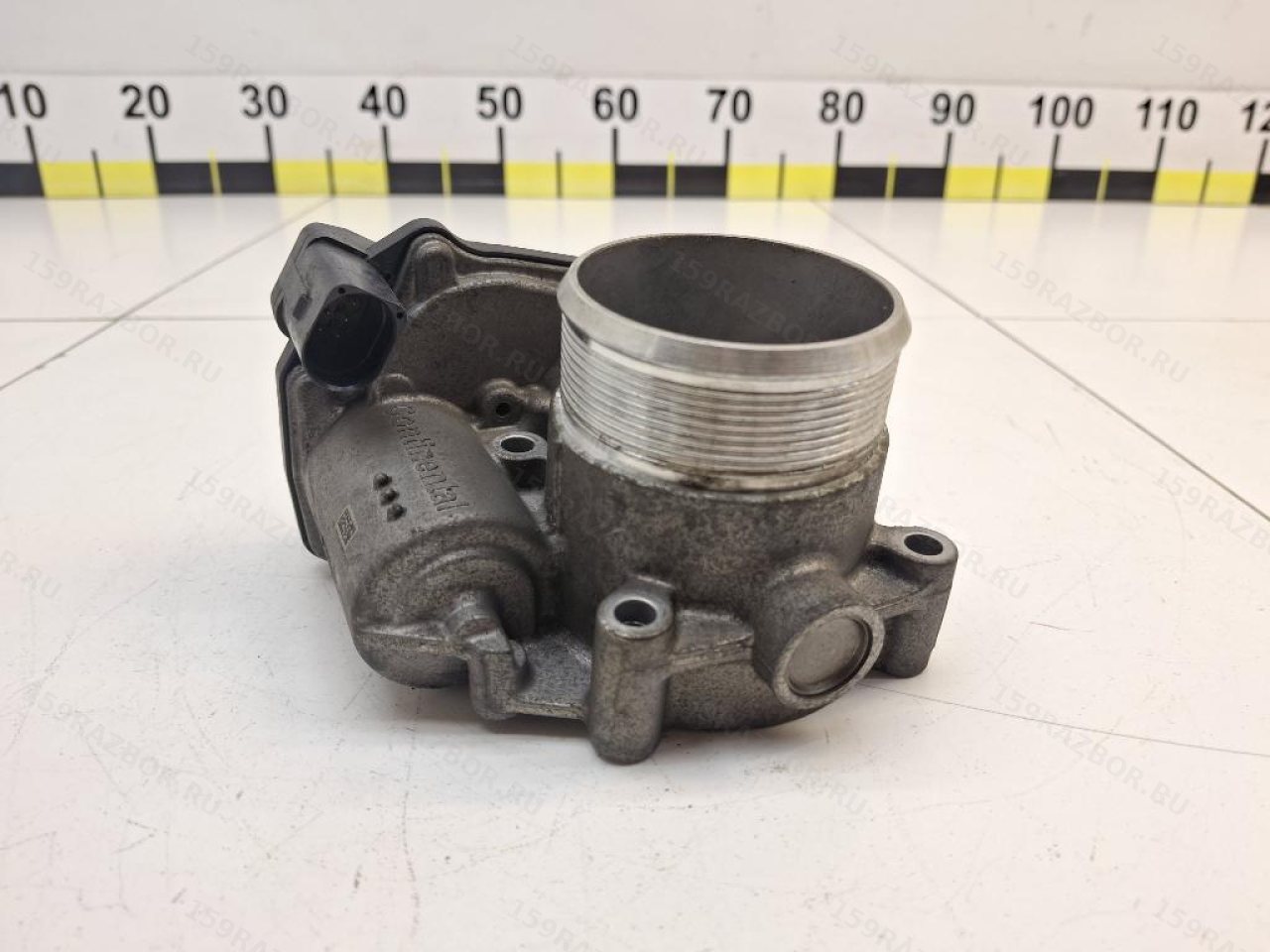

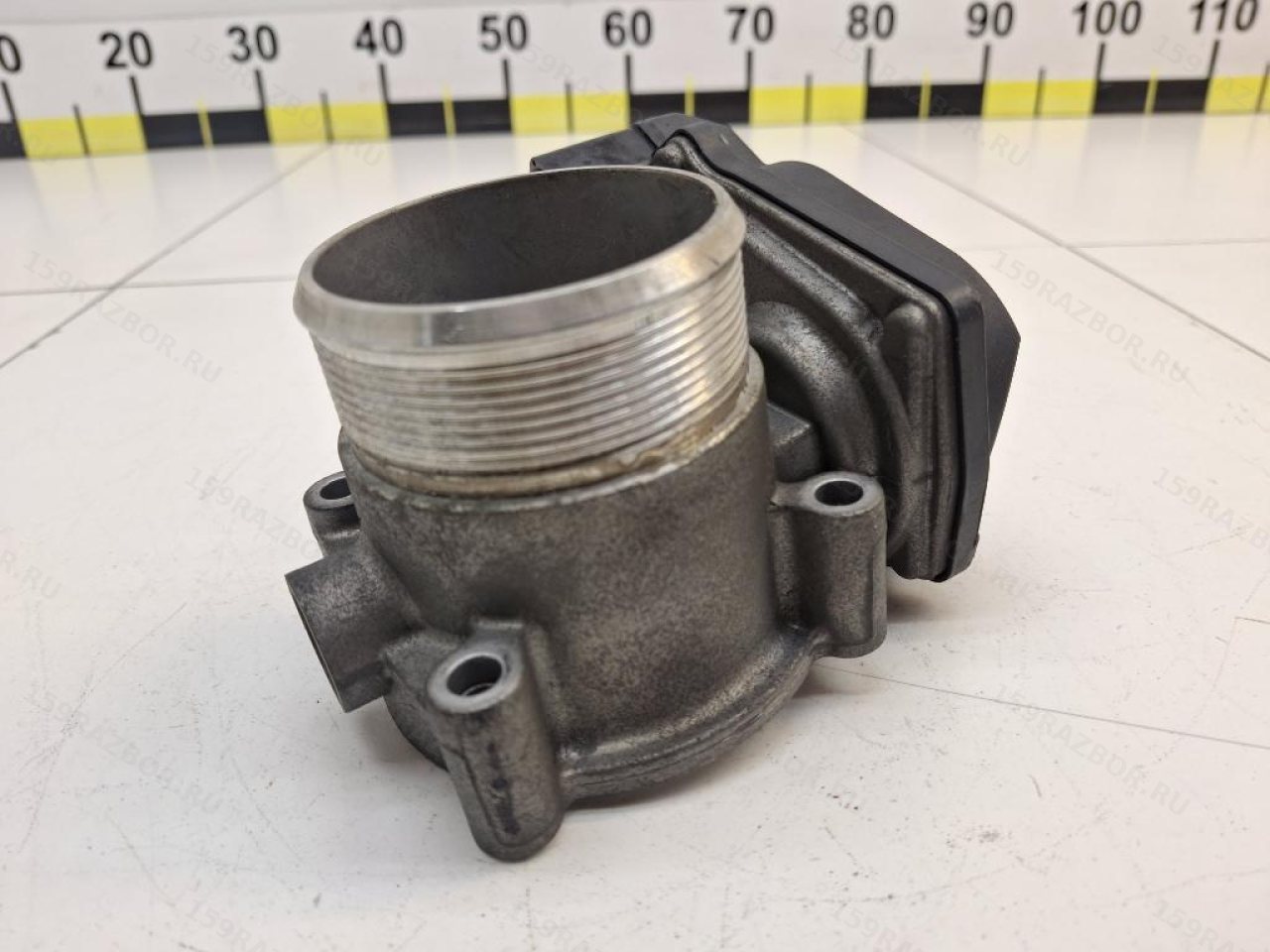

Дроссельная заслонка Audi Q3 8U 2.0 TFSI CCZC 06F133062Q

06F133062Q — электронная дроссельная заслонка VAG

Дроссель здесь представляет собой единый электромеханический модуль

06F133062Q, также записываемый как 06F 133 062 Q, относится к электронной дроссельной заслонке бензиновых двигателей Volkswagen Group.

В технической документации такой узел обозначается как Throttle Valve Control Module J338.

Внутри одной сборки работают:

• сама круглая дроссельная заслонка;
• электрический привод;
• редуктор привода;
• два датчика фактического положения;
• электрическая часть и разъём.

Поэтому разборочное название «дроссель» или «дроссельная заслонка» обозначает здесь значительно больше, чем одну металлическую пластину во впускном канале.

Как работает электронный дроссель

Механического троса от педали газа здесь нет

На системе электронного управления водитель педалью задаёт запрос на тягу, а блок управления двигателем рассчитывает требуемое положение дросселя.

Электромотор внутри J338 через редуктор поворачивает заслонку на необходимый угол.

Это позволяет системе управления учитывать не только положение педали, но и:

• обороты двигателя;
• нагрузку;
• давление наддува;
• режим прогрева;
• работу стабилизации оборотов;
• ограничение крутящего момента;
• взаимодействие двигателя с другими электронными системами автомобиля.

Дроссель участвует в управлении моментом двигателя

Простая формула «нажал газ — заслонка открылась на столько же» для электронного TFSI слишком примитивна.

Фактический угол определяет электронная система управления двигателем исходя из требуемого крутящего момента и текущих условий работы.

Два датчика положения нужны для контроля

J338 использует два независимых сигнала

Заводная архитектура электронного дросселя включает два датчика положения заслонки.

В документации VAG они обозначаются:

• G187 — датчик положения дросселя 1;
• G188 — датчик положения дросселя 2.

Электропривод самой заслонки обозначается G186.

Дублирование позволяет контролировать правдоподобность сигнала

Блок управления сравнивает информацию от двух каналов.

Так система способна обнаруживать некорректное положение заслонки или неисправность одного из сигналов и переходить в предусмотренный защитный режим.

Поэтому проблема электронного дросселя может быть связана не только с механическим заеданием самой тарелки, но и с:

• электроприводом;
• датчиками положения;
• разъёмом;
• проводкой;
• электронным управлением.

06F133062Q на двигателе CCZC 2.0 TFSI

Комбинация из карточки подтверждается каталогами

Для продаваемой позиции указано:

Audi Q3 8U → 2013 → CCZC 2.0 TFSI → 06F133062Q.

Такое сочетание технически согласуется: дроссели с точным номером 06F133062Q встречаются на первом Audi Q3 именно с мотором CCZC.

CCZC — бензиновый турбированный двигатель с непосредственным впрыском, поэтому дроссель работает во впускной системе уже в составе электронно управляемого TFSI.

Моторный код здесь полезнее одного обозначения «2.0 TFSI»

Номер 06F133062Q широко унифицирован внутри VAG, а двухлитровых TFSI существовало множество.

При покупке конкретной детали разумно сопоставлять:

CCZC + полный OEM + VIN.

Это надёжнее, чем выбирать заслонку только по словам «Audi Q3 2.0».

Диаметр дроссельного канала

Для соответствующего VDO-исполнения указывается 57 мм

Каталоги производителя компонентов связывают оригинальный номер 06F133062Q с дросселем VDO семейства A2C59511705.

Для соответствующего исполнения указывается проходной диаметр около 57 мм.

Этот размер полезен как дополнительная техническая характеристика, однако использовать только диаметр для подбора нельзя.

Два электронных дросселя одинакового диаметра могут различаться:

• электроникой;
• разъёмом;
• калибровкой;
• корпусом;
• расположением креплений;
• OEM.

VDO A2C59511705 — полезный cross-reference

Continental/VDO напрямую связывает этот номер с 06F133062Q

В каталоге VDO для оригинального номера 06F 133 062 Q указан номер производителя:

A2C59511705.

Это полезный дополнительный идентификатор при сравнении маркировки детали или поиске нового аналога.

Но VAG в карточке не означает, что конкретный экземпляр обязательно произведён VDO

Поле производителя VAG отражает оригинальную каталожную принадлежность детали.

Чтобы определить фактического изготовителя именно лежащей на разборке заслонки, лучше смотреть:

• заводскую этикетку;
• литую маркировку корпуса;
• номер изготовителя.

По одному aftermarket cross-reference физического производителя конкретного б/у экземпляра назначать нельзя.

Дроссель и прокладка — отдельные позиции

Уплотнение не следует автоматически считать частью заслонки

В каталогах компонентов для 06F133062Q прокладка дроссельного узла указывается отдельно.

Поэтому OEM самой заслонки не является номером её уплотнения.

В карточке продавца комплектность прокладкой не оговорена, поэтому обещать её наличие нельзя.

При повторной установке важна герметичность

Подсос воздуха после дросселя способен нарушать расчётную работу двигателя.

Поэтому при монтаже следует проверить:

• уплотнение;
• посадочную поверхность;
• корпус;
• патрубки;
• хомуты и соединения впускного тракта.

После замены дросселю может потребоваться адаптация

Электронный блок должен знать реальные крайние и рабочие положения

Для соответствующей электронной заслонки VDO указывает необходимость обучения / адаптации управляющего узла.

Заводные процедуры Audi для J338 также предусматривают выполнение адаптации после установки нового дроссельного модуля.

Поэтому после монтажа б/у заслонки разумно выполнить штатную диагностическую процедуру и убедиться, что:

• ошибок по J338 нет;
• угол заслонки определяется корректно;
• адаптация завершается успешно;
• движение заслонки происходит без заеданий.

Отключение аккумулятора не заменяет полноценную диагностику

На практике встречаются попытки «обучить дроссель» только снятием клеммы или включением зажигания.

Для уверенной проверки правильнее использовать диагностическое оборудование и предусмотренную для конкретной системы процедуру базовой установки.

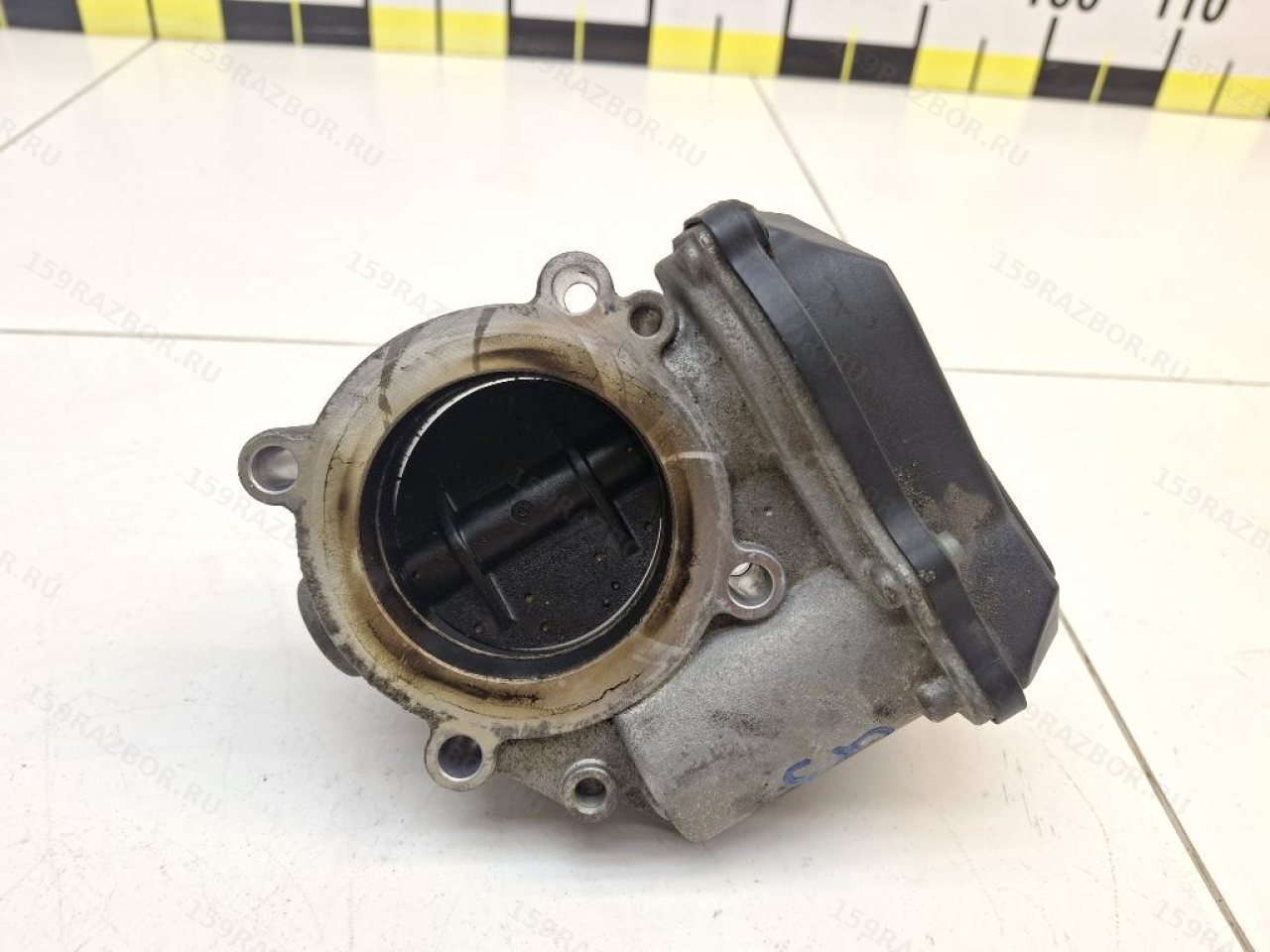

Загрязнение дроссельной заслонки

На кромке и в зоне закрытого положения могут образовываться отложения

Через впускную систему проходит воздух, а через вентиляцию картера в тракт могут попадать масляные пары.

Со временем вокруг заслонки способны образовываться загрязнения.

Особенно чувствительна зона малого открытия, где даже небольшой слой отложений может изменять фактический проход воздуха.

Грязная заслонка и неисправная заслонка — не одно и то же

Перед заменой электронного дросселя полезно отделить:

• обычное загрязнение;
• механическое заедание;
• неисправность привода;
• ошибку датчиков положения;
• повреждение проводки;
• неадаптированный узел.

Поэтому нестабильный холостой ход или ошибка по дросселю сами по себе ещё не означают, что корпус J338 обязательно нужно менять целиком.

Какие симптомы могут привести к проверке дросселя

Диагностика J338 может потребоваться при:

• ошибках по положению дроссельной заслонки;
• аварийном режиме двигателя;
• отсутствии нормальной реакции на педаль газа;
• неустойчивом холостом ходе;
• неудачной адаптации;
• явном механическом заедании заслонки.

Но каждый из этих симптомов может иметь и другие причины.

Например, нестабильная работа двигателя способна быть связана с:

• подсосом воздуха;
• впускным трактом;
• датчиками;
• топливной системой;
• зажиганием;
• проводкой;
• самим двигателем.

Поэтому ошибка или симптом является поводом для диагностики, а не автоматическим приговором дроссельной заслонке.

Что проверить у б/у 06F133062Q

Разъём

Осмотреть:

• корпус разъёма;
• фиксаторы;
• контакты;
• следы воды и окисления;
• следы механического повреждения.

Корпус

Не должно быть:

• трещин;
• отломанных мест крепления;
• глубоких повреждений посадочных поверхностей;
• следов грубого вмешательства.

Сама заслонка

Следует обратить внимание на:

• сильное загрязнение;
• механические повреждения тарелки;
• следы контакта с корпусом;
• очевидное подклинивание.

При этом электронный дроссель не стоит насильно проворачивать или разбирать без понимания конструкции.

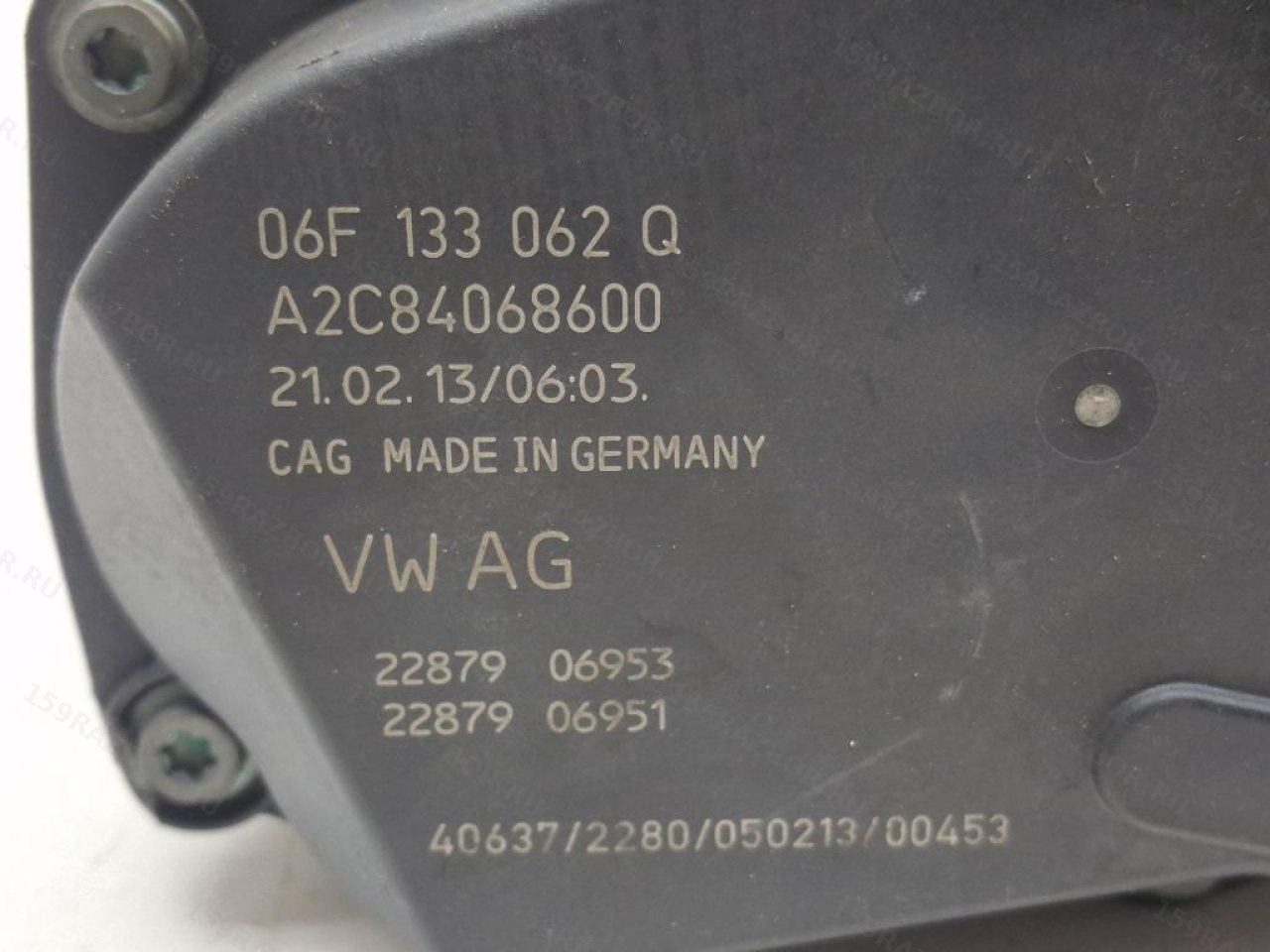

Маркировка

Полезно полностью сверить:

• 06F133062Q;
• номер изготовителя, если он читается;
• разъём;
• форму корпуса;
• исходную деталь автомобиля.

Другие номера семейства 06F133062

В каталогах встречается много буквенных ревизий

Для электронных дросселей этого семейства встречаются номера:

• 06F133062A;
• 06F133062E;
• 06F133062G;
• 06F133062J;
• 06F133062M;
• 06F133062Q;
• 06F133062T;
• 06F133062AG;
• и другие.

Производители аналогов нередко объединяют несколько таких OE-reference под одним изделием.

Общий аналог ещё не раскрывает заводную цепочку замен

Если один VDO-дроссель заявлен сразу для Q, T, M и других номеров, это подтверждает техническую совместимость заменителя в заявленных применениях.

Но из одной такой таблицы нельзя автоматически построить официальную цепочку:

A → E → G → J → M → Q → T.

Направление заводного supersession для конкретного VIN лучше проверять отдельно.

Широкая унификация внутри Volkswagen Group

06F133062Q встречается на разных моделях

Дроссели этого семейства применяются на различных бензиновых автомобилях Audi, Volkswagen, Skoda и Seat с двигателями TSI/TFSI.

Это типичный пример унификации компонентов VAG.

Но модель-донор вторична по отношению к номеру

Если на детали другого автомобиля указан тот же подтверждённый OEM, межмодельное происхождение само по себе не является проблемой.

И наоборот, дроссель от другого Audi Q3 с похожим мотором нельзя считать правильным только из-за внешнего сходства.

Основные ориентиры:

полный OEM → моторный код → каталог/VIN.

Коротко по дроссельной заслонке Audi Q3 8U

• деталь: электронная дроссельная заслонка;
• разговорное название: дроссель;
• техническое обозначение: Throttle Valve Control Module J338;
• автомобиль: Audi Q3 первого поколения 8U;
• год по карточке: 2013;
• двигатель: CCZC 2.0 TFSI;
• OEM: 06F133062Q;
• формат VAG: 06F 133 062 Q;
• управление: электрическое;
• электропривод: встроен в модуль;
• контроль положения: два независимых датчика;
• ориентировочный диаметр соответствующего VDO-исполнения: 57 мм;
• VDO cross-reference: A2C59511705;
• прокладка: отдельная позиция;
• после установки: проверить ошибки и выполнить предусмотренную адаптацию;
• при подборе: полный OEM, моторный код, маркировка и VIN;
• состояние: определяется по конкретному б/у экземпляру.
