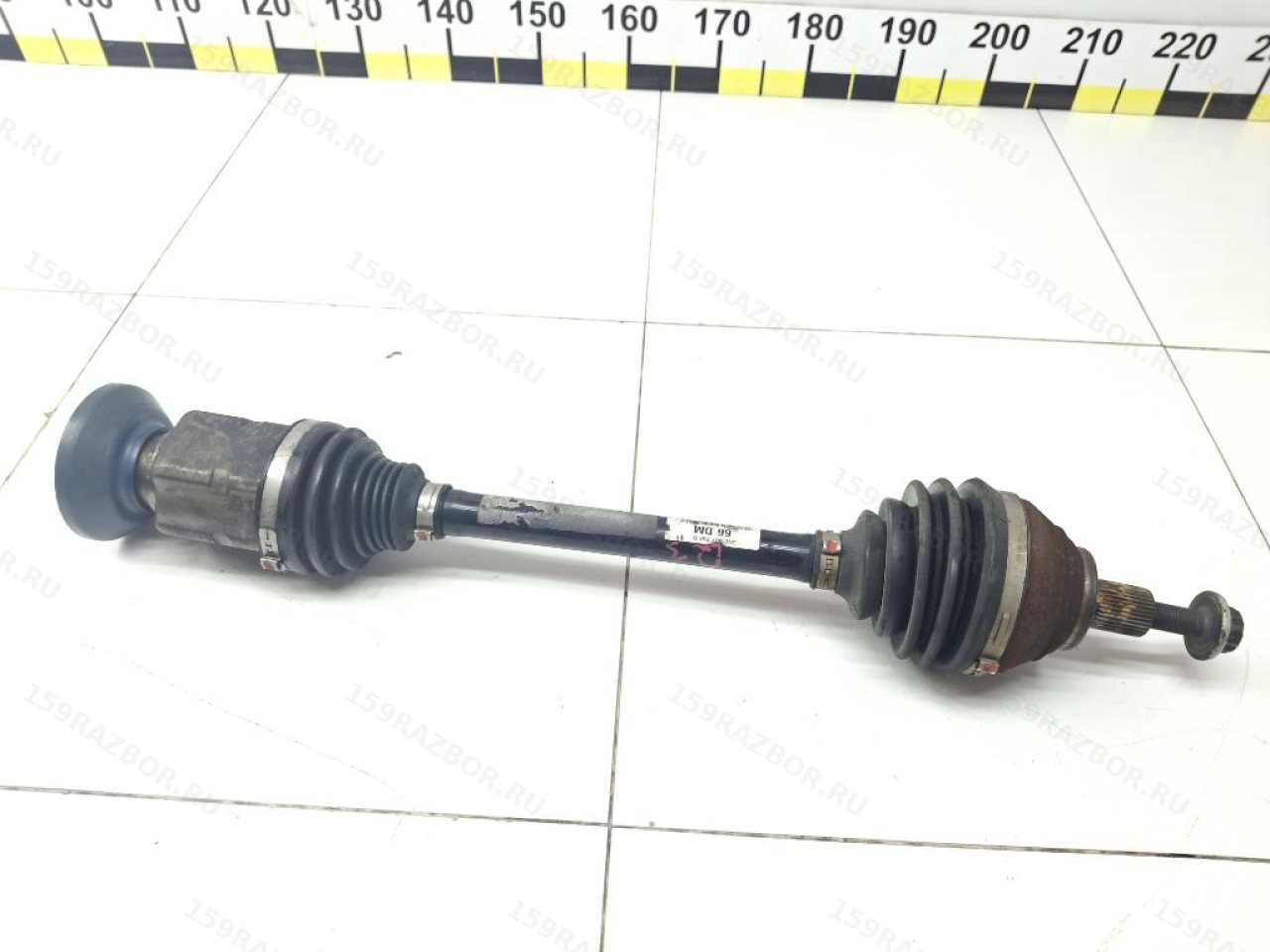

Полуось передняя правая Audi Q3 8U quattro 5N0407766D

Передняя правая полуось Audi Q3 8U: как устроен привод колеса

«Полуось» и «привод» здесь обозначают один узел

В российской ремонтной и разборочной практике эту деталь обычно называют:

• полуосью;
• передним приводом;
• приводным валом;
• реже — ШРУСом в сборе.

Технически наиболее точное определение для этой позиции — правый передний приводной вал в сборе с шарнирами равных угловых скоростей.

Он соединяет переднюю трансмиссию с правой ступицей и передаёт на колесо крутящий момент двигателя.

В сборке работают два шарнира

Передняя полуось не может быть жёстким прямым валом, потому что положение колеса постоянно меняется относительно коробки передач.

Для компенсации этих перемещений используются:

• наружный ШРУС со стороны колеса;
• внутренний шарнир со стороны трансмиссии;
• вал между ними.

Каждый шарнир выполняет немного разную задачу.

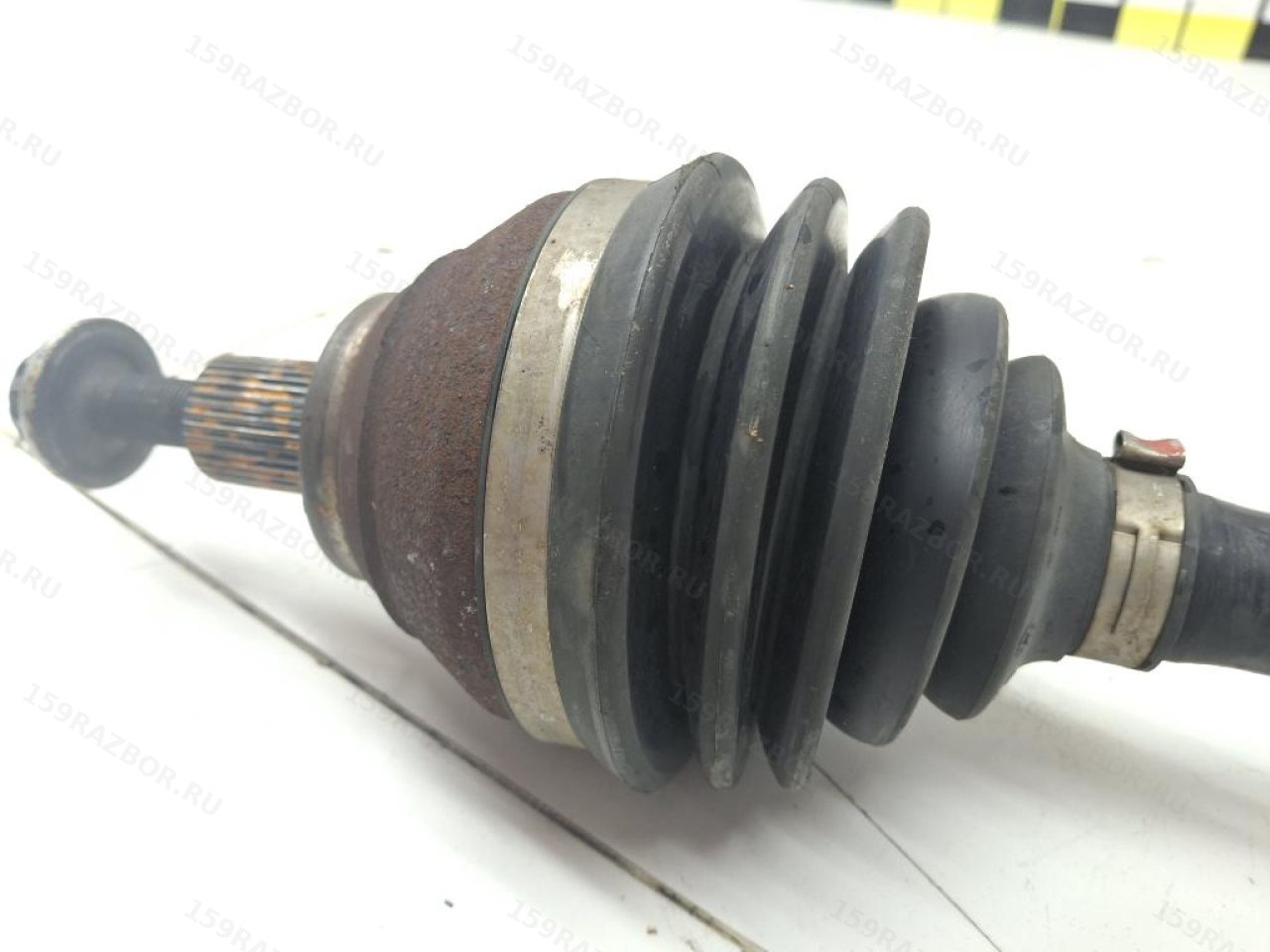

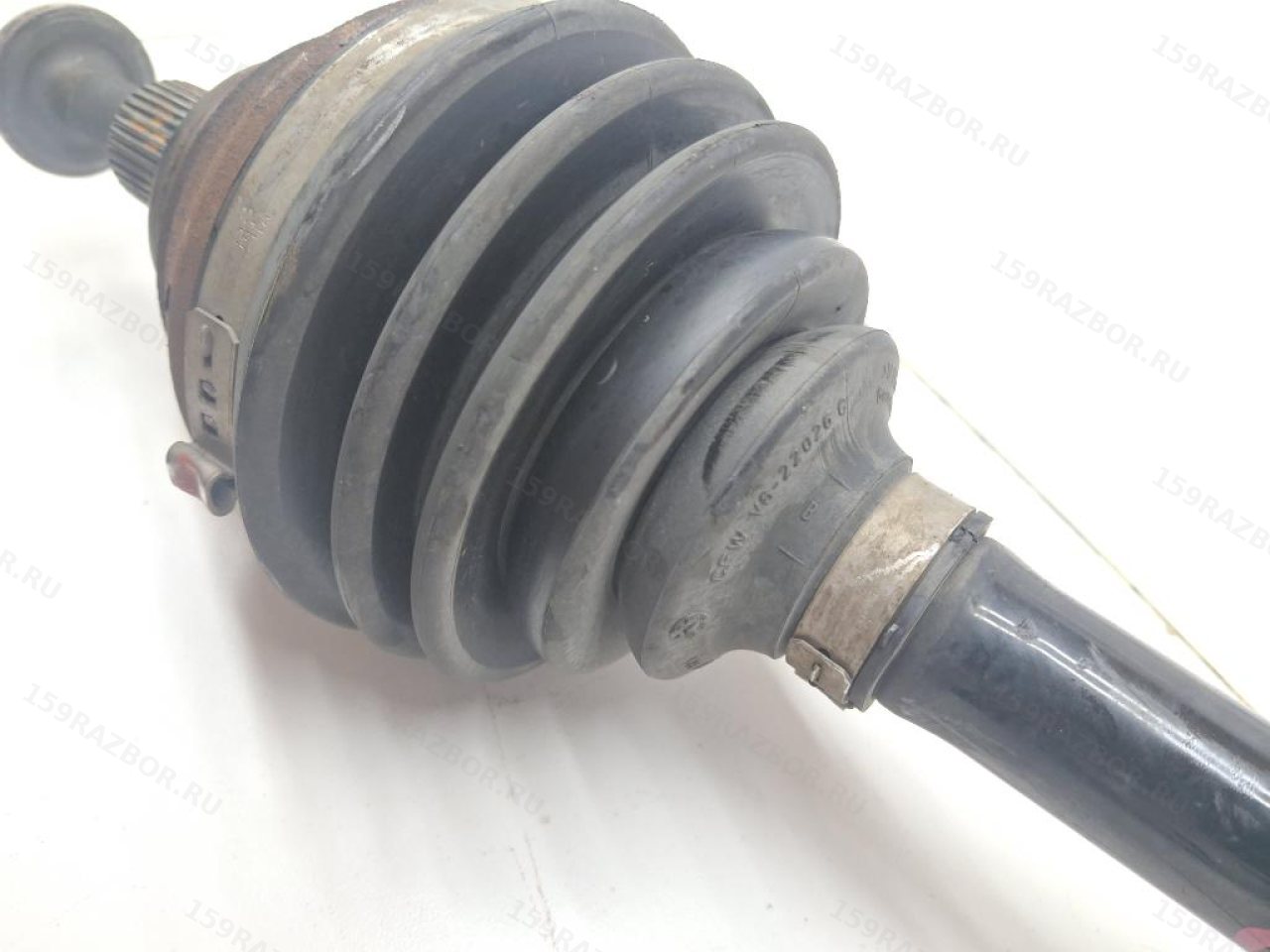

Наружный ШРУС работает при повороте колеса

Он соединён со ступицей

Наружный шарнир входит шлицевой частью в ступицу правого переднего колеса.

При движении рулевого механизма кулак вместе со ступицей поворачивается, а ШРУС должен продолжать передавать крутящий момент под изменяющимся углом.

Именно поэтому обычный жёсткий карданный шарнир для такой точки был бы значительно менее удобен.

На наружный шарнир приходится большой рабочий угол

Наиболее заметно он работает:

• при повороте руля;
• при разгоне с вывернутыми колёсами;
• при одновременной работе рулевого управления и подвески.

Характерный повторяющийся хруст или щёлканье под тягой на повороте может быть поводом проверить наружный ШРУС, но сам по себе такой звук ещё не является окончательным диагнозом.

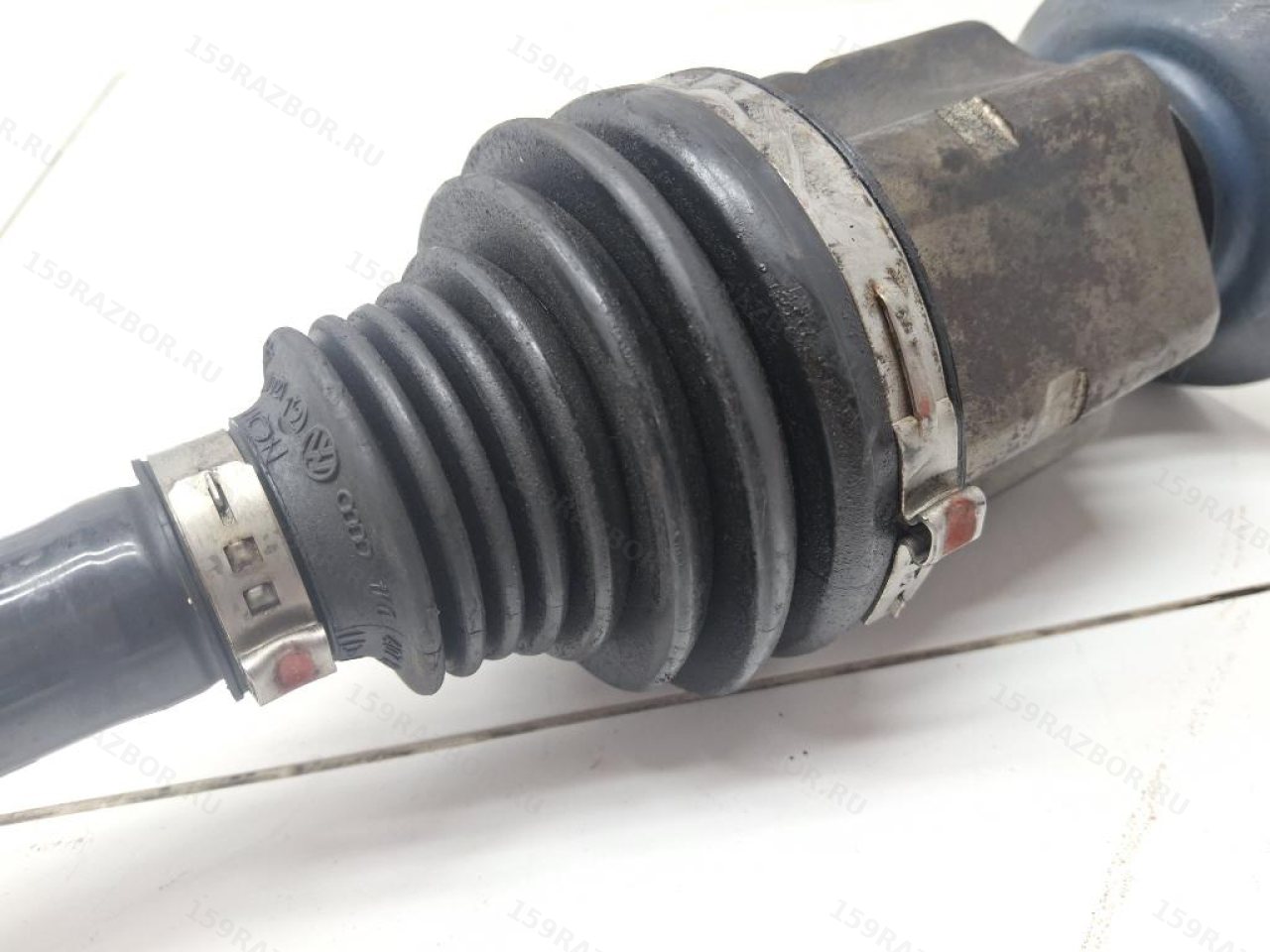

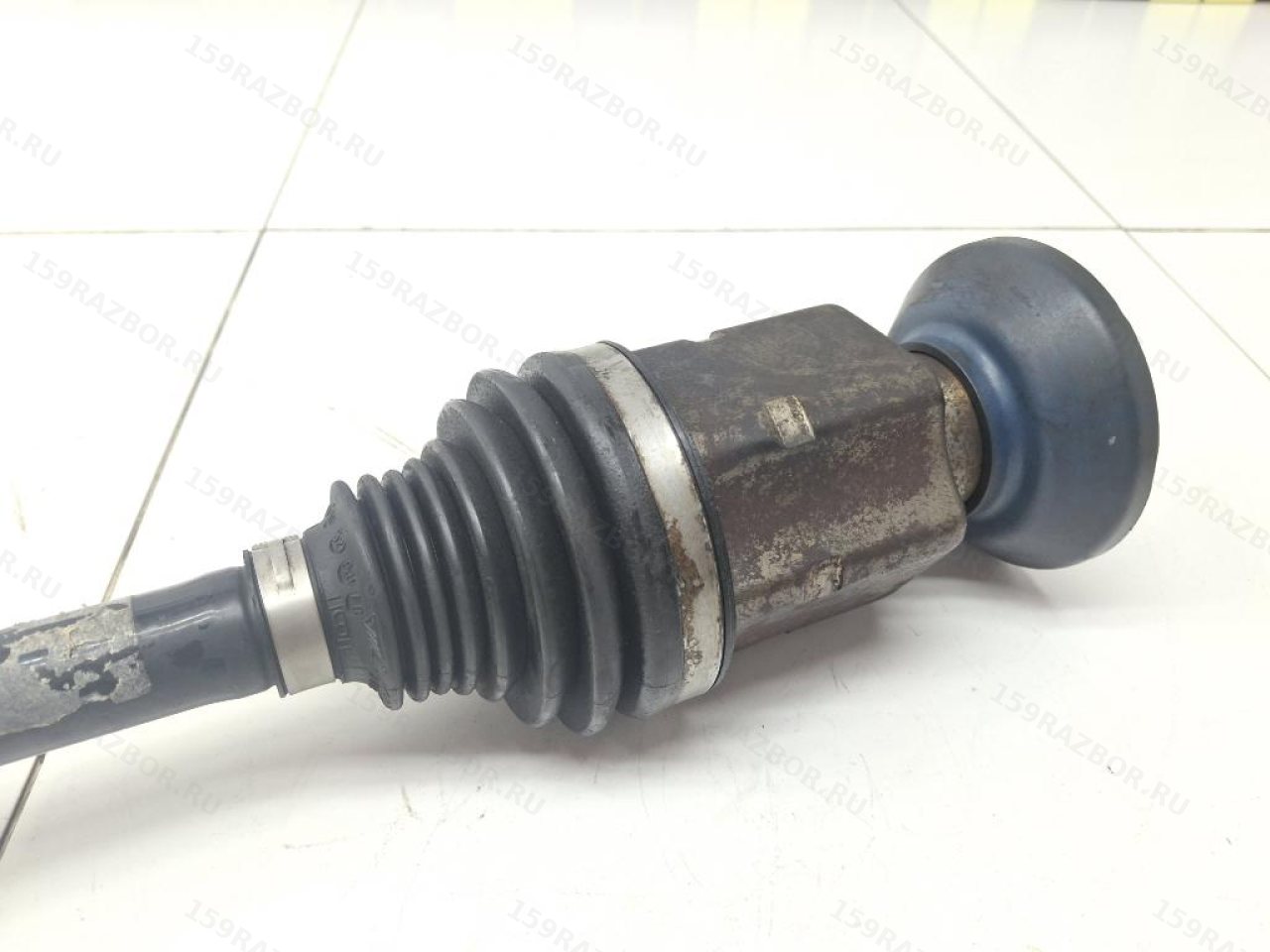

Внутренний шарнир компенсирует перемещение подвески

Для этой полуоси каталог указывает tripodic

Оригинальное описание 5N0407766D содержит примечание tripodic.

Это означает применение внутреннего шарнира трипоидной конструкции.

Внутри такого узла используются три роликовых опоры, которые позволяют:

• передавать крутящий момент;
• работать при небольшом угловом смещении;
• компенсировать изменение рабочей длины привода при движении подвески.

Внутренний шарнир и наружная «граната» работают по-разному

Наружный ШРУС прежде всего должен выдерживать большие углы поворота колеса.

Внутренний трипоид сильнее ориентирован на:

• осевое перемещение;
• компенсацию хода подвески;
• плавную передачу момента между коробкой и валом.

Поэтому неисправности двух шарниров могут проявляться по-разному.

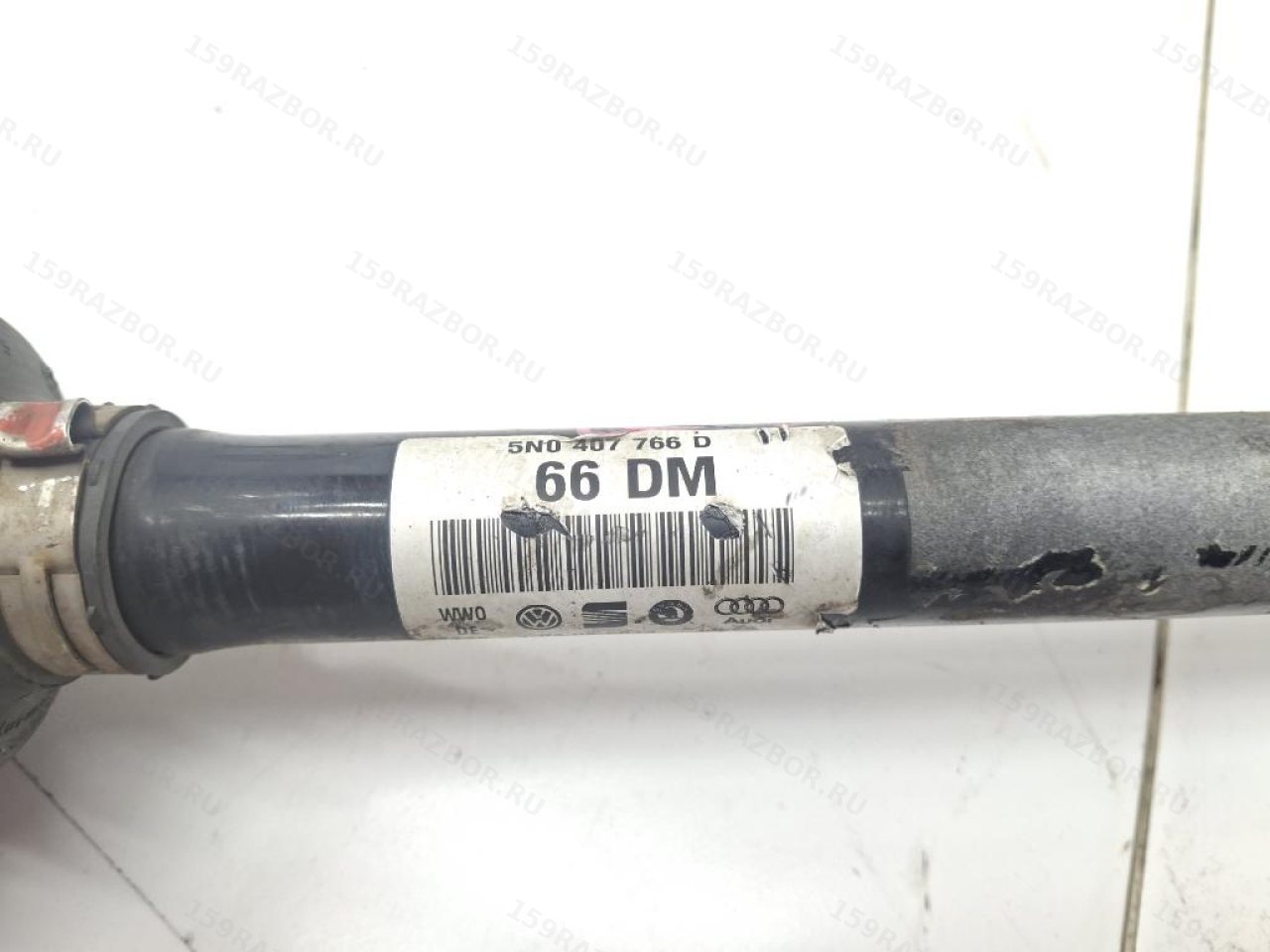

5N0407766D — правая сторона передней оси

Сторона установки принципиальна

Полный номер детали:

5N0 407 766 D.

Оригинальный каталог указывает для него:

• позиция: передняя ось;
• сторона: правая;
• комплектность: приводной вал с шарнирами;
• тип внутреннего шарнира: tripodic.

Левый передний привод имеет другую каталожную ветвь, поэтому менять стороны местами по внешнему сходству нельзя.

Этот привод относится к quattro

Для Q3 8U номер применяется на полноприводных версиях

Каталоги применяемости связывают 5N0407766D с Audi Q3 8U quattro.

В частности, подтверждаются версии:

• 2.0 TFSI CCZC;
• 2.0 TFSI CPSA;
• ряд дизельных 2.0 TDI quattro;
• некоторые более мощные полноприводные варианты платформы.

Для переднеприводных Q3 используется другая конфигурация приводных валов.

Код CCZC из нашей карточки согласуется с OEM

Для товара указано:

Audi Q3 8U → 2013 → CCZC → передняя правая полуось → 5N0407766D.

Каталоги оригинальных деталей и реальные снятые агрегаты подтверждают такую комбинацию.

Из одного номера полуоси нельзя выводить точную коробку

Это важное отличие от некоторых предыдущих деталей

Для отдельных трансмиссионных компонентов точный OEM способен почти однозначно вывести нас на DQ500 или другой тип коробки.

С правой полуосью ситуация менее жёсткая.

5N0407766D встречается на Audi Q3 8U как с автоматическими, так и с отдельными механическими трансмиссионными конфигурациями.

Поэтому CCZC не означает автоматически DQ500

Двигатель CCZC действительно мог работать на Q3 как:

• с 7-ступенчатой S tronic;
• так и с 6-ступенчатой механикой quattro.

Для этой карточки продавец не указывает код коробки.

Поэтому корректный подбор основывается на:

OEM полуоси → привод quattro → VIN → при необходимости код КПП.

Как привод связан с системой quattro

Полуось вращает переднее колесо постоянно

У поперечно-моторного Q3 передние колёса получают привод непосредственно от передней трансмиссии.

Правая полуось передаёт крутящий момент от соответствующей стороны переднего дифференциала к правой ступице.

Это происходит независимо от того, насколько в данный момент задняя муфта quattro передаёт момент назад.

Не путать полуось с карданом quattro

В полноприводной трансмиссии одновременно существуют:

• левая и правая передние полуоси;
• угловой редуктор;
• карданный вал к задней оси;
• муфта полного привода;
• задний редуктор;
• задние приводы.

5N0407766D относится только к правому переднему приводу колеса.

Это не кардан и не «раздатка» quattro.

Правый привод конструктивно связан с угловой передачей

На AWD-версии соединение имеет особенности

Заводное руководство Audi при установке правой полуоси на полноприводном Q3 отдельно обращает внимание на посадку внутренней части привода.

Стопорное кольцо должно корректно зафиксироваться в соединении с дифференциальной частью трансмиссии.

Audi подчёркивает, что правильная фиксация важна не только для удержания привода, но и для предотвращения утечек.

Внутренние шлицы должны войти полностью

При монтаже соединение:

• очищают от загрязнений и коррозии;
• слегка смазывают предусмотренной смазкой;
• совмещают шлицы;
• вводят шарнир до фиксации стопорным кольцом;
• после установки проверяют, что соединение действительно защёлкнулось.

Поэтому полуось, которая визуально «почти вошла», нельзя считать правильно установленной.

На правом приводе предусмотрен теплозащитный экран

Это отдельная деталь

Заводная процедура снятия правой полуоси Q3 предусматривает демонтаж теплозащитного экрана привода.

В каталогах для этой зоны встречается правый heat shield:

5N0407720B.

Он не является частью OEM 5N0407766D.

Защита нужна из-за расположения рядом с горячими элементами

Резиновые пыльники и смазка ШРУСов чувствительны к повышенной температуре.

Теплозащитный экран уменьшает воздействие теплового потока на:

• внутренний пыльник;
• смазку шарнира;
• соседние резиновые компоненты.

После ремонта отсутствие или неправильная установка такого экрана способна сократить срок службы пыльника.

Пыльники защищают шарниры не только от грязи

Внутри ШРУСа находится специальная смазка

Шарнир работает с постоянной смазкой, удерживаемой внутри эластичным пыльником.

Пыльник одновременно:

• не выпускает смазку наружу;
• не допускает внутрь воду;
• защищает рабочие поверхности от песка и абразива.

Небольшой разрыв быстро становится серьёзной проблемой

Если пыльник повреждён:

1. смазка начинает выходить наружу;
2. внутрь попадает дорожная грязь;
3. смазка превращается в абразивную смесь;
4. износ шарнира резко ускоряется.

Поэтому состояние пыльников при покупке б/у полуоси зачастую важнее красивого наружного вида самого стального вала.

ШРУСы этой полуоси ремонтируются отдельно

Заводной каталог не требует всегда менять весь привод

Для семейства 5N0407766D отдельно каталогизируются компоненты внутреннего шарнира и пыльники.

Например, в оригинальной схеме встречаются:

• 5N0498103C — внутренний шарнир с пыльником, крепежом и смазкой;
• 3Q0498201 — комплект пыльника внутреннего шарнира;
• 1K0498203D — комплект наружного пыльника.

Это означает, что повреждённый пыльник или отдельный ШРУС не всегда требуют замены всей полуоси.

Но при покупке б/у привода целиком оценивают оба шарнира

Если один шарнир уже сильно изношен, экономический смысл покупки всей сборки становится ниже.

Поэтому правильная проверка охватывает:

• наружный ШРУС;
• внутренний трипоид;
• сам вал;
• оба пыльника;
• шлицевые соединения.

Что может указывать на износ наружного ШРУСа

Характерный симптом — щёлканье под нагрузкой в повороте

При увеличенном износе дорожек и шариков наружного шарнира может возникать:

• ритмичный хруст;
• щёлканье;
• стук при разгоне с вывернутыми колёсами.

Обычно проявление становится заметнее при передаче крутящего момента.

Но звук нужно локализовать

Похожие звуки могут давать:

• ступичный узел;
• подвеска;
• рулевые шарниры;
• другой привод;
• элементы тормозного механизма.

Поэтому «хрустит в повороте» — хороший диагностический признак, но не доказательство неисправности именно 5N0407766D.

Что может указывать на внутренний трипоид

Вибрация под тягой — один из возможных признаков

Износ внутреннего шарнира иногда проявляется как:

• вибрация при разгоне;
• толчки при изменении нагрузки;
• люфт в приводе;
• стук при наборе или сбросе газа.

Особенно важно отличать такую вибрацию от:

• дисбаланса колёс;
• деформированного диска;
• неисправных опор двигателя;
• проблем коробки;
• повреждения самого приводного вала.

Небольшой вращательный люфт не всегда означает неисправность

В трансмиссии существует суммарный свободный ход

Если рукой вращать снятый привод или колесо назад-вперёд, часть движения может приходиться на:

• ШРУСы;
• шлицы;
• дифференциал;
• шестерни коробки;
• другие элементы трансмиссии.

Поэтому оценивать исправность по правилу «есть любой люфт — привод плохой» неправильно.

Настораживают именно:

• выраженный ударный люфт в самом шарнире;
• закусывание;
• грубый хруст;
• видимая выработка шлицев.

Что проверить у б/у правой полуоси перед покупкой

1. Прямолинейность вала

Следует осмотреть привод на:

• изгиб;
• следы сильного удара;
• вмятины;
• нештатную сварку.

Погнутый вал может давать вибрацию даже при исправных ШРУСах.

2. Наружные шлицы

Со стороны ступицы важно проверить:

• целостность зубьев;
• отсутствие замятий;
• коррозию;
• состояние резьбовой части наружного шарнира.

3. Внутреннее соединение

Со стороны трансмиссии проверяются:

• шлицы;
• место стопорного кольца;
• отсутствие сильной выработки;
• целостность корпуса трипоидного шарнира.

4. Оба пыльника

Не должно быть:

• трещин в складках;
• разрывов;
• следов потери большого количества смазки;
• повреждённых хомутов;
• следов перегрева внутреннего пыльника.

5. Шарниры

При ручной проверке обращают внимание на:

• плавность движения;
• отсутствие закусывания;
• грубый металлический хруст;
• необычный локальный люфт.

При этом снятый шарнир без нагрузки не всегда позволяет выявить износ, который проявляется только на автомобиле.

Центральный болт привода после снятия заменяется

Audi прямо требует новый крепёж

Наружный ШРУС фиксируется в ступичном узле центральным двенадцатигранным болтом.

Для этой каталожной ветви встречается крепёж:

WHT005437A — M16×1,5×70.

В заводной процедуре Audi указано, что после снятия этот болт необходимо заменить новым.

Это ещё и часть правильной работы ступичного подшипника

Завод отдельно предупреждает: автомобиль нельзя нагружать собственным весом при ослабленном креплении привода к ступице.

Без корректно затянутого наружного ШРУСа ступичный подшипник может получить повреждение.

Поэтому установка полуоси — это не только вопрос того, чтобы вал физически вошёл в ступицу.

Широкая унификация VAG не делает привод универсальным

5N0407766D используется не только на Audi Q3

Точный номер встречается на нескольких автомобилях Volkswagen Group.

В подтверждённых применениях присутствуют:

• Audi Q3 8U;
• отдельные Audi RS3;
• Audi TT / TT RS соответствующих поколений;
• Volkswagen Tiguan 5N.

Для Q3 подтверждён в том числе двигатель CCZC 125 кВт / 170 л.с..

Префикс 5N0 объясняется платформенной унификацией

Номер начинается с индекса, исторически связанного с Tiguan, но это не означает, что установленная на Audi Q3 деталь является «неоригинальной от Volkswagen».

VAG широко использует общие детали между родственными платформами.

5N0407766DX и более поздняя замена

DX — обменное восстановленное исполнение

В каталогах рядом с новым 5N0407766D встречается:

5N0407766DX.

Индекс X в этой позиции используется для заводской обменной восстановленной версии.

Это аналогичная сервисная логика той, что встречается у других восстановленных оригинальных агрегатов VAG.

Современные каталоги показывают 5WA407272R

Некоторые актуальные оригинальные каталоги указывают для 5N0407766D более новый сервисный replacement:

5WA407272R.

Для нашей физической б/у детали это не меняет фактический номер.

Товар остаётся:

5N0407766D.

Более поздний номер полезен только как дополнительный ориентир при поиске новой заводской замены.

Почему длина полуоси не лучший критерий самостоятельного подбора

Разные каталоги измеряют её неодинаково

Для aftermarket-аналогов 5N0407766D встречаются близкие, но неодинаковые значения длины.

Это связано с:

• разными методиками измерения;
• положением телескопического внутреннего шарнира;
• конструкцией конкретного заменителя.

Поэтому практический порядок подбора лучше оставить таким:

полный OEM → сторона → привод quattro → VIN.

Габаритная длина служит только дополнительной проверкой.

Коротко по передней правой полуоси Audi Q3 8U

• деталь: передняя правая полуось / привод;
• заводное описание: drive shaft with constant velocity joints;
• автомобиль: Audi Q3 первого поколения 8U;
• год по карточке: 2013;
• двигатель: CCZC 2.0 TFSI;
• мощность двигателя: 125 кВт / 170 л.с.;
• привод автомобиля: quattro;
• сторона: передняя правая;
• OEM: 5N0407766D;
• формат VAG: 5N0 407 766 D;
• комплектность заводской детали: приводной вал с внутренним и наружным шарнирами;
• внутренний шарнир: трипоидного типа;
• наружный шарнир: ШРУС со стороны ступицы;
• центральный крепёж ступицы: отдельный одноразовый болт;
• теплозащитный экран: отдельная деталь;
• обменное VAG-исполнение: 5N0407766DX;
• актуальная связанная сервисная замена: 5WA407272R;
• коробка передач: из одного 5N0407766D однозначно не определяется;
• при подборе: правый передний привод, quattro, полный OEM и VIN;
• при проверке б/у: вал, оба ШРУСа, пыльники, шлицы и следы утечки смазки.
