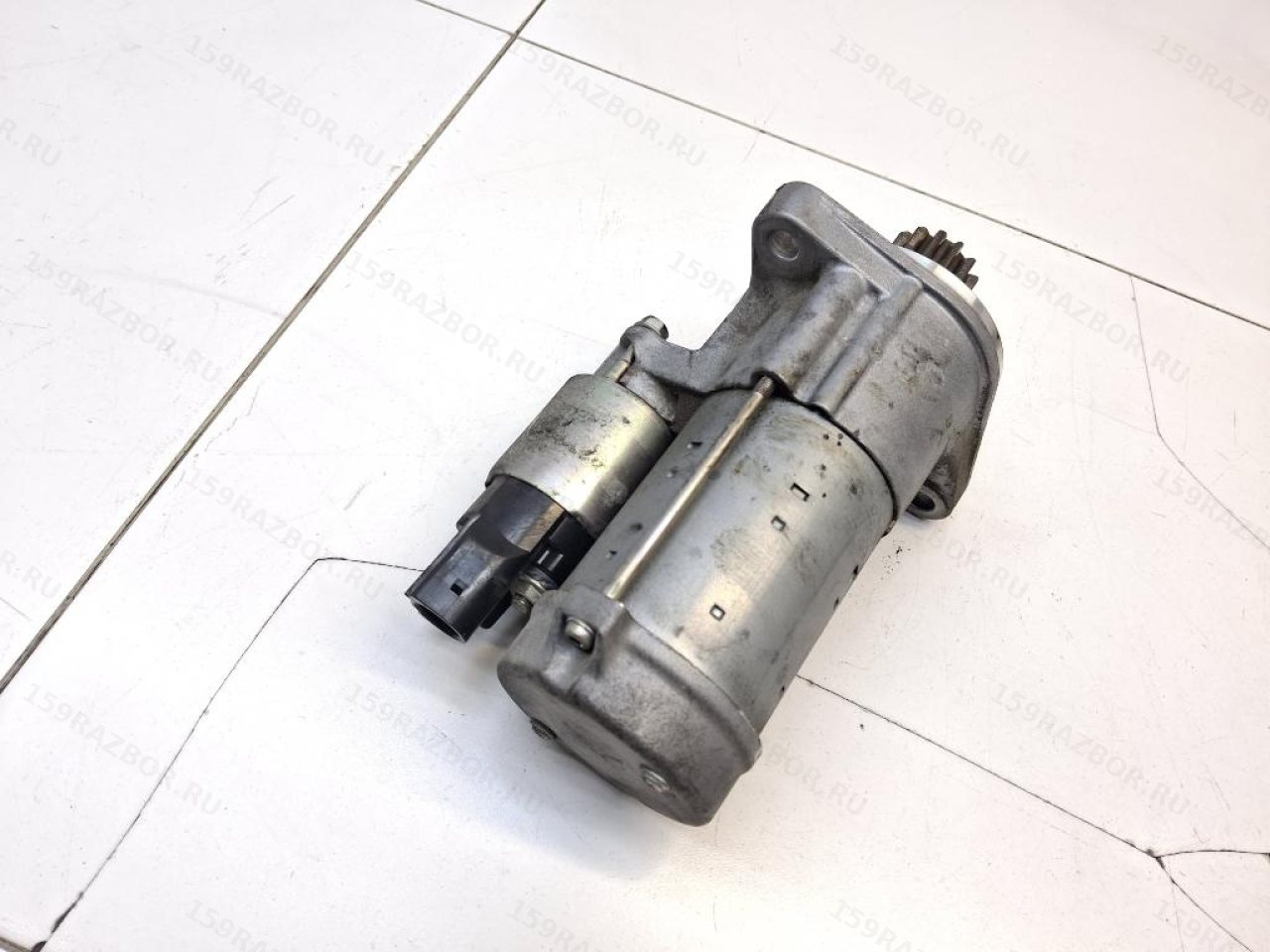

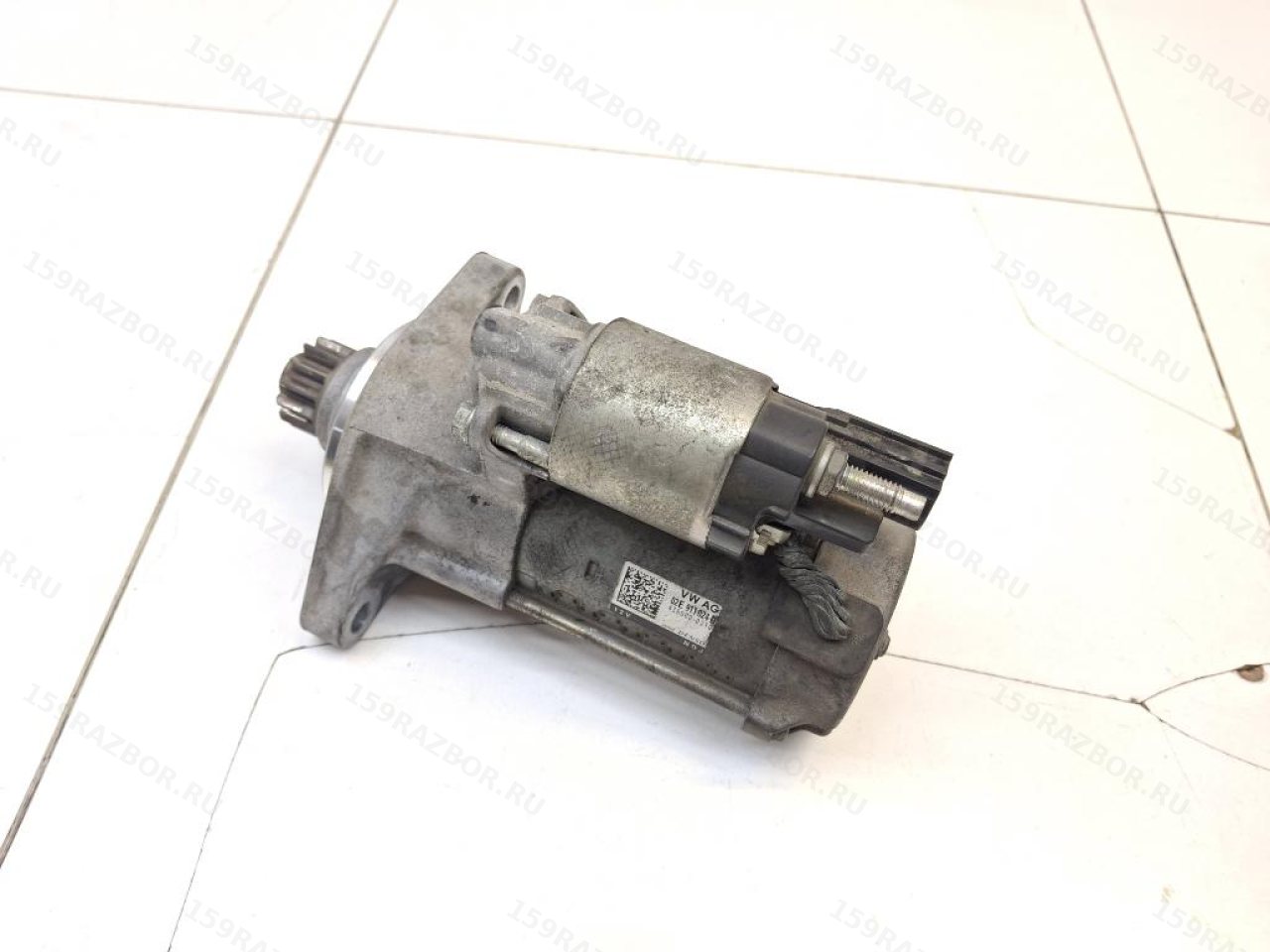

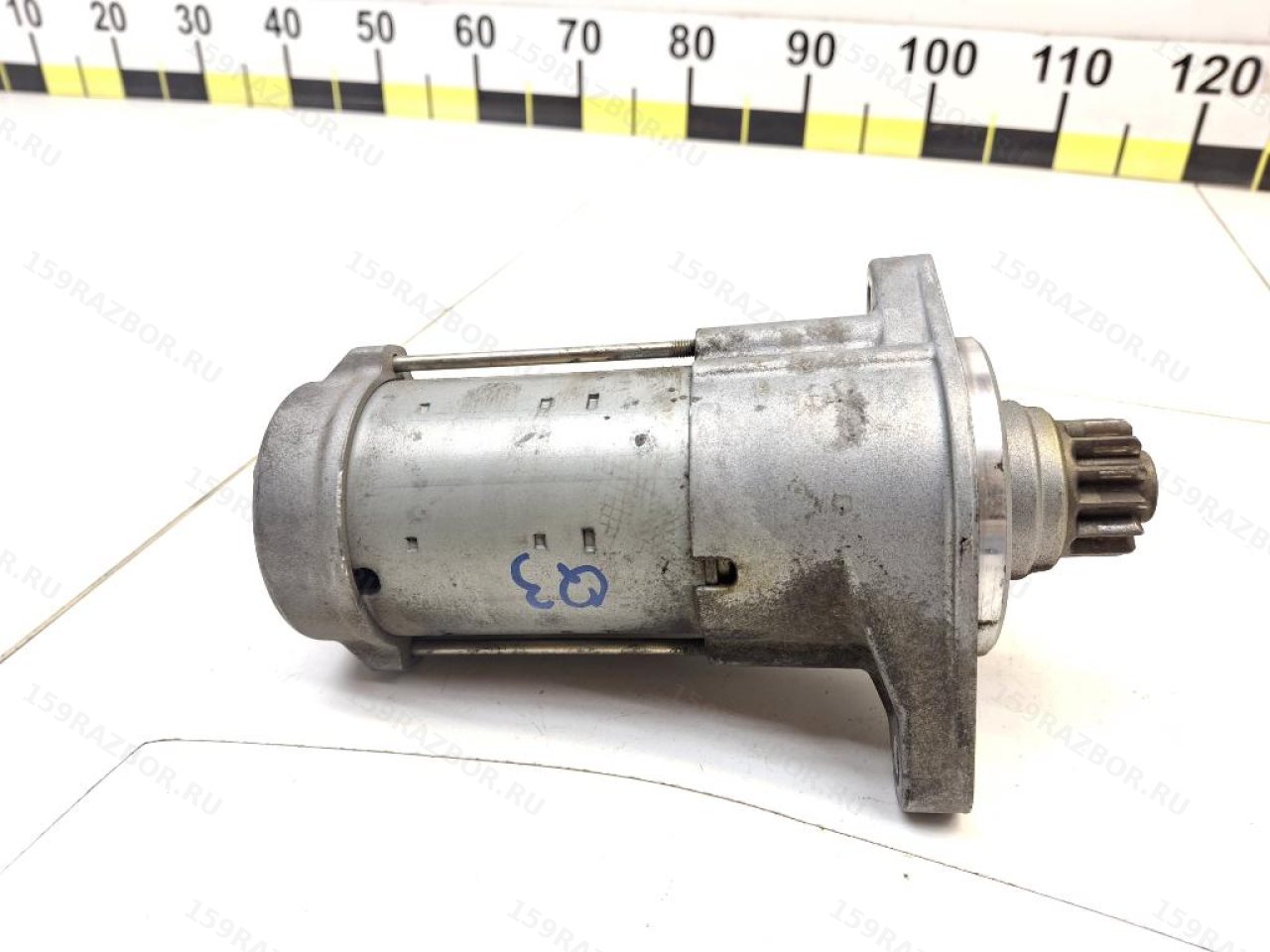

Стартер Audi Q3 8U 2.0 TFSI CCZC 02E911024D

Стартер 02E911024D: как он запускает двигатель Audi Q3

Это мощный кратковременно работающий электропривод

02E911024D, также записываемый как 02E 911 024 D, относится к стартерным узлам Volkswagen Group.

Задача стартера — превратить электрическую энергию аккумулятора в механическое вращение двигателя во время запуска.

Основными частями такого узла являются:

• электродвигатель;
• втягивающее реле;
• приводная шестерня;
• обгонный механизм;
• якорь и щёточный узел;
• корпус и опорные элементы;
• силовая клемма и управляющее подключение.

Что происходит после команды на запуск

Сначала включается втягивающее реле

При команде запуска управляющая цепь активирует втягивающее реле стартера.

Оно выполняет сразу две задачи:

1. перемещает приводную шестерню к зубчатому венцу маховика;
2. замыкает силовую цепь электродвигателя стартера.

Затем электромотор проворачивает двигатель

После зацепления шестерни с венцом маховика стартер начинает вращать коленчатый вал через трансмиссионную сторону двигателя.

Когда мотор CCZC запускается самостоятельно, стартер больше не должен оставаться жёстко связанным с быстро вращающимся маховиком.

Обгонный механизм защищает стартер

В приводе используется механизм свободного хода, который предотвращает принудительное раскручивание электромотора стартера двигателем после запуска.

В разговорной ремонтной речи этот привод нередко называют бендиксом.

Стартер взаимодействует с маховиком, но является отдельной деталью

Шестерня стартера входит в зацепление с зубчатым венцом

При запуске приводная шестерня стартера работает с венцом маховика.

Поэтому при необычном треске или проблемах зацепления проверять иногда приходится обе стороны:

• зубья шестерни стартера;
• венец маховика;
• правильность посадки самого стартера.

OEM стартера не является номером маховика

02E911024D относится непосредственно к стартеру.

Для двухмассового маховика Audi Q3 CCZC с соответствующей трансмиссией используется собственная каталожная номенклатура.

Даже если обе детали сняты с одного силового агрегата, их применяемость проверяется отдельно.

Где установлен стартер на Q3 8U

Он закреплён в зоне соединения двигателя и коробки

Заводное руководство Audi показывает стартер установленным на фланце силового агрегата в районе стыка двигателя с трансмиссией.

Именно такое расположение позволяет его шестерне работать непосредственно с венцом маховика.

Для 2.0 TFSI с dual-clutch предусмотрена отдельная процедура

Audi отдельно описывает снятие стартера на автомобилях с:

2.0 TFSI + dual clutch gearbox.

При этой конфигурации для доступа снимается корпус воздушного фильтра, отключаются электрические соединения, после чего стартер освобождается от двух крепёжных болтов и извлекается вверх.

Это полезное подтверждение того, что стартер конструктивно связан не только с мотором, но и с конкретной трансмиссионной компоновкой автомобиля.

Силовое питание и управляющий разъём

Клемма 30 получает питание от аккумулятора

В заводной схеме стартера Audi отдельно указана силовая клемма:

Terminal 30 / B+.

Через неё во время запуска проходит значительный ток, необходимый электродвигателю стартера.

Поэтому состояние силового соединения имеет большое значение.

Есть и отдельное управляющее подключение

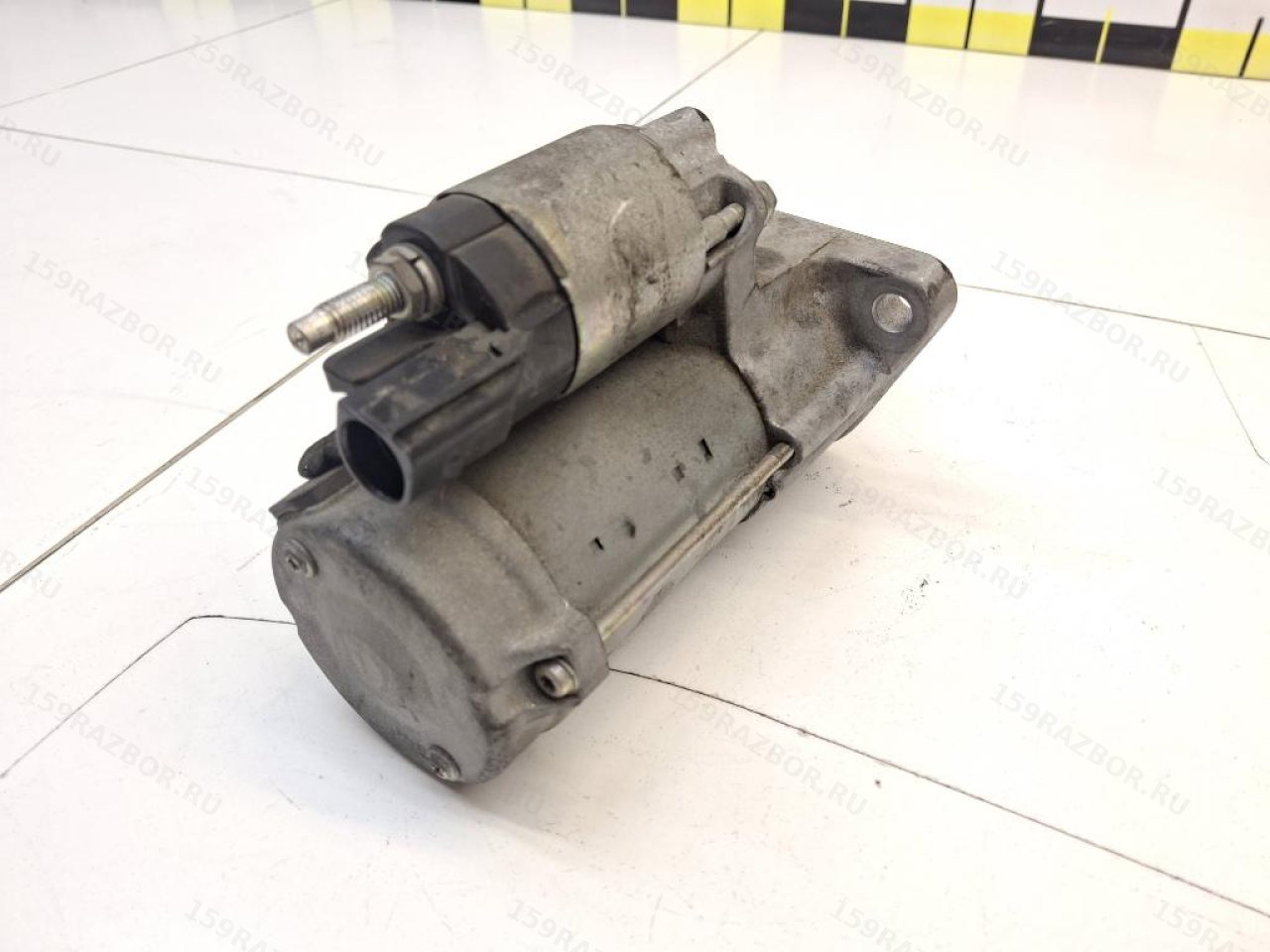

Кроме толстого силового провода стартер имеет электрический управляющий разъём.

Через него подаётся команда на включение втягивающего реле.

Следовательно, ситуация «стартер не крутит» может быть связана не только с самим электромотором.

02E911024D и Audi Q3 8U CCZC

Связка подтверждается реальными применениями

Для этой карточки указано:

Audi Q3 8U → 2013 → CCZC 2.0 TFSI → 02E911024D.

Каталоги оригинальных деталей подтверждают 02E911024D среди стартеров Audi Q3 первого поколения, а на рынке б/у деталей встречаются агрегаты с этим точным OEM, снятые именно с Q3 8U с двигателем CCZC.

Само обозначение 2.0 TFSI слишком широкое

Стартеры в группе VAG унифицированы между множеством моделей и силовых установок.

Поэтому выбирать деталь только по запросу:

«стартер Audi Q3 2.0»

нежелательно.

Для конкретной б/у детали полезнее последовательность:

полный OEM → маркировка физического стартера → двигатель и трансмиссия → VIN.

Почему коробка передач тоже имеет значение

Разные трансмиссии могут использовать разные стартеры

Заводное руководство Q3 разделяет стартерные узлы и процедуры снятия для:

• механической коробки;
• dual-clutch gearbox;
• отдельных вариантов обычной автоматической трансмиссии.

Это означает, что код двигателя сам по себе не всегда достаточен.

CCZC мог работать с разными коробками

Для раннего Audi Q3 двигатель CCZC существовал как минимум в сочетаниях:

• с шестиступенчатой механикой quattro;
• с 7-ступенчатой S tronic quattro.

Поэтому из одного слова CCZC нельзя автоматически вывести номер стартера.

В нашей карточке правильность выбора дополнительно подтверждает сам OEM 02E911024D.

Производитель VAG и фактический изготовитель — не одно и то же

VAG обозначает оригинальную каталожную принадлежность

В JSON производителем указан VAG.

Это корректно для оригинального номера детали, но не обязательно раскрывает компанию, которая физически изготовила конкретный стартер.

Volkswagen Group использует стартеры крупных производителей автомобильной электрики, а каталоги заменителей связывают семейство 02E911024D с изделиями:

• DENSO;
• Bosch / SEG Automotive;
• других производителей стартерной техники.

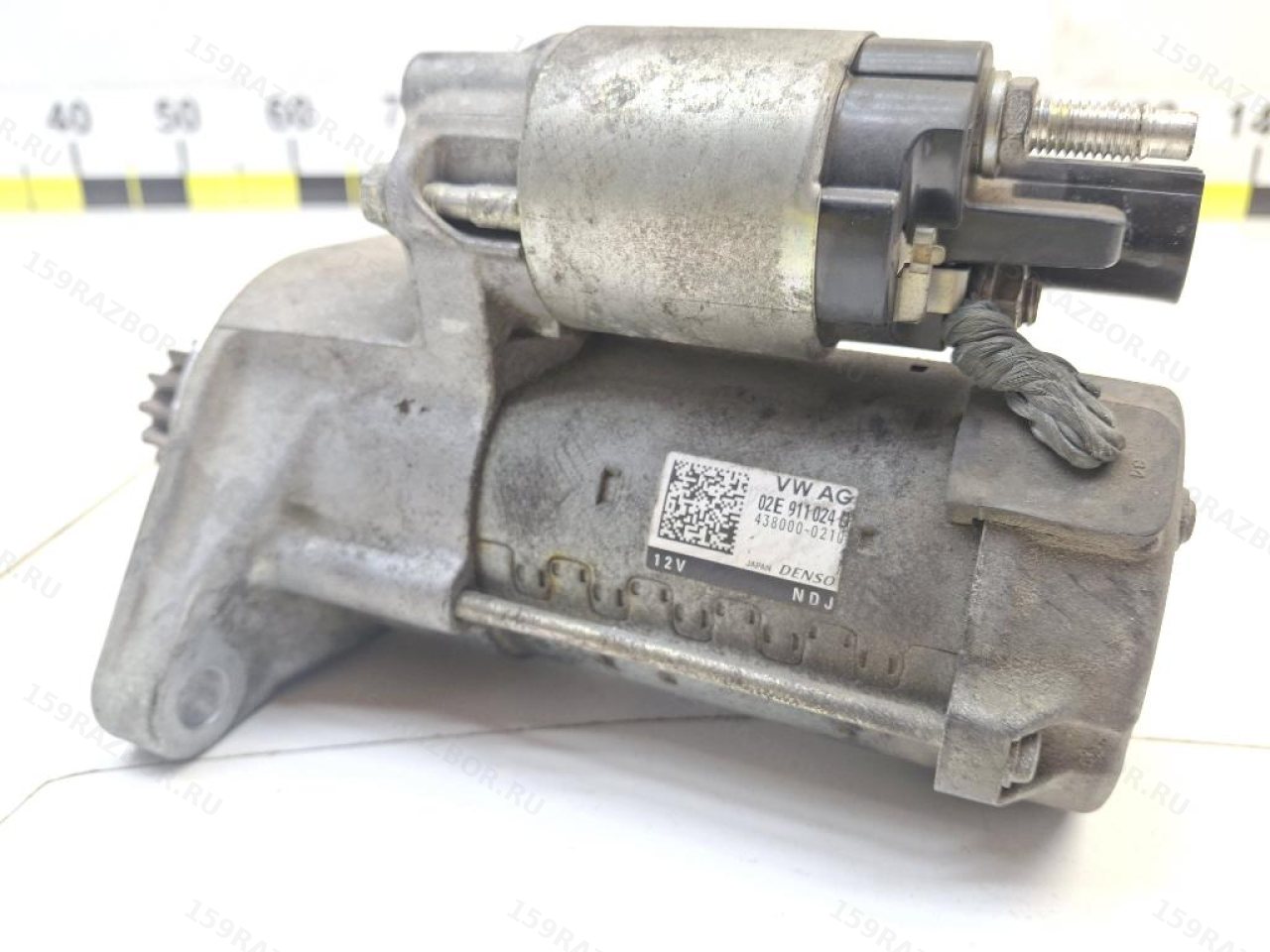

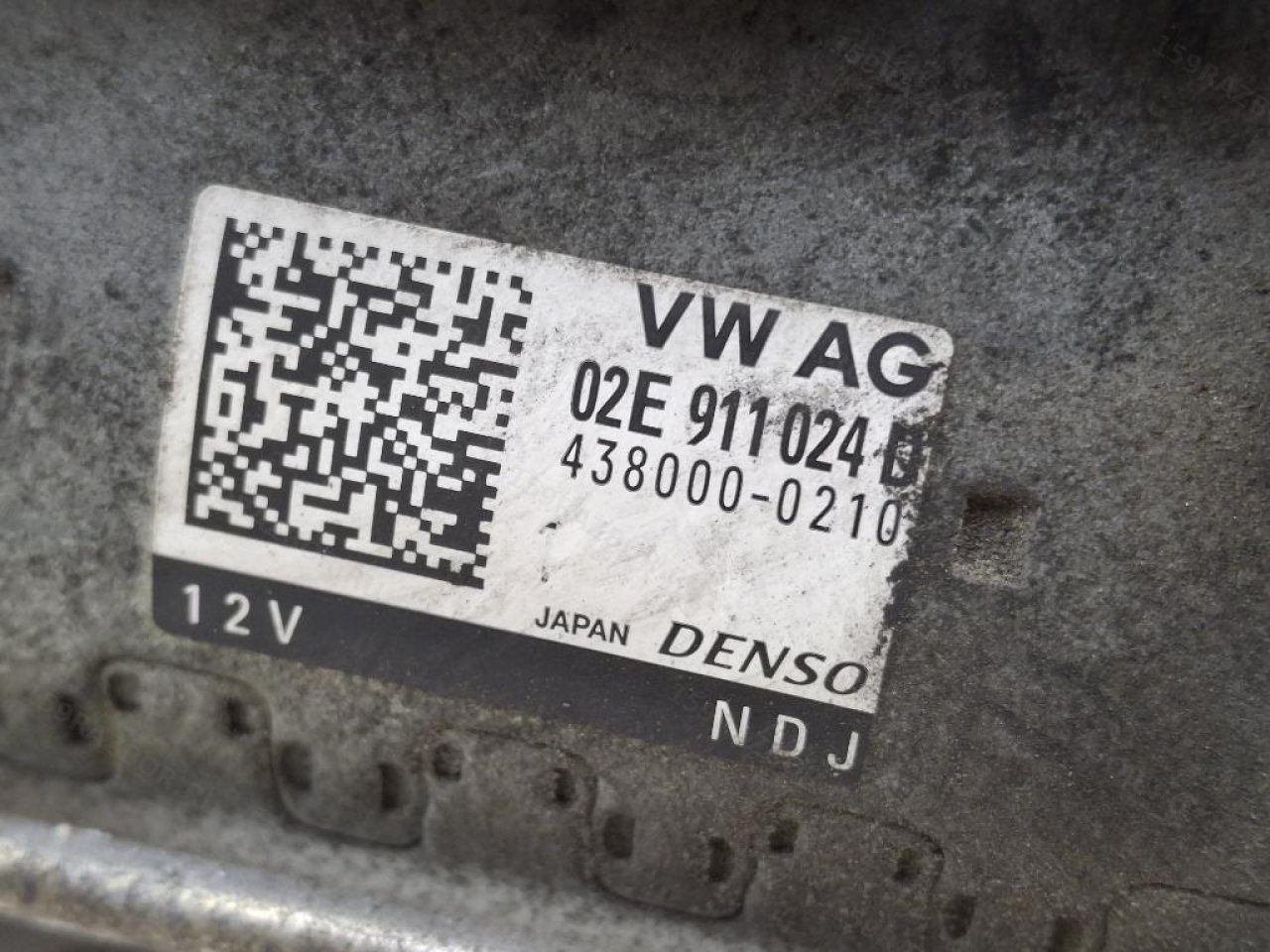

Физического производителя лучше определять по этикетке

На снятом агрегате могут присутствовать:

• логотип изготовителя;
• собственный номер производителя;
• VAG OEM;
• электрические характеристики;
• серийная маркировка.

Именно эти данные позволяют точно определить конкретное исполнение лежащего на складе стартера.

Cross-reference для 02E911024D

В каталогах встречаются номера DENSO

С OE 02E911024D различные каталоги сопоставляют, в частности:

• DENSO 438000-0211;
• DENSO 438000-0212;
• DENSO DSN1464.

Есть и Bosch-reference

В aftermarket-базах с этим OE-семейством связываются номера Bosch/SEG, среди которых:

• 0001179506;
• 0001179507;
• 0001179518;
• 0001179519.

Эти номера полезны как ориентиры при поиске нового аналога.

Но наличие такого cross-reference не доказывает, что конкретный б/у стартер из нашей карточки физически изготовлен DENSO или Bosch.

Почему в карточке лучше не писать мощность стартера без проверки маркировки

Внешние каталоги дают разные значения

Для семейства 02E911024D встречаются стартеры, которые поставщики описывают с разной номинальной мощностью.

Даже оригинальные каталожные данные для разных рынков и конфигураций показывают неодинаковые характеристики.

Поэтому OEM важнее универсальной цифры

Для конкретной б/у детали безопаснее сначала считать маркировку непосредственно с корпуса.

Так можно уточнить:

• номинальное напряжение;
• мощность;
• номер производителя;
• конструктивный вариант.

Именно поэтому в статическом описании этого item не зафиксирована спорная мощность вроде 1,5 или 2,2 кВт.

Стартер не крутит: причина может быть не в самом стартере

Один щелчок ещё не является диагнозом

Если при попытке запуска слышно срабатывание реле, но двигатель не проворачивается, проверять следует не только стартер.

Возможны проблемы с:

• аккумулятором;
• силовой клеммой B+;
• массой двигателя и кузова;
• контактами;
• втягивающим реле;
• щётками и внутренней электрической частью стартера;
• механическим состоянием двигателя.

Медленное вращение также требует проверки питания

Если стартер крутит, но заметно медленнее обычного, прежде чем менять его целиком полезно проверить:

• напряжение аккумулятора;
• просадку напряжения при запуске;
• силовой плюсовой провод;
• массовые соединения;
• сопротивление контактов;
• механическое сопротивление самого стартера.

Слабый аккумулятор способен очень убедительно имитировать неисправность стартерного электромотора.

Стартер вращается, а двигатель нет

Тогда проверяют приводную шестерню и венец

Если электромотор стартера слышно, но коленвал не проворачивается, возможны проблемы с:

• вводом шестерни в зацепление;
• обгонным механизмом;
• зубьями приводной шестерни;
• зубчатым венцом маховика.

Характерный металлический треск также является поводом осмотреть обе контактирующие зубчатые поверхности.

Что проверить у б/у стартера 02E911024D

Корпус и крепёжные уши

Не должно быть:

• трещин корпуса;
• сломанных креплений;
• сварки;
• сильных следов удара;
• деформированных посадочных поверхностей.

Силовую клемму

На B+ стоит проверить:

• резьбу;
• следы сильного нагрева;
• окисление;
• повреждение изоляционных элементов.

Управляющий разъём

Важно состояние:

• контакта;
• пластикового корпуса;
• фиксатора;
• отсутствие зелёного окисления и влаги.

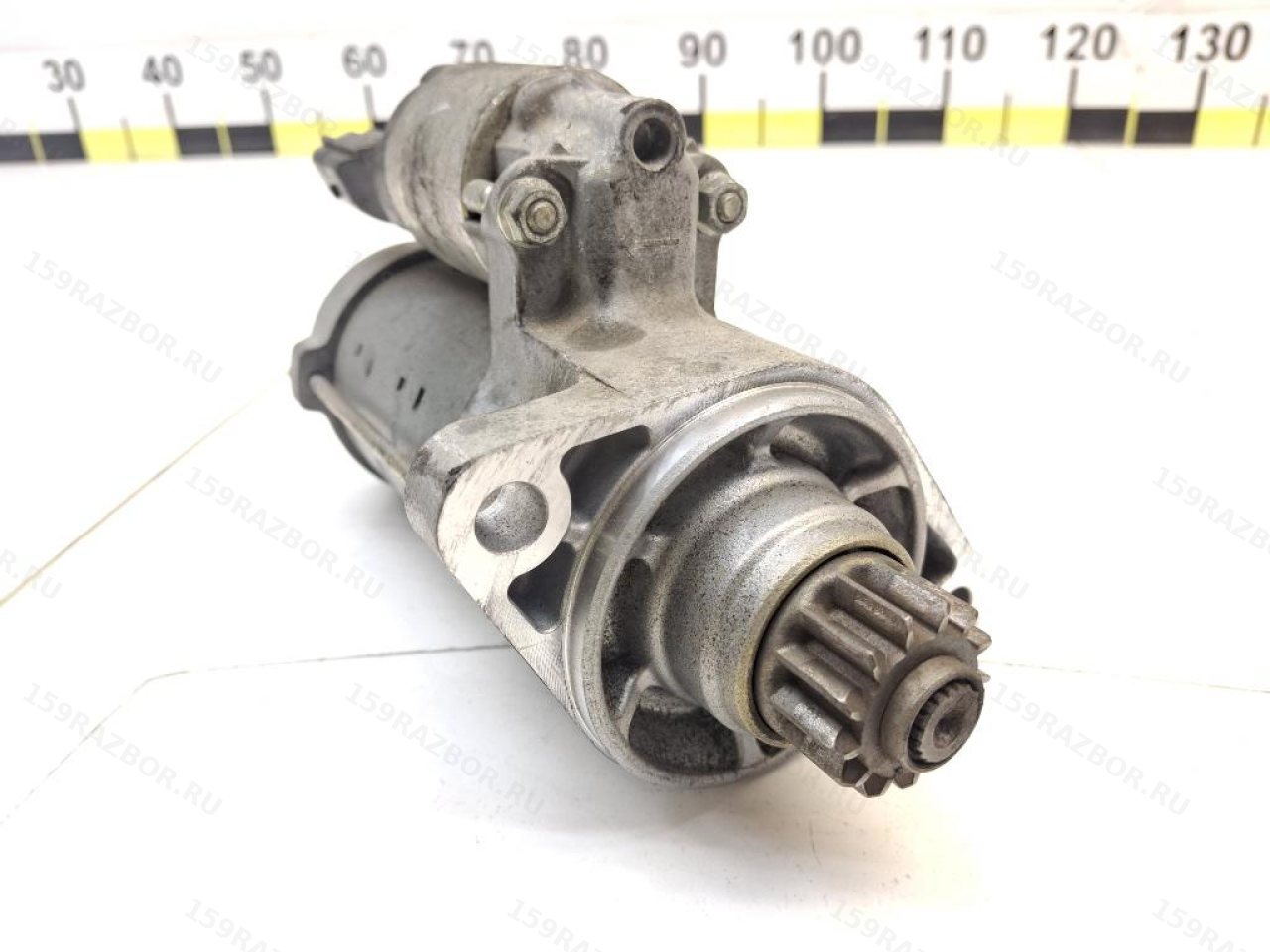

Шестерню привода

На зубьях не должно быть:

• сильных сколов;
• замятых торцов;
• выраженной неравномерной выработки.

Вал и подшипниковые опоры

Выраженный люфт, подклинивание или грубый механический шум являются поводом для дополнительной проверки.

Лучший вариант — стендовая проверка

Для снятого стартера полезнее простой визуальной оценки проверка на специализированном стенде.

Она позволяет убедиться, что:

• втягивающее реле срабатывает;
• шестерня выходит нормально;
• электромотор вращается;
• привод не закусывает;
• узел способен работать под электрической нагрузкой.

Не проверять мощный стартер случайным коротким замыканием

Пусковая цепь работает с большими токами

Стартер является одним из самых мощных электрических потребителей автомобиля.

Неаккуратное замыкание силовых контактов способно вызвать:

• сильную искру;
• нагрев проводов;
• повреждение инструмента;
• короткое замыкание аккумулятора;
• неожиданное резкое вращение снятого агрегата.

Поэтому электрическую проверку б/у стартера лучше проводить на закреплённом стенде или штатным диагностическим способом.

02E911024D применяется не только на Q3

Стартер унифицирован внутри Volkswagen Group

Каталоги показывают применение номера 02E911024D на различных автомобилях Audi, Volkswagen, Škoda и SEAT.

Среди них встречаются отдельные версии:

• Audi Q3;
• Audi A3;
• Audi TT;
• Volkswagen Tiguan;
• Volkswagen Golf;
• Volkswagen Passat;
• Volkswagen Sharan;
• Skoda Octavia и Superb;
• Seat Alhambra и Leon.

Широкая унификация не означает универсальность

Одинаковый внешний корпус или общий префикс 02E недостаточны для подбора.

Важны:

• полный буквенно-цифровой OEM;
• двигатель;
• коробка передач;
• электрическое исполнение;
• производственный период;
• VIN.

Коротко по стартеру Audi Q3 8U

• деталь: стартер двигателя;
• автомобиль: Audi Q3 первого поколения 8U;
• год по карточке: 2013;
• двигатель: CCZC 2.0 TFSI;
• OEM: 02E911024D;
• формат VAG: 02E 911 024 D;
• назначение: проворачивание двигателя при запуске;
• силовое подключение: Terminal 30 / B+;
• управление: отдельный управляющий разъём втягивающего реле;
• привод: шестерня стартера взаимодействует с венцом маховика;
• крепление: на фланце двигателя/коробки;
• DENSO cross-reference семейства: 438000-0211, 438000-0212, DSN1464;
• точная мощность и число зубьев: сверяются по маркировке физического экземпляра;
• при подборе: OEM, маркировка стартера, двигатель, трансмиссия и VIN;
• при проверке б/у: корпус, клеммы, разъём, приводная шестерня, люфты и работоспособность втягивающего реле.
