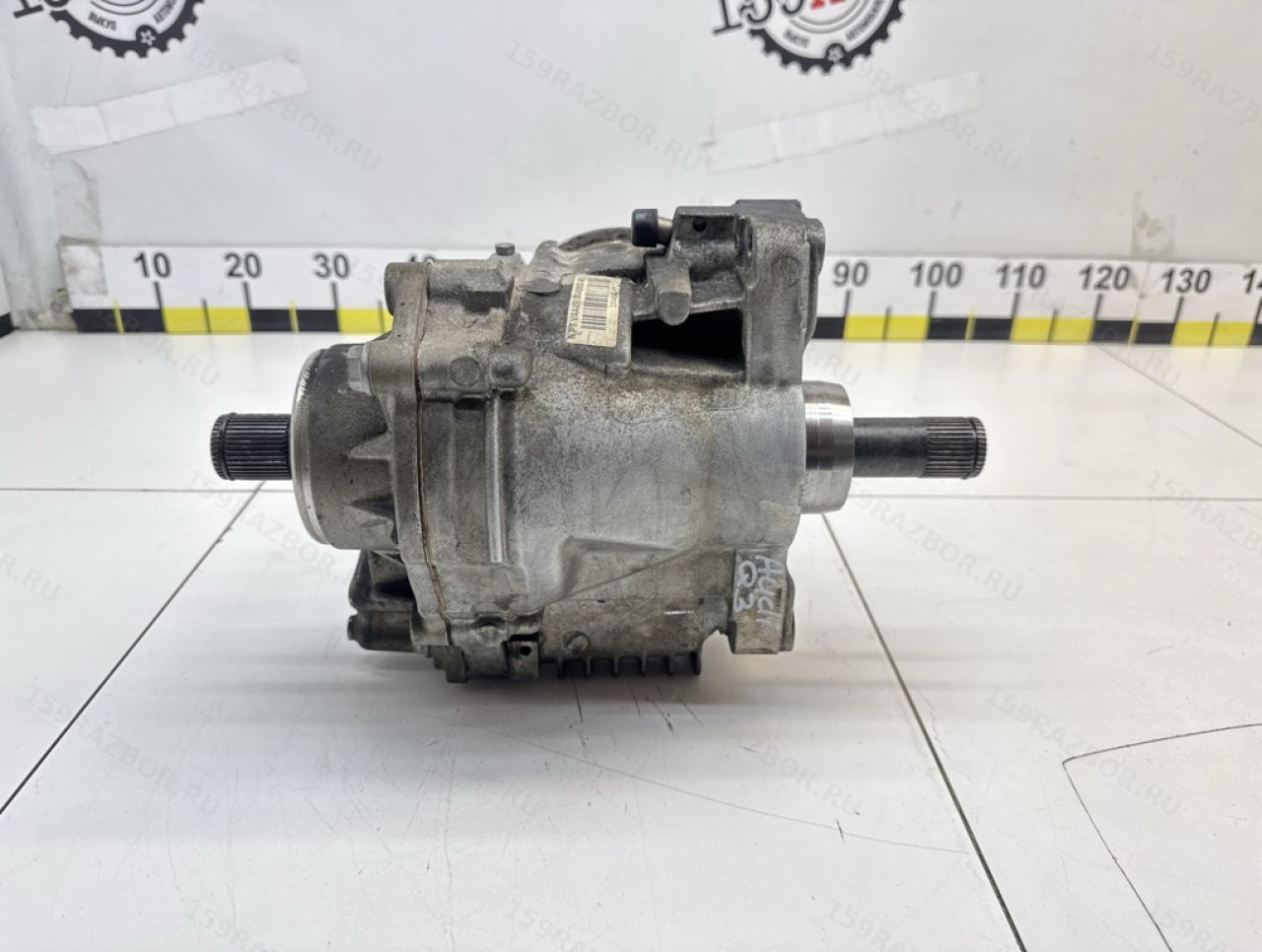

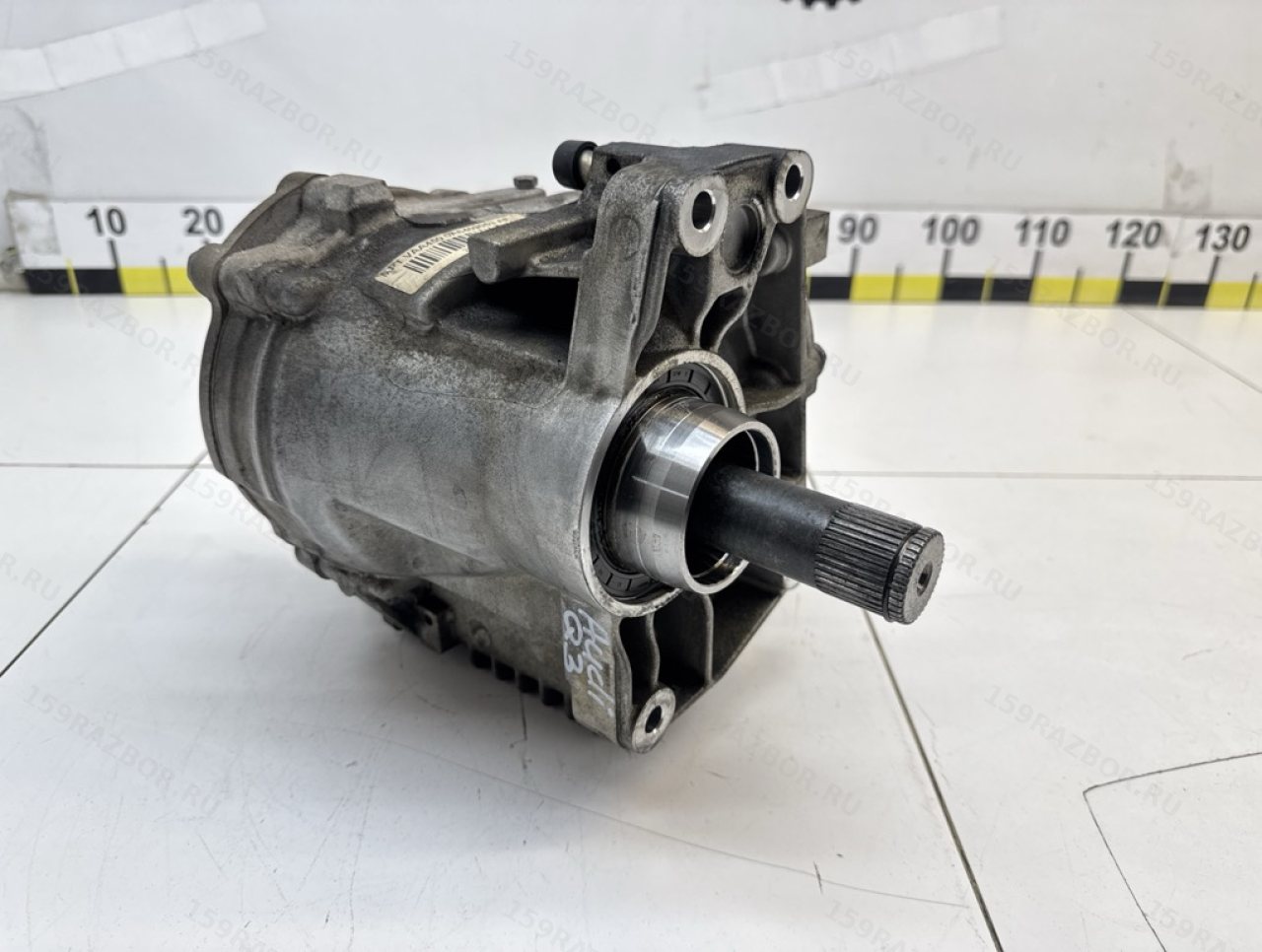

Раздаточная коробка Audi Q3 8U quattro DQ500 0A6409053AM

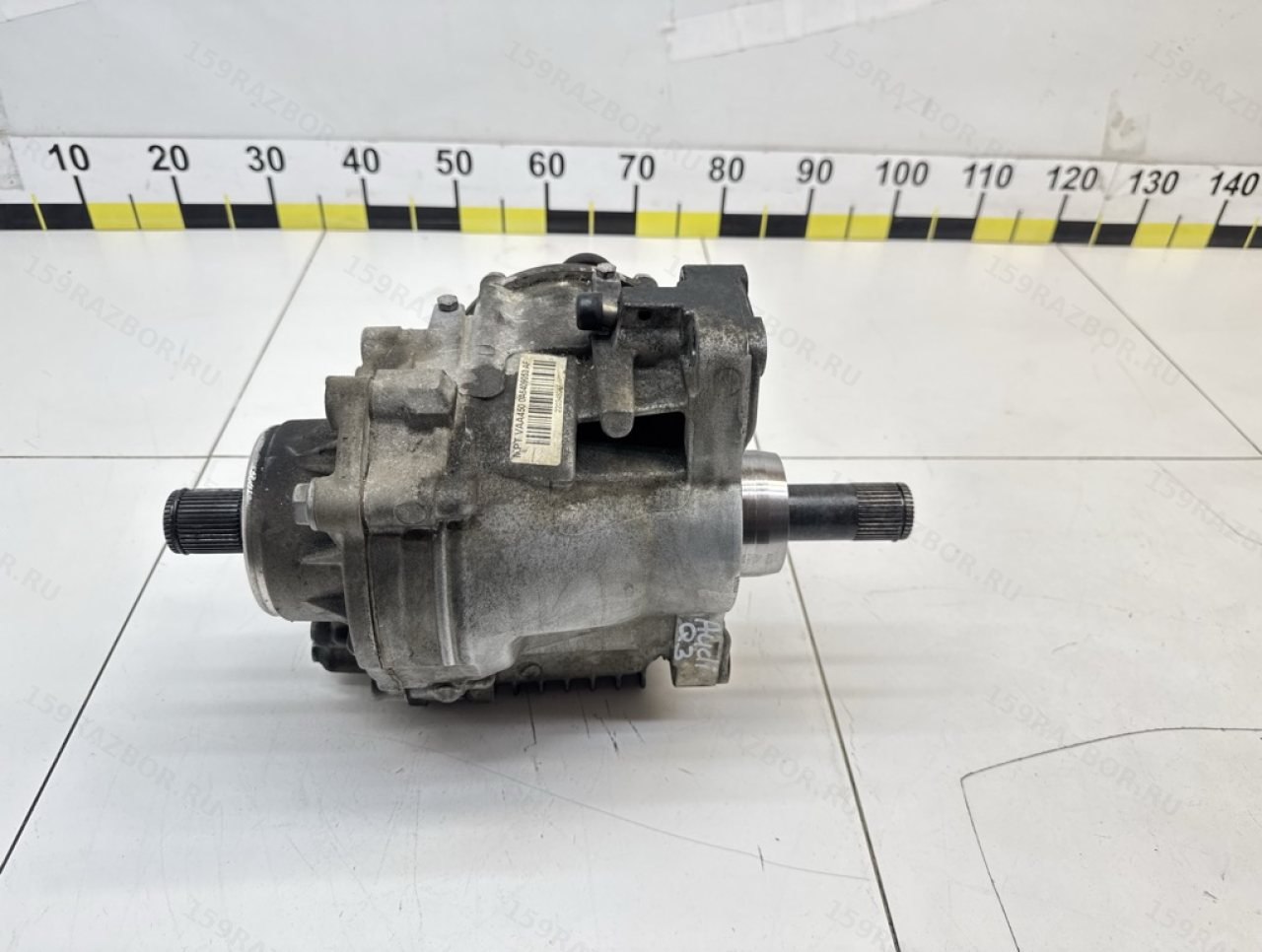

0A6409053AM — что за «раздатка» стоит на Audi Q3 8U

Разборочное название понятное, заводское — точнее

В карточке деталь называется «коробка раздаточная». Для рынка б/у запчастей это нормальный термин: покупатели ищут такие узлы как раздатка Audi Q3, раздаточная коробка Q3 или раздатка DQ500.

В оригинальной каталожной номенклатуре VAG номер 0A6409053AM, также записываемый как 0A6 409 053 AM, имеет более точное определение:

Final Drive, Complete Angled Drive.

По конструкции это угловая передача, или угловой редуктор, присоединённый к коробке передач полноприводного автомобиля.

Почему слово «раздатка» всё-таки оставляем

На классическом внедорожнике раздаточная коробка может представлять собой отдельный крупный агрегат с собственными диапазонами передач, межосевым дифференциалом или блокировками.

У поперечно-моторного Audi Q3 8U схема другая. Здесь небольшой угловой редуктор отбирает вращение от трансмиссии и направляет его к продольно расположенному карданному валу.

Поэтому технически выражение «угловая передача quattro» точнее, но разборочное слово «раздатка» остаётся естественным и понятным.

Где находится 0A6409053AM в трансмиссии quattro

Q3 8U имеет поперечно расположенный двигатель

Audi Q3 первого поколения построен на поперечной архитектуре Volkswagen Group. Двигатель и коробка расположены поперёк автомобиля.

Чтобы передать часть привода к задней оси, вращение необходимо вывести из переднего силового блока в направлении карданного вала.

Эту механическую задачу и выполняет угловой редуктор.

Упрощённая цепочка привода выглядит так

Для quattro-версии Q3 её можно представить следующим образом:

двигатель → коробка S tronic → передний дифференциал / угловая передача → карданный вал → муфта полного привода → задний редуктор → задние приводы.

В этой цепочке 0A6409053AM относится именно к передней угловой передаче.

Раздатка и Haldex — не одно и то же

Угловой редуктор находится спереди

0A6409053AM установлен непосредственно у коробки передач.

Его задача преимущественно механическая: принять вращение от трансмиссии и передать его к карданному валу, изменив направление потока мощности в соответствии с поперечной компоновкой силового агрегата.

Муфта quattro находится сзади

В Audi Q3 8U используется электронно управляемая многодисковая муфта полного привода, в разборочной и ремонтной практике широко называемая Haldex.

Она является отдельным узлом задней части трансмиссии и управляет подключением и величиной передаваемого на заднюю ось момента.

Поэтому:

• 0A6409053AM — передняя угловая передача;
• кардан — соединяет переднюю и заднюю части трансмиссии;
• Haldex — многодисковая муфта подключения задней оси;
• задний редуктор — отдельная главная передача и дифференциал задней оси.

Неисправность одного из этих компонентов не означает автоматически неисправность остальных.

0A6409053AM относится к S tronic 0BH / DQ500

Точный OEM здесь сообщает больше, чем один код двигателя

Двигатель CCZC на раннем Audi Q3 мог сочетаться как с шестиступенчатой механической коробкой quattro, так и с семиступенчатой S tronic.

Поэтому из записи:

«Audi Q3 2013, CCZC»

тип коробки однозначно определить нельзя.

Однако для 0A6409053AM оригинальный каталог указывает PR-код G1D — 7-ступенчатая трансмиссия для полноприводного автомобиля.

Профильные данные по семейству 0A6 дополнительно связывают этот вариант угловой передачи с:

0BH / DQ500 — 7-speed DCT.

DQ500 — робот с двумя сцеплениями, а не обычный гидроавтомат

DQ500 — преселективная семиступенчатая коробка с двумя сцеплениями. В Audi она продаётся под торговым названием S tronic.

Это важно при поиске связанных трансмиссионных деталей: DQ500 нельзя смешивать с классической АКПП с гидротрансформатором только потому, что обе коробки в быту называют автоматами.

Как угловая передача связана с передним приводом

Узел работает рядом с передним дифференциалом

В конструкции полноприводной DQ500 угловая передача присоединяется к корпусу трансмиссии и получает вращение от дифференциальной части коробки.

Внутри используются конические шестерни, которые передают вращение к выходному фланцу карданного вала.

Через конструкцию углового узла также проходит вал привода правого переднего колеса.

Передняя ось не ждёт команды Haldex для вращения

Передние колёса приводятся основной коробкой и передним дифференциалом постоянно.

Угловая передача обеспечивает механическую связь с карданным валом, а фактическое подключение задней оси регулируется многодисковой муфтой в задней части автомобиля.

Поэтому выражение «раздатка включает задний мост» для Q3 технически слишком упрощённое.

У 0A6409053AM собственное масло

Угловой редуктор имеет отдельную масляную полость

Заводная ремонтная документация семейства 0BH отдельно подчёркивает, что угловая передача закреплена сбоку коробки и имеет собственную заправку трансмиссионным маслом.

То есть масло:

• S tronic;
• углового редуктора;
• муфты Haldex;
• задней главной передачи

не следует воспринимать как одну общую рабочую жидкость.

Масло Haldex — не масло передней раздатки

Это особенно важное практическое различие.

Муфта полного привода имеет собственную гидравлическую систему и обслуживание, тогда как 0A6409053AM представляет собой зубчатую передачу со своей смазкой.

При установке снятого узла нужно руководствоваться актуальной заводской спецификацией масла и процедурой проверки уровня для конкретной трансмиссии.

OEM 0A6409053AM нужно читать полностью

Префикс 0A6 ещё не определяет точную деталь

В семейство угловых передач 0A6 входят различные номера:

• 0A6409053AG;
• 0A6409053AH;
• 0A6409053AJ;
• 0A6409053AK;
• 0A6409053AL;
• 0A6409053AM;
• и другие исполнения.

Они могут относиться к разным:

• коробкам;
• кодам КПП;
• производственным периодам;
• моделям;
• передаточным отношениям.

Последние буквы AM нельзя отбрасывать

Объявление вида:

«раздатка 0A6»

слишком широкое для окончательного подбора.

Нужно сверять весь номер 0A6 409 053 AM. Даже если соседняя версия внешне выглядит одинаково и крепится к той же DQ500, это ещё не подтверждает её взаимозаменяемость.

Применяемость 0A6409053AM к Audi Q3 8U

Связка из карточки технически согласуется

Для этой позиции указано:

Audi Q3 8U → 2013 → 2.0 TFSI CCZC → 0A6409053AM.

Каталожные данные подтверждают 0A6409053AM именно для Audi Q3 первого поколения с полным приводом и семиступенчатой трансмиссией G1D.

Существуют и реальные б/у агрегаты с этим номером, снятые с Q3 8U 2013 года с двигателем CCZC.

Этот номер означает quattro

Переднеприводной Q3 не использует данную угловую передачу, поскольку карданного привода задней оси у него нет.

Поэтому наличие 0A6409053AM само по себе является сильным техническим подтверждением полноприводной трансмиссионной ветви.

Почему одного двигателя CCZC недостаточно для подбора раздатки

CCZC существовал с разными коробками

Заводная документация Audi для 2.0 TFSI CCZC 125 кВт указывает:

• 6-ступенчатую механическую коробку quattro;
• 7-ступенчатую S tronic quattro.

Угловые передачи этих трансмиссий могут иметь разные каталожные исполнения.

Поэтому правильнее искать не просто:

«раздатка Audi Q3 CCZC»,

а использовать:

код КПП / PR-код → полный OEM угловой передачи → VIN.

В этой карточке OEM уже указывает на автоматическую ветвь

Для конкретного 0A6409053AM каталог даёт G1D, поэтому эта деталь относится к семиступенчатой полноприводной трансмиссии S tronic.

При установке на другой автомобиль всё равно желательно проверить индивидуальный буквенный код его коробки.

Что проверить у б/у раздатки 0A6409053AM

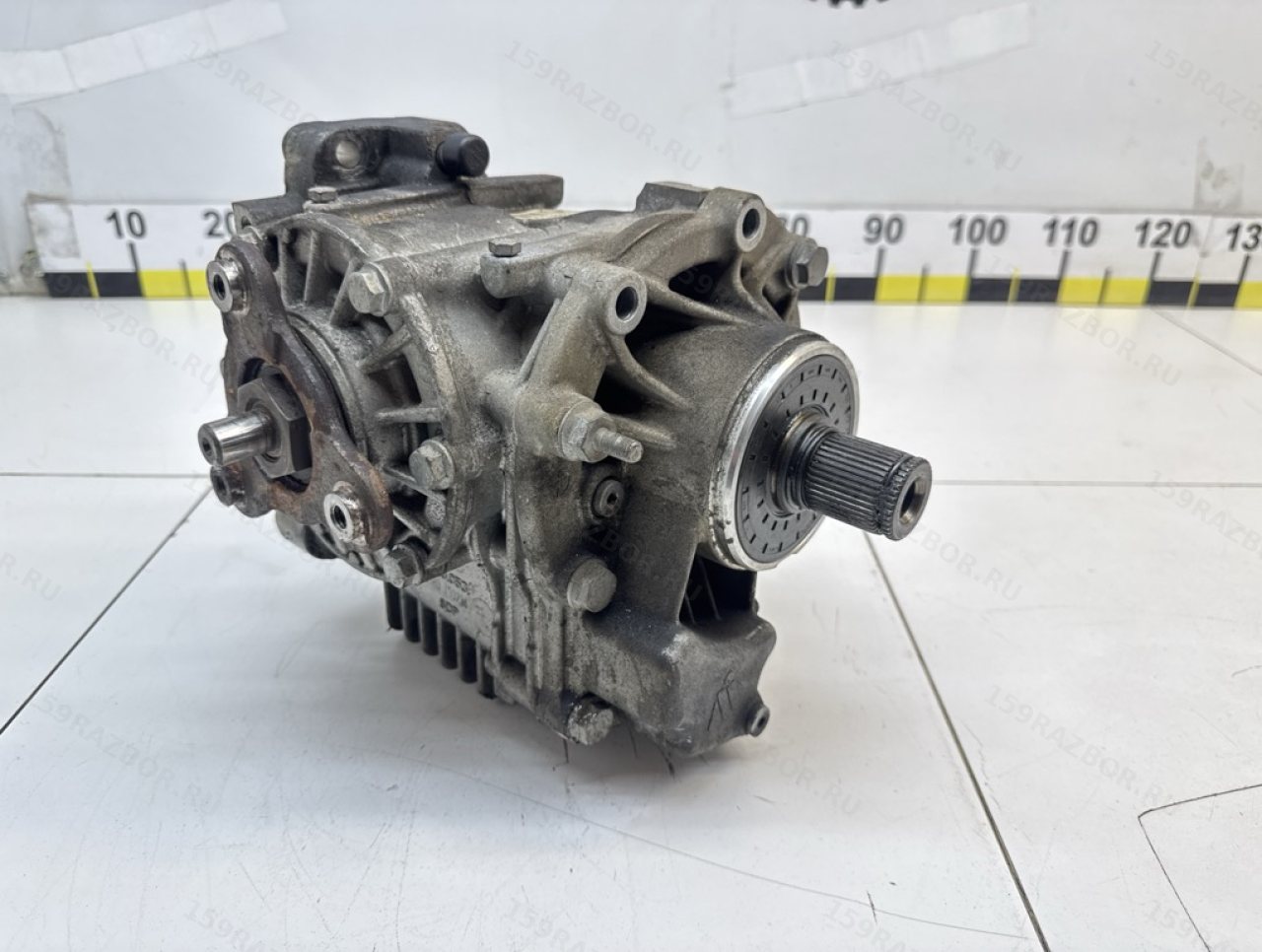

Корпус

Следует осмотреть:

• трещины;
• следы удара;
• места крепления;
• резьбы;
• следы сварки или грубого ремонта.

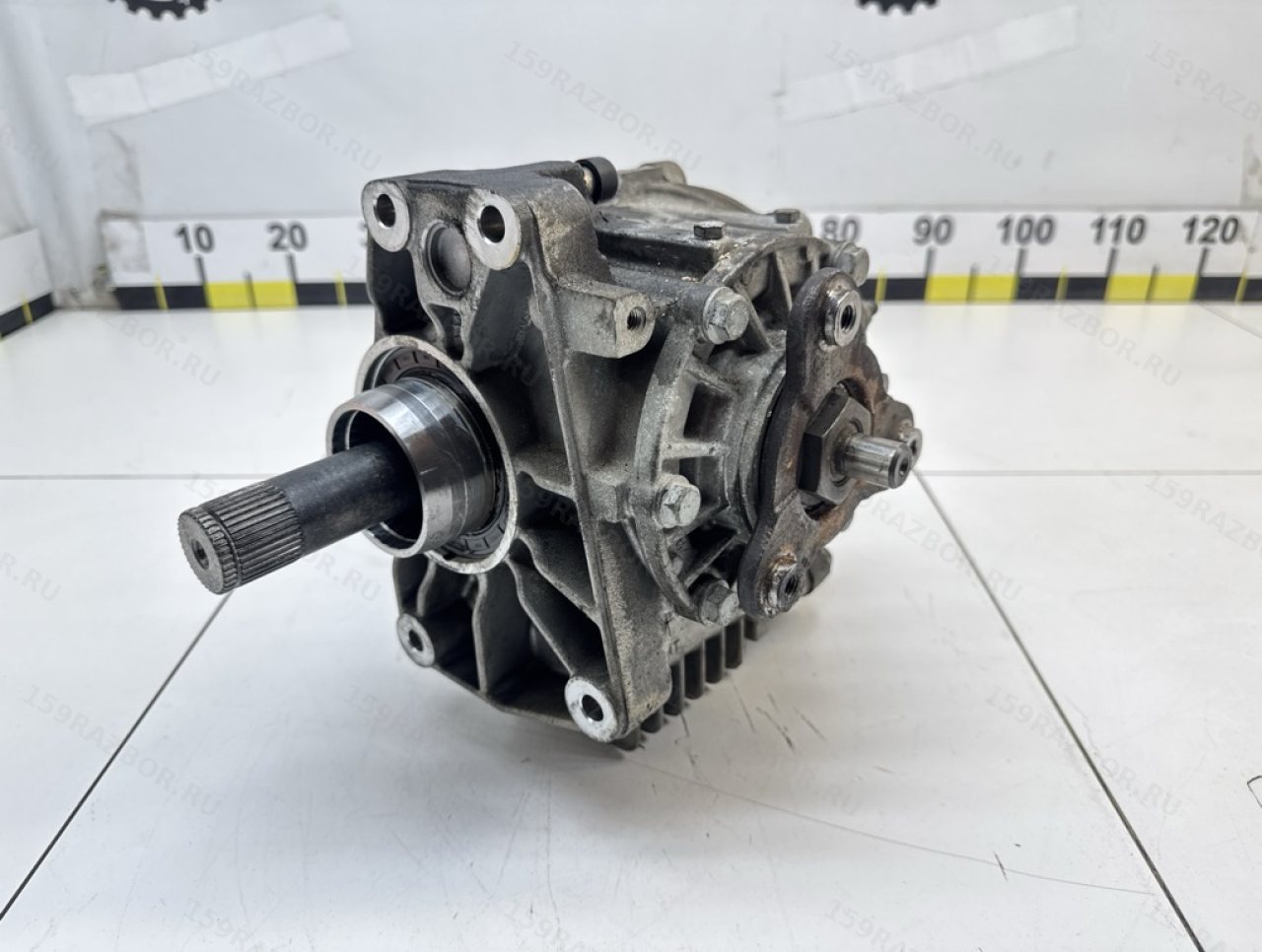

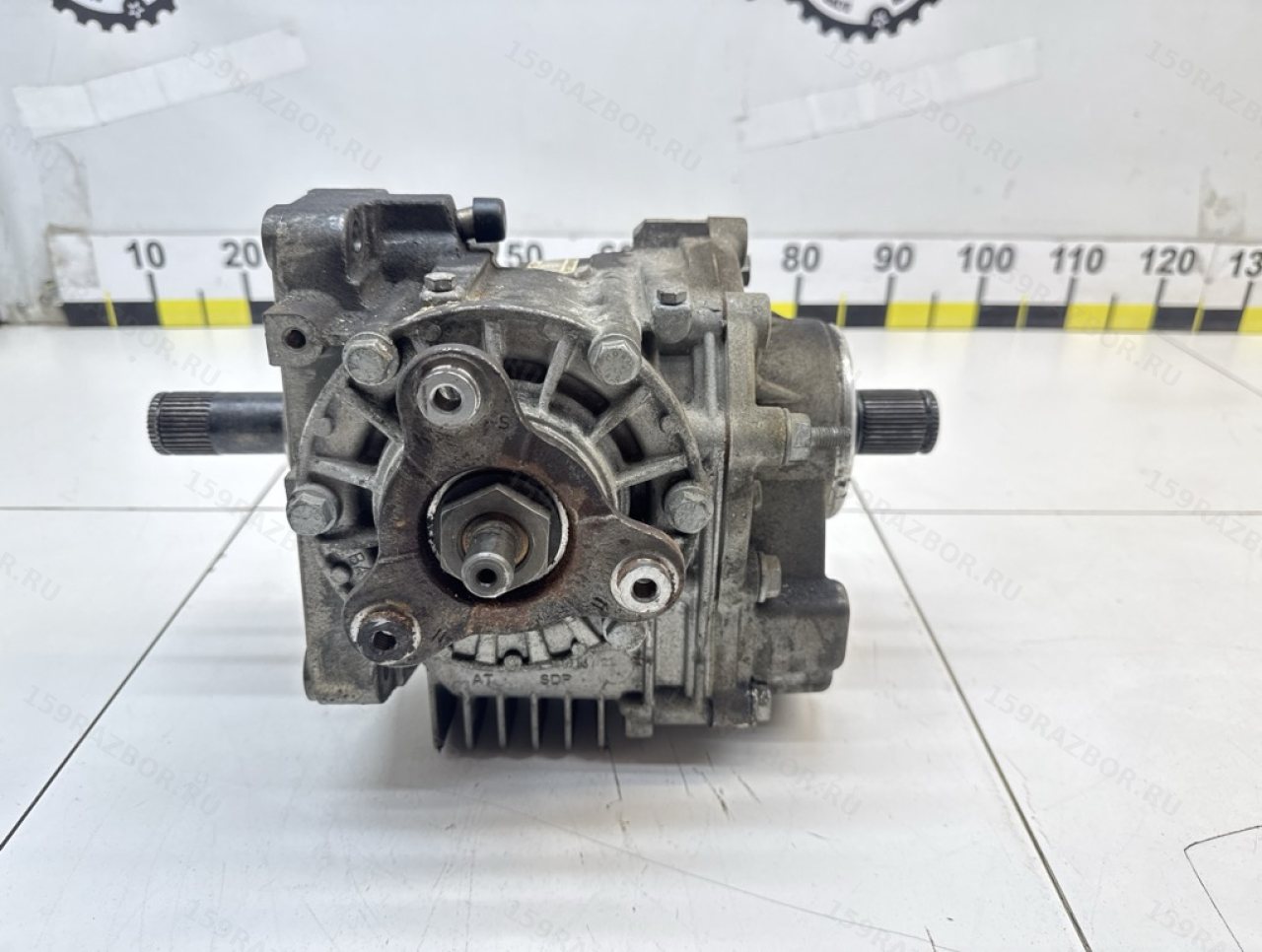

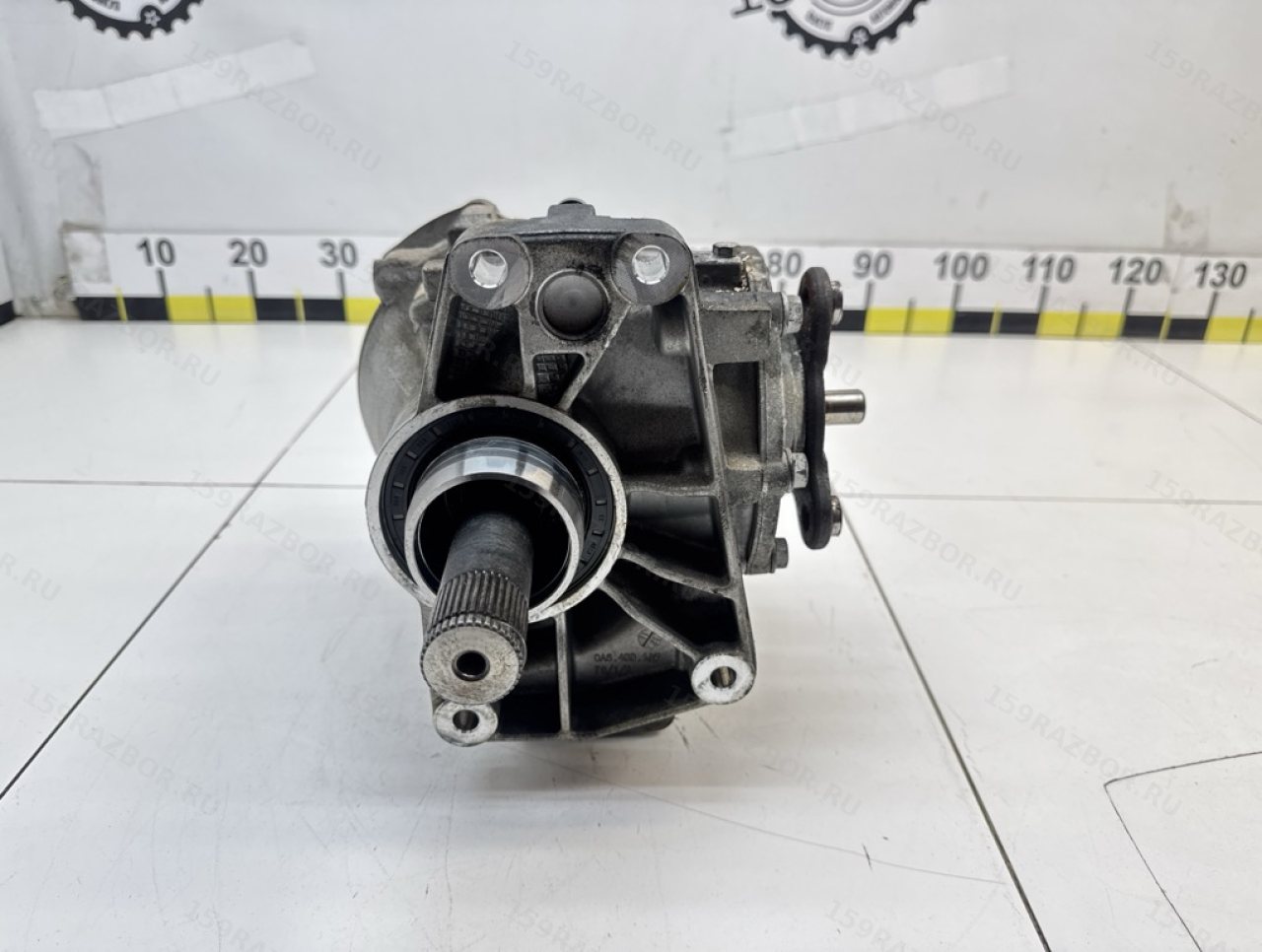

Выходной фланец кардана

Полезно проверить его на:

• механические повреждения;
• выработку посадочных поверхностей;
• ненормальный люфт;

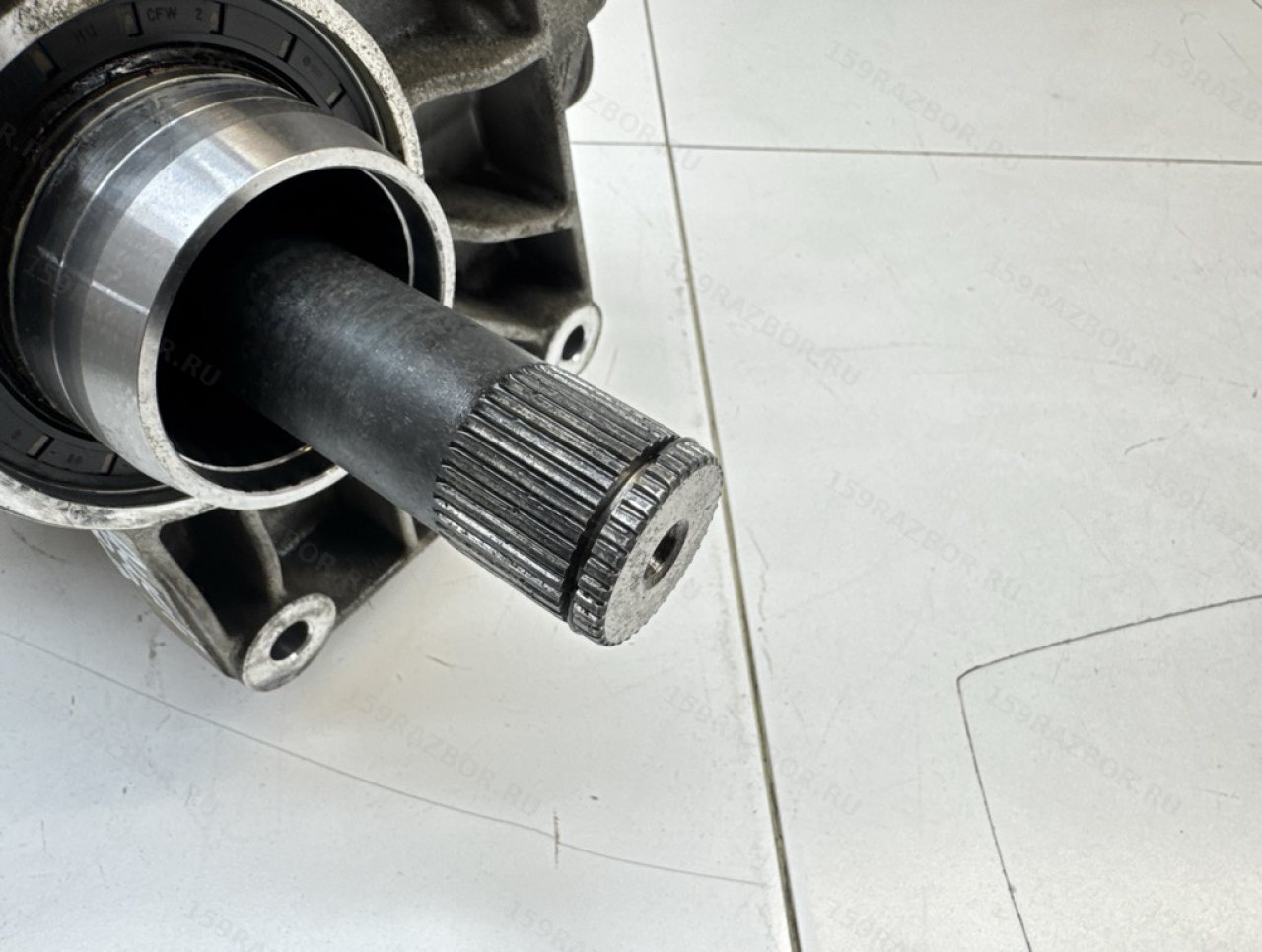

• следы течи через сальник.

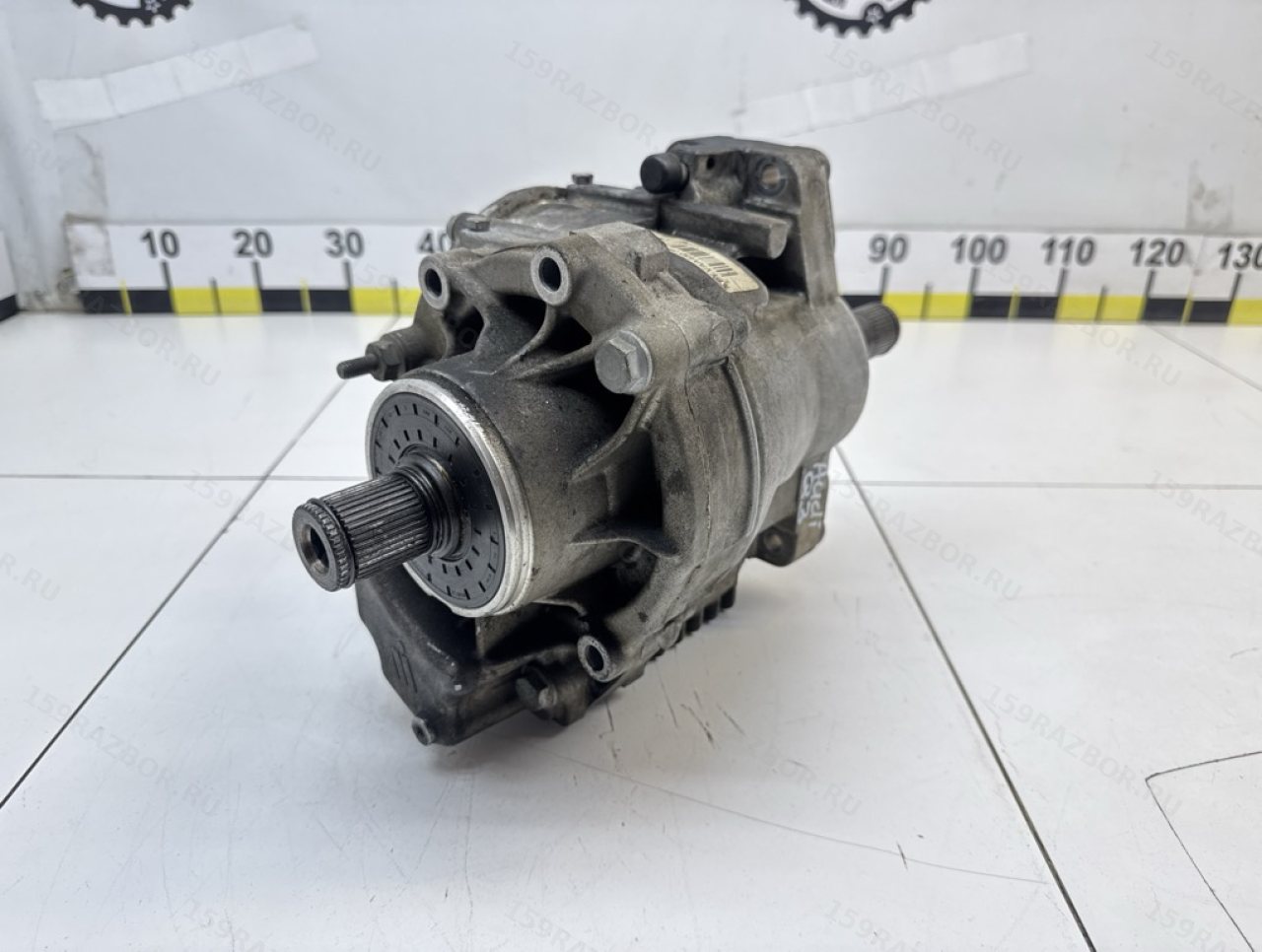

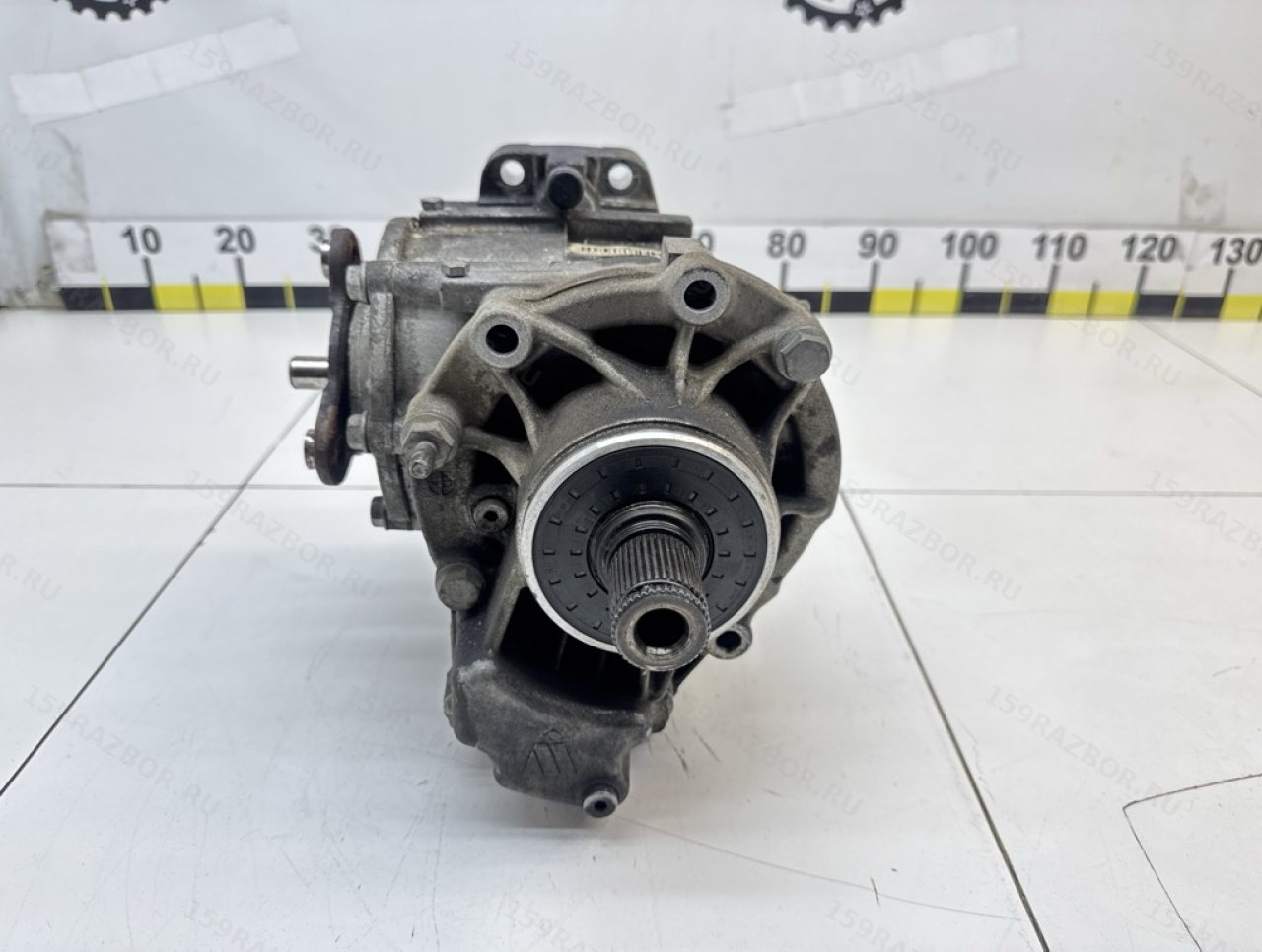

Приводные и шлицевые соединения

Состояние шлицов особенно важно для узла, передающего высокий крутящий момент.

Сильная коррозия, замятия, сорванные края или выраженная выработка требуют отдельной оценки.

Подшипники и шестерни

До установки полноценная проверка внутренних пар ограничена.

Настораживать могут:

• явное подклинивание;
• грубый хруст при вращении;
• выраженный радиальный или осевой люфт там, где его не должно быть;
• металлическая стружка в слитом масле.

При этом субъективное вращение снятого редуктора рукой не заменяет проверку агрегата под нагрузкой.

Шум и вибрация не всегда означают неисправность раздатки

В полноприводной трансмиссии несколько вращающихся узлов

Гул, вой или вибрация в движении могут исходить не только от 0A6409053AM.

Проверки способны потребовать:

• сама коробка S tronic;
• угловая передача;
• карданный вал;
• его опоры и шарниры;
• задний редуктор;
• муфта полного привода;
• приводные валы;
• ступичные подшипники.

Поэтому выражение «гудит quattro — менять раздатку» без локализации источника шума является слишком поспешным диагнозом.

Что проверить перед установкой 0A6409053AM

1. Полный OEM: 0A6409053AM / 0A6 409 053 AM.
2. Привод: автомобиль должен относиться к quattro-исполнению.
3. Тип коробки: для этого номера — ветвь G1D / 0BH / DQ500.
4. Буквенный код КПП: желательно сверить с каталогом или VIN.
5. Корпус: отсутствие трещин и повреждений креплений.
6. Фланцы и шлицы: отсутствие критической выработки и повреждений.
7. Сальники: оценить следы течи и состояние посадочных поверхностей.
8. Масло: после монтажа использовать отдельную спецификацию и уровень углового редуктора.
9. Кардан: проверить сопрягаемый фланец и состояние самого вала.
10. VIN: при любых сомнениях подтвердить заводную применяемость.

Коротко по раздаточной коробке Audi Q3 8U

• разборочное название: раздаточная коробка / раздатка;
• техническое название: угловая передача, угловой редуктор;
• заводное каталожное описание: Final Drive, Complete Angled Drive;
• OEM: 0A6409053AM;
• формат VAG: 0A6 409 053 AM;
• автомобиль по карточке: Audi Q3 8U;
• год: 2013;
• двигатель: CCZC 2.0 TFSI;
• привод: quattro;
• PR-код трансмиссии для OEM: G1D;
• коробка: 7-ступенчатая S tronic 0BH / DQ500;
• расположение: у передней коробки передач;
• назначение: передача вращения от трансмиссии к карданному валу;
• Haldex: отдельный задний узел, не входит в эту раздатку;
• задний редуктор: отдельная деталь;
• смазка: собственная масляная полость угловой передачи;
• при подборе: полный OEM, тип и код КПП, quattro и VIN;
• состояние: проверяется по конкретному б/у экземпляру.
