Генератор Audi Q3 8U 2.0 TFSI CCZC 140A 06J903023RX

Б/у генератор на Ауди Ку 3 8U — 140 А для мотора CCZC

На Audi Q3 8U генератор обеспечивает питание бортовой сети при работающем двигателе и заряжает аккумулятор, но работает не как автономный источник с неизменным напряжением: его регулятор включён в электронную систему управления энергией автомобиля. Эта б/у позиция относится к Q3 2013 года с мотором CCZC 2.0 TFSI; в карточке указан номер 06J903023RX и характеристики 14 В, 140 А.

Для этой моторной ветви VAG применял 140-амперный генератор Valeo, а исполнение с окончанием RX каталогизируется как восстановленная обменная версия базового 06J903023R. Сам генератор имеет встроенный регулятор, LIN-управление и обгонную муфту шкива. При покупке б/у узла стоит проверить не только зарядное напряжение, но и маркировку, шкив, подшипники, силовую клемму и управляющий разъём.

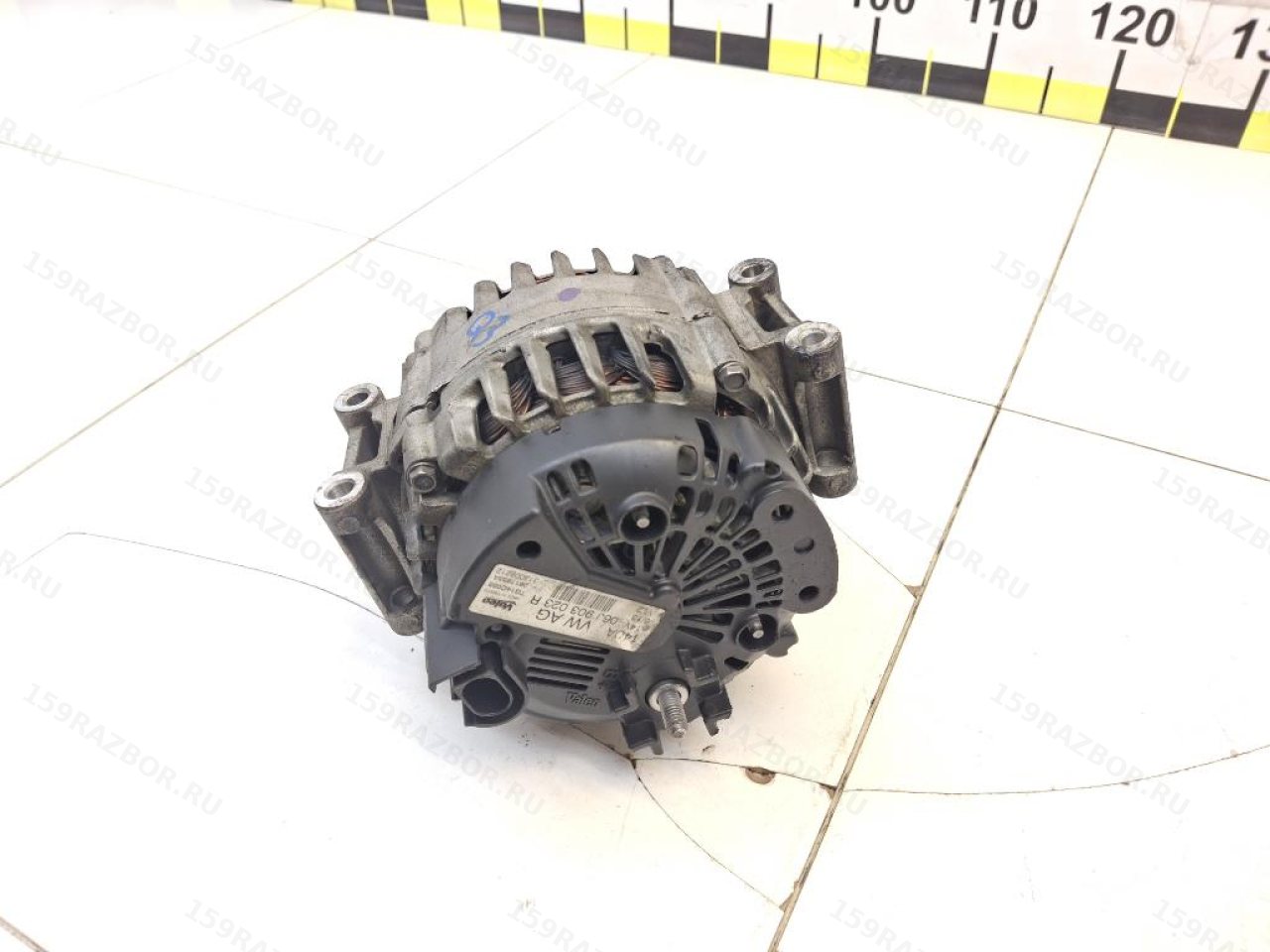

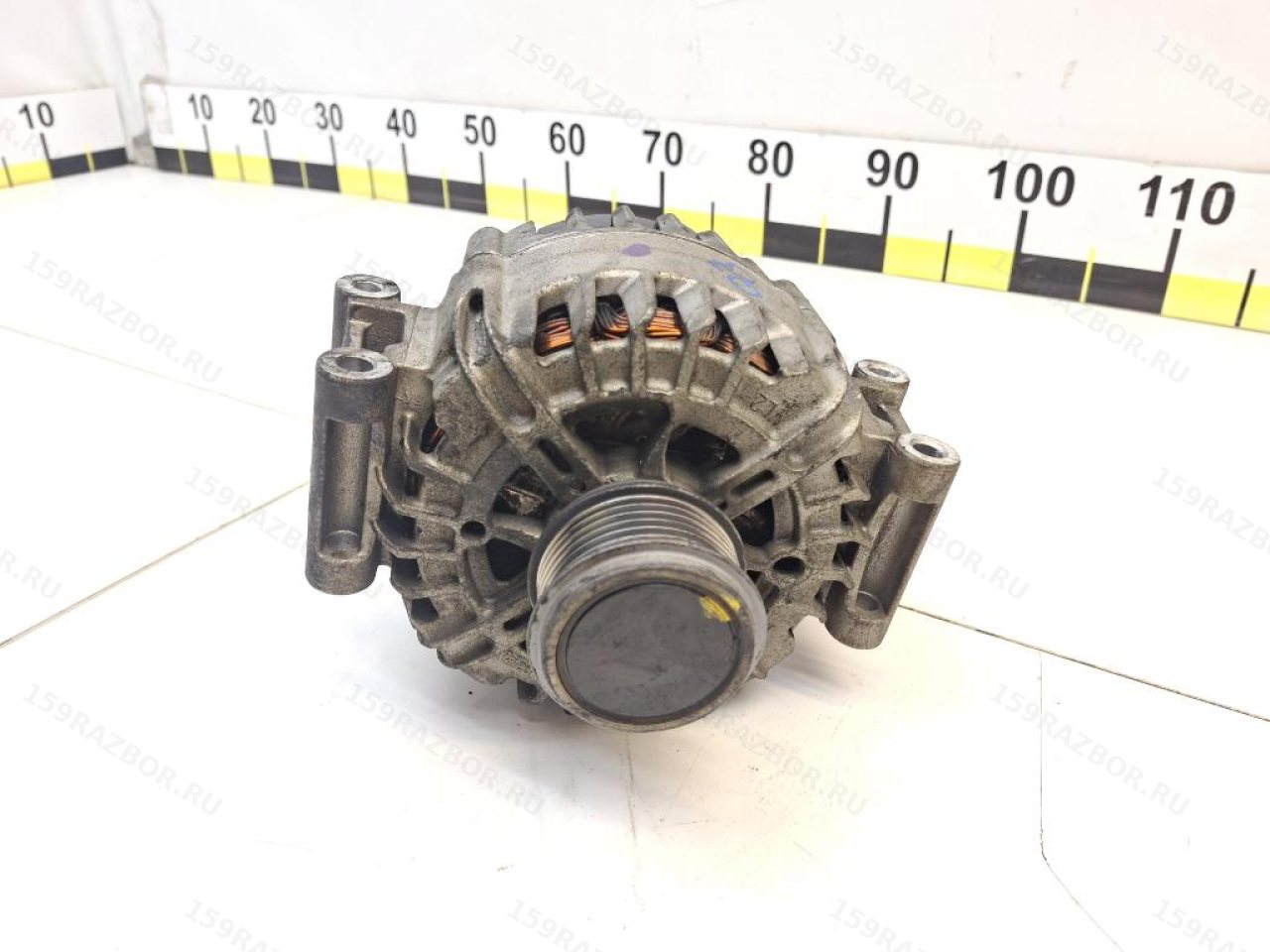

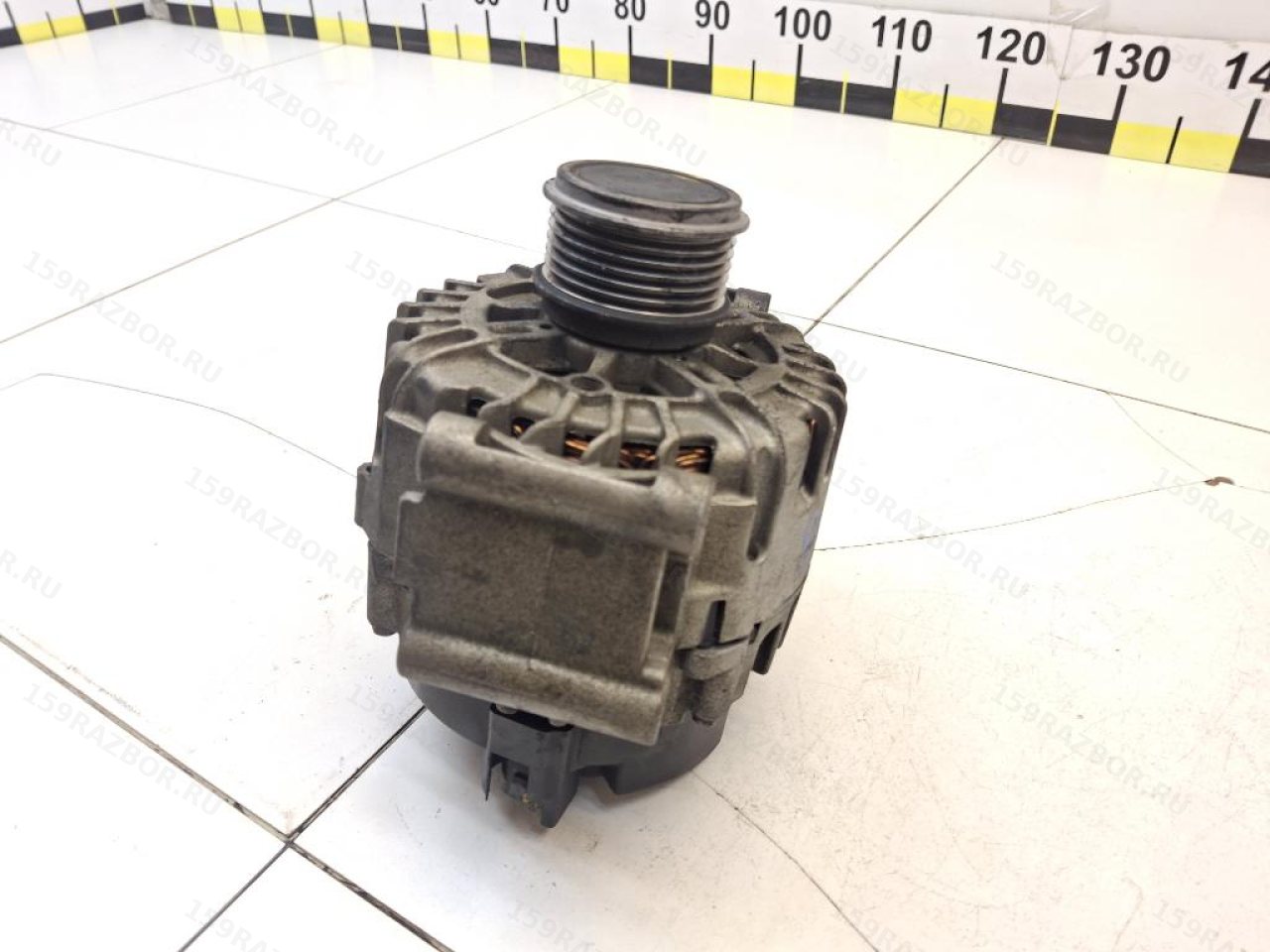

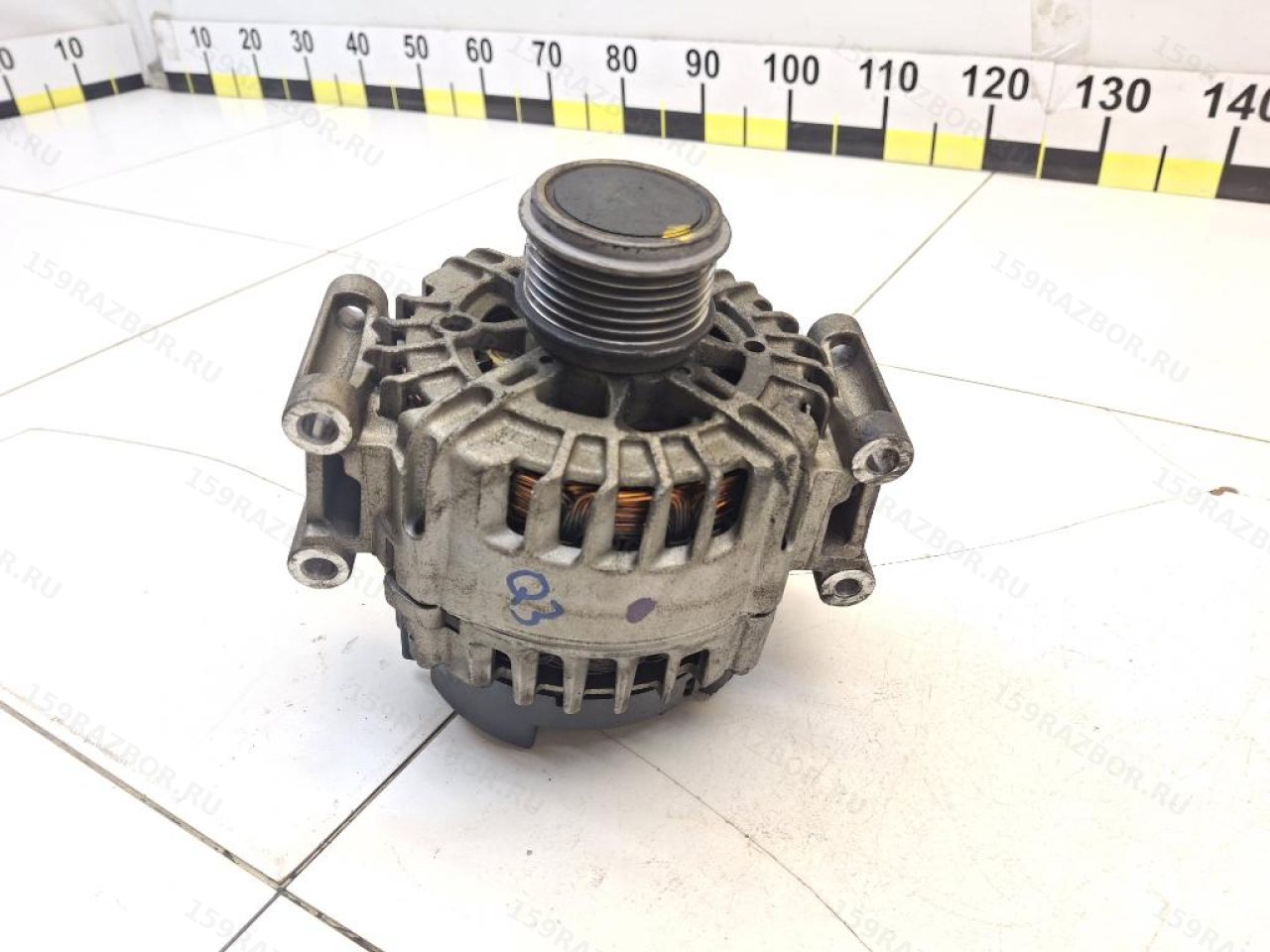

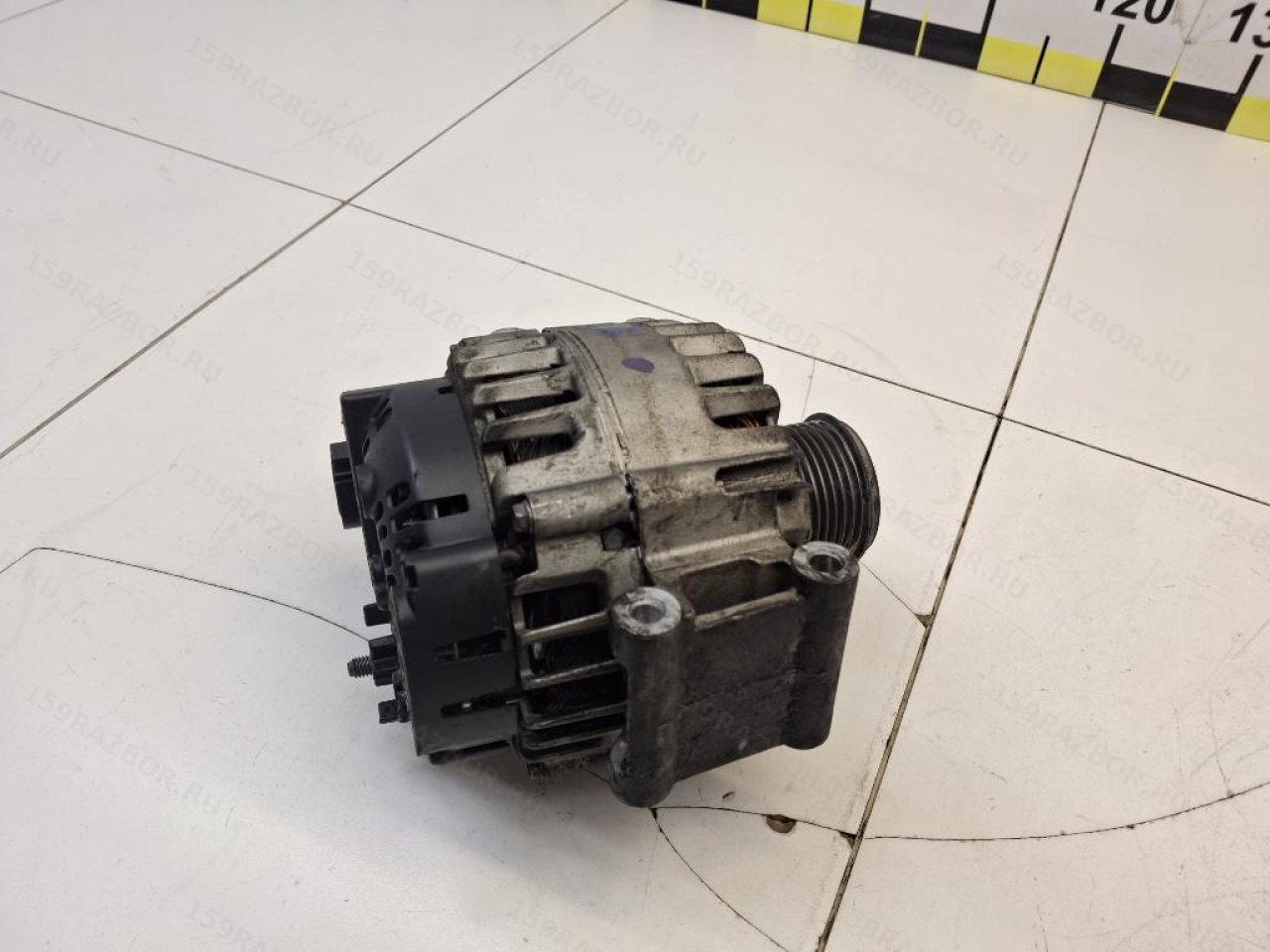

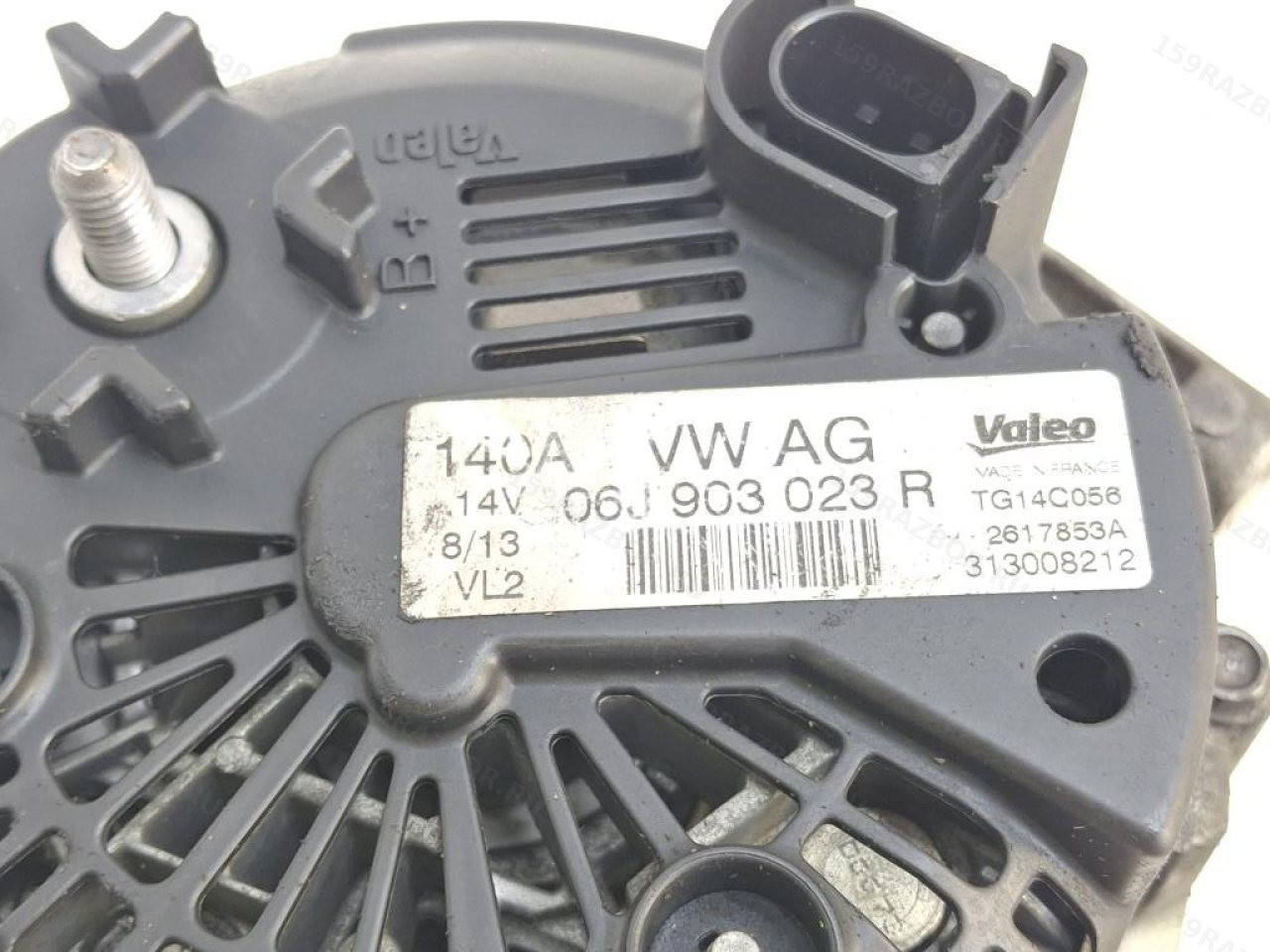

Генератор Audi Q3 8U
Генератор Audi Q3 8UГенератор Audi Q3 8UГенератор Audi Q3 8UГенератор Audi Q3 8UГенератор Audi Q3 8UГенератор Audi Q3 8UГенератор Audi Q3 8U

Применимость детали

В источнике данных для этой позиции указаны следующие автомобили, поколения, кузова и двигатели.

АвтомобильГодыКузов / кодыДвигатель
Audi Q3 1 поколение2011–20188U (8UB)CCZC — 2.0 Б

Применимость из каталога поставщика не является гарантией совместимости. Перед заявкой сверяйте OEM-номер, поколение и кузов автомобиля, код двигателя, разъёмы, крепления и фактическую маркировку детали.

06J903023RX — генератор Audi Q3 8U на 140 ампер

Полный номер имеет значение

06J903023RX, или в заводской записи 06J 903 023 RX, относится к генератору системы электроснабжения Volkswagen Group.

Для данной позиции указано:

Эта комбинация соответствует каталожной ветви генераторов раннего бензинового Q3.

Что означает буква X в конце 06J903023RX

Базовый новый номер — 06J903023R

Для Audi Q3 с CCZC оригинальные каталожные данные после производственной даты 09.07.2012 указывают:

06J903023R — 140A VALEO.

Отдельно существует:

06J903023RX.

В дилерской номенклатуре Audi вариант с X обозначается как remanufactured — восстановленная обменная сервисная деталь.

Это не означает, что наш б/у генератор сейчас «заводски восстановлен»

Если номер RX действительно считан непосредственно с физического агрегата, он говорит о происхождении этой каталожной версии: когда-то она поставлялась как восстановленный обменный генератор.

Но после последующей эксплуатации на автомобиле продаваемый агрегат является обычной б/у деталью.

Из одного RX нельзя вывести:

Не стоит и придумывать историю автомобиля-донора

Сам Audi Q3 2013 года с завода мог иметь новый 06J903023R, а позднее получить обменный RX.

Но возможен и более простой вариант: в товарную базу был внесён сервисный каталожный номер без документированной истории замены.

Поэтому в публичной карточке достаточно сохранить фактический 06J903023RX без рассказа о предполагаемом ремонте автомобиля.

14 В и 140 А — что означают эти характеристики

140 А — максимальная токовая характеристика генератора

Число 140 А не означает, что генератор постоянно отправляет в сеть автомобиля ток 140 ампер.

Фактическая нагрузка зависит от работающих потребителей и состояния аккумулятора.

Энергия требуется, например, для:

Поэтому 140 А — характеристика возможностей генератора, а не постоянный рабочий ток.

14 В не противоречат 12-вольтовой бортовой сети

Автомобиль принято называть 12-вольтовым по номинальному напряжению аккумуляторной батареи.

Во время работы двигателя зарядное напряжение должно быть выше собственного напряжения аккумулятора, поэтому генераторы такого класса часто каталогизируются как 14-вольтовые.

При этом реальное напряжение в современной управляемой системе не обязано всегда держаться строго на отметке 14,0 В.

На Audi Q3 генератор управляется по LIN

Это уже не полностью автономный регулятор старого типа

Заводная документация Audi указывает, что на Q3 используются генераторы с LIN-регуляторами.

Генератор обозначается в электрической документации как:

Alternator C.

Он является участником LIN-связи с электронной системой автомобиля.

Диагностика проходит через gateway

У самого генератора нет привычного отдельного диагностического адреса.

Измеряемые данные и диагностическая информация передаются через:

Data Bus Diagnostic Interface J533.

Это важный практический нюанс: современный генератор можно оценивать не только мультиметром, но и через диагностические данные системы управления энергией.

Аккумулятор тоже контролируется электроникой

На отрицательной клемме работает J367

Audi Q3 использует Battery Monitor Control Unit J367, установленный на минусовой клемме аккумулятора.

Он измеряет:

Зарядка является частью общей энергетической стратегии

Электроника автомобиля знает состояние аккумулятора и может управлять работой генератора с учётом текущей нагрузки.

Поэтому диагностировать Q3 по правилу:

«не вижу постоянно 14,4 В — значит генератор умер»

слишком примитивно.

Нужно учитывать:

Valeo TG14C056 — точный технический cross-reference

06J903023R и RX связываются с одним семейством Valeo

Для оригинальных номеров:

каталоги автомобильной электрики приводят генератор:

Valeo TG14C056.

Новый номер Valeo для этого семейства:

439831.

Восстановленный Valeo:

440556.

Это хорошо объясняет индекс RX

Получается логичная пара:

Эти cross-reference полезны при поиске и сверке маркировки, но основной номер конкретного товара остаётся 06J903023RX.

Для CCZC каталог указывает именно Valeo 140A

Есть чёткое разделение по производственной дате

Для раннего Q3 с двигателями CCZC и CPSA каталог показывает:

Поскольку автомобиль в нашей карточке указан как 2013 год, ветвь R/RX хорошо согласуется с производственным периодом.

Это полезнее широкой фразы «подходит на 2.0 TFSI»

Внутри одного поколения Q3 использовались разные:

Поэтому точное сочетание:

CCZC + производственный период + 06J903023R/RX

намного надёжнее подбора только по объёму двигателя.

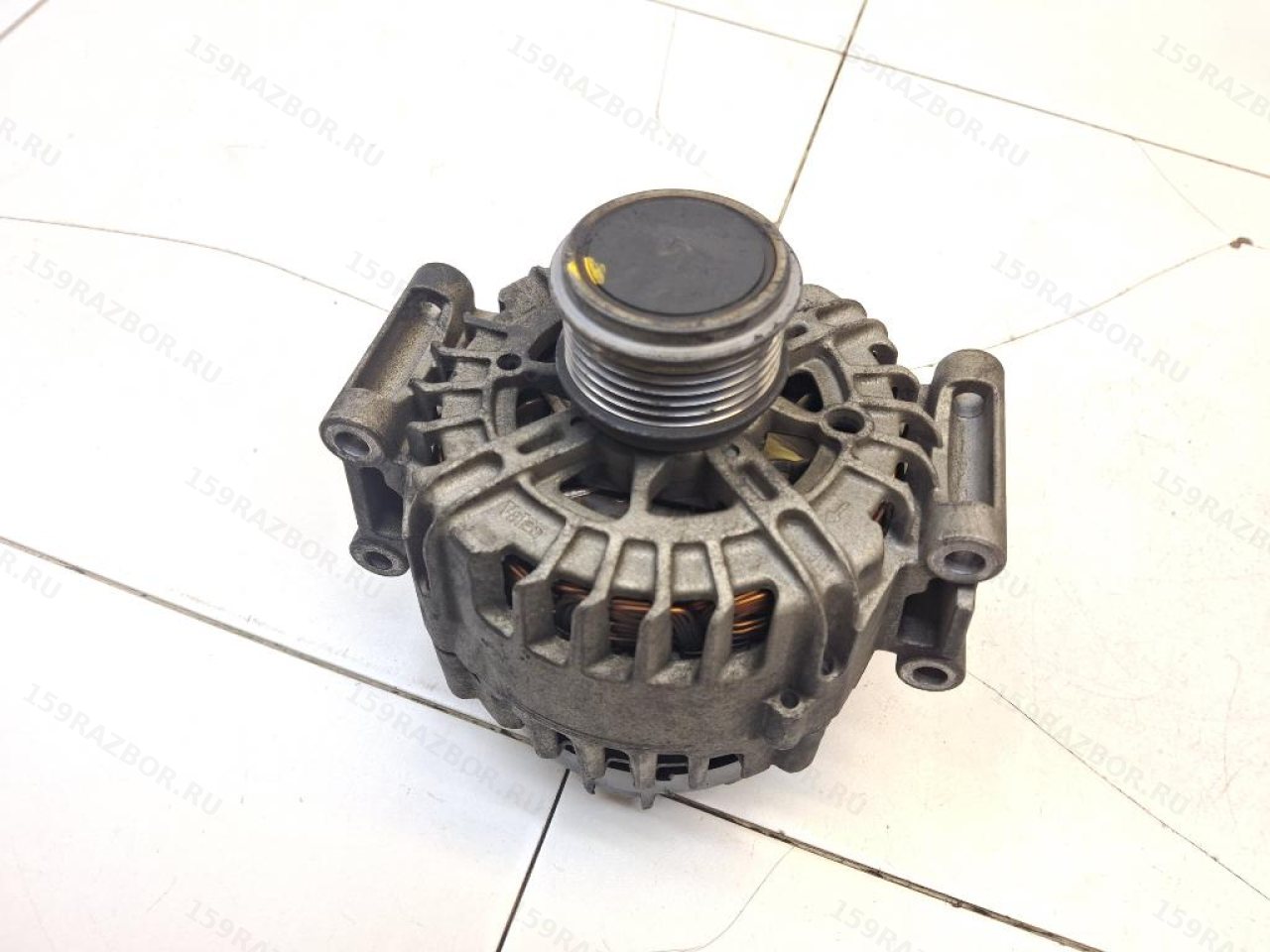

Шкив генератора имеет обгонную муфту

Это не просто жёсткий металлический ролик

Для семейства генератора R/RX используется freewheel pulley — шкив с механизмом свободного хода.

В оригинальной номенклатуре с этим генераторным семейством связан номер:

06A903119.

Обгонная муфта уменьшает колебания ременного привода

Коленвал четырёхцилиндрового двигателя вращается с небольшими угловыми колебаниями.

Ротор генератора при этом обладает собственной инерцией.

Обгонный механизм позволяет частично развязать эти процессы и уменьшить:

Неисправная обгонная муфта может имитировать проблему генератора

Заклинивание влияет на весь ременной привод

Если freewheel перестаёт нормально работать, могут появляться:

Это ещё не означает неисправность обмоток или электроники самого генератора.

Сильный люфт шкива тоже требует проверки

При покупке б/у генератора желательно отдельно оценивать:

Регулятор напряжения является отдельным компонентом

Генератор не всегда приходится менять целиком

В каталожной структуре для 06J903023R отдельно присутствует регулятор напряжения 06J903803.

То есть часть электрических неисправностей может относиться к регулятору, щёточному узлу или управляющей электронике, а не к механической части генератора целиком.

Но для б/у узла ремонтная история неизвестна

По номеру корпуса нельзя узнать:

Если это важно для покупки, состояние определяется осмотром и стендовой проверкой.

Почему «не заряжает аккумулятор» не равно «сломался генератор»

Проверять нужно всю цепь

При недостаточной зарядке возможны проблемы с:

Поэтому замена генератора только по факту разряженной батареи может оказаться ошибочной.

Аккумулятор может разряжаться и при исправном генераторе

Например, причиной могут быть:

И слишком высокое напряжение тоже требует диагностики

Регулятор должен управлять напряжением

Если напряжение устойчиво выходит за нормальную рабочую область системы, проверять следует регулятор, управление и электрические соединения.

Чрезмерное зарядное напряжение способно повредить:

Но одну случайно увиденную цифру мультиметра без режима работы автомобиля тоже нельзя считать полноценным диагнозом.

Где находится генератор на Audi Q3

Он установлен в нижней передней части двигателя

Audi SSP 602 указывает расположение генератора:

впереди справа в нижней части двигателя.

Привод осуществляется центральным поликлиновым ремнём.

Поэтому состояние генератора напрямую связано и с исправностью вспомогательного ременного привода.

Что проверить у б/у 06J903023RX

1. Маркировку

Полезно считать непосредственно с корпуса:

2. Корпус и крепления

Не должно быть:

3. Подшипники

При ручном вращении не должно быть выраженных:

Но тихое вращение рукой ещё не гарантирует нормальную работу под нагрузкой и на высоких оборотах.

4. Обгонную муфту

Следует проверить работу freewheel-механизма и состояние шестиручьевого шкива.

Заклинившая муфта может создать проблему ременному приводу даже при исправной электрической части генератора.

5. Силовую клемму B+

Проверяют:

6. Управляющий разъём

Для генератора с LIN-регулятором особенно важно состояние:

7. Проверку под нагрузкой

Лучший вариант для снятого агрегата — специализированный стенд, способный проверить генератор в рабочих режимах.

Для LIN-управляемого устройства особенно желательно оборудование, которое корректно работает с современным регулятором, а не просто вращает генератор и проверяет наличие любого напряжения.

После установки проверяют систему, а не одну цифру

Практическая проверка должна учитывать:

Именно такой подход позволяет отличить неисправность самого генератора от проблемы его управления или подключения.

Коротко по генератору Audi Q3 8U
