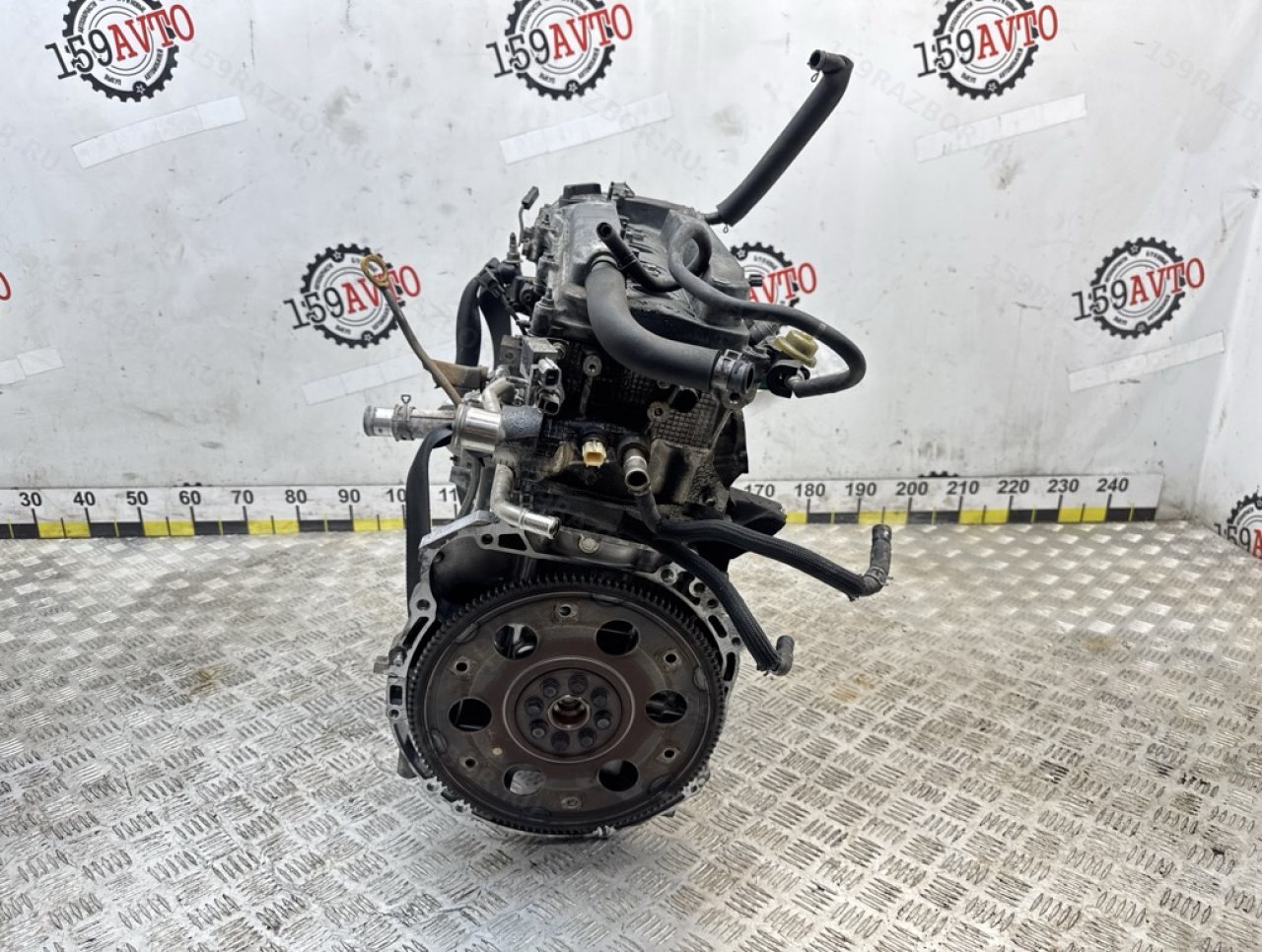

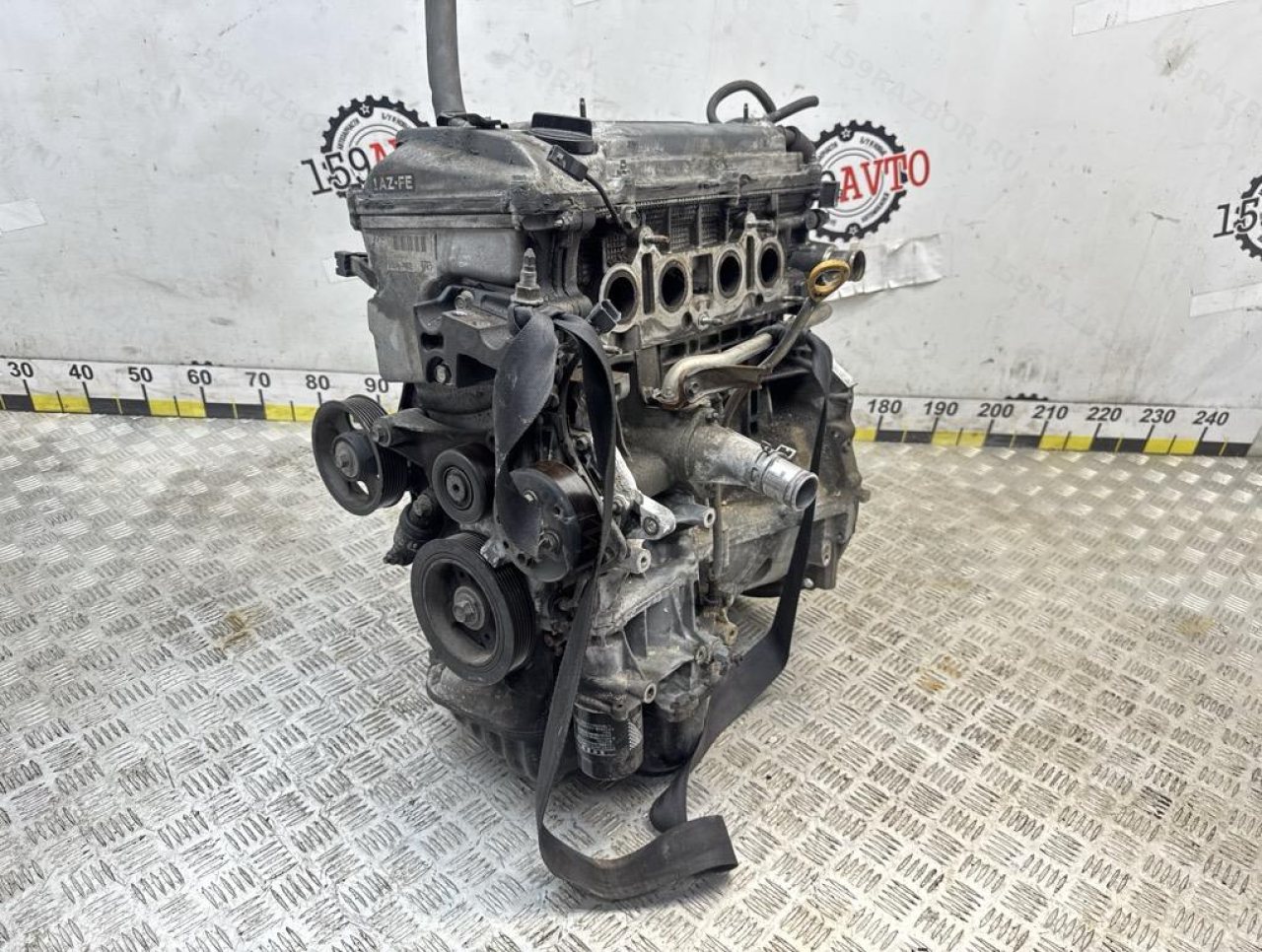

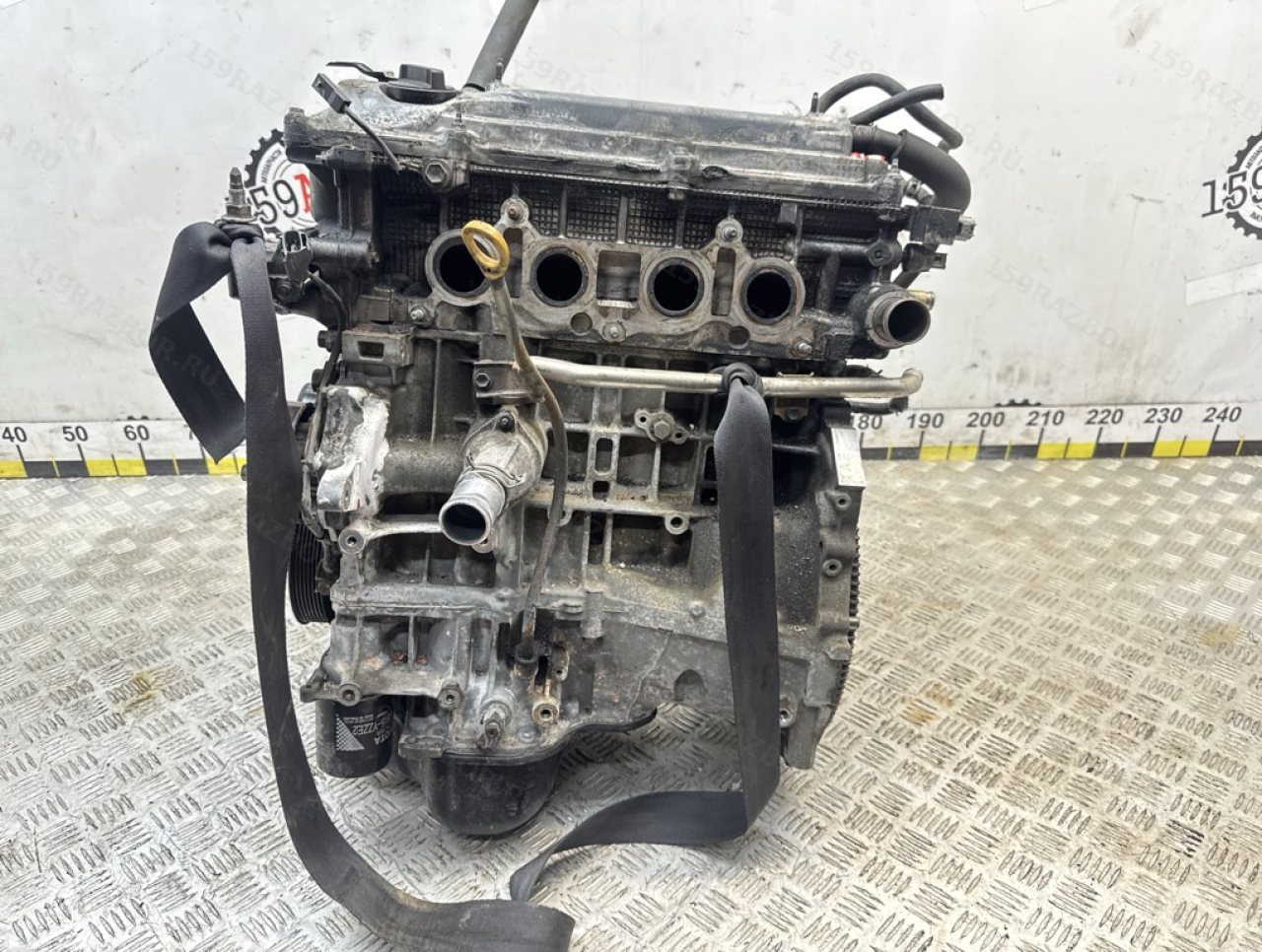

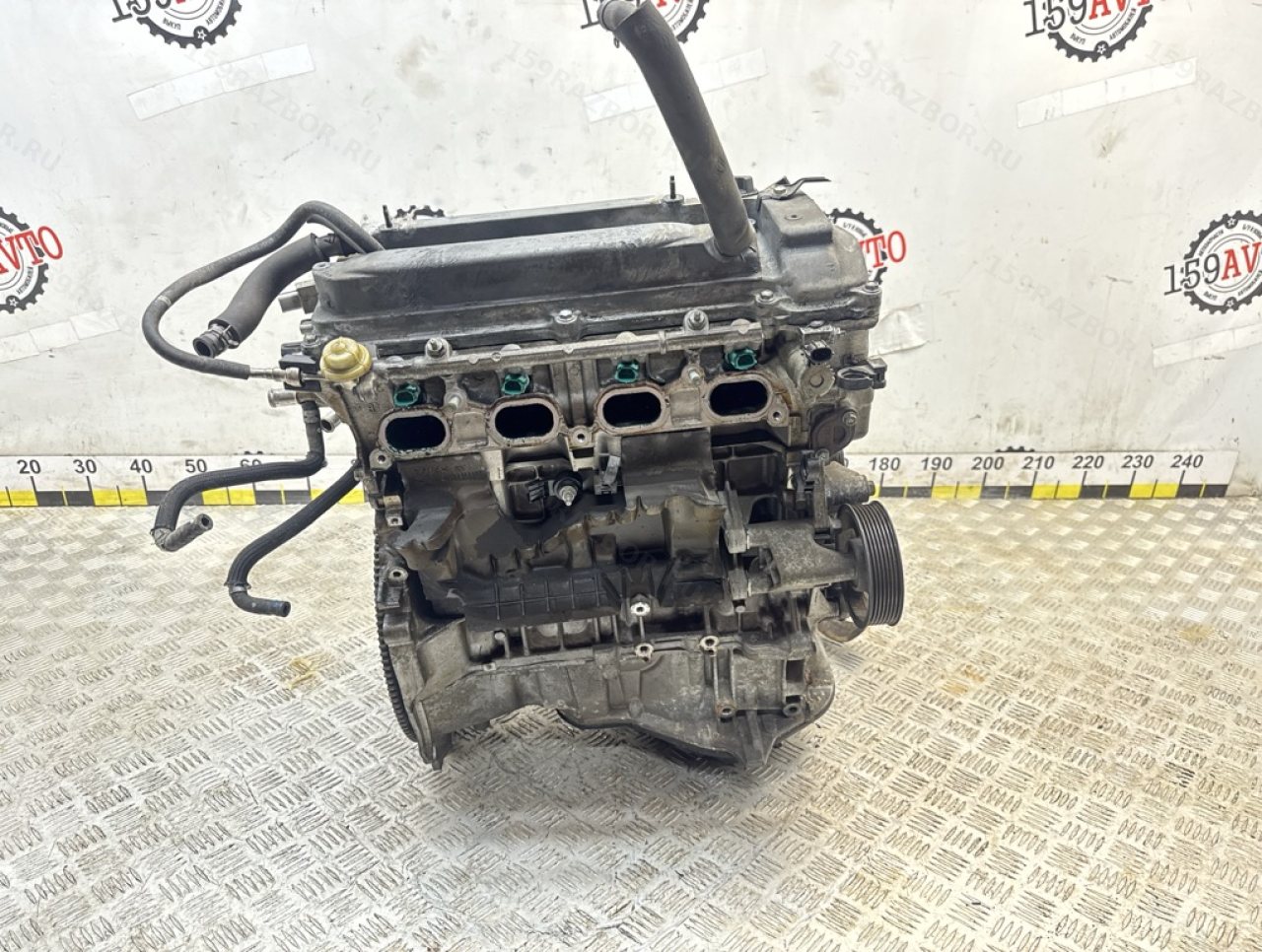

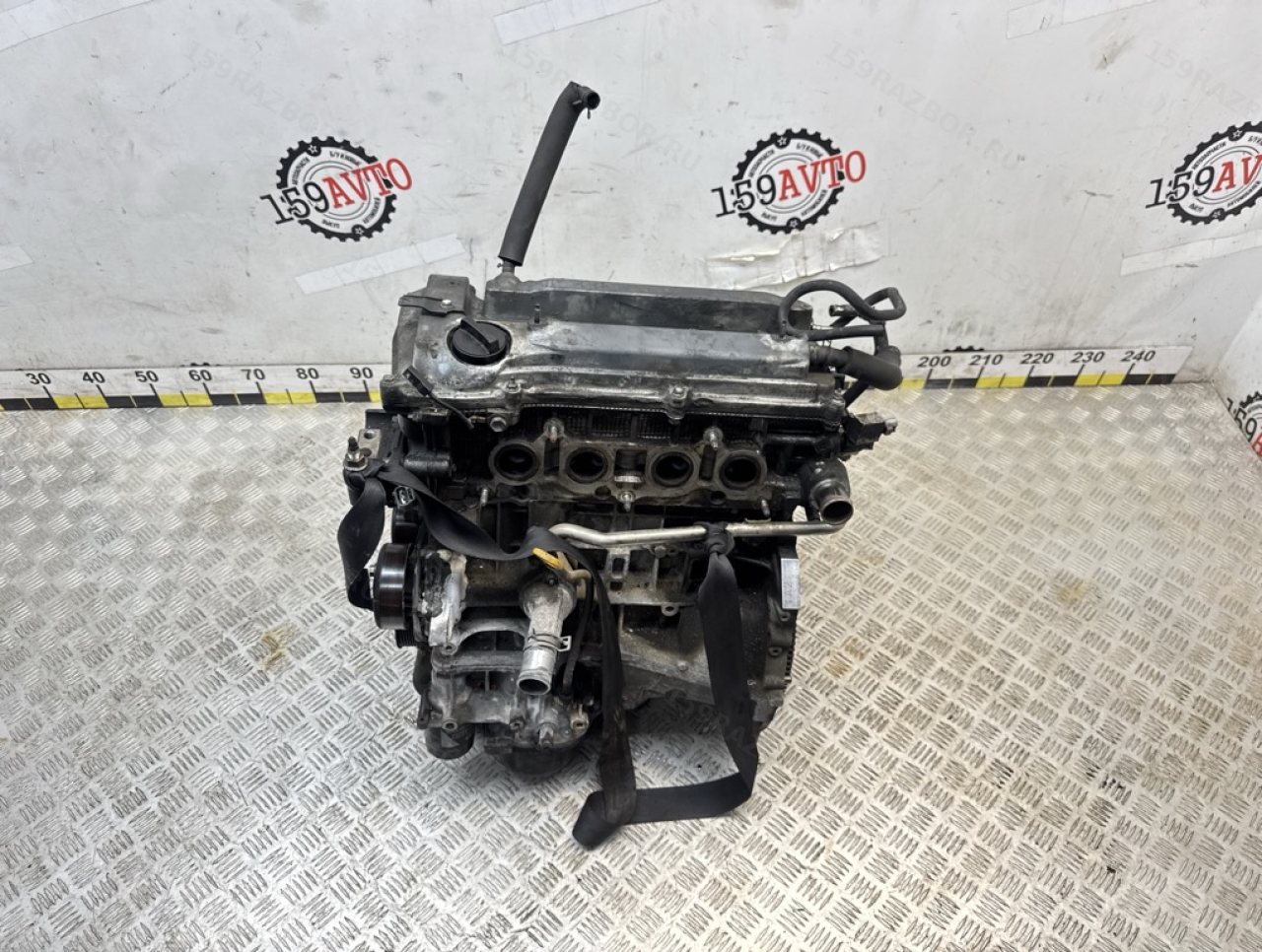

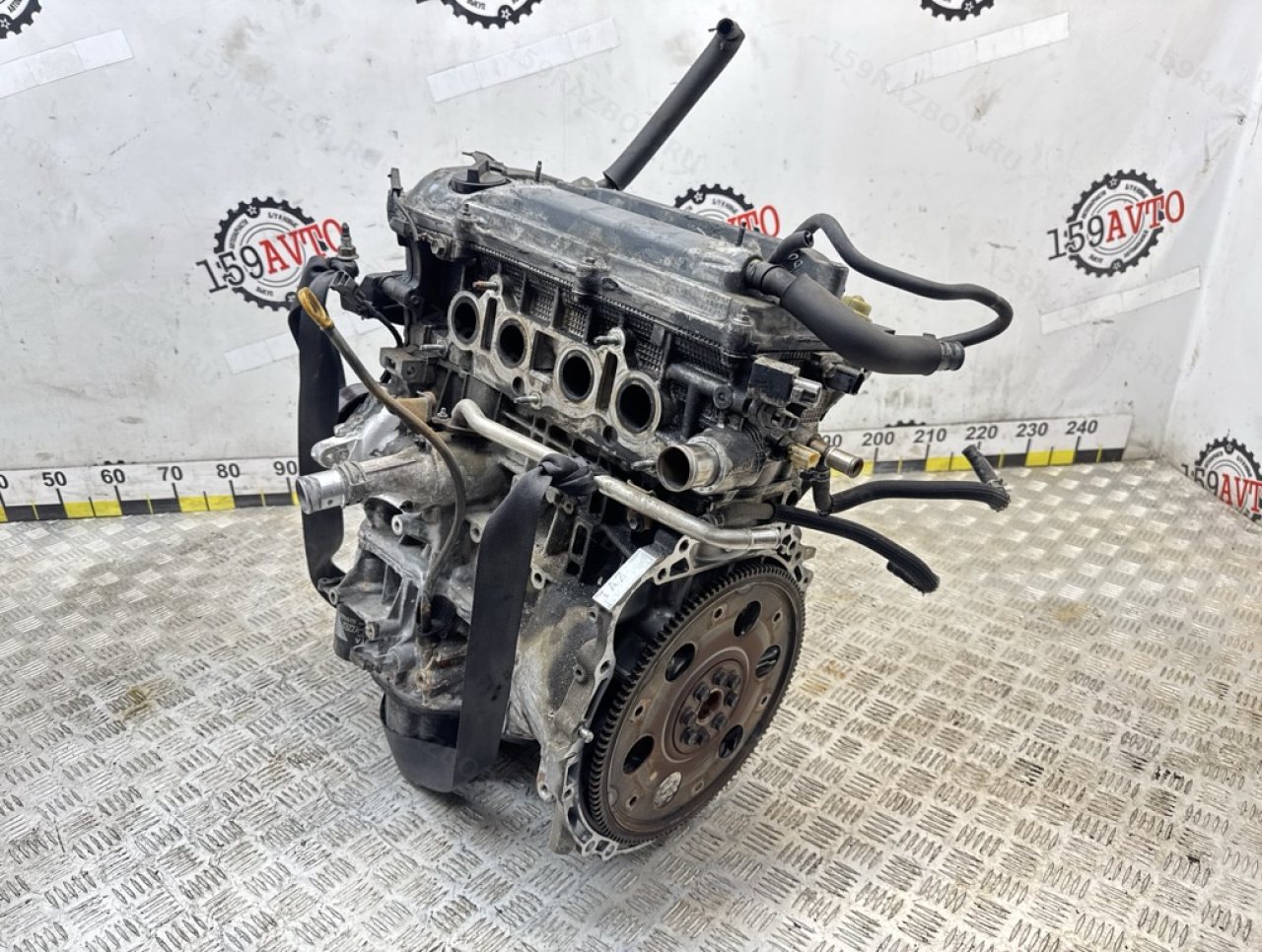

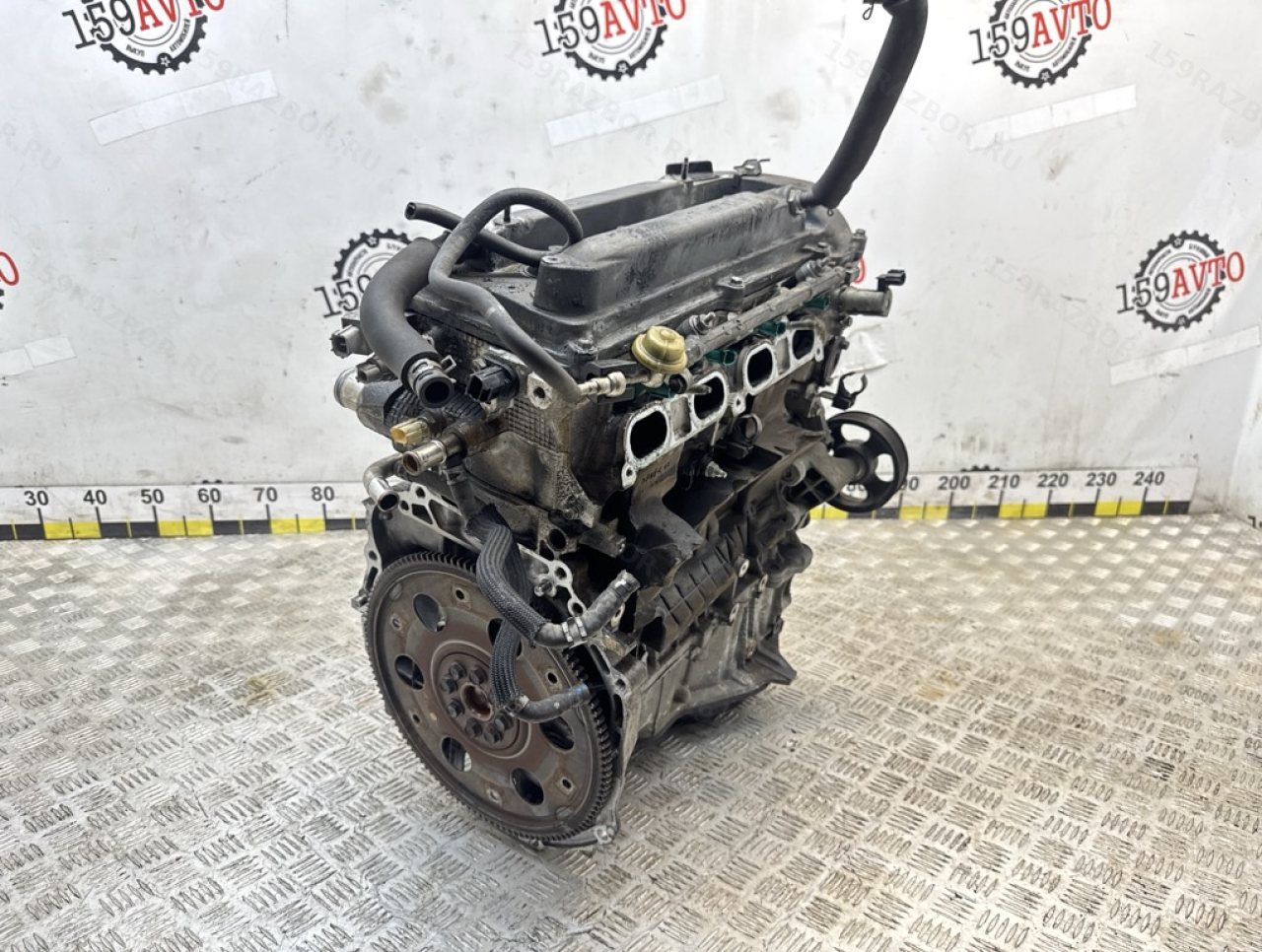

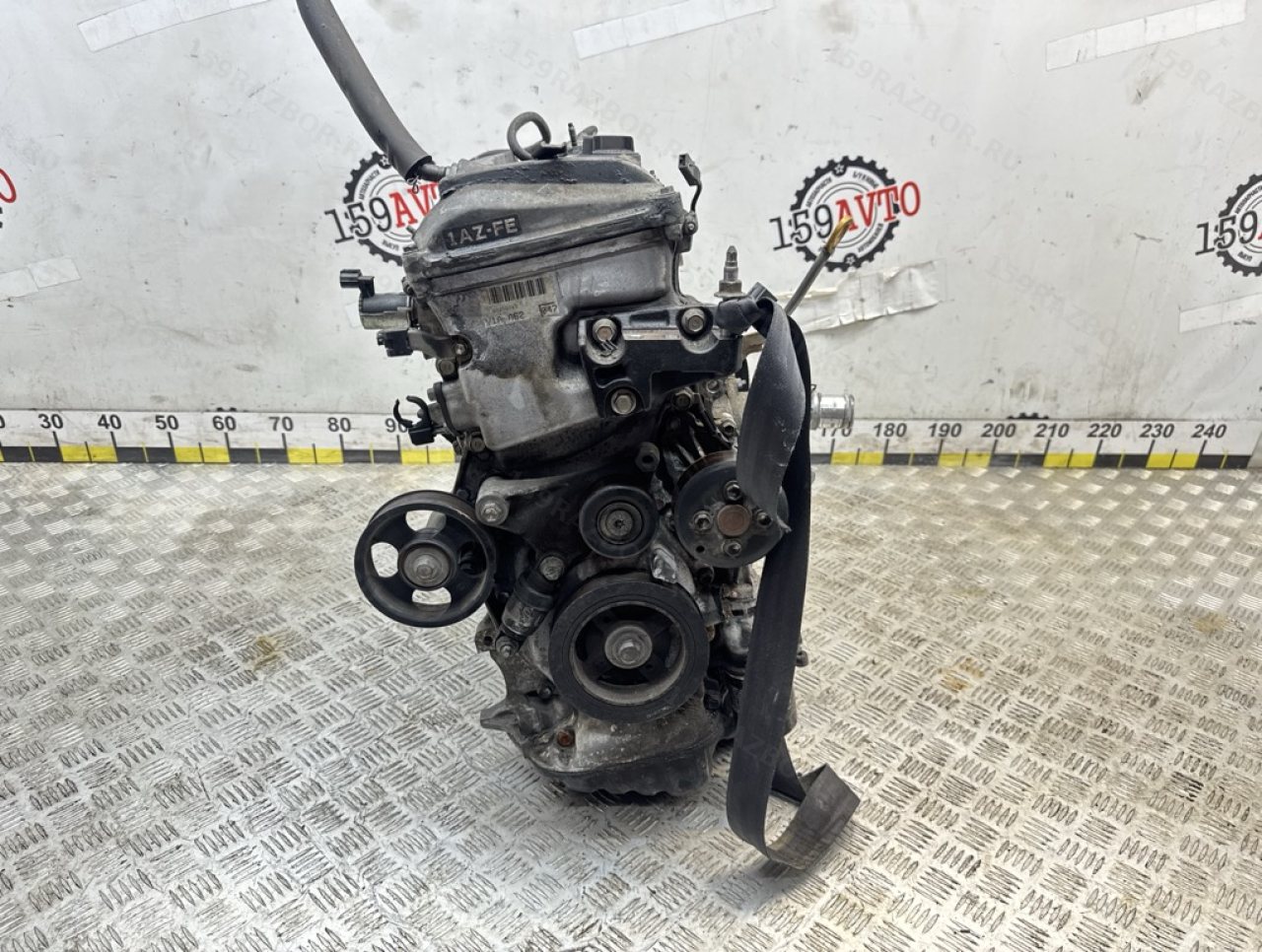

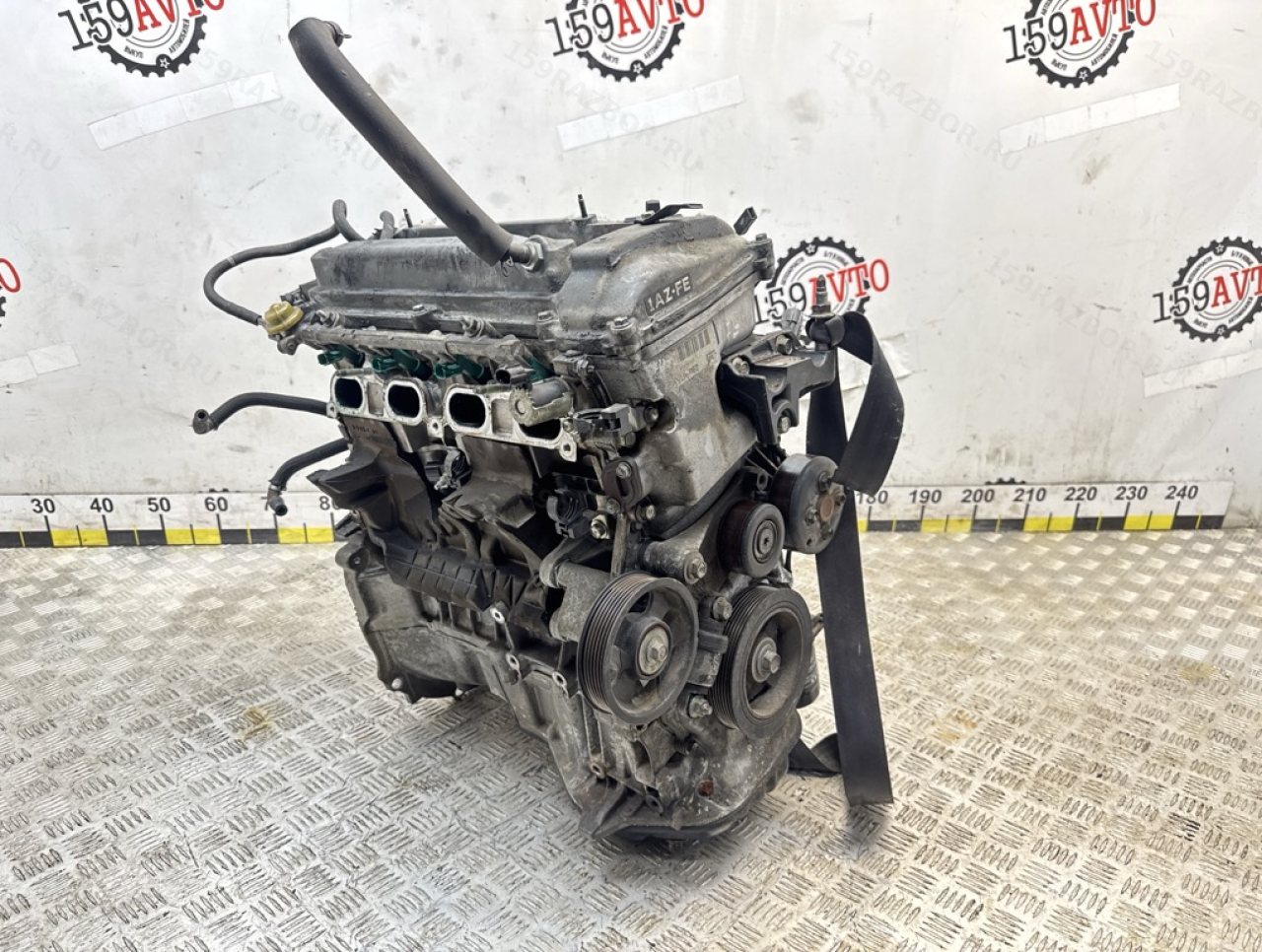

Двигатель Toyota RAV4 XA30 2.0 1AZ-FE (1900028A81)

1AZ-FE на Toyota RAV4 третьего поколения

1AZ-FE — бензиновый рядный четырёхцилиндровый двигатель рабочим объёмом 1998 см³ из семейства Toyota AZ. Он имеет алюминиевые блок и головку цилиндров, два распределительных вала, 16 клапанов, систему изменения фаз VVT-i и цепной привод газораспределительного механизма. Размерность цилиндра практически квадратная: диаметр и ход поршня составляют 86 × 86 мм.

На европейском Toyota RAV4 XA30 этого периода двухлитровый 1AZ-FE развивал около 112 кВт / 152 л.с. при 6000 об/мин и 194 Н·м при 4000 об/мин. Это именно версия FE с электронной распределённой системой впрыска, а не родственный 1AZ-FSE с непосредственным впрыском D-4.

Что означает OEM 19000-28A81

В заводском каталоге Toyota номер 19000-28A81 проходит как ENGINE ASSY, PARTIAL. Для европейского RAV4 XA30 / ACA30 он напрямую связан с двигателем 1AZ-FE; каталожные данные подтверждают этот номер на машинах 2008 года.

Термин partial engine assembly важен для правильного понимания карточки. Он описывает сервисную сущность Toyota, но не позволяет по одному номеру автоматически перечислить всё, что физически осталось на конкретном моторе после разборки автомобиля. У б/у агрегата реальная комплектность определяется тем, как он снят и что продавец включает в товар.

Цена указана без навесного оборудования

В этой карточке продавец прямо уточняет: «ЦЕНА УКАЗАНА БЕЗ НАВЕСНОГО ОБОРУДОВАНИЯ». Поэтому стоимость нельзя воспринимать как цену полностью укомплектованного двигателя со всеми внешними агрегатами и системами.

Генератор, стартер, компрессор кондиционера, насосы, элементы впуска и выпуска, проводка, датчики, кронштейны и другие внешние компоненты могут продаваться отдельно или присутствовать на фотографии только технологически. Точный физический состав конкретного двигателя лучше проверять непосредственно по фактическому товару; общий термин «двигатель» сам по себе комплектность не определяет.

Цепной ГРМ и система VVT-i

Газораспределительный механизм 1AZ-FE имеет цепной привод. В конструкции присутствуют цепь, направляющие, натяжитель и механизм VVT-i на распределительном валу. Поэтому у б/у мотора имеет смысл оценивать не только компрессию и общее механическое состояние, но и работу привода ГРМ.

Посторонний шум после запуска сам по себе ещё не является точным диагнозом цепи или VVT-i: его источник требуется устанавливать отдельно. Но при проверке двигателя полезно обращать внимание на характер запуска, стабильность работы, ошибки по фазорегулированию и фактическое состояние масла — система VVT-i управляется моторным маслом и чувствительна к работе смазочной системы.

Что имеет смысл проверить до установки

Для дорогого б/у двигателя одной наружной оценки недостаточно. Если состояние агрегата позволяет провести диагностику до установки, информативны измерение компрессии по всем цилиндрам, leak-down test, эндоскопический осмотр цилиндров и проверка давления масла. Важны не только абсолютные цифры, но и равномерность результатов между цилиндрами.

Эндоскопом можно оценить поверхность цилиндров, днища поршней и признаки попадания жидкостей в камеру сгорания. При осмотре снятого двигателя также стоит проверить масло и охлаждающую жидкость на нетипичное взаимное загрязнение, состояние резьбовых и посадочных мест, корпусных деталей и следы предыдущего вмешательства.

Для 1AZ-FE сервисная документация Toyota предусматривает отдельную проверку давления масла и компрессии. При этом конкретные эталонные значения компрессии в документации для разных автомобилей с 1AZ-FE немного различаются, поэтому для окончательной оценки правильнее применять спецификацию именно нужной версии двигателя, а не случайное число из справочника по другой модели.

1AZ-FE и 1AZ-FSE — не один и тот же мотор

Обозначения 1AZ-FE и 1AZ-FSE похожи, но подменять одно другим нельзя. Оба двигателя относятся к семейству AZ и имеют одинаковый базовый рабочий объём, однако FSE использует непосредственный впрыск Toyota D-4, тогда как 1AZ-FE работает с обычной системой EFI. Различается топливная аппаратура и ряд связанных компонентов.

Поэтому при поиске двигателя, ГБЦ, впуска, топливных деталей или электроники необходимо сохранять полный индекс 1AZ-FE. Совпадение объёма «2.0» ещё не является достаточным подтверждением применяемости.

Без пробега по РФ — факт происхождения, а не оценка состояния

Продавец характеризует этот мотор как «БЕЗ ПРОБЕГА ПО РФ». Для карточки это значимый коммерческий факт, но он не сообщает фактический общий пробег двигателя и сам по себе не подтверждает его износ, давление масла, компрессию или остаточный ресурс.

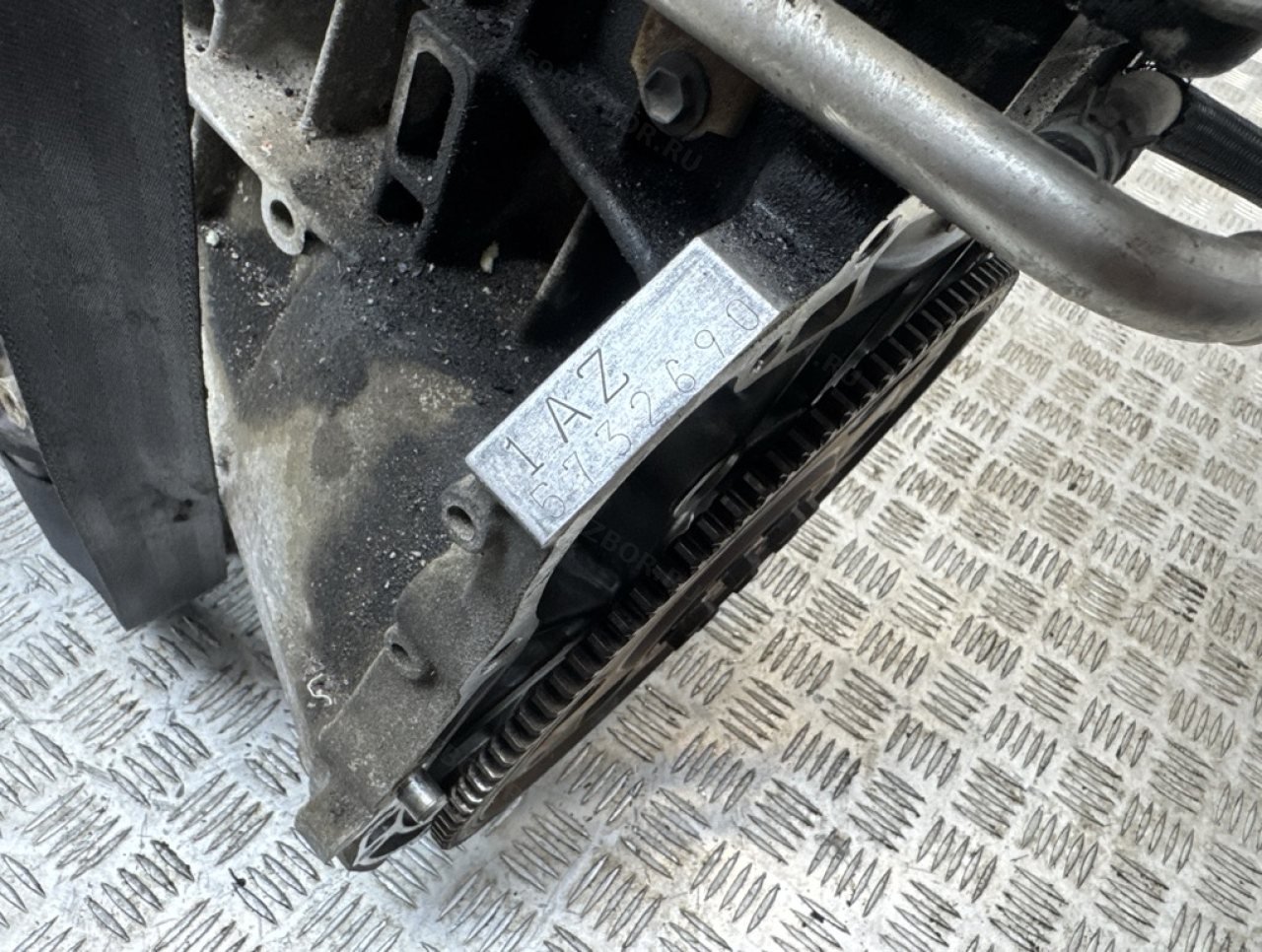

Поэтому техническое состояние двигателя лучше оценивать независимо от происхождения: по доступной диагностике, маркировке, внешнему осмотру и фактической комплектности. Такая проверка особенно важна для агрегата, который после покупки предстоит устанавливать в автомобиль отдельно от навесного оборудования.

Применяемость двигателя 1900028A81

Toyota EPC подтверждает 19000-28A81 для RAV4 поколения XA30 с заводским кодом ACA30 и двигателем 1AZ-FE. Для европейской каталожной ветви этот номер встречается непосредственно на автомобилях 2008 года, поэтому год, мотор и OEM исходной карточки согласуются между собой.

При установке на другой RAV4 желательно сверять не только обозначение 1AZ-FE, но и полный каталожный контекст автомобиля. Внутри одного семейства возможны различия по рынку, периоду производства и внешнему оборудованию двигателя; совпадение кода мотора не должно автоматически заменять проверку OEM и конфигурации.

Коротко по двигателю

• Деталь: двигатель в частичной сборке;
• Автомобиль: Toyota RAV4 XA30 / Тойота РАВ4 третьего поколения;
• Год донора: 2008;
• Двигатель: 1AZ-FE;
• Рабочий объём: 2,0 л / 1998 см³;
• OEM: 1900028A81;
• Каталожная сущность: ENGINE ASSY, PARTIAL;
• Газораспределение: DOHC, 16 клапанов, VVT-i, цепной привод;
• Производитель по карточке: TOYOTA;
• По продавцу: без пробега по РФ;
• Комплектность по цене: без навесного оборудования;
• При проверке: компрессия и её равномерность, leak-down, цилиндры эндоскопом, давление масла, ГРМ, следы перегрева и фактическая комплектность.
