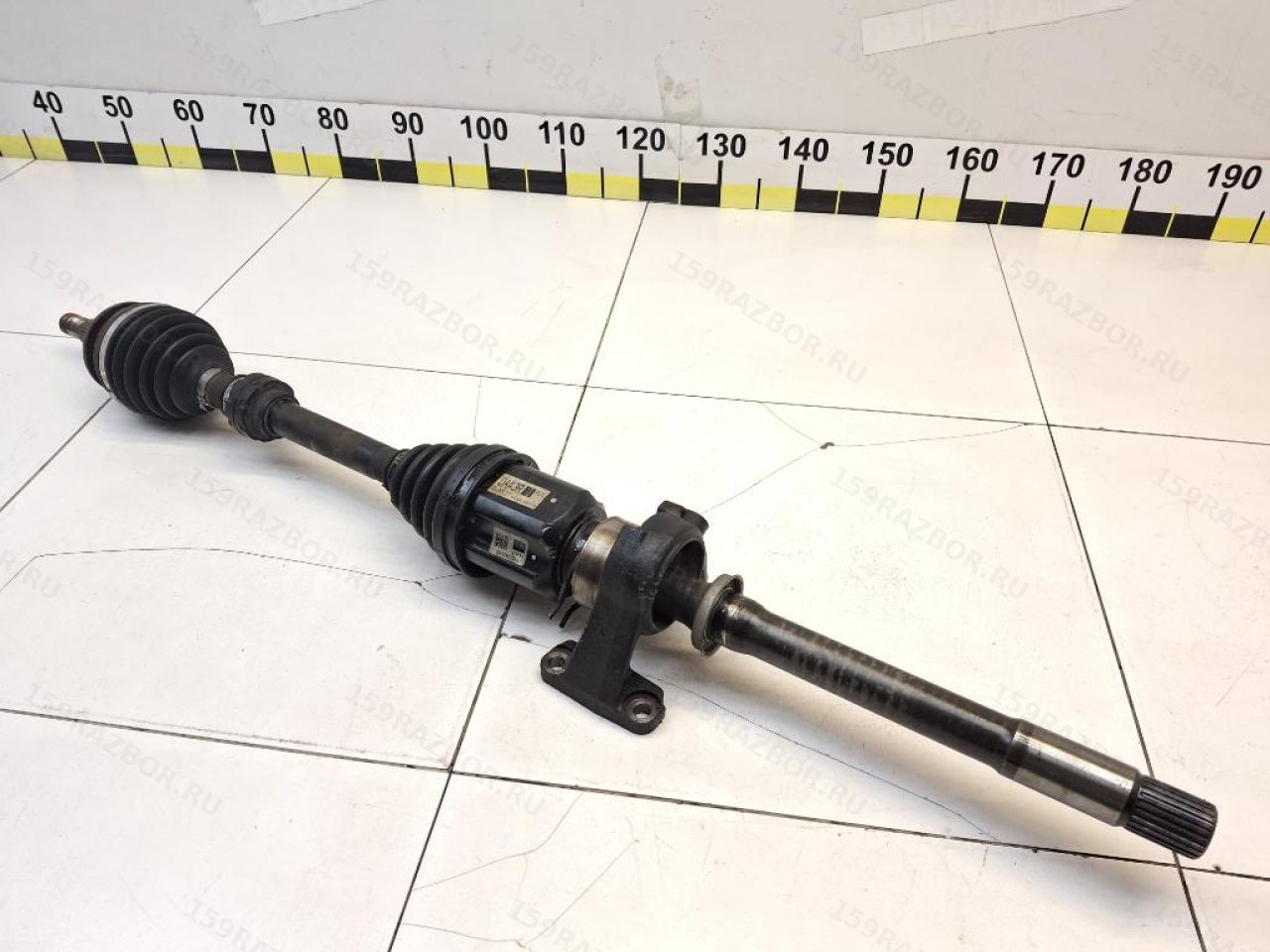

Полуось передняя правая Toyota RAV4 XA30 б/у (43410-42170)

Полуось Toyota RAV4 XA30 43410-42170: устройство и подбор

43410-42170 — каталожный номер правого переднего приводного вала Toyota RAV4 третьего поколения. В каталогах Toyota деталь называется Shaft Assy, Front Drive, RH. В русском обиходе используются сразу несколько названий: правая полуось, передний правый привод, приводной вал, привод в сборе.

Для ремонта удобнее использовать выражение «привод в сборе», потому что узел состоит не только из самого металлического вала. В его работе участвуют внутренний и наружный ШРУСы, пыльники, подшипник и крепёжные элементы.

Что означает номер 43410-42170

OEM 43410-42170 относится именно к правой стороне передней оси. В каталоге для левой полуоси используются другие номера, поэтому менять местами левый и правый привод нельзя.

Для RAV4 XA30 этот номер встречается, в частности, на полноприводных автомобилях с бензиновыми двигателями:

• 1AZ-FE 2.0 — исполнения семейства ACA30;
• 2AZ-FE 2.4 — исполнения ACA31/ACA33;
• на отдельных рынках — и на некоторых более поздних бензиновых версиях семейства XA30.

Каталожная применяемость также подтверждает варианты с автоматической трансмиссией, поэтому комментарий продавца «АКПП» соответствует характерному применению этой полуоси.

Полуось и ШРУС — не одно и то же

В разговоре нередко говорят «поменять ШРУС», «поменять гранату» или «поменять привод», хотя это разные уровни детали.

• полуось / приводной вал — весь приводной узел между трансмиссией и ступицей;
• наружный ШРУС — шарнир со стороны колеса;
• внутренний ШРУС — шарнир со стороны коробки или трансмиссионного узла;
• пыльник ШРУСа — эластичный чехол, удерживающий смазку и защищающий шарнир от воды и грязи.

Поэтому неисправный наружный ШРУС не всегда требует замены полуоси целиком. Но для б/у ремонта привод в сборе бывает удобен тем, что позволяет заменить сразу весь штатный узел.

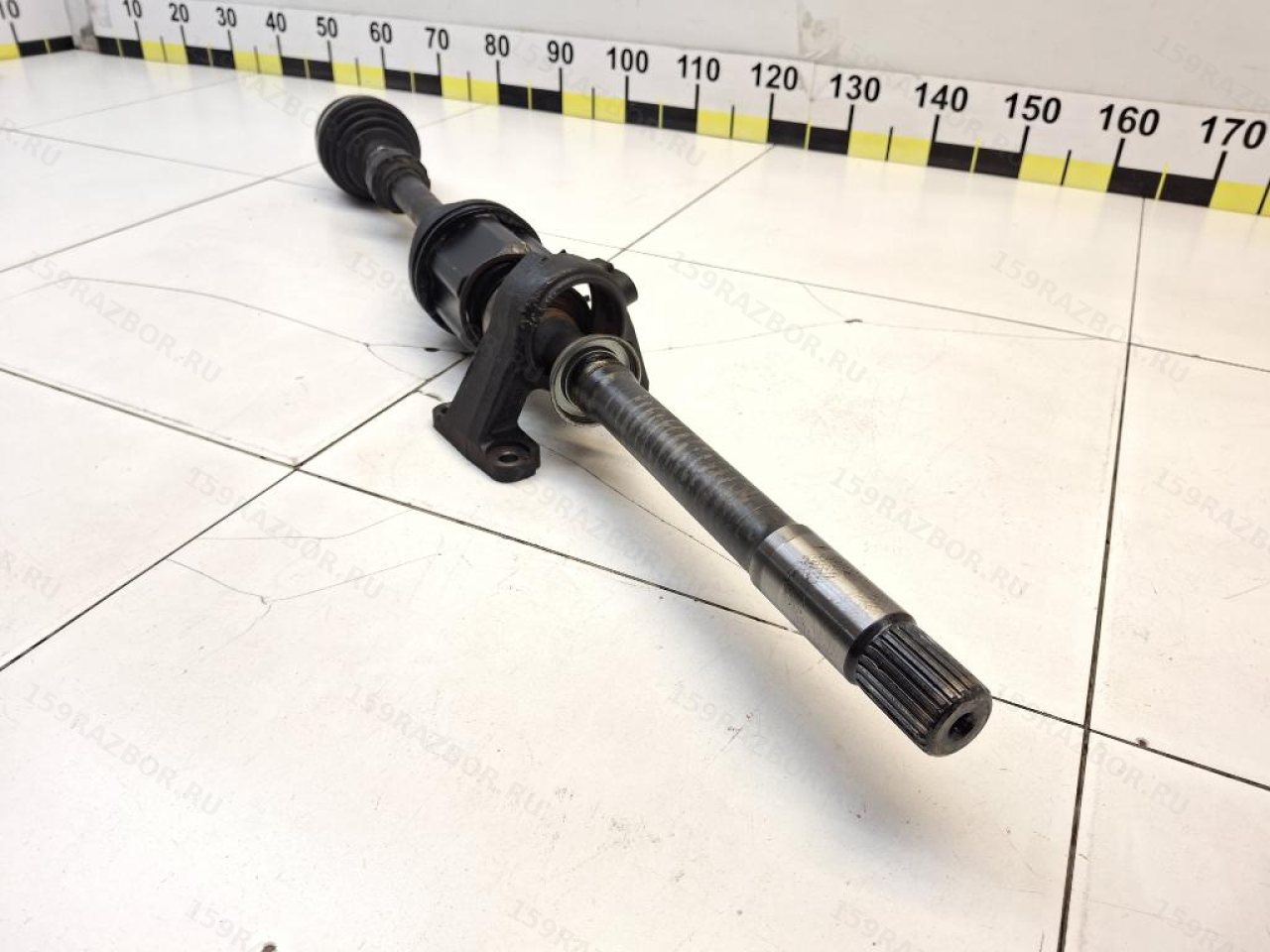

Правая полуось RAV4 XA30 имеет дополнительную опору

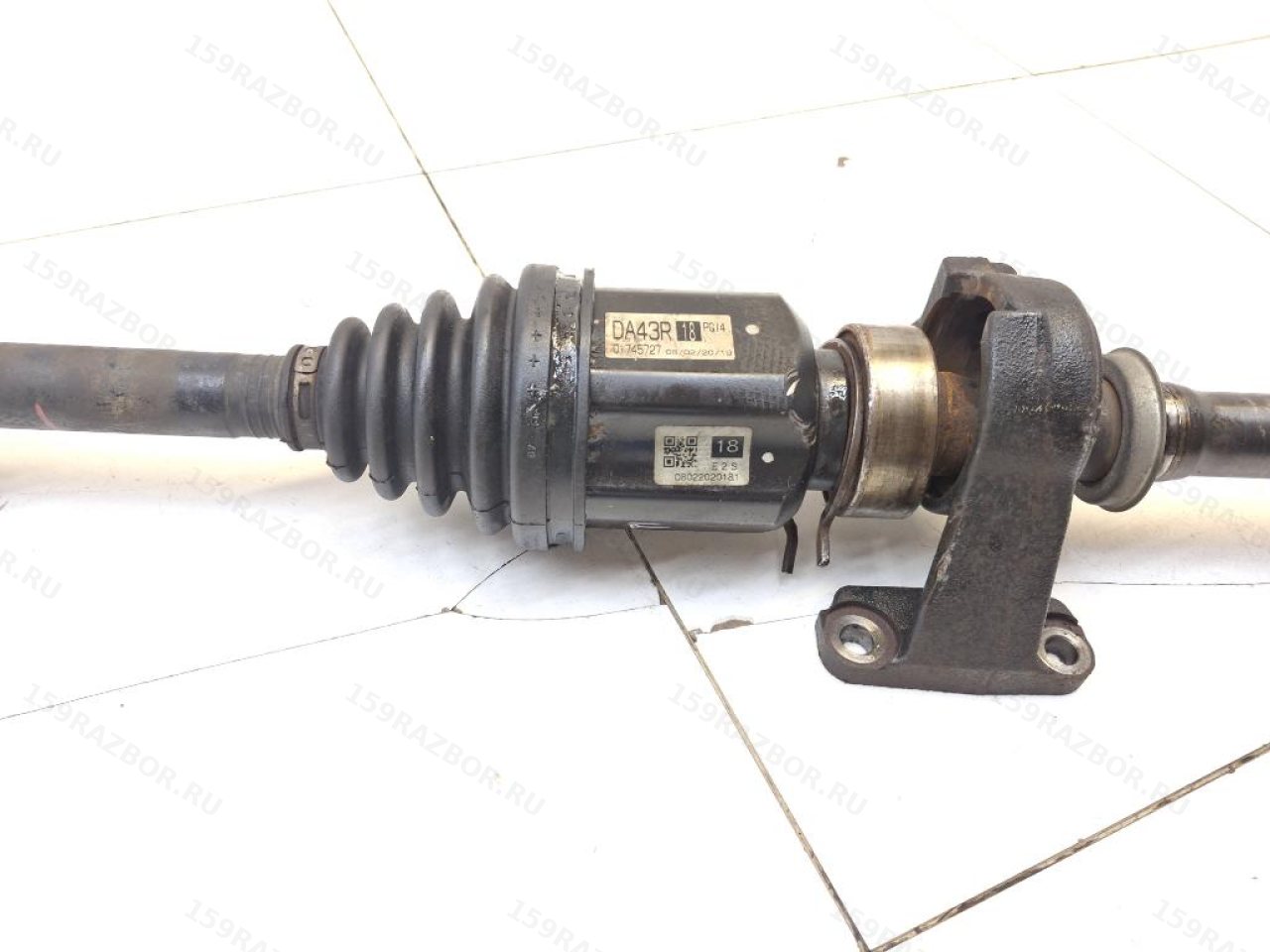

У правого переднего привода RAV4 XA30 конструкция интереснее, чем у простой короткой полуоси. В каталоге Toyota рядом с 43410-42170 отдельно показаны подшипник приводного вала и его опорный кронштейн.

Такая опора помогает поддерживать длинный правый привод и правильно позиционировать его относительно двигателя и трансмиссии. Поэтому при покупке б/у узла полезно обратить внимание не только на ШРУСы, но и на состояние промежуточной опоры.

Опорный подшипник: что проверить

Подшипник правой полуоси должен вращаться без выраженного шума, заедания и ощутимого люфта. Изношенная опора может проявляться гулом или вибрацией, которые иногда ошибочно принимают за неисправность ступичного подшипника или самого ШРУСа.

Если полуось продаётся вместе с кронштейном, дополнительно полезно проверить:

• целостность корпуса кронштейна;
• отсутствие трещин и следов сильного удара;
• посадку подшипника;
• состояние крепёжных отверстий;
• отсутствие заметного люфта в опоре.

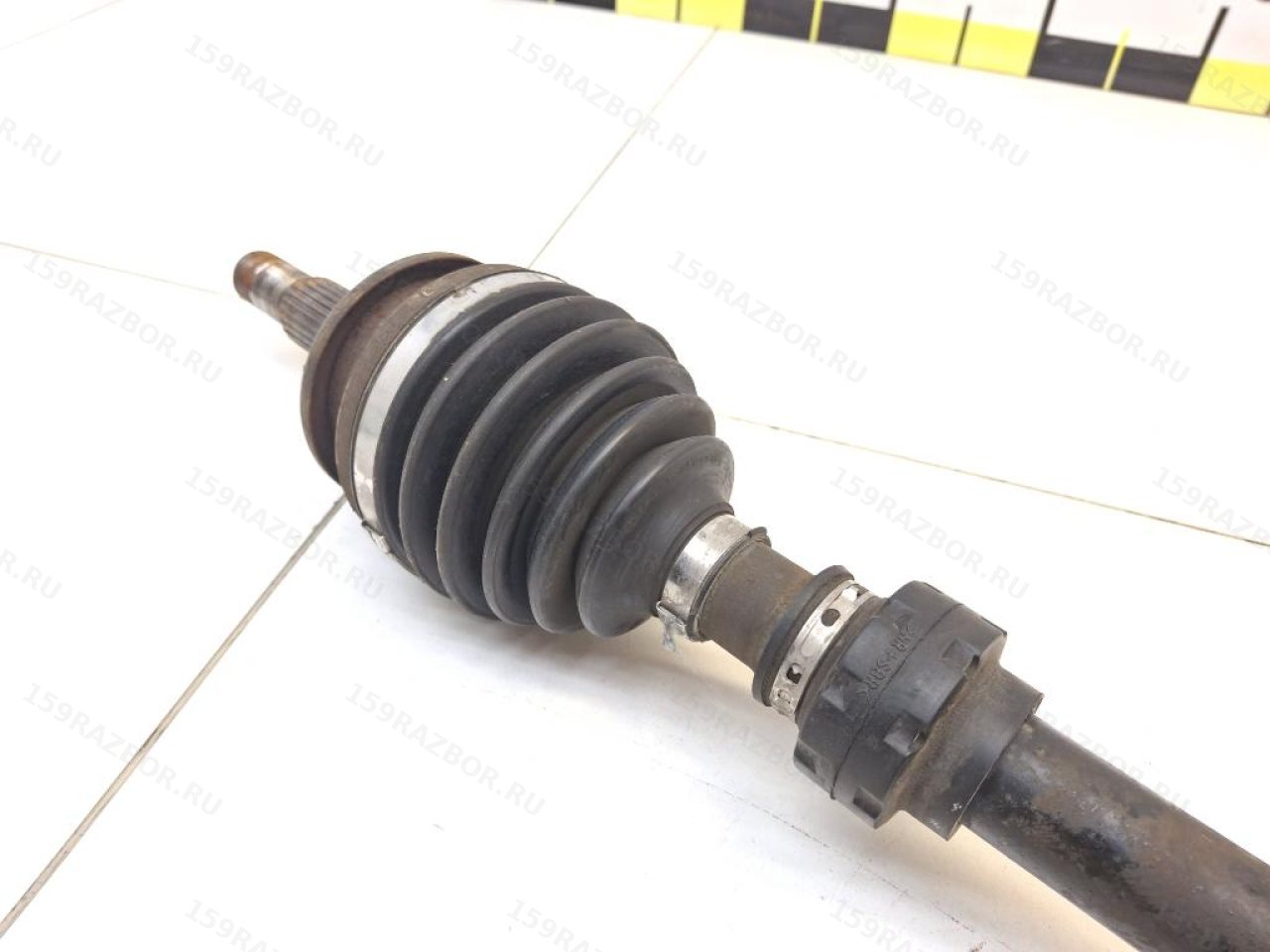

Наружный ШРУС — та самая «граната»

Наружный шарнир обеспечивает передачу момента на колесо при повороте рулевого управления и движении подвески. Именно его чаще всего называют «гранатой».

Характерный симптом сильного износа наружного ШРУСа — ритмичные щелчки или хруст при движении с вывернутыми колёсами под нагрузкой. Однако звук желательно локализовать до покупки привода: похожие щелчки способны создавать и другие детали передней подвески или трансмиссии.

Внутренний ШРУС работает немного иначе

Внутренний шарнир не только передаёт вращение, но и компенсирует изменение расстояния между трансмиссией и ступицей при работе подвески.

При его износе вместо классического хруста на полном вывороте чаще встречаются вибрации при разгоне, толчки или люфт привода. Поэтому слово «ШРУС» без указания внутренний он или наружный для диагностики слишком общее.

Пыльники — один из главных элементов при осмотре б/у привода

ШРУС работает в густой специальной смазке. Пока пыльник герметичен, шарнир защищён от воды, песка и дорожной грязи. После разрыва пыльника смазка выходит наружу, а внутрь быстро попадает абразив.

На б/у полуоси стоит проверить:

• трещины резины в складках;
• следы выброшенной смазки;
• целостность хомутов;
• надрывы около малого и большого посадочного диаметра;
• следы недавней замены пыльника или разборки шарнира.

Свежий целый пыльник сам по себе не гарантирует идеального ШРУСа: если старый чехол долго ездил порванным, износ мог появиться ещё до ремонта.

Что ещё входит в конструкцию правого привода

Каталожная схема Toyota для 43410-42170 показывает не только шарниры и опорный подшипник. В узле присутствуют стопорные кольца, хомуты пыльников и демпфер приводного вала.

Демпфер служит для снижения определённых вибраций и резонансных колебаний длинной полуоси. Если на б/у приводе он предусмотрен штатной конструкцией, его состояние и положение также стоит учитывать при сравнении со старой деталью.

АКПП имеет значение при подборе

У продавца указано «АКПП», и для приводного вала это полезное уточнение. В рамках одного поколения RAV4 существовали разные двигатели, коробки и варианты привода, поэтому полуось не стоит выбирать только по кузовному обозначению XA30.

Наиболее надёжная схема:

Toyota RAV4 XA30 → двигатель → АКПП → 4WD → правая сторона → OEM 43410-42170.

Если номер старой полуоси читается или применимость подтверждается каталогом по VIN, это предпочтительнее сравнения только длины и количества шлицов.

4WD тоже важно

Номер 43410-42170 характерен прежде всего для полноприводных RAV4 XA30 соответствующих исполнений. У переднеприводных вариантов могут использоваться другие приводные валы.

Это хороший пример детали, где внешнее сходство легко вводит в заблуждение: полуоси могут выглядеть почти одинаково, но различаться длиной, внутренним шарниром, шлицами или способом соединения с трансмиссией.

Как проверить б/у полуось перед установкой

• вал: не должен иметь заметного изгиба;
• наружный ШРУС: проверить плавность движения и отсутствие чрезмерного люфта;
• внутренний ШРУС: оценить перемещение и люфт без закусывания;
• пыльники: проверить герметичность и трещины;

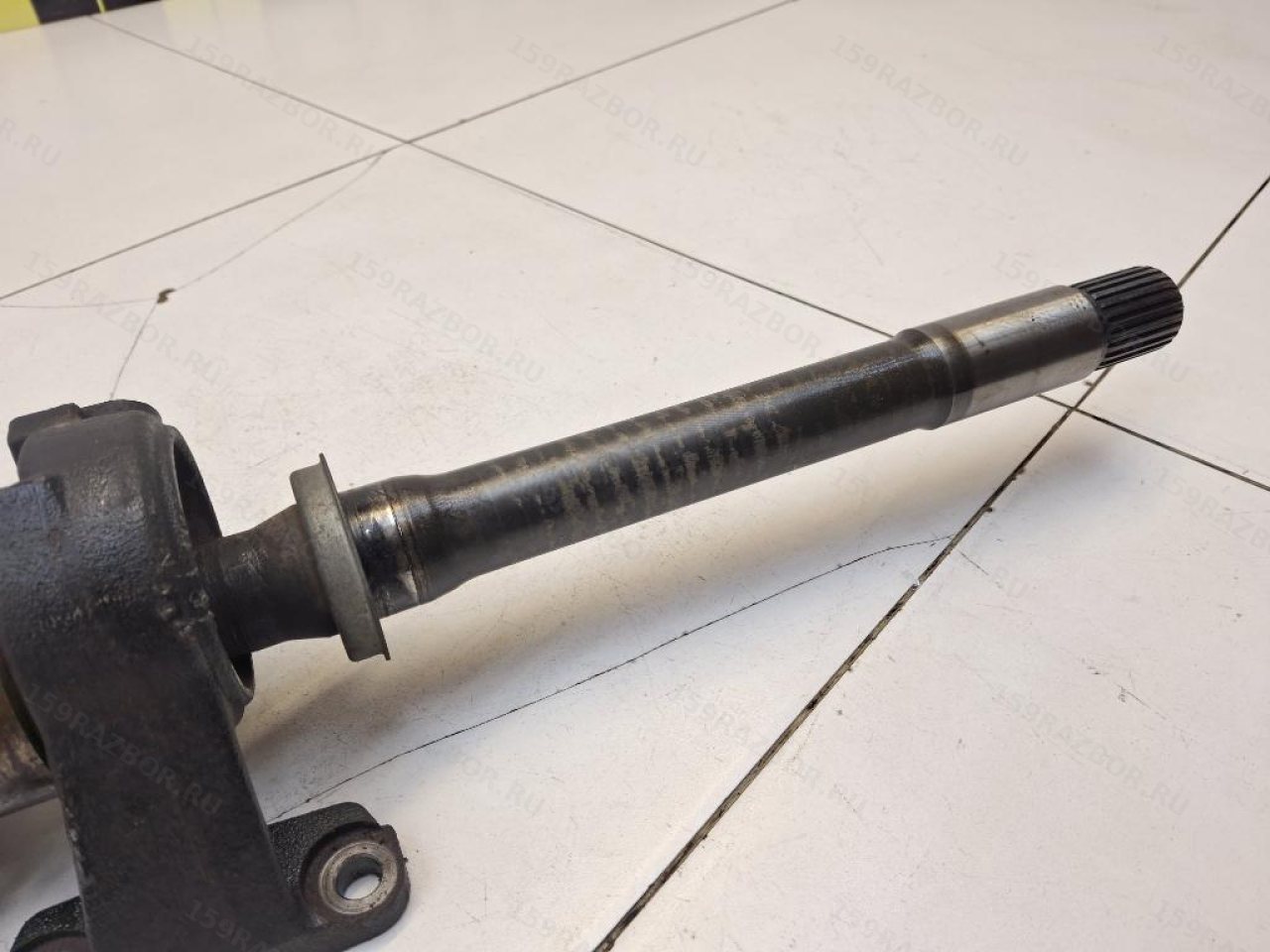

• шлицы: не должны быть замяты или сильно повреждены коррозией;
• резьба: проверить конец со стороны ступичной гайки;
• опорный подшипник: проверить вращение и люфт;
• кронштейн: проверить геометрию и крепёжные отверстия;
• демпфер: проверить его наличие и состояние, если он установлен;
• следы ДТП: обратить внимание на удары по валу и шарнирам.

Гнутый привод может выглядеть вполне нормально

После сильного удара колесом полуось может получить небольшую деформацию без очевидной трещины. На снятой детали это не всегда видно глазом.

После установки погнутый вал способен создавать вибрацию, особенно с ростом скорости или под нагрузкой. Поэтому происхождение детали с сильно повреждённой передней частью автомобиля имеет значение даже при целых пыльниках.

Не путать вибрацию привода с неисправностью ступицы

Гул и вибрация передней части автомобиля имеют много возможных источников. Ступичный подшипник чаще даёт гул, зависящий от скорости и нагрузки в повороте. Внутренний ШРУС способен сильнее проявляться именно при разгоне, а наружный — щёлкать при вывернутом руле.

Опорный подшипник правой полуоси добавляет ещё один возможный источник шума. Поэтому замена всего привода наугад не всегда является лучшей диагностической стратегией.

Почему OEM полезнее измерения длины

При подборе полуосей иногда пытаются сравнивать общую длину и число шлицов. Эти параметры действительно важны, но два привода могут совпасть по нескольким размерам и всё равно отличаться внутренним шарниром, опорой или положением демпфера.

43410-42170 сразу задаёт гораздо более точную конфигурацию узла. Измерения лучше использовать как дополнительную проверку, а не вместо каталожного номера.

Номер может встречаться без дефиса

Один OEM записывается в двух основных формах:

• 4341042170;
• 43410-42170.

Это один и тот же номер Toyota. При поиске по разборкам и каталогам полезно проверять обе записи.

Коротко по позиции 43410-42170

• автомобиль: Toyota RAV4 третьего поколения;
• кузов: XA30;
• деталь: передняя правая полуось / привод в сборе;
• OEM: 43410-42170;
• сторона: правая;
• ось: передняя;
• трансмиссия по данным продавца: АКПП;
• характерное применение: полноприводные исполнения XA30;
• в составе конструкции: внутренний и наружный ШРУСы, опорный подшипник, кронштейн и другие элементы привода;
• при осмотре: проверить пыльники, шарниры, шлицы, вал и опорный подшипник.

Фотографии и актуальная цена находятся в карточке 159RAZBOR.RU. При замене переднего привода основной ориентир — OEM 43410-42170 и соответствие конкретному исполнению Toyota RAV4 XA30.
