Запчасти Тойота РАВ4 (Toyota RAV4) в Перми

Что проверить перед заявкой на запчасть для Тойота РАВ4

• поколение и индекс кузова: XA20, XA30, XA40 или XA50;
• точное название узла и место его установки;
• OEM-номер, артикул или заводскую маркировку, если они доступны;
• год выпуска, двигатель и коробку передач, когда они влияют на исполнение детали;
• передний или полный привод и конкретную разновидность системы 4WD;
• левую или правую сторону, переднее или заднее расположение;
• крепления, посадочные места, форму корпуса и разъёмы по фотографиям;
• комплектность конкретной б/у детали по карточке.

Для RAV4 удобно пользоваться последовательностью кузов → узел → номер → исполнение → фото. Даже выражение «редуктор на Рав 4» слишком расплывчато: в зависимости от поколения и системы полного привода речь может идти о разных по конструкции агрегатах. То же касается рычагов, приводов, датчиков, электронных блоков и кузовных деталей.

РАВ4 XA20, XA30, XA40 и XA50 — почему поколения нельзя смешивать

RAV4 XA20 — уже возрастное поколение, поэтому при выборе кузовных и механических деталей особенно важны фактическое состояние металла, резьбовых соединений и крепёжных точек. Для старого РАВ4 номер детали полезно сочетать с фотографиями: за годы эксплуатации на машине могли менять узлы на детали другой ревизии или производителя.

RAV4 XA30, который часто ищут как «РАВ4 30», «Рав 4 третьего поколения» или просто «тридцатка», широко представлен на вторичном рынке. Здесь стоит внимательно различать детали переднеприводных и полноприводных машин, двигатели и элементы задней подвески. Именно для части автомобилей этого поколения Toyota выпускала несколько технических и отзывных программ по отдельным узлам.

RAV4 XA40 — «РАВ4 40» или «сороковка» — уже заметно отличается от XA30 по кузову, салону, электрике и трансмиссии. При подборе агрегатов АКПП особенно важны номер коробки и гидротрансформатора, а для кузовщины — рестайлинг и конкретное исполнение детали.

RAV4 XA50 получил ещё более сложную электронику и несколько вариантов силовой установки и полного привода. Здесь особенно опасно подбирать дорогостоящий узел только по внешнему сходству: бензиновая, гибридная и различные AWD-версии могут использовать принципиально разные компоненты.

XA30: задние рычаги и регулировка подвески

Для части Toyota RAV4 2006–2011 годов существовала заводская отзывная кампания по заднему нижнему рычагу No. 1. Суть проблемы была связана с регулировочным соединением рычага: при неправильной процедуре затяжки после регулировки углов установки колёс могла развиваться коррозия резьбовой части и ослабление соединения.

Для авторазбора этот нюанс полезен не как утверждение «у XA30 плохие рычаги», а как подсказка при осмотре б/у подвески. Если подбирается задний рычаг, тяга или регулируемый элемент, нужно проверить резьбу, регулировочный участок, сварные швы, сайлентблоки и места крепления. В Перми, где возрастная подвеска регулярно видит влагу, снег и дорожную химию, состояние металла особенно разумно оценивать предметно.

Не стоит называть любой элемент задней многорычажки просто «косточкой». Для точного поиска определите, какой именно рычаг снят с автомобиля: продольный, поперечный, регулируемый или другой элемент. Сравнение формы и расположения сайлентблоков часто помогает не хуже общего названия.

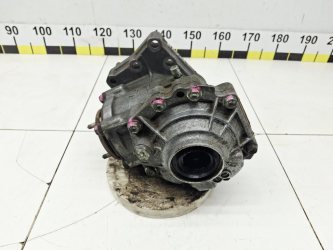

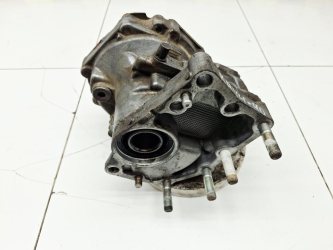

Полный привод XA30: редуктор и муфта заднего дифференциала

Для части RAV4 4WD 2006–2012 Toyota отдельно документировала характерный гул или рокот от муфты заднего дифференциала. В заводской программе причиной указанного проявления связывали с загрязнением переднего подшипника муфты.

Поэтому запросы «гудит редуктор РАВ4», «муфта полного привода RAV4» или «задний редуктор Рав 4» лучше сначала превратить в нормальный диагноз. Шум сзади могут создавать также ступичный подшипник, кардан, шины или другие элементы трансмиссии. Покупать редуктор в сборе только по факту гула — не лучший вариант.

Если неисправный узел уже определён, при выборе б/у детали сверяйте номер редуктора или муфты, тип привода, крепления, фланцы и маркировку корпуса. Понятия задний редуктор, дифференциал и муфта подключения заднего привода связаны между собой, но это не всегда одна и та же деталь.

Двигатель 2AZ-FE: почему «мотор от РАВ4» — плохой критерий

На части RAV4 с двигателем 2AZ-FE Toyota документировала случаи повышенного расхода моторного масла и выпускала отдельную программу для определённых автомобилей с этим мотором. Такой документ не означает, что любой 2AZ обязательно расходует масло, но для покупки двигателя с разборки это полезный повод собирать больше информации об агрегате.

При поиске мотора, блока цилиндров, поршневой группы или навесного оборудования лучше указывать код двигателя и сверять OEM-номера. Фразы «двигатель на РАВ4 2.4» или «мотор на тридцатку» оставляют слишком много неопределённости.

Для навесного оборудования — генератора, стартера, компрессора кондиционера, дросселя, форсунок — код двигателя тоже полезен. Даже когда детали механически похожи, могут различаться кронштейны, разъёмы, шкивы или электрические характеристики.

XA40: гидротрансформатор, АКПП и характерная дрожь

Для части RAV4 2013–2015 годов Toyota выпускала технические документы по кратковременной вибрации во время режима блокировки гидротрансформатора. В англоязычной документации это называется torque converter flex lock-up shudder. Водитель может описывать такое проявление как дрожь или мелкую вибрацию при спокойном разгоне.

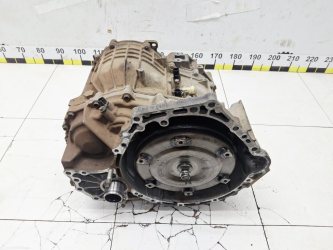

Для разбора интерес здесь вполне практический. Гидротрансформатор, который механики часто называют «бубликом», коробка в сборе и управляющие элементы АКПП должны подбираться по конкретной модификации. Для затронутых автомобилей Toyota указывала коробки семейства U760E/U760F, поэтому одного обозначения «АКПП RAV4 XA40» недостаточно.

Сама вибрация ещё не является диагнозом коробки. Но если после диагностики требуется именно гидротрансформатор или АКПП, сравнивайте номер агрегата, маркировки корпуса и исполнение трансмиссии. Это значительно надёжнее подбора по году и фотографиям.

XA50: обычный AWD, Torque Vectoring и гибрид — разные системы

В пятом поколении РАВ4 тема полного привода стала заметно сложнее. У отдельных комплектаций используется Dynamic Torque Vectoring AWD, у гибридных версий заднюю ось приводит отдельный электромотор, а переднеприводные автомобили вообще не имеют соответствующих задних агрегатов.

Для определённых RAV4 Adventure и Limited 2019–2020 годов с Dynamic Torque Vectoring AWD Toyota выпускала сервисные документы по постороннему гулу или рокоту при подключении и отключении системы. В документации фигурируют передний transfer case и задний дифференциал. Это очень хороший пример, почему запрос «раздатка XA50» требует уточнения комплектации и вида AWD.

При подборе таких узлов сверяйте полный каталожный номер, маркировку, привод и разъёмы. Внешне похожий корпус от другой версии RAV4 может относиться к другой системе и не быть взаимозаменяемым.

Гибридный RAV4 XA50: высоковольтный кабель заднего электромотора

Для определённых RAV4 Hybrid AWD 2019–2022 Toyota отдельно документировала коррозию соединения высоковольтного кабеля заднего тягового электромотора. В заводских материалах фигурируют HV Floor Under Wire Harness и Rear Traction Motor Cable. Коррозия разъёма могла сопровождаться диагностическими ошибками и даже помехами в AM-радио.

Для разборки это интересный нюанс: высоковольтная «коса», разъём заднего электромотора и обычная автомобильная проводка — далеко не одно и то же. Подбирать такие детали нужно строго по гибридной модификации и номеру, а любые работы с высоковольтной системой требуют соответствующей квалификации.

При покупке б/у высоковольтного кабеля особенно важны состояние контактов и разъёма, следы коррозии, повреждения изоляции и соответствие конкретной версии гибридного полного привода. По одной фотографии внешней оболочки оценить такой узел полностью невозможно.

XA50: рейлинги, вода и почему стоит смотреть не только на обшивку потолка

Для части RAV4 2019–2021 Toyota также документировала попадание воды через крепления декоративных элементов или рейлингов крыши. При диагностике производитель предписывал проверять следы воды в районах стоек A, B и C, обшивку потолка и ковровое покрытие.

Для авторазбора этот нюанс важен при выборе не только потолочной обшивки. Если донор имел следы протечки, внимательно стоит относиться к проводке, разъёмам и электронным компонентам, находившимся в зоне попадания влаги. Пятно на потолке может оказаться лишь видимым следствием.

При покупке рейлинга, накладки крыши или крепёжных элементов полезно сверять сами клипсы и уплотняющие элементы. Их состояние может иметь не меньшее значение, чем внешний вид декоративной детали.

Двери, бамперы и наружный пластик РАВ4

По каталогу заметно представлены двери, задние бамперы, накладки, петли и кронштейны. Для кузовщины Toyota RAV4 поколение нужно определять первым делом, а затем учитывать рестайлинг, сторону и конкретное исполнение.

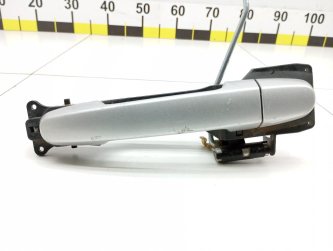

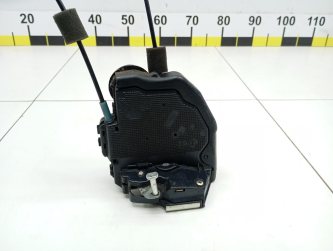

Дверь на РАВ4 — это не только наружная «железка». Внутри работают замок, стеклоподъёмник, стекло, направляющие, проводка и иногда различные электронные компоненты. Поэтому две двери одного поколения могут отличаться по навесному оборудованию, даже если голые металлические панели совпадают.

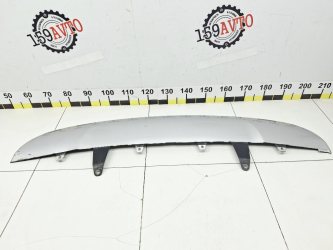

С задним бампером похожая ситуация. Сам пластиковый кожух, усилитель, абсорбер, боковые направляющие и кронштейны бампера — отдельные детали. Если в запросе фигурирует просто «задний бампер РАВ4», стоит заранее уточнить, нужен ли только наружный пластик или узел с дополнительными элементами.

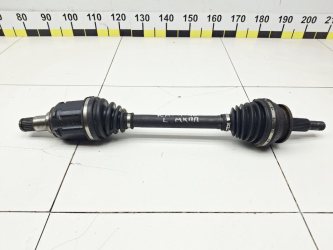

Полуоси, приводы и ступичная часть

Полуось в разговоре часто называют просто приводом. Для RAV4 при подборе такой детали имеют значение поколение, сторона, привод автомобиля, двигатель и конструкция трансмиссии. Сравнивают длину, шлицы, наружный и внутренний ШРУС, пыльники и посадочные участки.

Формулировка «привод на Рав 4» недостаточно точна даже после указания поколения. Передняя левая и правая полуоси отличаются, а полноприводная версия добавляет собственные элементы трансмиссии. Если старая деталь уже снята, фотография и маркировка значительно упрощают сравнение.

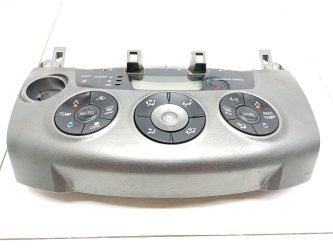

Датчики, электронные блоки и проводка

Для электронной части РАВ4 главный принцип прост: номер важнее похожего корпуса. Датчики, блоки управления и жгуты проводки могут иметь одинаковые разъёмы или форму, но различаться по назначению и внутреннему исполнению.

У датчика сверяют OEM, место установки, корпус, фишку и количество контактов. У электронного блока — полный каталожный номер и маркировку. У жгута проводки, или «косы», дополнительно сравнивают ответвления, набор фишек, места крепления и конфигурацию автомобиля.

На Toyota длинный заводской номер зачастую оказывается намного полезнее общего запроса «датчик РАВ4» или «блок на Рав 4». Если маркировка старой детали читается, лучше начинать поиск именно с неё.

«Болячки» модели — ориентир для диагностики, а не список деталей под замену

За годы эксплуатации RAV4 накопилось много заводских бюллетеней, отзывов и пользовательского опыта. Важно правильно их трактовать: технический документ обычно относится к конкретному периоду выпуска, двигателю, коробке или комплектации. Он не означает, что любой РАВ4 соответствующего поколения обязательно имеет описанную неисправность.

Для каталога б/у запчастей такая информация полезна прежде всего как карта проверки. Для XA30 стоит внимательнее разобраться, какой именно элемент задней подвески или полного привода нужен; для XA40 при работе с АКПП — определить коробку и гидротрансформатор; для XA50 — не смешивать разновидности AWD, гибридные компоненты и обычную трансмиссию.

Правильный диагноз экономит больше времени, чем самый длинный список запчастей. Если неисправный узел уже определён, дальше подбор становится технической задачей: кузов, номер, сторона, крепления, разъёмы и фотографии.

В карточках 159RAZBOR.RU можно сравнить конкретные б/у детали по фото и доступным номерам. Если поколение, исполнение или применимость выбранной позиции остаются неочевидными, данные лучше дополнительно проверить через оператора.
