Кулак поворотный передний левый Toyota RAV4 XA30 2008 б/у

Передний кулак Toyota RAV4 XA30 43212-42080: OEM, устройство и комплектность

Что представляет собой передний поворотный кулак

Поворотный кулак — один из основных элементов передней подвески и рулевого управления. В каталогах Toyota для этой детали используется название Knuckle, Steering. На авторазборках также встречаются названия «цапфа», «кулак» и «ступичный кулак».

На RAV4 XA30 передняя подвеска построена по схеме MacPherson. Кулак служит опорой ступичного узла и связывает колесо со стойкой подвески, нижним шаровым соединением и рулевым приводом. При повороте руля именно кулак вместе со ступицей изменяет направление переднего колеса.

OEM 43212-42080 — передний левый кулак

Номер 43212-42080, также записываемый как 4321242080, Toyota каталогизирует как Knuckle, Steering, LH — левый поворотный кулак.

Для противоположной стороны используется отдельный OEM 43211-42080 — Knuckle, Steering, RH. Поэтому номер из карточки однозначно подтверждает заявленное расположение детали: передняя левая сторона.

RAV4 ACA30, двигатель 1AZ-FE и 2008 год

Данные карточки хорошо согласуются с каталогом Toyota. Для европейского RAV4 с модельным кодом ACA30 и двигателем 1AZ-FE в разделе Front Axle Arm & Steering Knuckle указан левый кулак 43212-42080.

Каталожный период применения этого номера для соответствующих исполнений XA30 охватывает 2008 год. Поэтому связка RAV4 XA30 + 2008 + 1AZ-FE + 43212-42080 выглядит штатной и логичной.

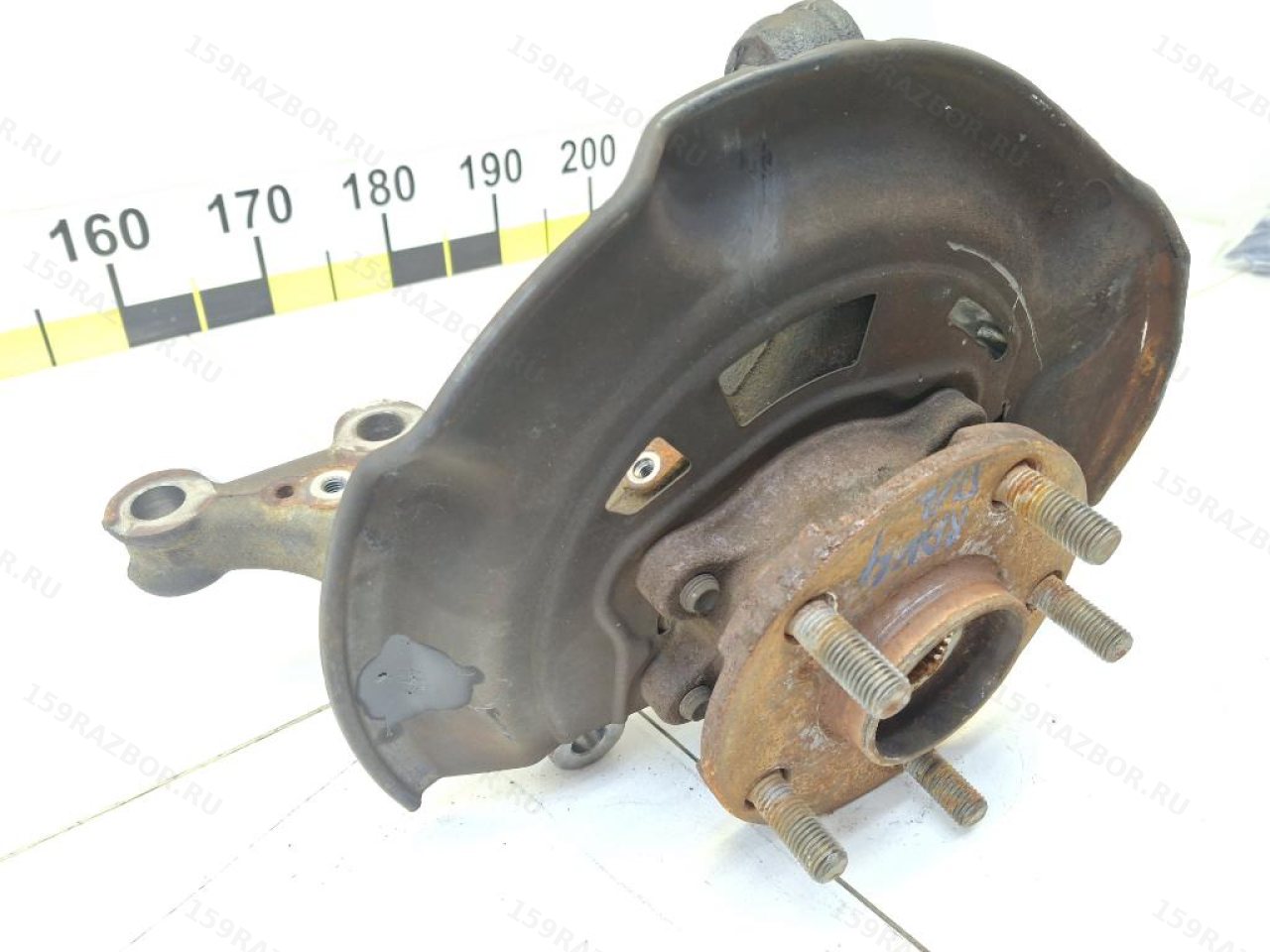

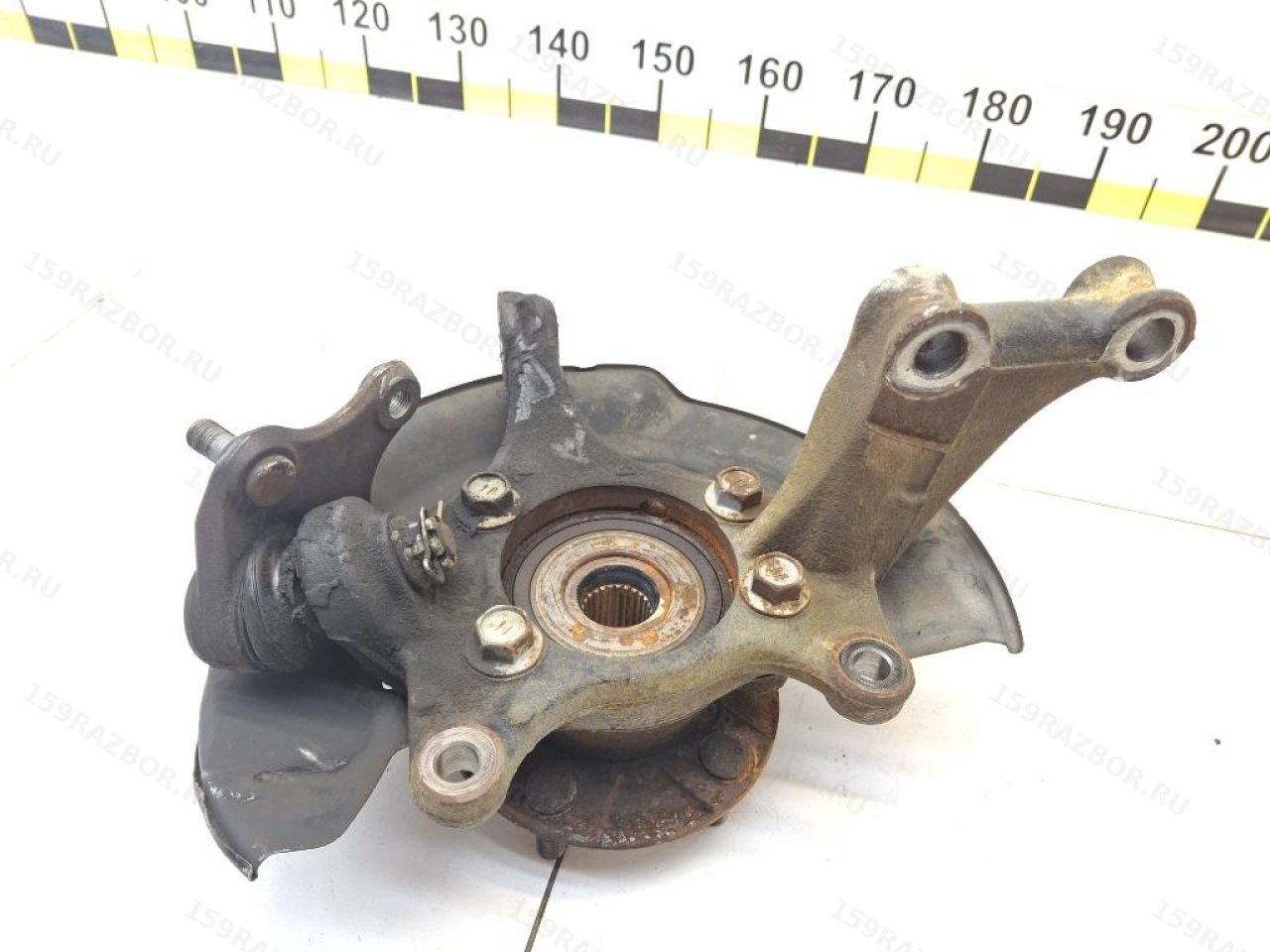

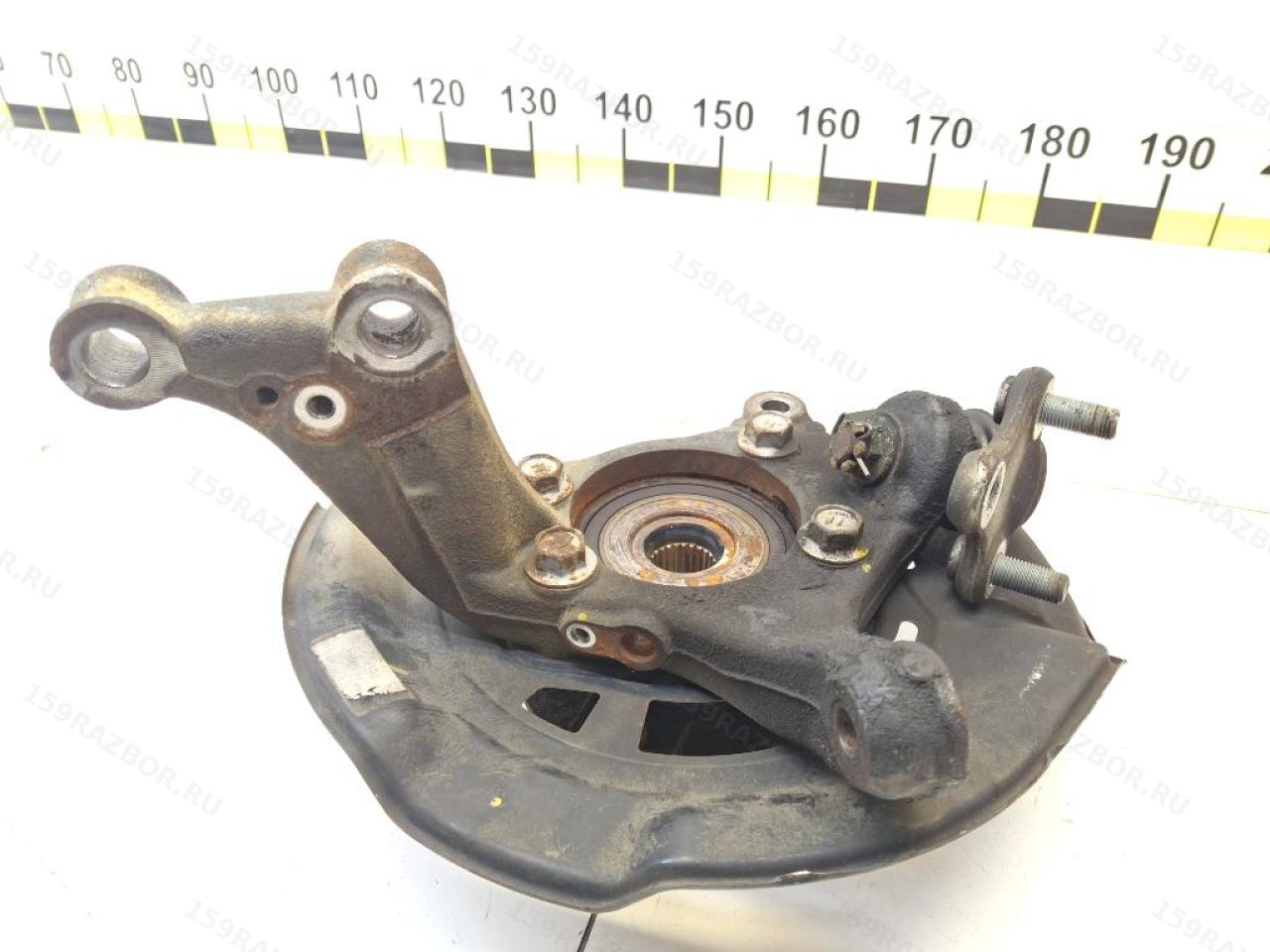

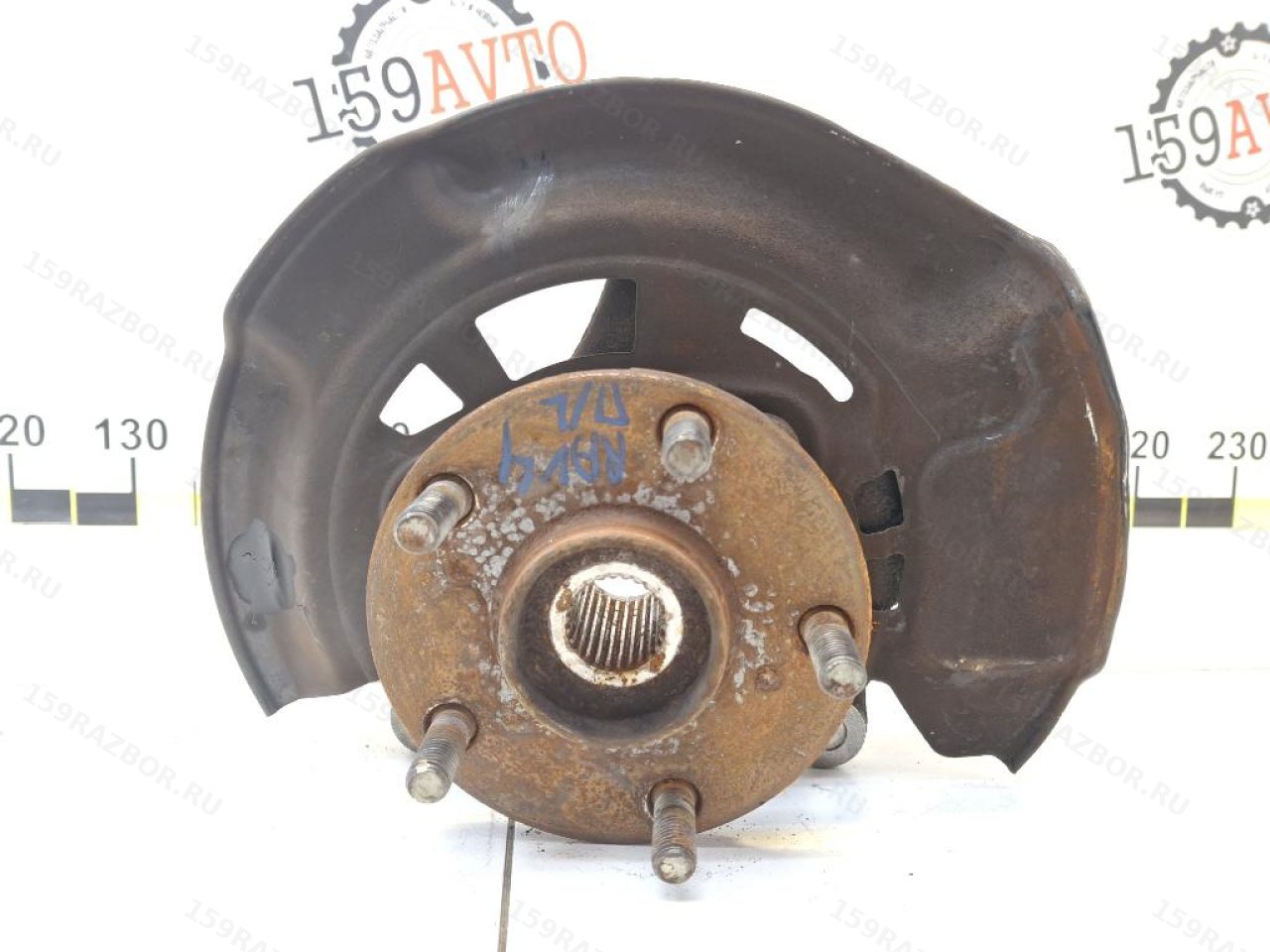

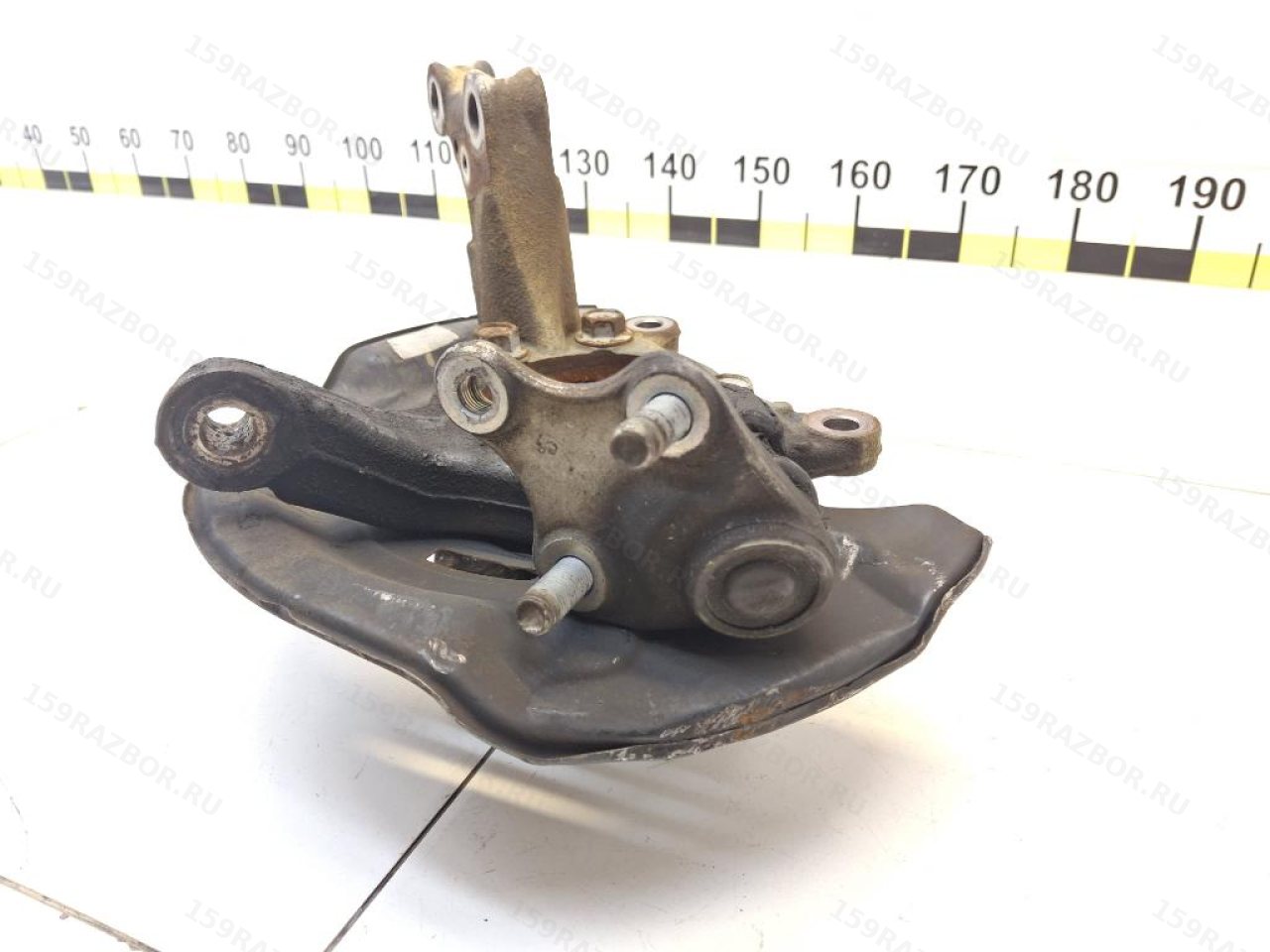

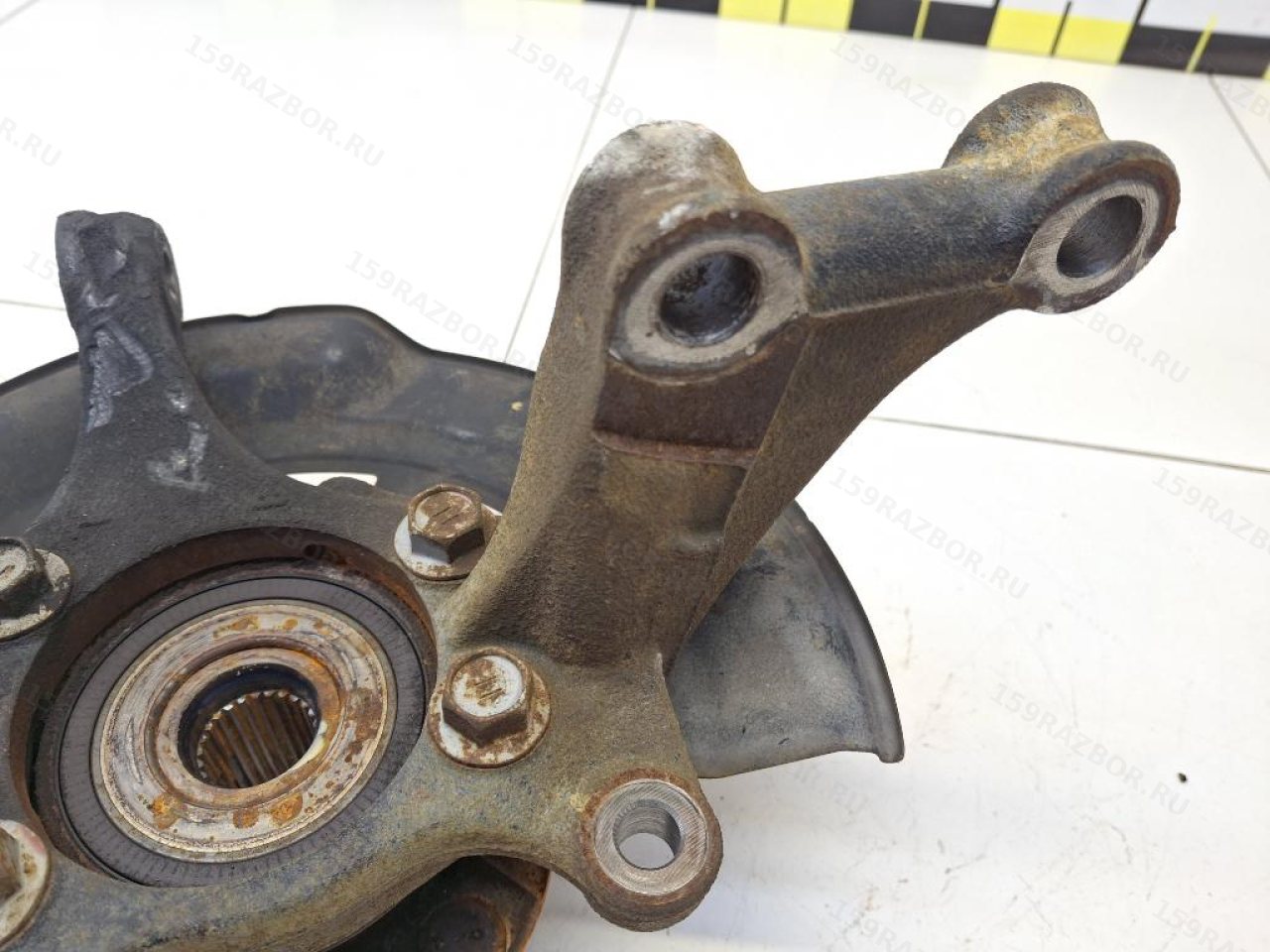

Кулак продаётся со ступицей

По данным продавца, данный кулак предлагается со ступицей. Это фактическая комплектность конкретной б/у позиции, а не расшифровка OEM 43212-42080.

В каталоге Toyota ступичный узел проходит отдельно от steering knuckle. Поэтому при сравнении этой позиции с новым кулаком по OEM стоит учитывать, что здесь покупатель получает уже более крупный снятый узел.

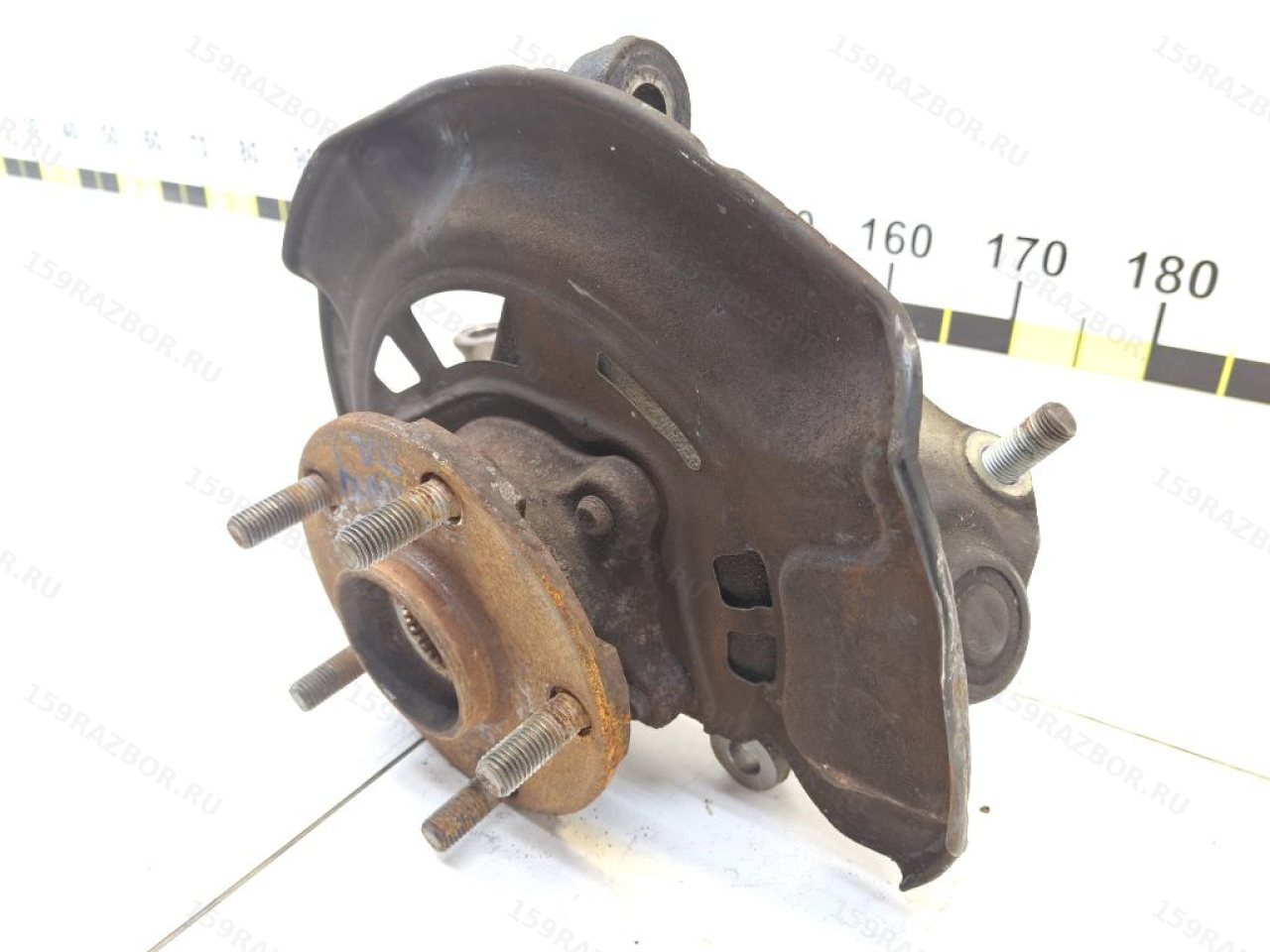

Пыльник тормозного диска также входит в комплект

В seller_comment также указан пыльник тормозного диска — металлический защитный щиток, расположенный с внутренней стороны переднего тормозного диска.

Для левой стороны RAV4 этого периода Toyota каталогизирует такой элемент отдельно как Cover, Disc Brake Dust, Front LH; для ряда исполнений XA30 используется номер 47782-42040. То есть защитный щиток также не входит в смысл OEM кулака, но присутствует в фактической комплектности товара по данным продавца.

Ступица, кулак и тормозной щиток — разные детали

Эти названия на разборках иногда смешиваются, особенно когда весь узел снимается с автомобиля в сборе. Технически их лучше разделять:

• поворотный кулак — несущая деталь подвески и рулевого механизма;
• ступица — узел, на котором устанавливается и вращается колесо;
• пыльник тормозного диска — защитный металлический щиток тормозного механизма.

В этой карточке основная деталь — левый кулак 43212-42080, а ступица и пыльник являются дополнительными элементами продаваемого комплекта.

Новая ревизия OEM 43212-42081

В более поздних каталогах Toyota номер 43212-42080 заменён на 43212-42081. Toyota указывает 43212-42080 как предыдущую версию нового номера.

Это полезно при поиске и каталожной сверке: встреча 43212-42081 вместо номера из карточки не обязательно означает другую деталь. Для данной б/у позиции корректно сохранять исходный OEM 43212-42080, соответствующий детали своего периода.

Двигатель при подборе кулака

В карточке указан двигатель автомобиля-донора 1AZ-FE. Для RAV4 XA30 это помогает точно идентифицировать конкретное исполнение ACA30 и подтверждает применяемость OEM по каталогу.

При этом поворотный кулак 43212-42080 использовался на нескольких исполнениях RAV4 XA30 с разными силовыми установками. Поэтому для этой кузовной детали двигатель является полезным дополнительным идентификатором, но основными параметрами остаются OEM, поколение автомобиля и сторона установки.

Что проверить у б/у кулака

• OEM 43212-42080 и левую сторону установки;
• целостность корпуса кулака и отсутствие видимой деформации;
• места соединения со стойкой подвески и шаровой опорой;
• посадочные и крепёжные поверхности;
• резьбы и крепёжные отверстия;
• состояние ступицы, входящей в комплект;
• состояние защитного щитка тормозного диска;
• отсутствие сильной коррозии в функциональных посадочных зонах.

Почему для кулака важна геометрия

Поворотный кулак определяет положение ступицы и колеса относительно элементов передней подвески. Поэтому для такой б/у детали важнее всего сохранность геометрии и посадочных мест.

После установки кулака и сборки подвески обычно проверяют углы установки колёс. Это позволяет убедиться, что весь собранный передний узел работает в правильной геометрии.

Коротко по позиции

• Автомобиль: Toyota RAV4;
• Поколение: XA30;
• Год автомобиля-донора: 2008;
• Двигатель: 1AZ-FE;
• Деталь: передний поворотный кулак;
• Сторона: передняя левая;
• OEM: 43212-42080 / 4321242080;
• Последующая ревизия: 43212-42081;
• Комплектность по данным продавца: со ступицей и пыльником тормозного диска;
• Производитель в карточке: Toyota.
