Блок управления климат-контролем Toyota RAV4 XA30 б/у (5590042290B0)

Блок климата RAV4 XA30: что нужно знать перед заменой

Этот узел является панелью управления системой отопления и кондиционирования, а не самой «печкой» в сборе. В каталожной терминологии Toyota деталь проходит как Control Assy, Air Conditioner. Через неё водитель задаёт режимы климатической системы, но вентилятор отопителя, радиатор печки, заслонки, приводы и кондиционер являются отдельными узлами.

В разговоре такую деталь могут искать как «климат», «блок климата», «панель печки», «управление отопителем», «блок кондиционера» или «крутилки печки». Для поиска все эти названия полезны, но при окончательном подборе гораздо важнее номер самого блока и его исполнение.

OEM 5590042290B0 — почему важно сверять номер полностью

OEM этой позиции записан как 5590042290B0, а в каталожном формате Toyota — 55900-42290-B0. На самом узле также может фигурировать базовая маркировка 55900-42290.

Для салонных электронных блоков суффикс в конце номера лучше не отбрасывать автоматически. Даже если передняя часть номера совпадает, исполнение панели, цвет отделки или применимость могут различаться. Поэтому безопаснее сравнивать максимально полный номер со старой деталью.

Есть и важный нюанс именно у этого OEM: европейские каталожные записи связывают 55900-42290-B0 с определёнными праворульными RAV4 XA30 и конкретными вариантами оснащения, включая Smart Entry. Поэтому считать этот блок универсальным для любого RAV4 третьего поколения только по индексу XA30 нельзя.

До рестайлинга и после него панели могут отличаться

RAV4 XA30 выпускался достаточно долго, и органы управления климатом менялись вместе с исполнениями автомобиля. Для номера 55900-42290 каталоги показывают применение преимущественно в первой части жизненного цикла поколения, тогда как позднее появляются другие номера блоков.

Поэтому фраза «климат от РАВ4 2006–2012» слишком широкая. Даже если панель физически помещается в центральную консоль, могут отличаться электроника, кнопки, разъёмы и функции.

Для этой детали год автомобиля полезен, но OEM важнее одного года. В данных конкретной карточки год не указан, поэтому мы не назначаем ей точную календарную применимость без дополнительной сверки.

Климат-контроль и обычный кондиционер — не обязательно одна панель

На одном поколении автомобиля могут существовать разные варианты управления микроклиматом: от более простой системы отопителя и кондиционера до автоматического климат-контроля. Внешне центральные панели находятся в одном месте, но электрически и функционально это могут быть разные узлы.

Поэтому если старая деталь потеряна, перед покупкой стоит посмотреть комплектацию автомобиля и фотографии штатной центральной консоли. Наличие похожих трёх регуляторов, дисплея или кнопок ещё не является достаточным подтверждением совместимости.

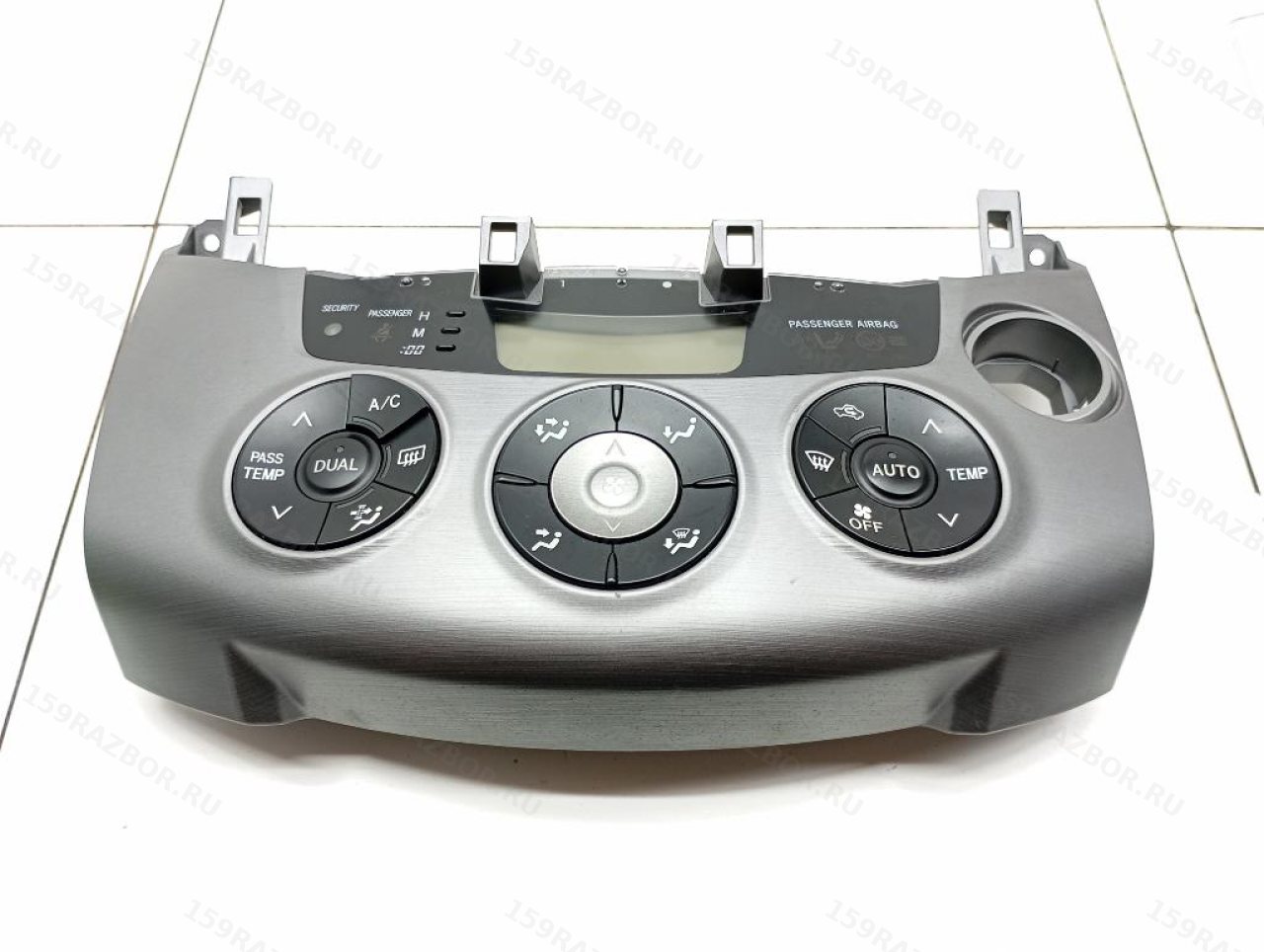

Что проверить по фотографии блока

• OEM 5590042290B0 / 55900-42290-B0;
• расположение и количество кнопок;
• тип регуляторов и пиктограммы на лицевой панели;
• наличие и вид дисплея, если он предусмотрен;
• форму корпуса и направляющих;
• все электрические разъёмы с обратной стороны;
• количество контактов и расположение ключей на фишках;
• целостность защёлок и крепёжных ушек;
• отсутствие следов воды, окисления и перегрева.

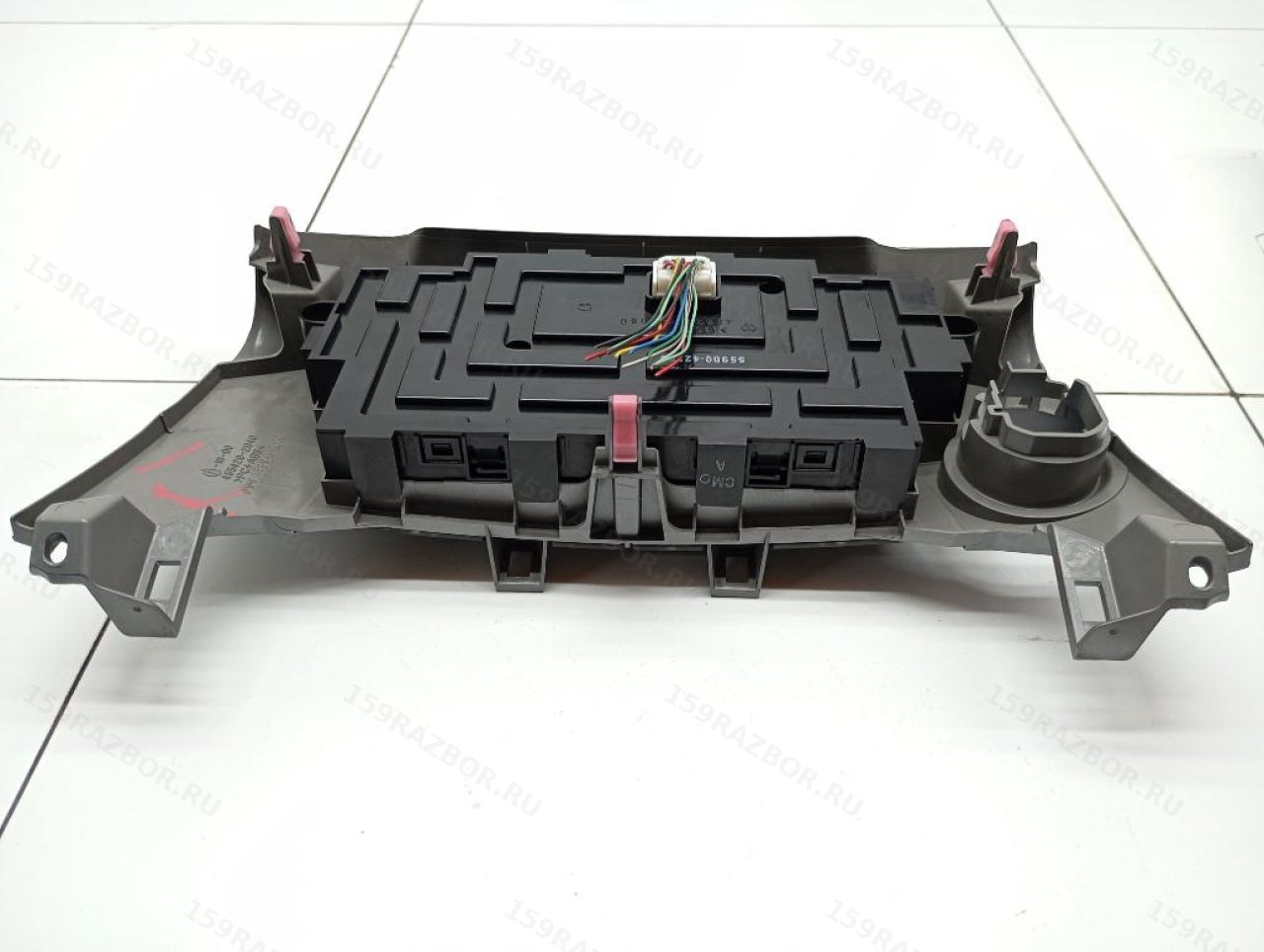

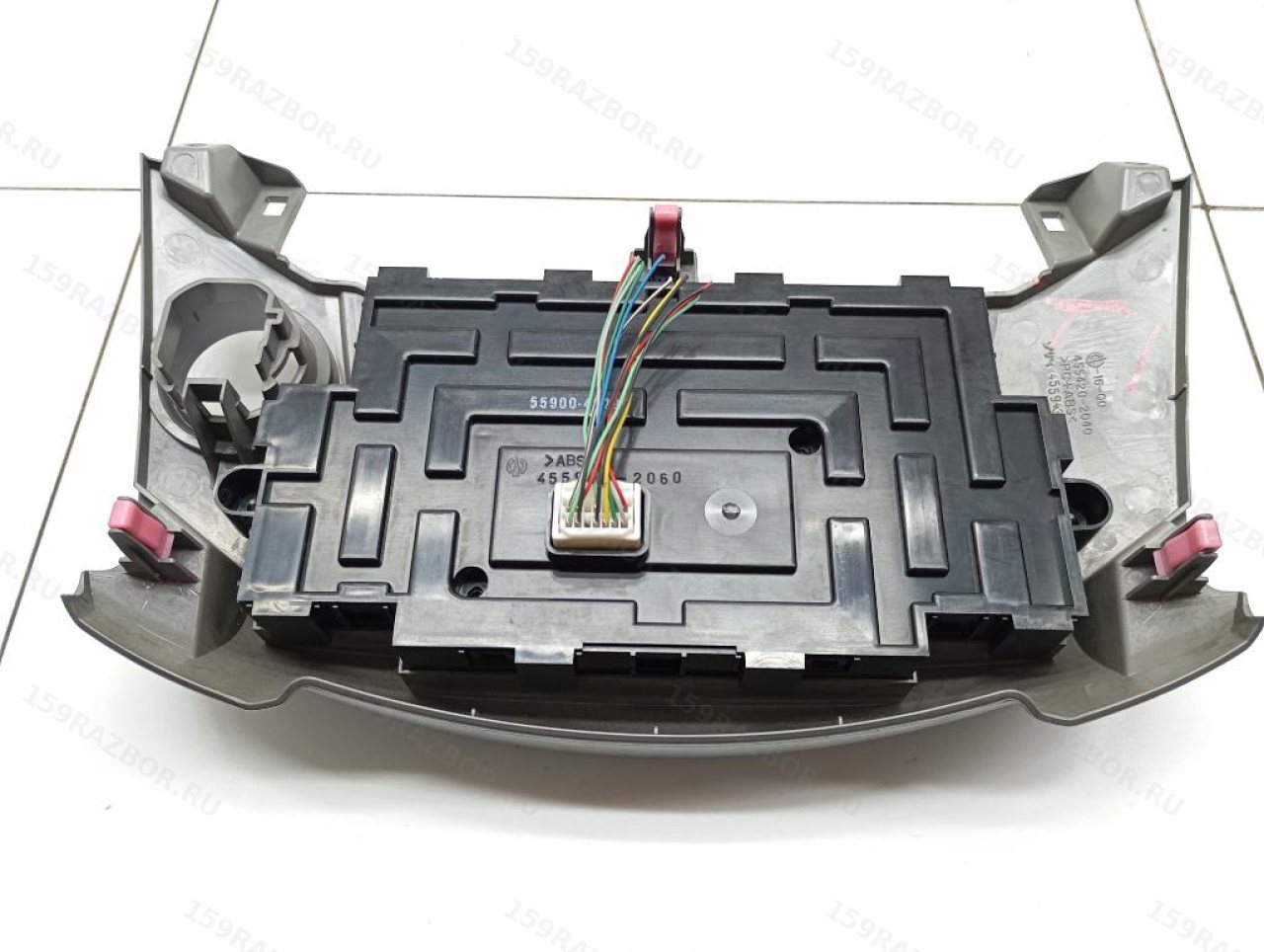

Для такой детали фотографии обратной стороны особенно полезны. Два блока могут выглядеть почти одинаково из салона, но различаться одним разъёмом или расположением контактов.

Если климат не работает — блок управления не обязательно неисправен

Панель управления — лишь одна часть системы HVAC. Если не меняется температура, не переключается направление воздуха или не работает вентилятор, причина может находиться в другом узле: приводе заслонки, моторе отопителя, резисторе или электронном регуляторе вентилятора, проводке, датчике, предохранителе либо самой системе кондиционирования.

Например, ситуация «кнопки работают, но дует только горячим» ещё не доказывает неисправность блока климата. Аналогично отсутствие потока воздуха не означает автоматически, что умерла «панель печки».

Поэтому б/у блок разумнее покупать после хотя бы базовой диагностики. Это особенно актуально для электронных деталей, где замена исправного блока на другой ничего не изменит.

Что чаще повреждается у самой климатической панели

У салонного блока возможны механический износ кнопок и регуляторов, сломанные крепления, неисправность подсветки, повреждение разъёма или внутренней электроники. Также стоит обращать внимание на следы попадания жидкости: центральная консоль находится в зоне, где панель иногда страдает от пролитых напитков.

При выборе б/у детали косметическая потёртость пластика обычно менее критична, чем повреждённая фишка, следы коррозии контактов или сломанное крепёжное ухо.

Можно ли поставить похожий блок с другого RAV4

Подходящая форма центральной панели ещё не означает взаимозаменяемость. У RAV4 XA30 встречались разные номера управления кондиционером, а каталожная применимость зависит от исполнения автомобиля.

Если старый блок сохранился, практическая проверка очень простая: номер → лицевая панель → фишки → крепления. Совпадение всех четырёх признаков намного надёжнее поиска по фотографии с подписью «блок климата RAV4».

«Блок печки» и корпус отопителя — разные запчасти

В разговорной речи название «печка» используется очень широко. Под ним могут подразумевать панель управления, корпус отопителя под торпедо, радиатор печки, мотор вентилятора или всю климатическую установку в сборе.

Эта позиция — именно орган управления климатической системой. Если требуется радиатор отопителя, вентилятор, заслонка или сам корпус HVAC, это уже другая запчасть и другой OEM.

Коротко о позиции

• автомобиль: Toyota RAV4 / Тойота РАВ4;
• поколение: XA30 / ХА30;
• деталь: блок или панель управления климат-контролем;
• альтернативные названия: блок климата, панель печки, управление отопителем и кондиционером;
• OEM: 5590042290B0 / 55900-42290-B0;
• главные признаки для сверки: полный номер, кнопки и регуляторы, разъёмы, крепления и комплектация автомобиля;
• год и двигатель: в данных конкретной позиции не указаны.

Фотографии и актуальная цена б/у блока находятся в карточке 159RAZBOR.RU. Перед заявкой сравните его со старой панелью по OEM, внешнему исполнению и разъёмам. Если остаются сомнения по рынку, комплектации или периоду выпуска Тойота РАВ4 ХА30, применимость лучше дополнительно проверить через оператора.
