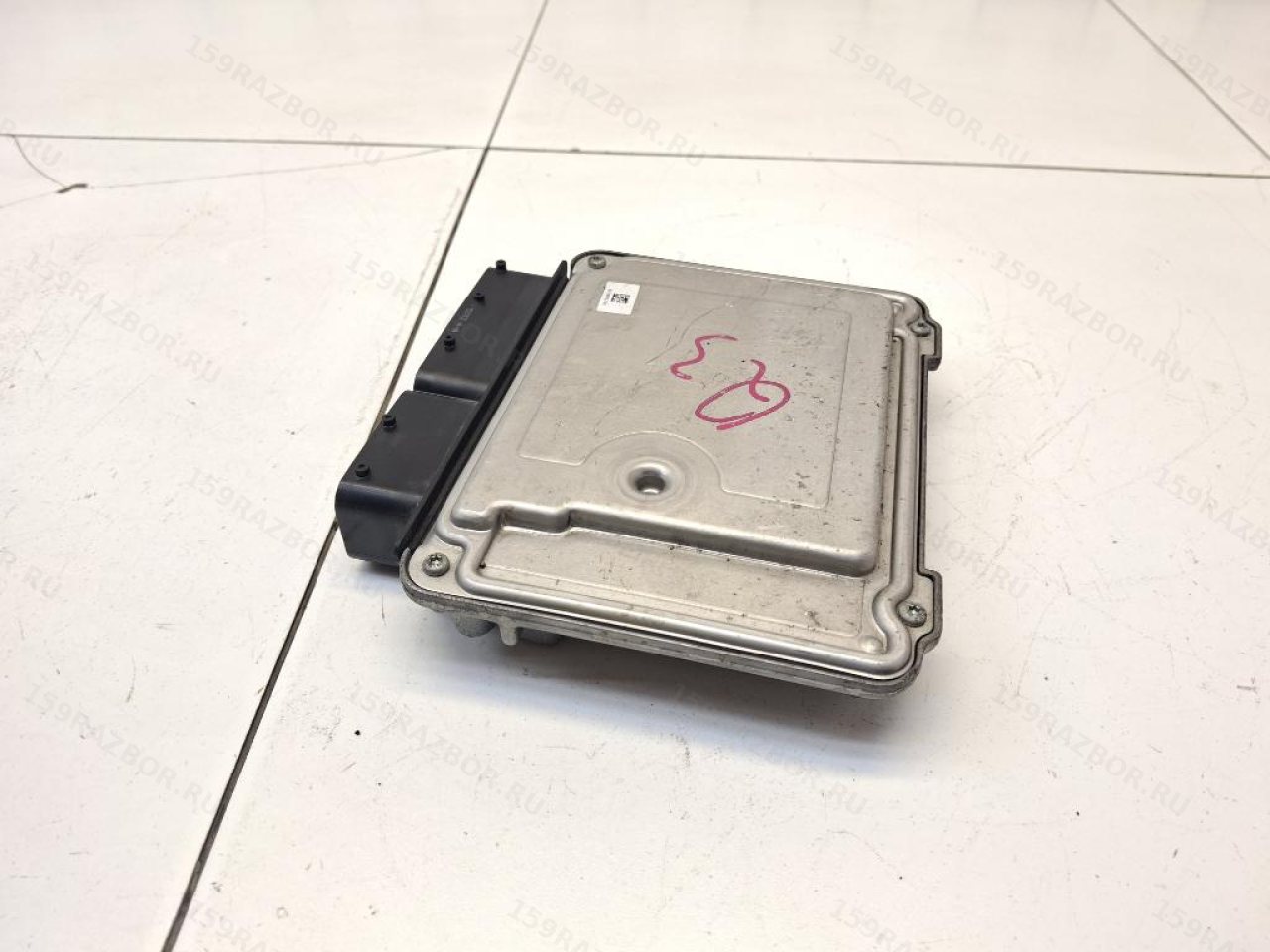

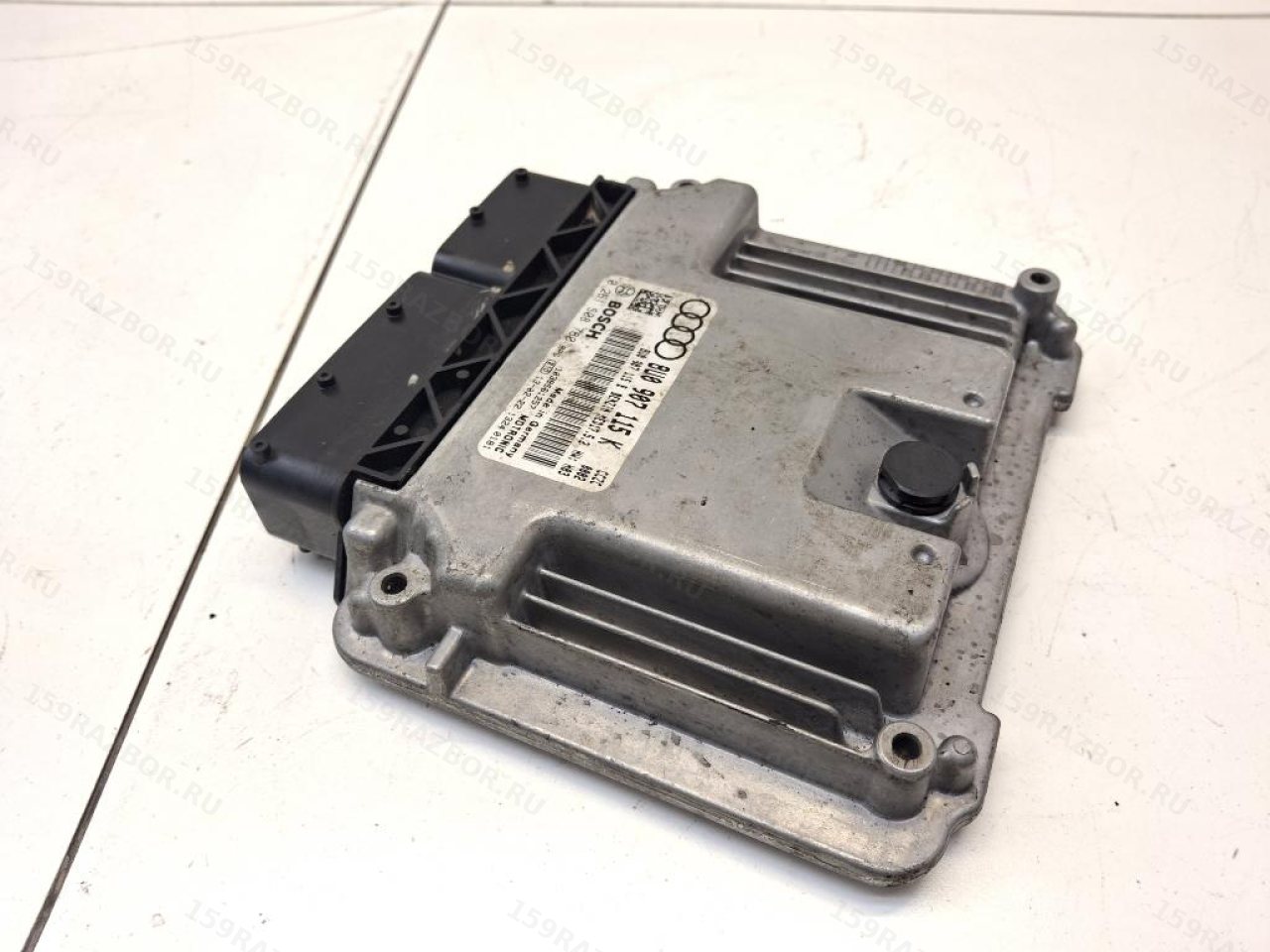

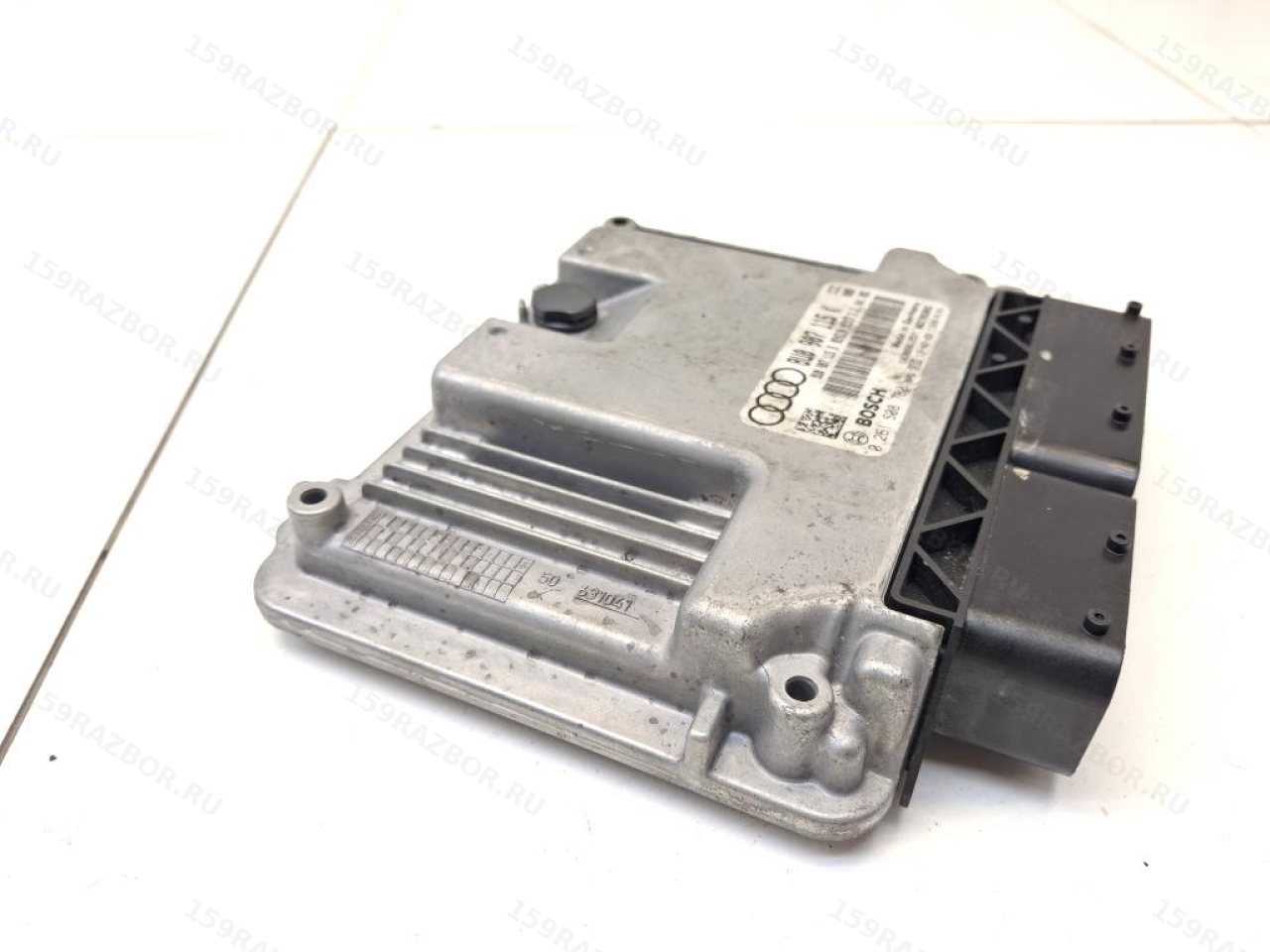

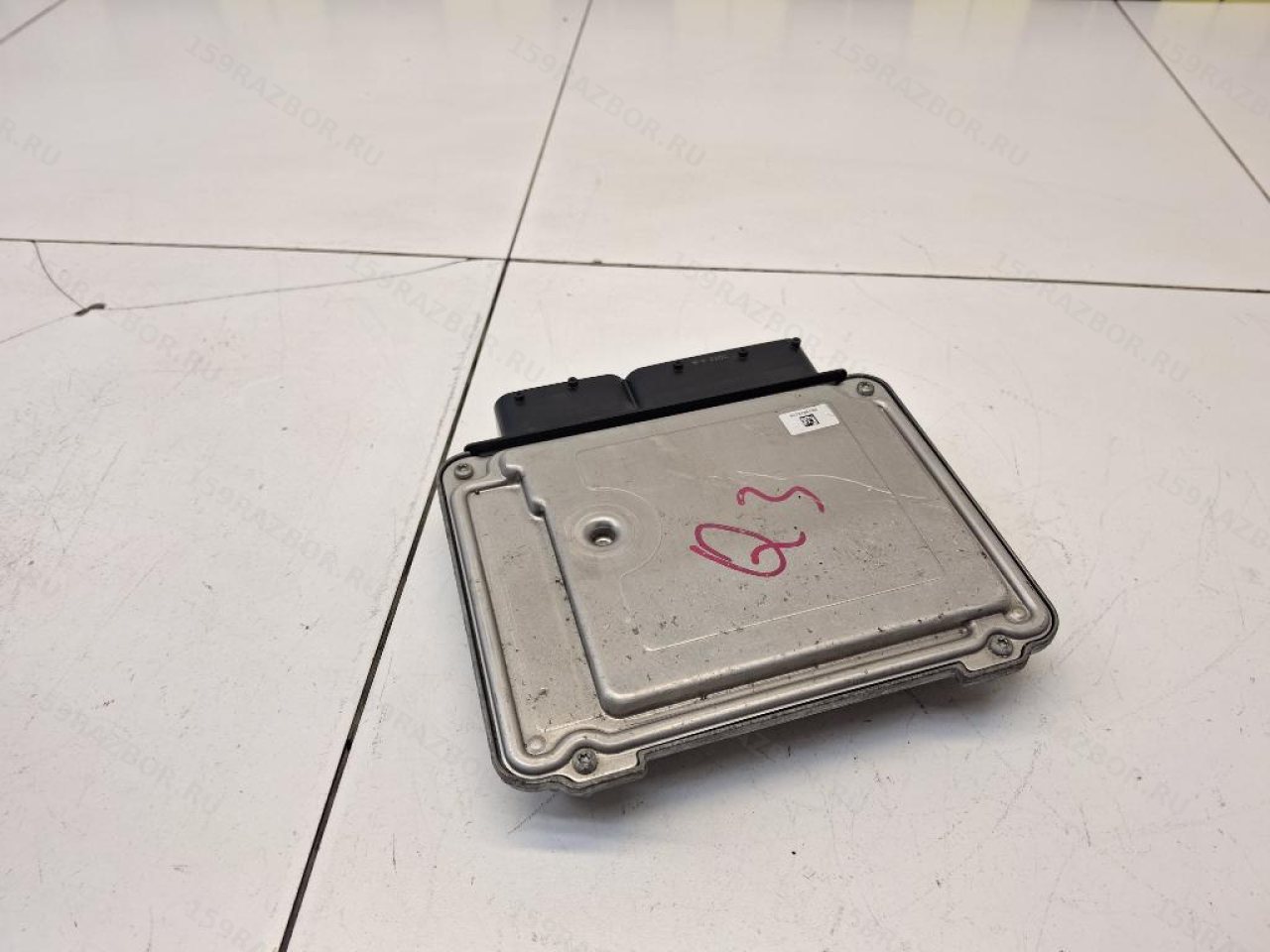

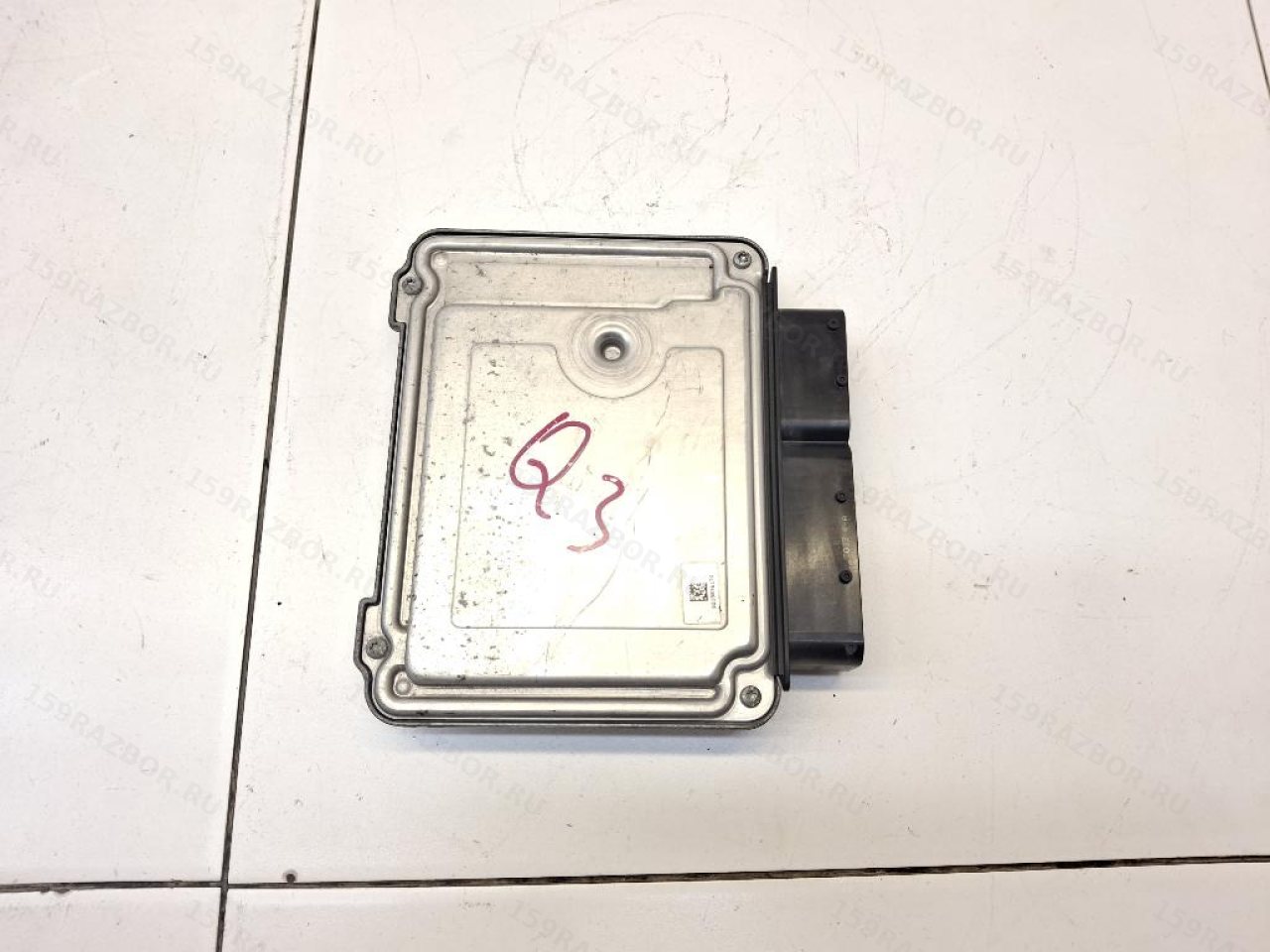

Блок управления двигателем Audi Q3 8U CCZC 8U0907115K

8U0907115K — ЭБУ Bosch MED17.5.2 для Audi Q3 8U

Это блок управления двигателем J623

Номер 8U0907115K, или 8U0 907 115 K, относится к электронному блоку управления двигателем Audi.

В заводской документации он обозначается как:

Engine Control Module J623.

Bosch непосредственно связывает этот Audi-номер со своим блоком:

• семейство: MED17.5.2;
• Bosch: 0261S08780;
• Audi/VAG: 8U0907115K.

Для данной карточки сочетание также включает:

• Audi Q3 первого поколения 8U;
• 2013 год;
• бензиновый двигатель CCZC;
• 2.0 TFSI;
• 125 кВт / 170 л.с.

Что такое Bosch MED17.5.2

Это система электронного управления бензиновым двигателем

MED17.5.2 — семейство блоков Bosch Motronic для бензиновых моторов с электронным управлением впрыском и зажиганием.

На Audi Q3 с CCZC блок одновременно обрабатывает множество параметров двигателя и рассчитывает необходимый крутящий момент.

Он не является отдельным контроллером только форсунок или только турбины — это центральный компьютер силового агрегата.

J623 получает информацию от датчиков

Для расчёта режима работы используются сигналы, связанные с:

• положением педали акселератора;
• частотой вращения коленвала;
• положением распределительных валов;
• температурой двигателя;
• воздухом во впуске;
• давлением наддува;
• давлением топлива;
• составом выхлопных газов;
• детонацией;
• положением дроссельной заслонки;
• другими рабочими параметрами.

Какими узлами управляет ЭБУ CCZC

Форсунки непосредственного впрыска

Электросхема Audi Q3 для двигателя CCZC напрямую связывает J623 с форсунками:

• N30 — цилиндр 1;
• N31 — цилиндр 2;
• N32 — цилиндр 3;
• N33 — цилиндр 4.

Блок рассчитывает момент и продолжительность впрыска в соответствии с режимом двигателя.

Катушки зажигания

J623 также управляет зажиганием каждого цилиндра.

При этом учитываются:

• обороты;
• нагрузка;
• температура;
• детонационная коррекция;
• требуемый крутящий момент.

Наддув

В электрической схеме CCZC с ЭБУ непосредственно связан клапан N75, участвующий в регулировании давления турбонаддува.

Также J623 управляет N249 — клапаном рециркуляции воздуха турбокомпрессора.

Поэтому управление турбиной — часть общей стратегии Motronic, а не полностью автономная функция отдельного устройства.

Топливное давление

С блоком связан регулирующий клапан N276 системы высокого давления топлива.

Для непосредственного впрыска это принципиально важно: ЭБУ должен согласовывать работу форсунок с фактическим и требуемым давлением топлива.

Фазы газораспределения

J623 управляет клапаном N205, отвечающим за регулировку положения распределительного вала.

Таким образом, электронное управление двигателем затрагивает не только топливо и зажигание, но и газораспределительный механизм.

Давление масла

На CCZC в управляющую архитектуру включён клапан N428 регулирования давления масла.

Это особенно показательный пример того, насколько глубоко электронный блок интегрирован в механические системы двигателя.

Электронный дроссель также связан с J623

Педаль газа не управляет заслонкой тросом

На Q3 2.0 TFSI положение педали считывается электронно, а требуемое открытие дроссельной заслонки рассчитывает блок двигателя.

Сам дроссель представлен модулем J338 с электрическим приводом и датчиками положения.

ЭБУ сопоставляет:

• запрос водителя;
• обороты;
• давление наддува;
• ограничения по крутящему моменту;
• работу коробки и систем стабилизации.

Поэтому в современном TFSI дроссель является частью общей torque-based стратегии управления двигателем.

8U0907115K и 8U0907115B — это не просто два взаимозаменяемых OEM

Комментарий продавца содержит склеенную идентификацию

В исходной карточке записано:

«2.0 ЛИТРА, CCZC8U0907115K, 8U0907115B».

Её технически разумно нормализовать как:

• двигатель: CCZC;
• номер ECU: 8U0907115K;
• аппаратная версия: 8U0907115B.

Для этой конфигурации B устойчиво встречается как Hardware Number

Базы исходных прошивок для Audi Q3 CCZC показывают характерную идентификацию:

• ECU / production number: 8U0907115K;
• hardware number: 8U0907115B;
• Bosch hardware: 0261S08780;
• software: 528729;
• software version: 0002.

Поэтому писать в карточке:

«OEM 8U0907115K / 8U0907115B»

как о двух полностью равнозначных каталожных номерах было бы слишком грубо.

HW, SW и OEM — разные уровни идентификации ЭБУ

На электронном блоке одного внешнего номера бывает недостаточно

Для ECU полезно различать:

• VAG part number — номер детали;
• hardware version — аппаратное исполнение платы и блока;
• software identification — версия загруженного программного обеспечения;
• Bosch number — идентификатор производителя электроники;
• coding/adaptations — конфигурация конкретного автомобиля.

Два внешне одинаковых MED17.5.2 могут иметь разное программное исполнение.

Для нашего блока особенно полезен Bosch 0261S08780

Robert Bosch GmbH в собственной сервисной базе непосредственно указывает:

0261S08780 ↔ Audi 8U0907115K.

Это сильный независимый идентификатор, который полезно искать на заводской этикетке корпуса.

Программное обеспечение имеет значение

Одинаковый корпус ещё не означает одинаковую калибровку

Программа ЭБУ содержит множество параметров конкретной силовой установки:

• управление впрыском;
• углы зажигания;
• регулирование наддува;
• ограничение крутящего момента;
• работу дросселя;
• контроль выбросов;
• диагностические алгоритмы;
• взаимодействие с другими блоками автомобиля.

Поэтому при подборе б/у ECU важно не просто найти металлическую коробку с похожими разъёмами.

528729 — подтверждённая программная ветвь для K/B

Для Audi Q3 2013 с CCZC в специализированных базах встречается конфигурация:

8U0907115K / HW 8U0907115B / SW 528729 / 0002.

Однако seller_comment нашей физической детали непосредственно номер программного файла не сообщает.

Поэтому 528729 следует считать подтверждённой конфигурацией данного семейства, а не автоматически присвоенной прошивкой конкретного лежащего на складе блока.

Б/у ЭБУ нельзя считать Plug & Play

J623 участвует в иммобилайзере

Заводная документация Audi Q3 включает Engine Control Module J623 в перечень блоков, участвующих в противоугонной системе.

Следовательно, другой исправный блок с подходящим номером сам по себе ещё не гарантирует запуск двигателя после простой перестановки.

После замены предусмотрена диагностическая процедура

Audi предписывает при замене блока использовать функцию:

Replace Control Module / control module replacing

через заводную диагностическую систему.

В ходе корректной замены необходимо согласовать новый или другой блок с конфигурацией автомобиля.

Это не то же самое, что обычная кодировка опции

Для ECU могут потребоваться разные виды данных:

• кодирование;
• адаптационные значения;
• идентификация иммобилайзера;
• программное исполнение;
• согласование с другими блоками автомобиля.

Поэтому фраза «пропишем блок» в сервисной практике может скрывать несколько совершенно разных операций.

Не путать иммобилайзер и Component Protection

Для данного ECU ключевой вопрос — именно противоугонная авторизация

У Audi существует отдельный механизм Component Protection для ряда электронных модулей.

Однако применительно к двигателю Q3 заводная документация прямо относит J623 к системе immobilizer.

Поэтому при покупке этого б/у блока правильнее спрашивать:

• можно ли адаптировать его к автомобилю;
• совпадает ли аппаратная версия;
• подходит ли программная ветвь;
• какие данные доступны со старого ECU.

Называть любую проблему привязки ECU словом «Component Protection» технически неточно.

Почему старый блок лучше не выбрасывать до завершения замены

Из него могут понадобиться данные

Заводные процедуры замены электронных блоков предусматривают сохранение существующей идентификации, кодирования и адаптационных данных там, где это возможно.

Поэтому неисправный старый ECU желательно сохранять как минимум до успешного запуска и завершения диагностики автомобиля.

Даже блок, который уже не управляет двигателем нормально, иногда ещё способен отдать часть диагностической информации.

Где расположен J623 на Audi Q3

Блок находится в подкапотной зоне у водоотводящего короба

Заводные схемы размещения Q3 показывают J623 в центральной части зоны plenum chamber — под жабо в задней части моторного отсека.

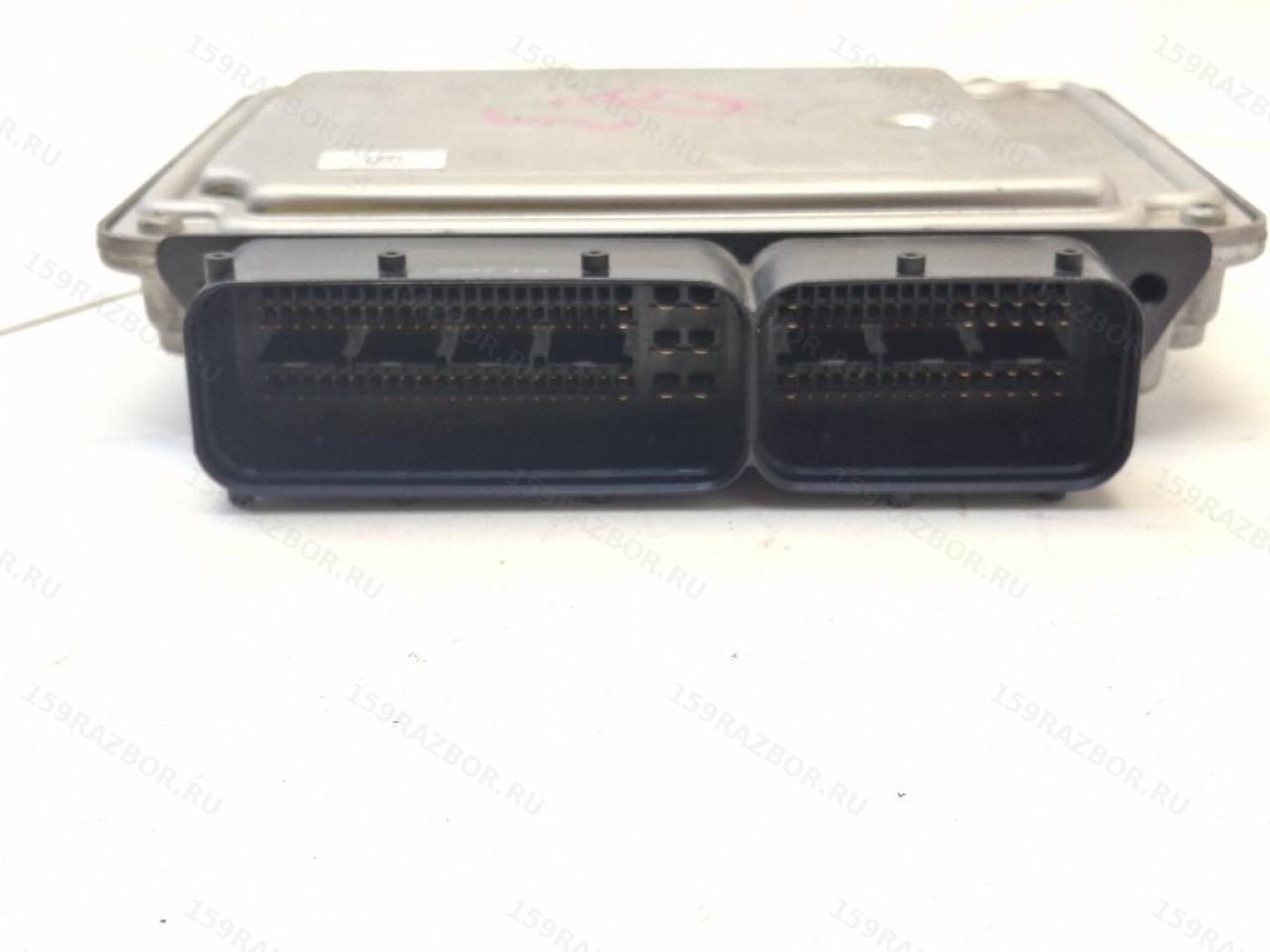

Для соответствующей версии указаны два крупных разъёма:

• 60-контактный;
• 94-контактный.

Разъёмы защищены от несанкционированного доступа

Для части силовых конфигураций ECU закрепляется в защитном металлическом корпусе с срывными болтами и запирающей пластиной.

Это сделано не ради обычного механического крепления, а для усложнения несанкционированного доступа к разъёмам блока.

При снятии завод требует специальной процедуры разборки защитного крепления.

Что проверить у б/у 8U0907115K

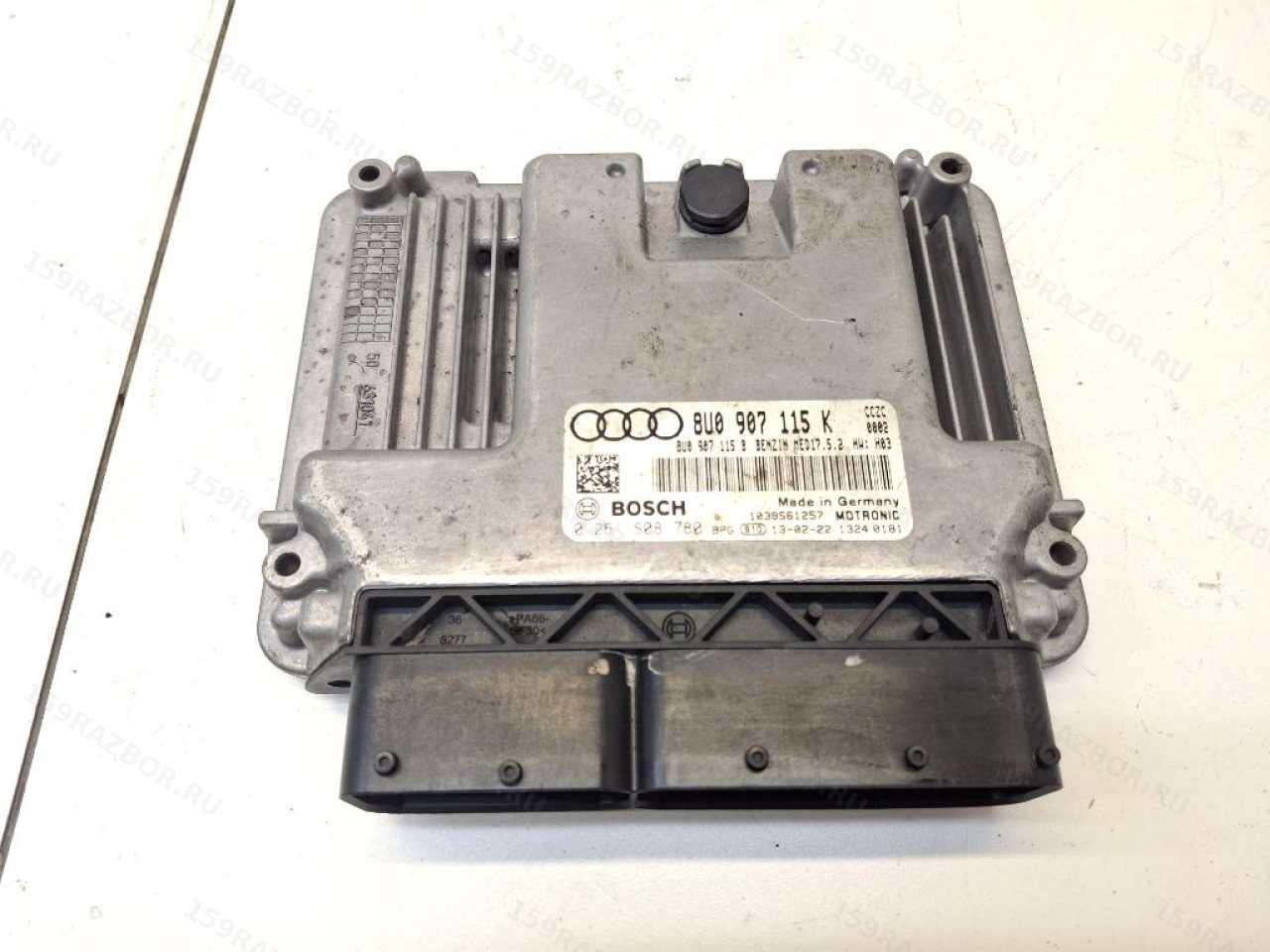

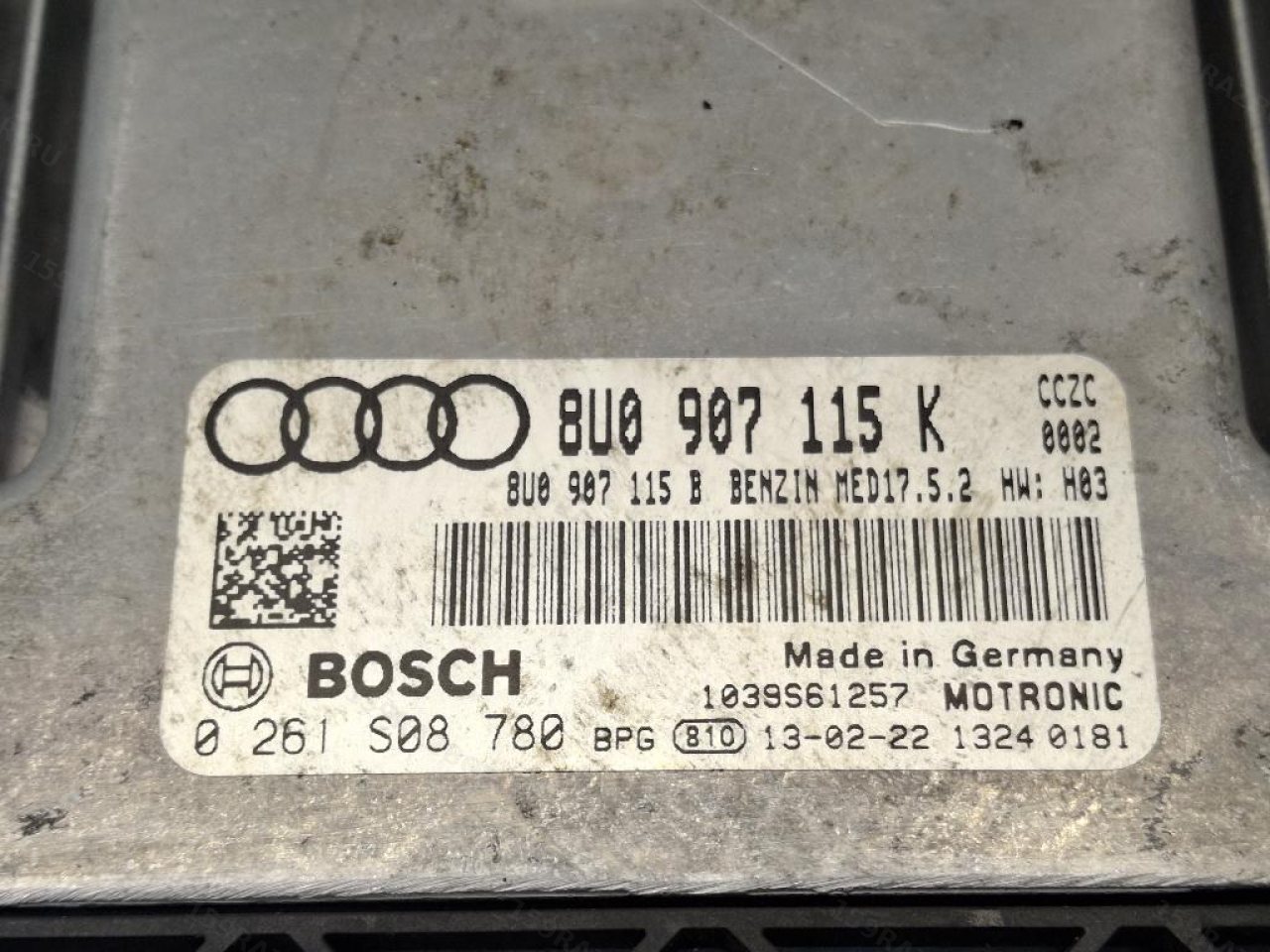

1. Полную заводскую маркировку

Желательно увидеть фотографию этикетки, где читаются:

• 8U0907115K;
• Bosch 0261S08780;
• серийные данные;
• дополнительные HW/SW-идентификаторы.

2. Аппаратную версию

Для нашей известной CCZC-конфигурации особенно интересен:

HW 8U0907115B.

Совпадение hardware уменьшает неопределённость при подборе электронного блока.

3. Разъёмы

Не должно быть:

• погнутых контактов;
• зелёного окисления;
• следов воды;
• расплавленного пластика;
• сломанных рычагов фиксаторов.

4. Корпус

Следует проверить:

• сильные вмятины;
• трещины;
• следы вскрытия;
• повреждение герметика;
• коррозию;
• следы перегрева.

5. Историю ремонта

Для электронного блока полезно понимать, вскрывался ли корпус ранее.

Следы вскрытия сами по себе не доказывают неисправность: ECU мог ремонтироваться или считываться на стенде.

Но для покупателя это важная информация о конкретном экземпляре.

6. Возможность связи диагностикой

Один из наиболее полезных тестов б/у ECU — возможность установить с ним диагностическую связь и прочитать идентификацию.

Она помогает проверить:

• part number;
• hardware;
• software;
• кодирование;
• наличие внутренних ошибок.

Ошибка связи не всегда означает мёртвый ЭБУ

Питание и масса должны быть проверены раньше приговора блоку

Если диагностический прибор не видит J623, возможны:

• отсутствие питания;
• плохая масса;
• неисправный предохранитель или реле;
• повреждение проводки;
• проблема CAN-шины;
• повреждение разъёма;
• неисправность самого ECU.

Поэтому отсутствие связи является симптомом, а не самостоятельным доказательством внутренней неисправности MED17.5.2.

Ошибка исполнительного механизма тоже не всегда означает неисправный J623

ЭБУ управляет множеством внешних компонентов

Например, ошибка по:

• N75;
• N276;
• N205;
• форсунке;
• катушке;
• дросселю

может возникнуть из-за самого исполнительного элемента, проводки или разъёма.

То, что код неисправности записан в памяти J623, ещё не означает, что неисправен сам блок управления.

Почему ECU особенно чувствителен к точности подбора

Механическую деталь иногда достаточно сравнить по геометрии, электронную — нет

Два блока MED17.5.2 могут:

• иметь одинаковый корпус;
• подходящие разъёмы;
• быть от Audi Q3;
• работать с 2.0 TFSI

и при этом иметь разное аппаратно-программное исполнение.

Поэтому окончательный подбор должен учитывать:

OEM → Bosch number → HW → SW → двигатель → VIN.

Коротко по ЭБУ Audi Q3 8U

• деталь: блок управления двигателем / ЭБУ;
• заводное обозначение: J623;
• автомобиль: Audi Q3 8U;
• год по карточке: 2013;
• двигатель: CCZC 2.0 TFSI;
• мощность двигателя: 125 кВт / 170 л.с.;
• основной номер: 8U0907115K;
• формат VAG: 8U0 907 115 K;
• производитель электроники: Bosch;
• семейство: MED17.5.2;
• Bosch: 0261S08780;
• 8U0907115B: аппаратная идентификация, встречающаяся для этой конфигурации;
• подтверждённая программная ветвь семейства: 528729 / 0002;
• функции: впрыск, зажигание, дроссель, наддув, топливное давление и другие системы двигателя;
• диагностический адрес: 01 — Engine Electronics;
• иммобилайзер: J623 участвует в противоугонной авторизации;
• после замены: требуется штатная процедура согласования блока с автомобилем;
• при подборе: OEM, Bosch number, HW/SW, CCZC и VIN;
• при проверке б/у: маркировка, корпус, разъёмы, отсутствие влаги и возможность диагностической связи.
