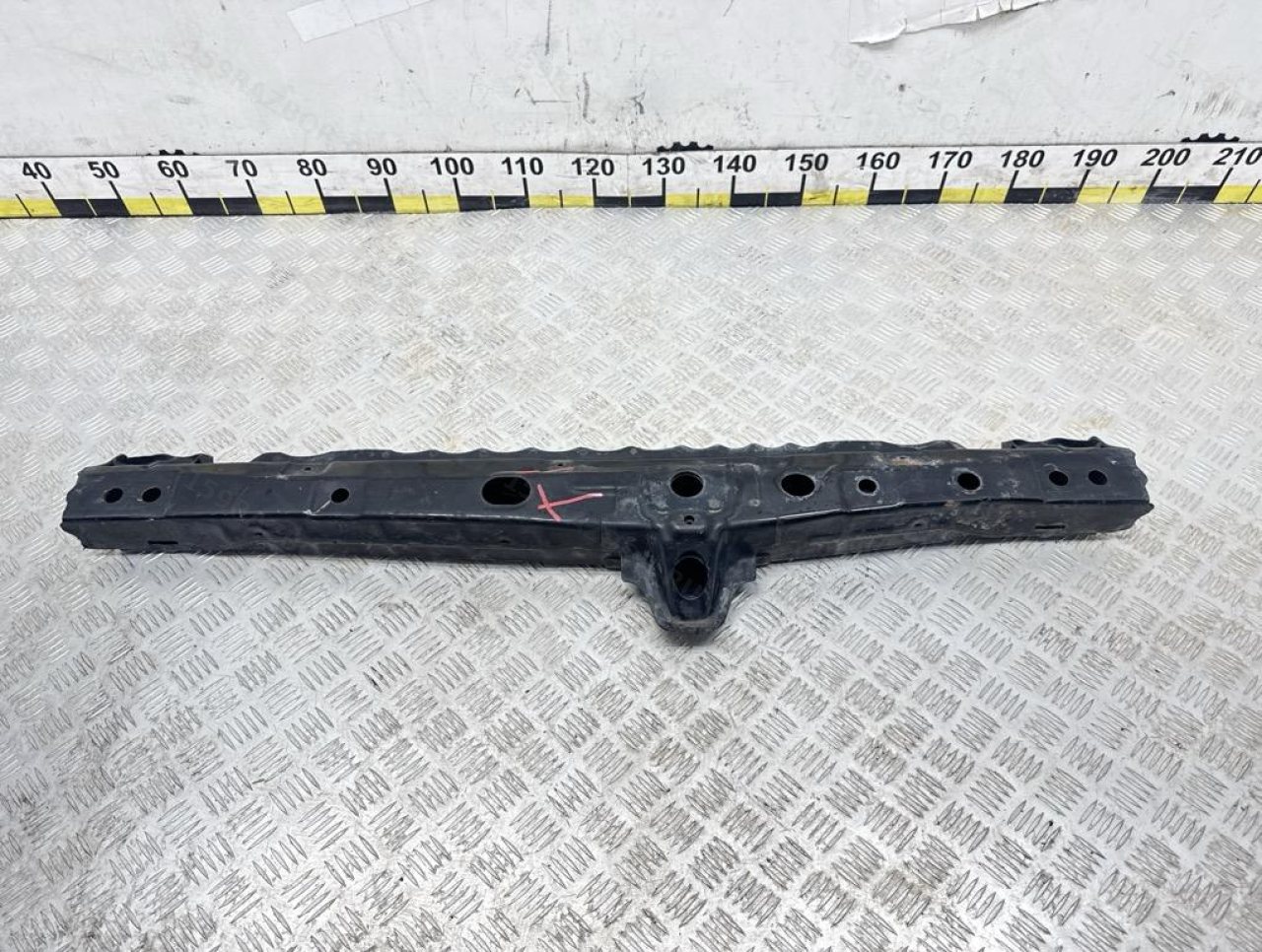

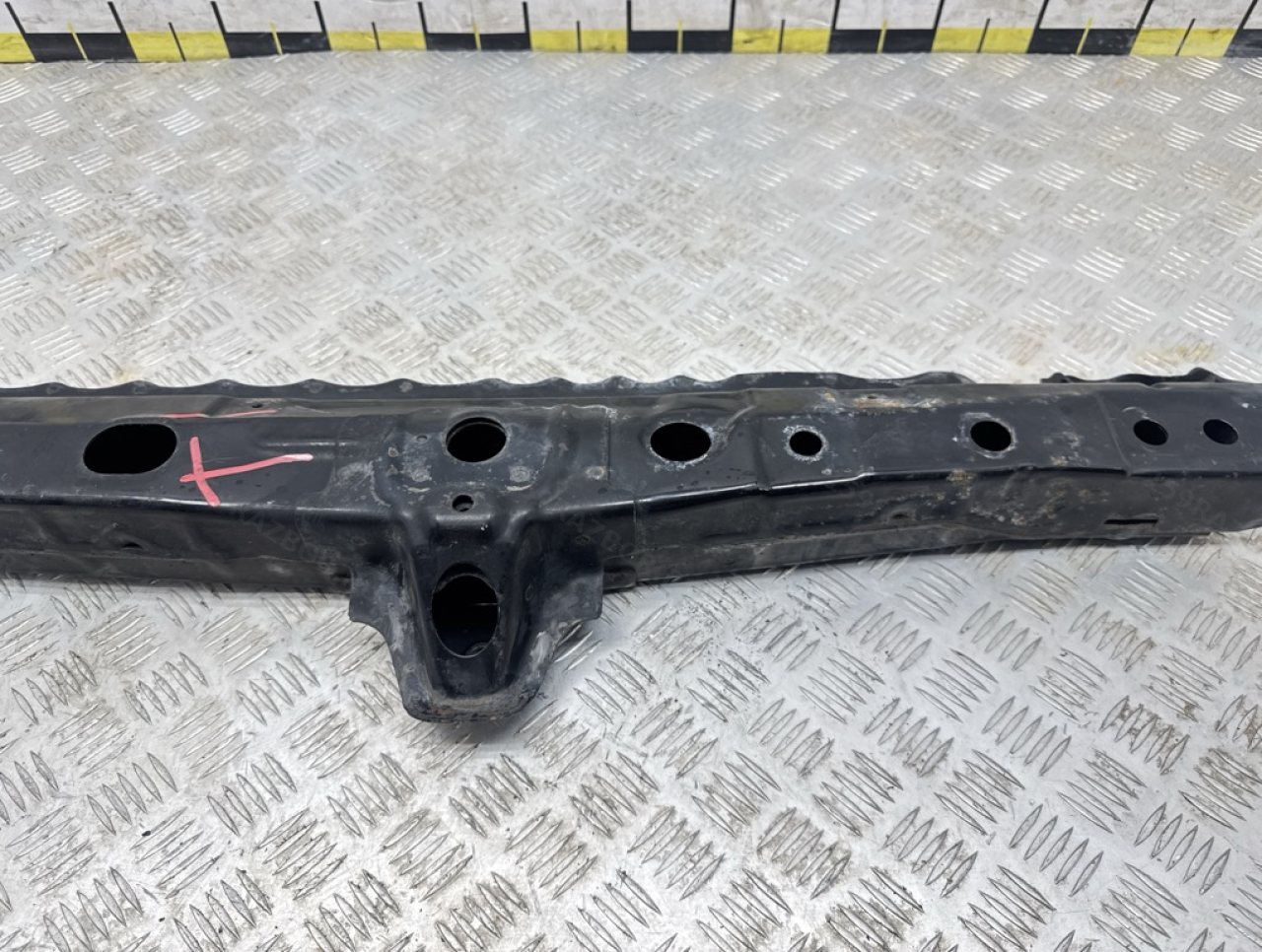

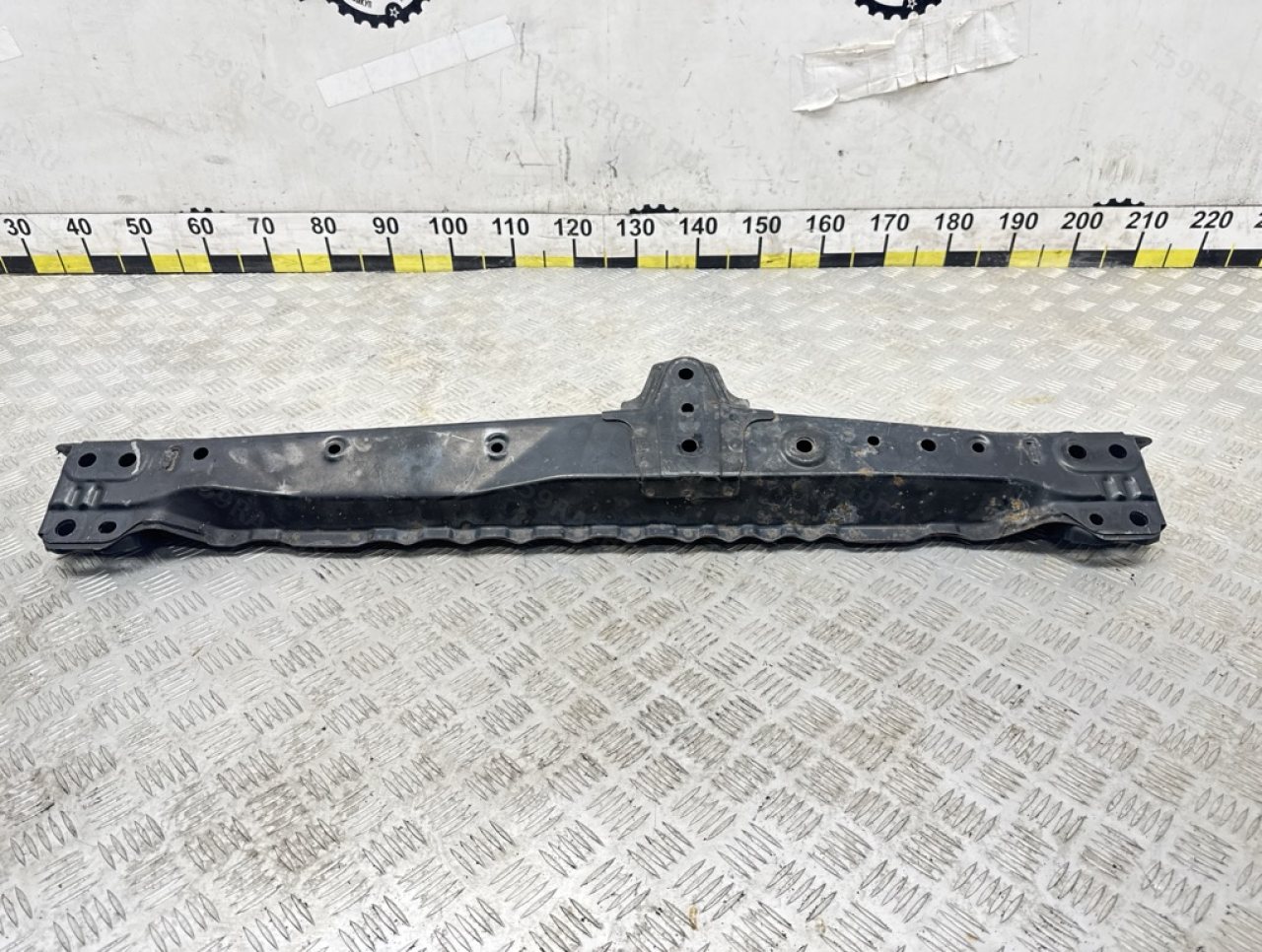

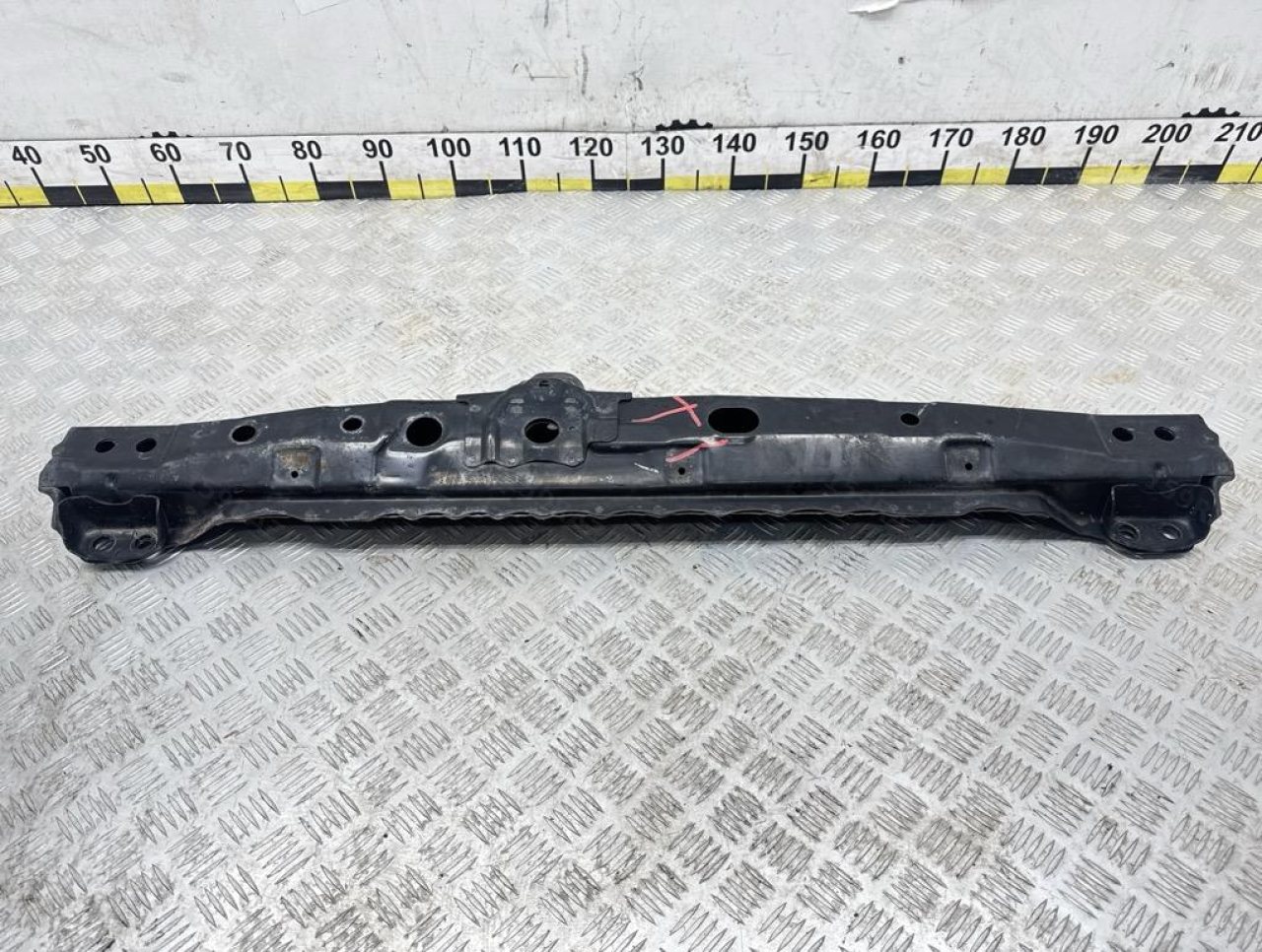

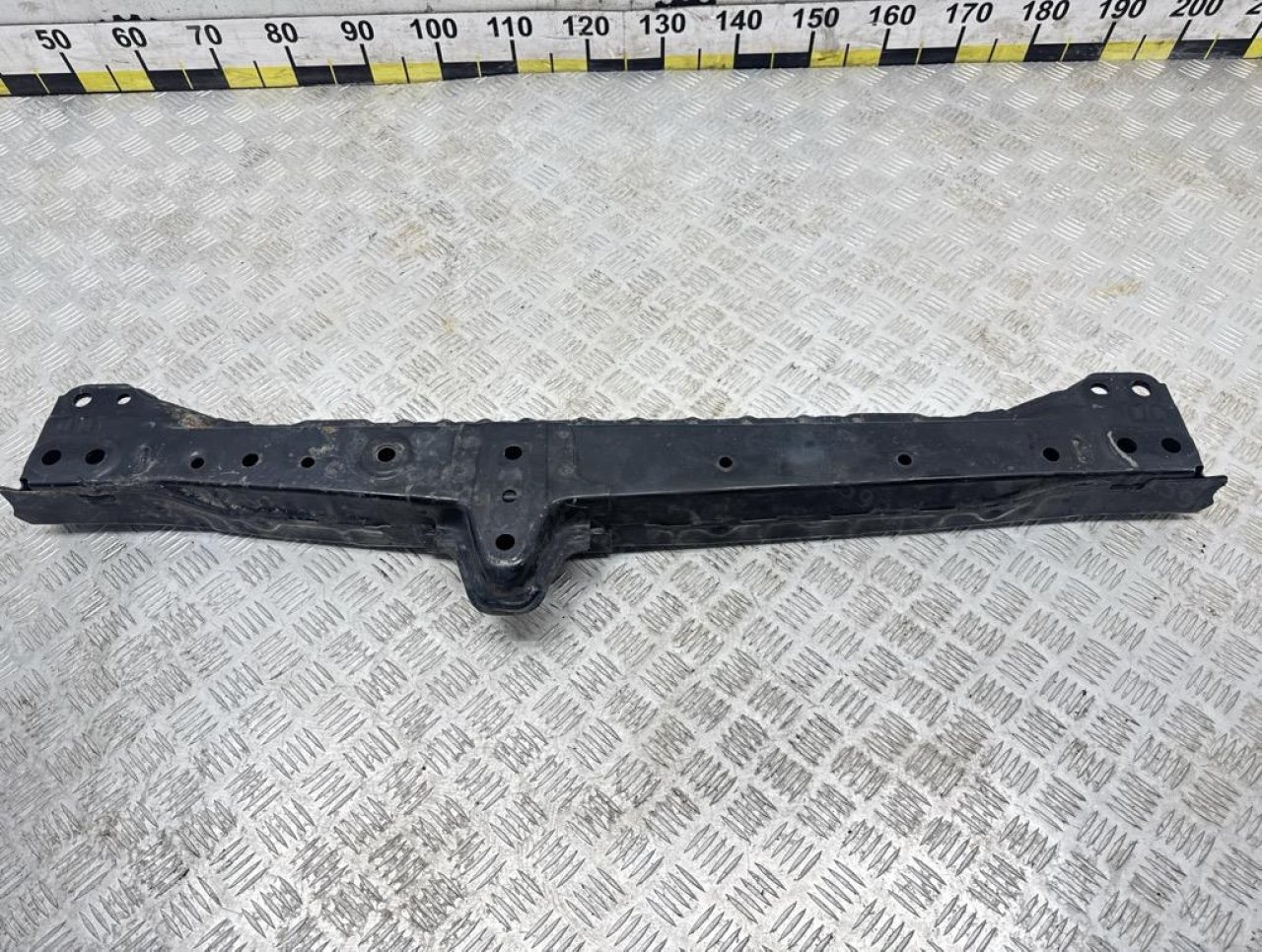

Подрадиаторная балка Тойота РАВ4 XA30 б/у (5710442061)

Что такое подрадиаторная балка и где она находится

Подрадиаторная балка расположена в нижней части передней структуры кузова. В англоязычной номенклатуре Toyota для деталей этого семейства используется название Front Cross Member Sub-Assembly — передняя поперечина в сборе. Такая деталь участвует в формировании и взаимном расположении элементов передней части автомобиля и имеет собственные точки крепления к кузову.

В разговоре её могут называть «балкой под радиатор», «нижней балкой телевизора», «нижней поперечиной» или просто «поперечиной передка». При этом слово «телевизор» обычно используется шире и может обозначать всю рамку или панель передка вокруг радиаторов. Подрадиаторная балка — конкретный нижний элемент, поэтому при поиске детали эти понятия лучше не смешивать.

Не следует путать её и с подрамником. Подрамник связан прежде всего с креплением подвески, силового агрегата и других нижних узлов автомобиля, тогда как эта позиция относится к передней кузовной структуре в районе радиаторного пакета.

OEM 5710442061 — основной ориентир при подборе

Для этой позиции указан OEM-номер 5710442061, который также записывают через дефис как 57104-42061. При поиске по каталогам полезно проверять обе формы написания номера.

У Toyota в каталогах могут встречаться последующие ревизии и заменяющие номера одной детали. Поэтому совпадение модели и даже кузова XA30 желательно подтверждать OEM-номером или проверкой по VIN. Сам факт того, что балка снята с другого RAV4 XA30, ещё не является полной гарантией совместимости с конкретным автомобилем.

Почему подрадиаторную балку часто ищут после ДТП

Нижняя поперечина находится в передней части кузова и может получить повреждение при фронтальном или нижнем ударе. Иногда снаружи повреждения выглядят небольшими, но сама балка оказывается выгнута, смещена относительно крепёжных точек или имеет деформированные фланцы.

Нарушенная геометрия может мешать нормальной сборке передней части автомобиля. При ремонте начинают «не сходиться» отверстия, соседние элементы приходится подтягивать крепежом, а радиаторный пакет или наружные детали передка могут располагаться не так, как должны.

Поэтому для такой запчасти понятие «целая» означает не только отсутствие трещины. Геометрия здесь важнее косметического вида.

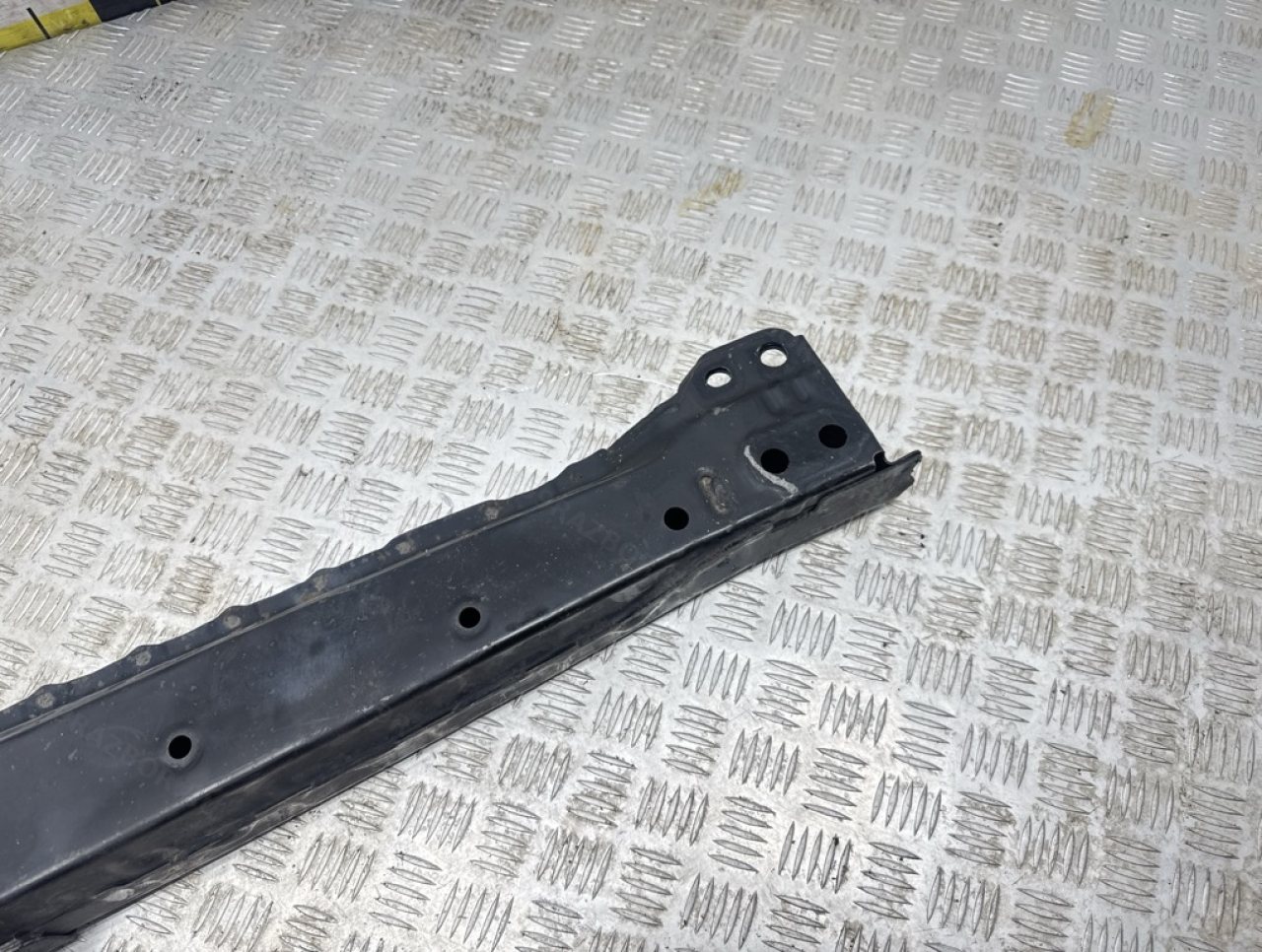

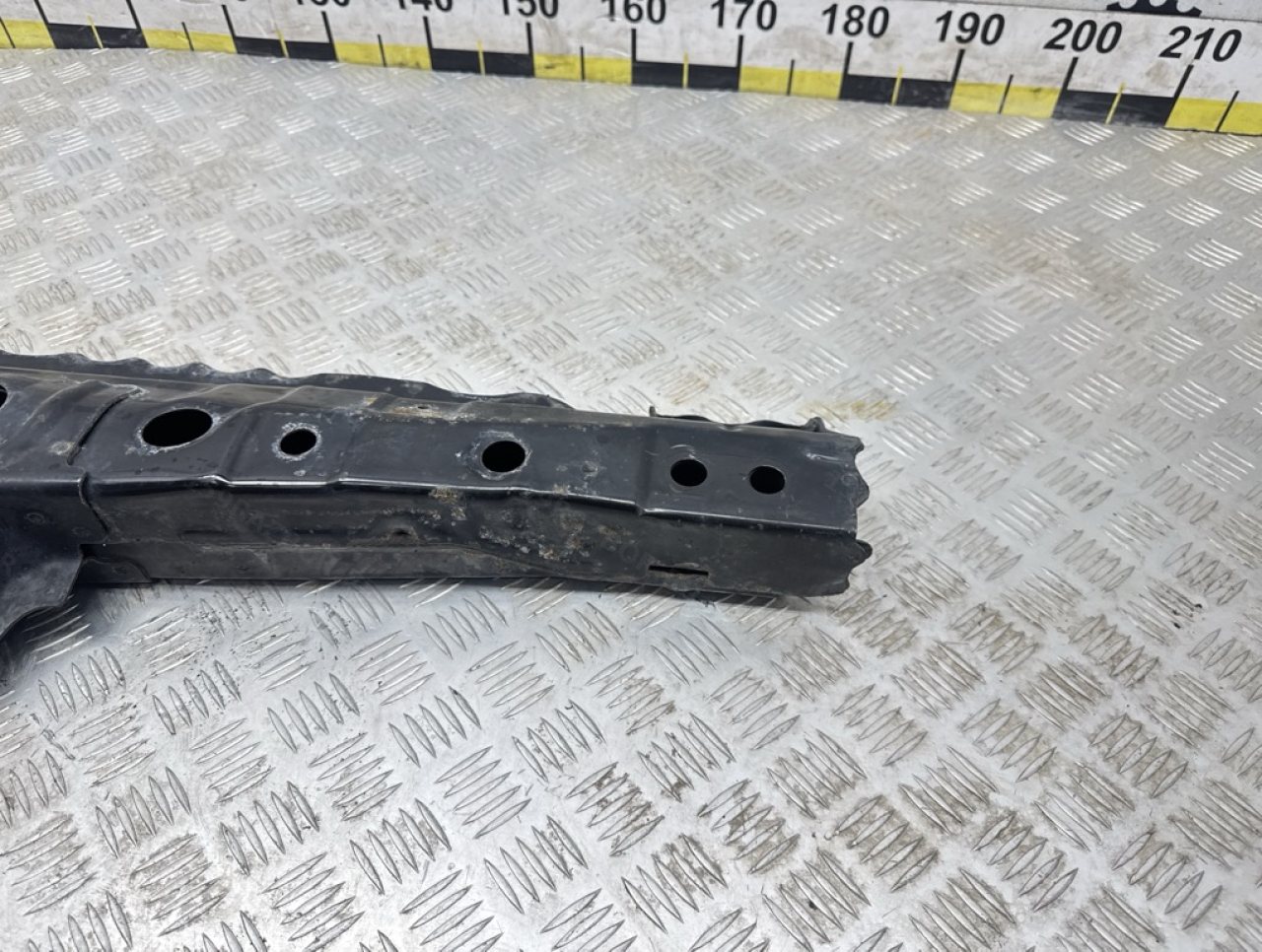

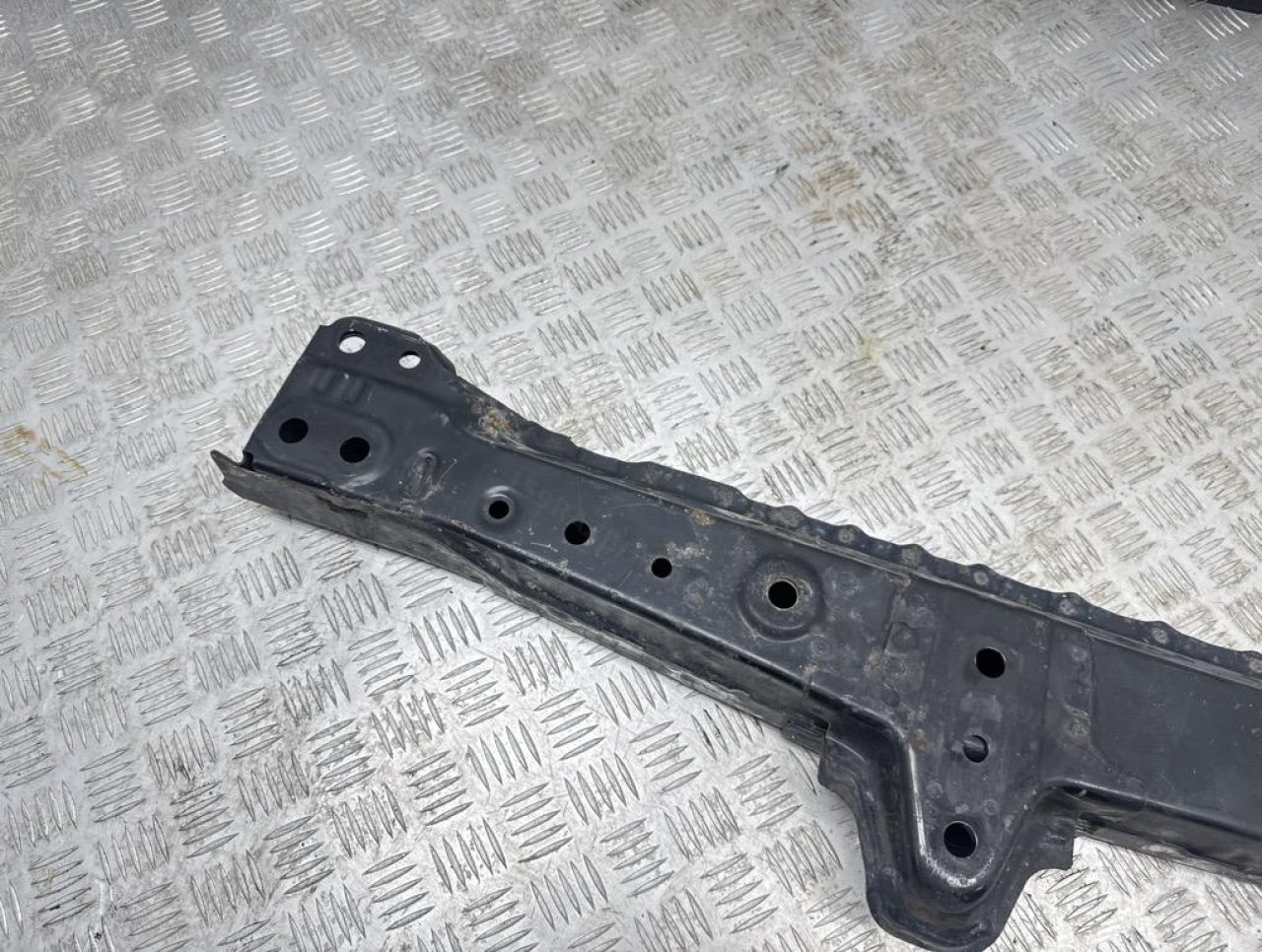

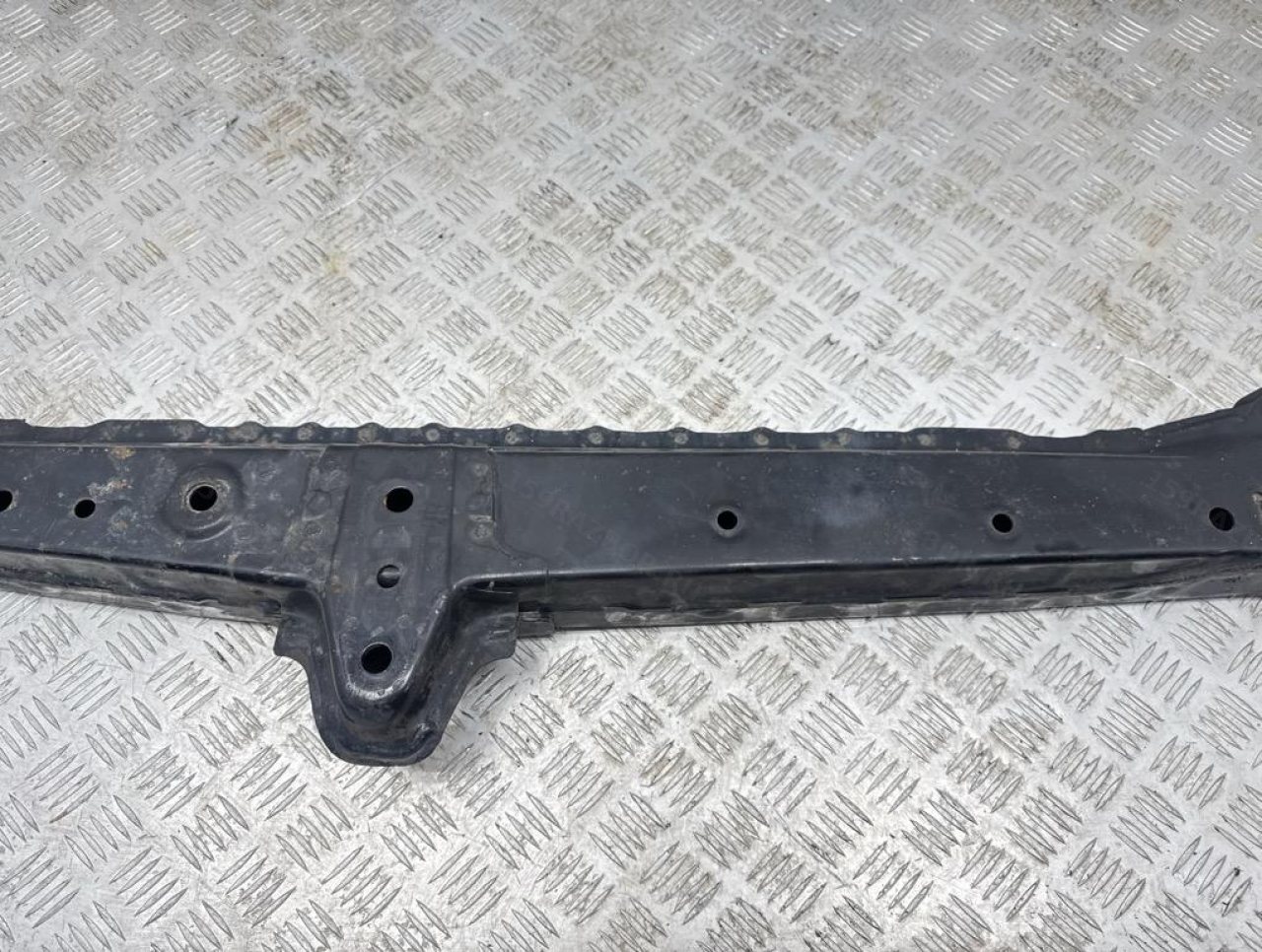

Что проверить у б/у балки перед установкой

• общую геометрию и отсутствие заметного изгиба или скручивания;
• крепёжные отверстия — они не должны быть вытянуты или разорваны;
• посадочные площадки и фланцы в местах соединения с кузовом;
• отсутствие трещин около отверстий, сварных швов и изгибов металла;
• следы предыдущей рихтовки, нагрева или нештатной сварки;
• коррозию, особенно около сварных соединений и крепёжных точек;
• наличие и состояние приваренных гаек, шпилек и других крепёжных элементов, если они предусмотрены на конкретной детали;
• соответствие формы и расположения креплений старой балке.

Небольшая поверхностная ржавчина и серьёзное разрушение металла — разные вещи. Для силового или установочного элемента особенно нежелательна глубокая коррозия около отверстий, сварки и мест передачи нагрузки.

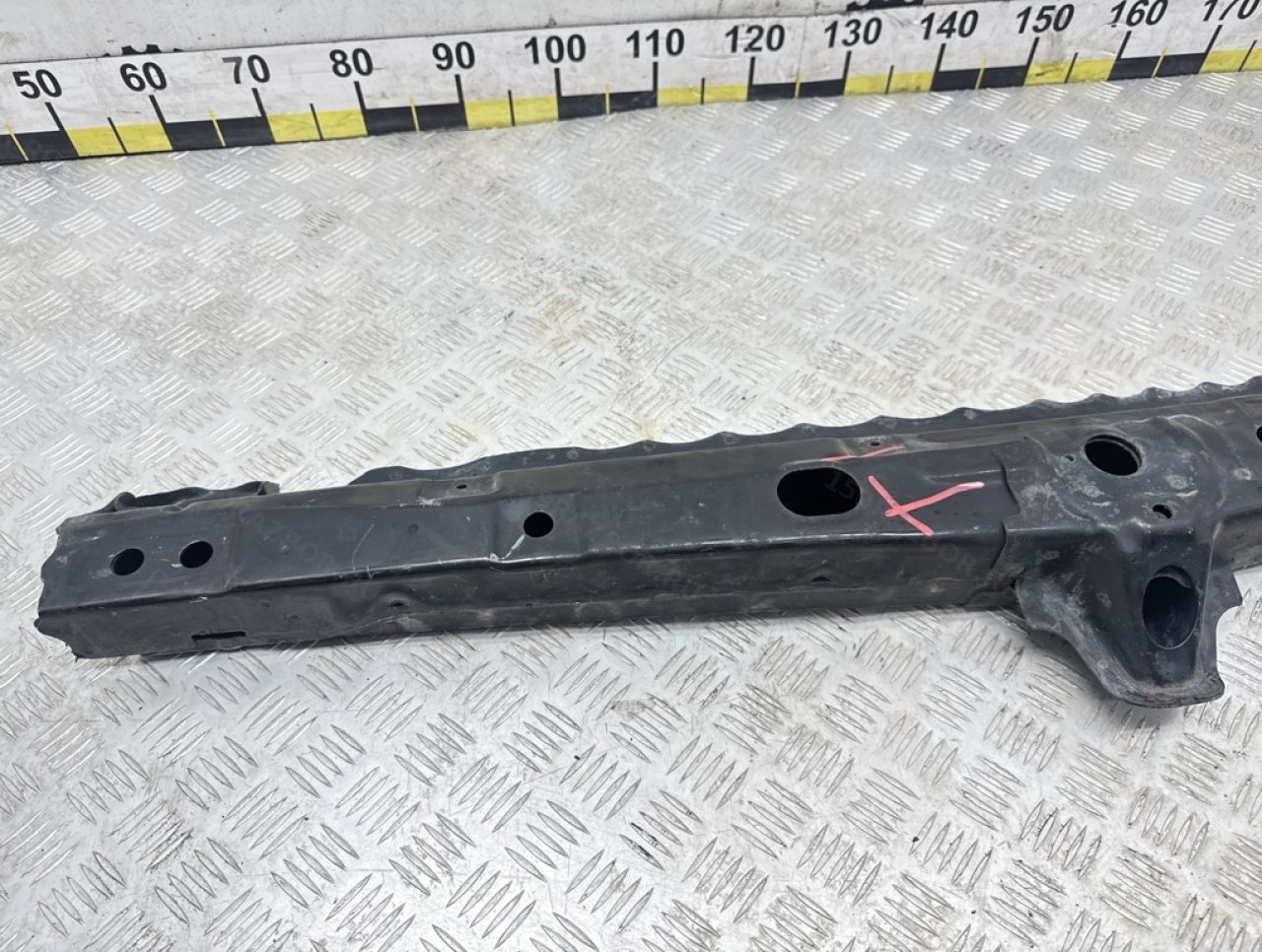

Как заметить ранее восстановленную поперечину

На детали после кузовного ремонта могут оставаться характерные следы: локально содранное покрытие, отпечатки инструмента, необычные сварные швы, волны или заломы металла, следы нагрева и окрашенные участки другой фактуры. Сам по себе след ремонта ещё не позволяет оценить качество работы, но для б/у подрадиаторной балки это повод особенно внимательно проверить геометрию.

Если старая балка снята с автомобиля, её удобно использовать как образец. Сравнивают длину и профиль, расположение отверстий, изгибы, приварные элементы и расстояния между характерными точками. В гаражной практике это и есть привычное «сверить железку по образцу», только для кузовной поперечины лучше дополнить визуальное сравнение OEM-номером.

Балка, радиатор и кондиционер — что не нужно считать одним узлом

Подрадиаторная поперечина находится рядом с радиаторным пакетом, но сама по себе не является радиатором или его рамкой в бытовом смысле. Радиатор охлаждения двигателя, конденсер кондиционера, вентиляторы, пластиковые направляющие воздуха и различные кронштейны являются отдельными элементами.

Поэтому видимые на фотографии соседние крепления или навесные детали не следует автоматически считать частью позиции. Комплектность конкретной б/у балки определяется по карточке товара и фотографиям.

Что полезно проверить на самом автомобиле перед покупкой балки

Если передняя часть RAV4 восстанавливается после ДТП, полезно убедиться, что проблема действительно ограничивается одной поперечиной. Сильный удар может затронуть соседние крепёжные точки и другие элементы передка. Установка ровной балки на деформированное основание не исправит геометрию кузова.

На практике стоит сравнить положение левой и правой сторон, точки крепления, зазоры соседних элементов и расположение радиаторного пакета. Если новая по геометрии деталь «не хочет вставать на место», правильнее искать причину несовпадения, а не стягивать кузов и балку болтами.

Коротко о подборе этой позиции

• автомобиль: Toyota RAV4 / Тойота РАВ4;
• кузов: XA30;
• деталь: подрадиаторная балка, нижняя передняя поперечина;
• OEM: 5710442061 / 57104-42061;
• главная проверка б/у детали: номер, геометрия, крепления и отсутствие серьёзных повреждений;
• год и двигатель: в данных позиции не указаны, поэтому их не следует использовать как подтверждённые параметры применимости.

Фотографии и актуальная цена этой подрадиаторной балки находятся в карточке 159RAZBOR.RU. Перед заявкой сравните деталь со старой поперечиной и проверьте OEM-номер; если остаются сомнения по применимости к конкретному RAV4 XA30, позицию можно дополнительно уточнить у оператора.
