Подкапотная проводка Ford Focus 2 1.6 Ti-VCT HXDB 1492477

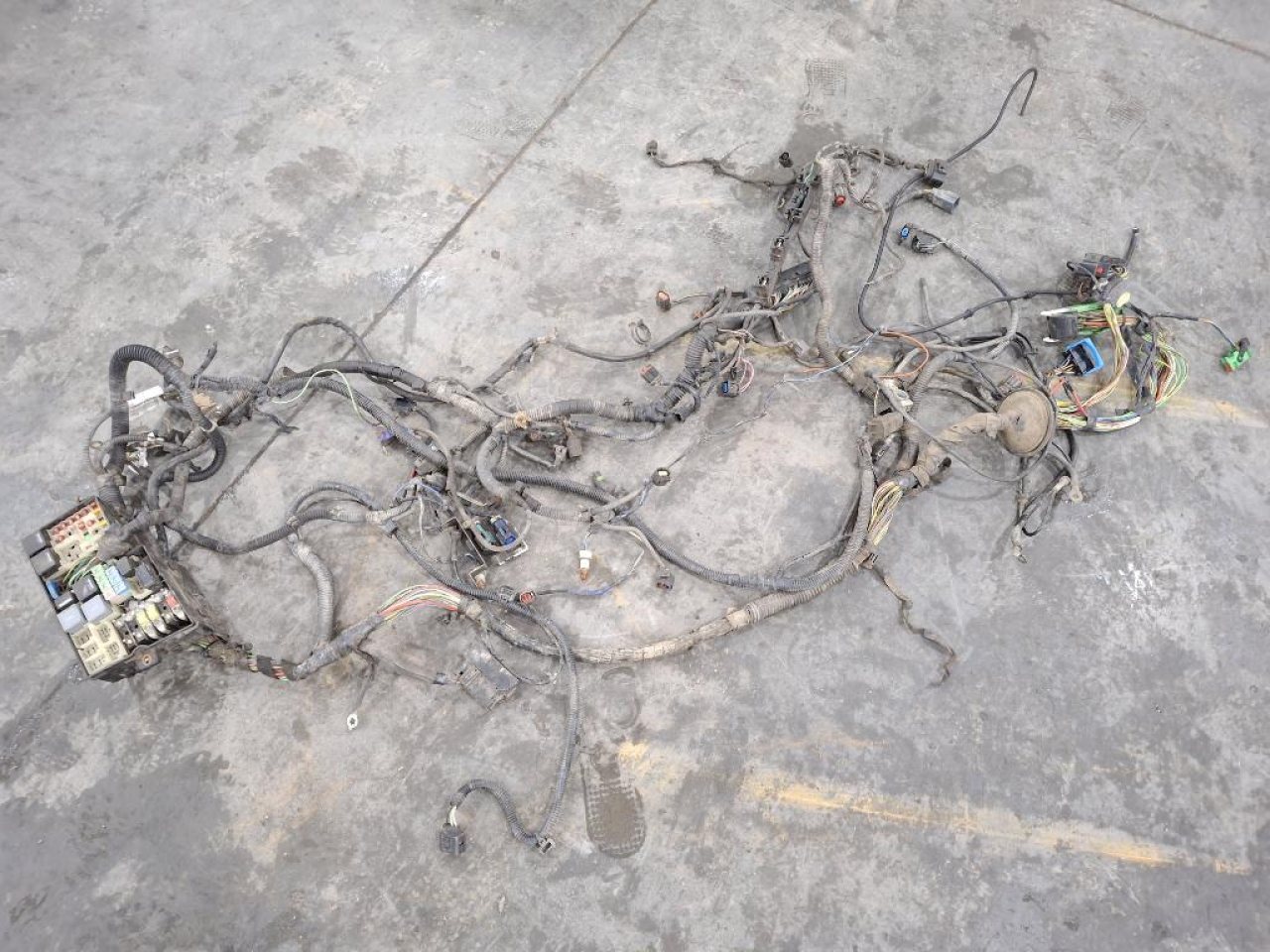

Проводка 1492477 — что это за жгут

Ford относит его к моторному отсеку

Оригинальный номер 1492477 в каталогах Ford описывается как:

проводка моторного отсека / Engine Compartment Wiring Harness.

Для неё используется базовый инженерный номер 14K733.

В разговорной практике такую деталь могут называть:

• подкапотная проводка;
• подкапотная коса;
• жгут моторного отсека;
• коса передка.

Но эти бытовые названия лучше не смешивать с выражением «моторная коса», поскольку у Ford это могут быть разные заводские жгуты.

14K733 и моторная коса — не одно и то же

В схемах Ford жгуты разделены

Электрическая документация Focus отдельно показывает:

• 14K733 — wiring harness, engine compartment;
• 12A522 — wiring harness, engine control;
• 12A690 — отдельная ветвь/жгут управления двигателем соответствующего исполнения.

Это важное различие при покупке б/у проводки.

Если требуется жгут непосредственно к:

• форсункам;
• катушкам зажигания;
• датчикам двигателя;
• дросселю;
• элементам системы управления мотором,

нельзя автоматически считать, что всё необходимое входит в 1492477 только потому, что продавец называет его подкапотной проводкой.

14K733 проходит по всему моторному отсеку

На заводских схемах Focus жгут 14K733 показан в нескольких зонах под капотом и передней части автомобиля.

В зависимости от конкретного исполнения автомобиля к нему могут относиться цепи и разъёмы таких систем, как:

• передняя светотехника;
• противотуманные фары;
• звуковой сигнал;
• оборудование системы кондиционирования;
• элементы передней части кузова;
• отдельные датчики и выключатели моторного отсека;
• соединения с другими жгутами автомобиля.

Точный набор ветвей определяется конкретным OEM и комплектацией машины.

OEM 1492477

Каталожное описание подтверждает 14K733

Для Ford 1492477 каталог выдаёт описание:

проводка моторного отсека [14K733].

Также для этой позиции встречается указание на бензиновое исполнение и наличие кондиционера.

Поэтому номер из карточки хорошо согласуется с названием товара «Проводка подкапотная Ford Focus 2».

Цифровой Ford FINIS и инженерная маркировка — разные вещи

У Ford одна деталь может одновременно иметь:

• FINIS/service number — например 1492477;
• инженерный номер, нанесённый на сам жгут или бирку;
• базовую группу — здесь 14K733.

Поэтому на физической б/у проводке не обязательно крупно написано именно 1492477.

При сравнении двух жгутов полезно фотографировать всю заводскую бирку целиком.

Двигатель HXDB 1.6 Ti-VCT

HXDB — не обычный 100-сильный 1.6

Автомобиль-донор в карточке имеет двигатель HXDB.

Заводная техническая документация Ford относит HXDB к мотору:

• 1.6 Duratec-16V Ti-VCT;
• рабочий объём: 1596 см³;
• мощность: 85 кВт / 115 PS;
• крутящий момент: 155 Н·м;
• цилиндры: 4, рядно;
• газораспределение: Ti-VCT.

У Focus II одновременно существовал другой бензиновый 1.6 мощностью около 100 л.с. с кодами HWDA/HWDB/SHDA и родственными индексами.

Поэтому запись «проводка Focus 2 1.6» недостаточно точна.

Ti-VCT влияет на электрическую конфигурацию автомобиля

Ti-VCT означает систему изменения фаз газораспределения.

Электронное управление таким двигателем использует дополнительные исполнительные элементы и датчики по сравнению с некоторыми более простыми версиями.

Однако эти цепи относятся прежде всего к моторному управлению, поэтому снова важно не смешивать подкапотный жгут 14K733 с отдельной моторной косой.

Почему у проводки так много вариантов

Жгут изготавливается под комплектацию автомобиля

Металлический кронштейн иногда можно подобрать по форме и нескольким размерам.

С проводкой такой подход гораздо опаснее.

На состав жгута способны влиять:

• двигатель;
• механическая или автоматическая коробка;
• кондиционер или климатическая система;
• ABS/ESP;
• противотуманные фары;
• тип передней светотехники;
• дополнительные датчики;
• рынок автомобиля;
• производственный период.

Отсутствующий разъём нельзя «добавить по цветам» без схемы

Даже если две косы внешне похожи, внутри могут различаться:

• количество проводов;
• сечение жил;
• распиновка;
• предохранённые цепи;
• массы;
• соединения CAN;
• номиналы защищающих элементов.

Поэтому при замене большого заводского жгута правильнее искать совпадающую спецификацию, чем переделывать несовместимую проводку наугад.

МКПП в карточке — полезная характеристика

Тип коробки может менять электрические ветви

По данным продавца автомобиль-донор имел механическую коробку передач.

Для подкапотной электрической системы это потенциально важно, поскольку разные коробки могут требовать разных:

• датчиков;
• выключателей;
• ветвей проводки;
• соединений с блоками управления.

Поэтому при покупке 1492477 для автомобиля с другой трансмиссией лучше не полагаться только на одинаковый двигатель HXDB.

2007 год и производственная дата

Для проводки дата выпуска важнее, чем для многих механических деталей

Ford Focus второго поколения выпускался с многочисленными изменениями электрических систем.

Даже в пределах одного модельного года производитель мог менять:

• жгуты;
• разъёмы;
• модули;
• расположение соединений;
• комплектационные комбинации.

Поэтому год 2007 является хорошим ориентиром, но при подборе проводки лучше знать точную дату производства автомобиля или использовать VIN.

Особенно осторожно около границы рестайлинга

Focus II пережил крупное обновление в конце 2000-х годов.

Для кузовных и электрических компонентов переходные производственные периоды особенно чувствительны.

Поэтому понятия «Focus 2 дорест» и «Focus 2 рест» полезны как первый фильтр, но для проводки недостаточно точны без OEM.

Кондиционер и проводка 1492477

Каталоги связывают этот номер с исполнением с A/C

Для 1492477 встречается указание w A/C — с кондиционером.

В схемах моторного отсека Ford к 14K733 действительно относятся отдельные цепи оборудования кондиционирования.

Например, на электрических схемах рядом с этим жгутом присутствуют:

• муфта компрессора кондиционера;
• связанные разъёмы и защитные элементы;
• элементы управления соответствующей цепью.

Это ещё одна причина не подбирать жгут только по мотору HXDB.

Подкапотная проводка и блок предохранителей

Большой жгут связывает несколько электрических зон

Подкапотная проводка является частью общей распределительной сети автомобиля.

Через неё питание и сигналы проходят между:

• передними потребителями;
• подкапотными электрическими узлами;
• массами кузова;
• другими жгутами;
• распределительными и управляющими модулями.

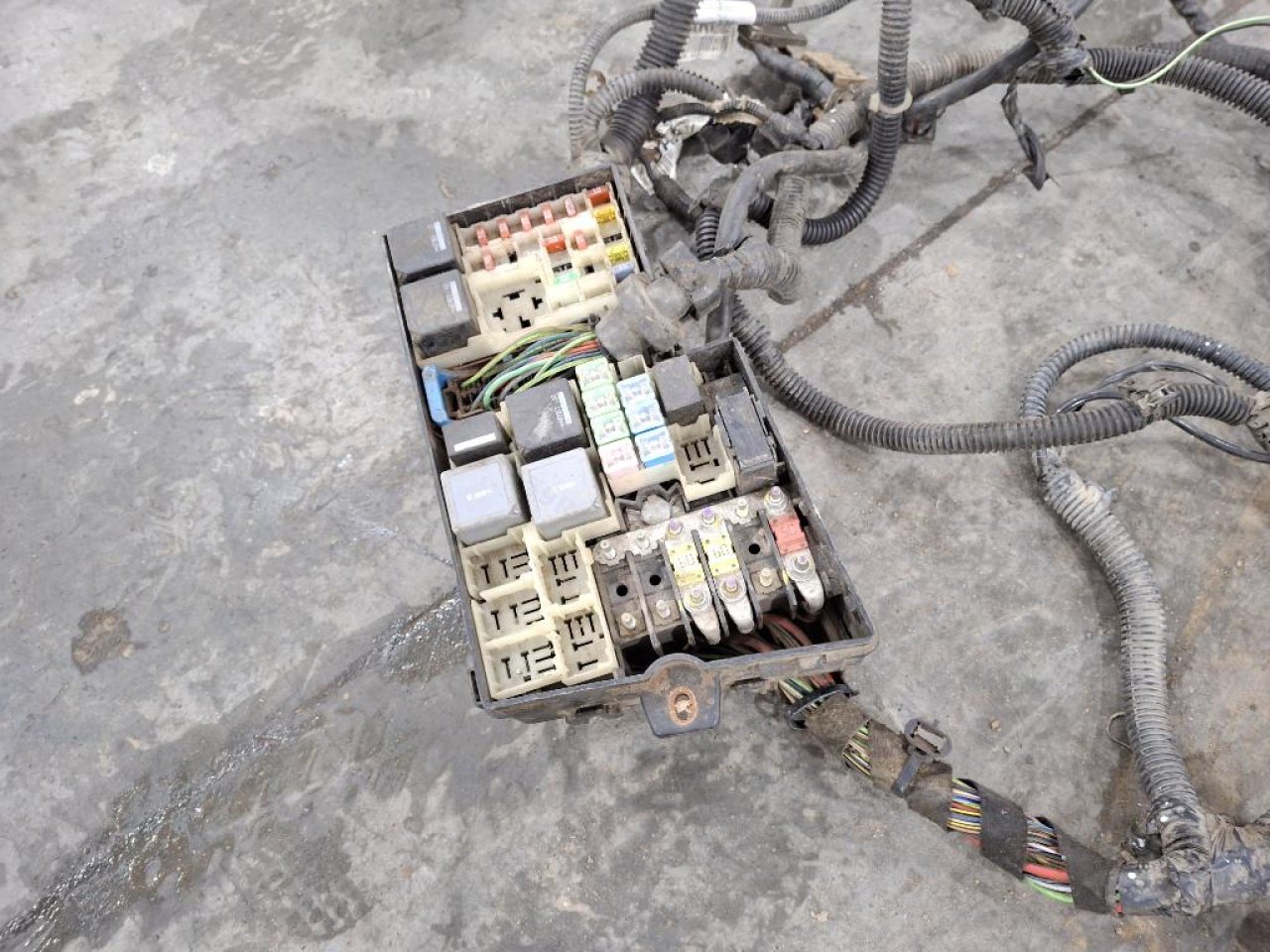

Сам блок предохранителей — отдельная деталь

Если на снятом жгуте физически остались:

• коробка предохранителей;
• реле;
• кронштейны;
• дополнительные соединители,

это ещё не означает, что всё перечисленное входит в продаваемую позицию.

Комплектность определяется фотографиями и фактическим описанием товара.

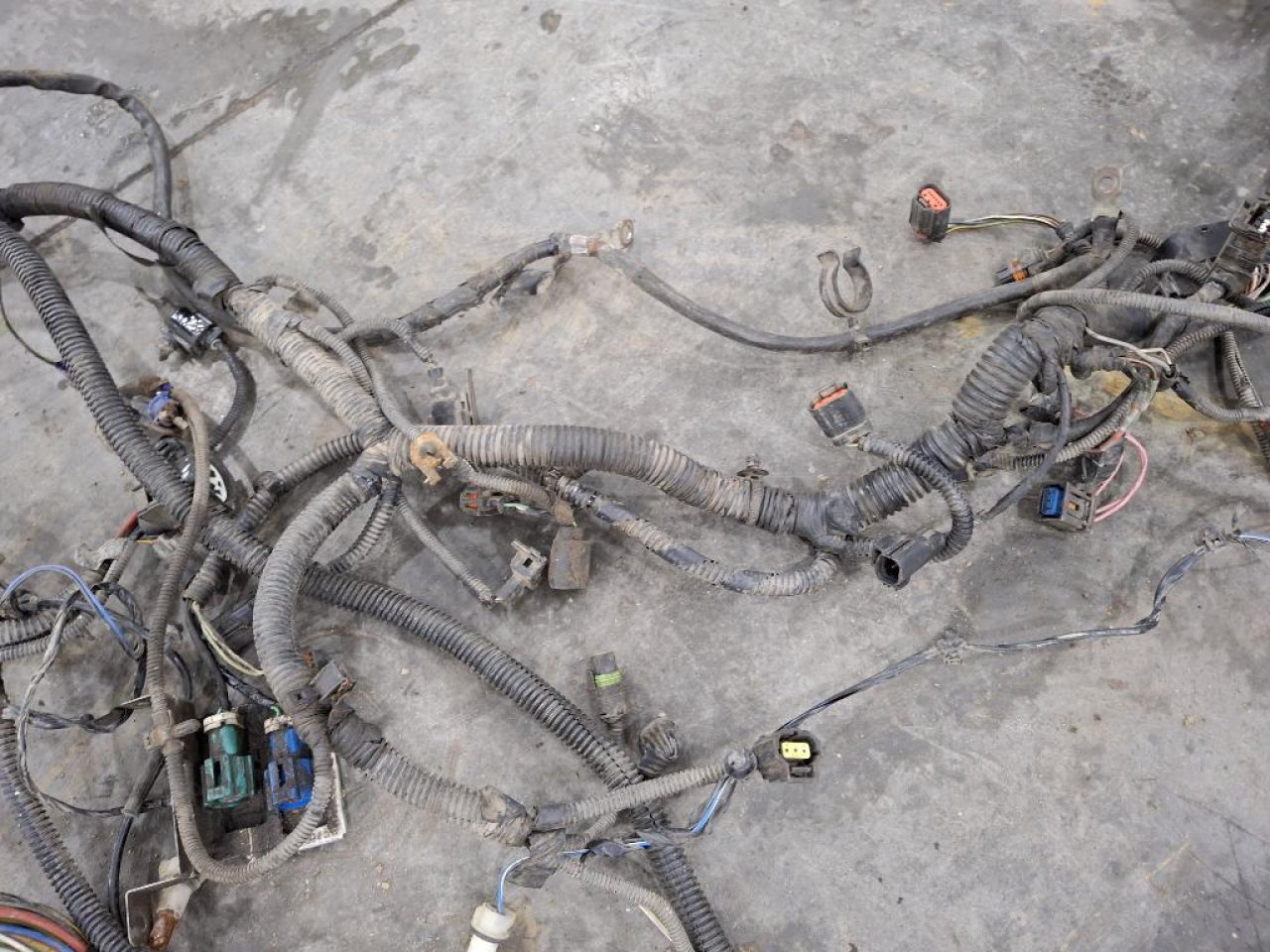

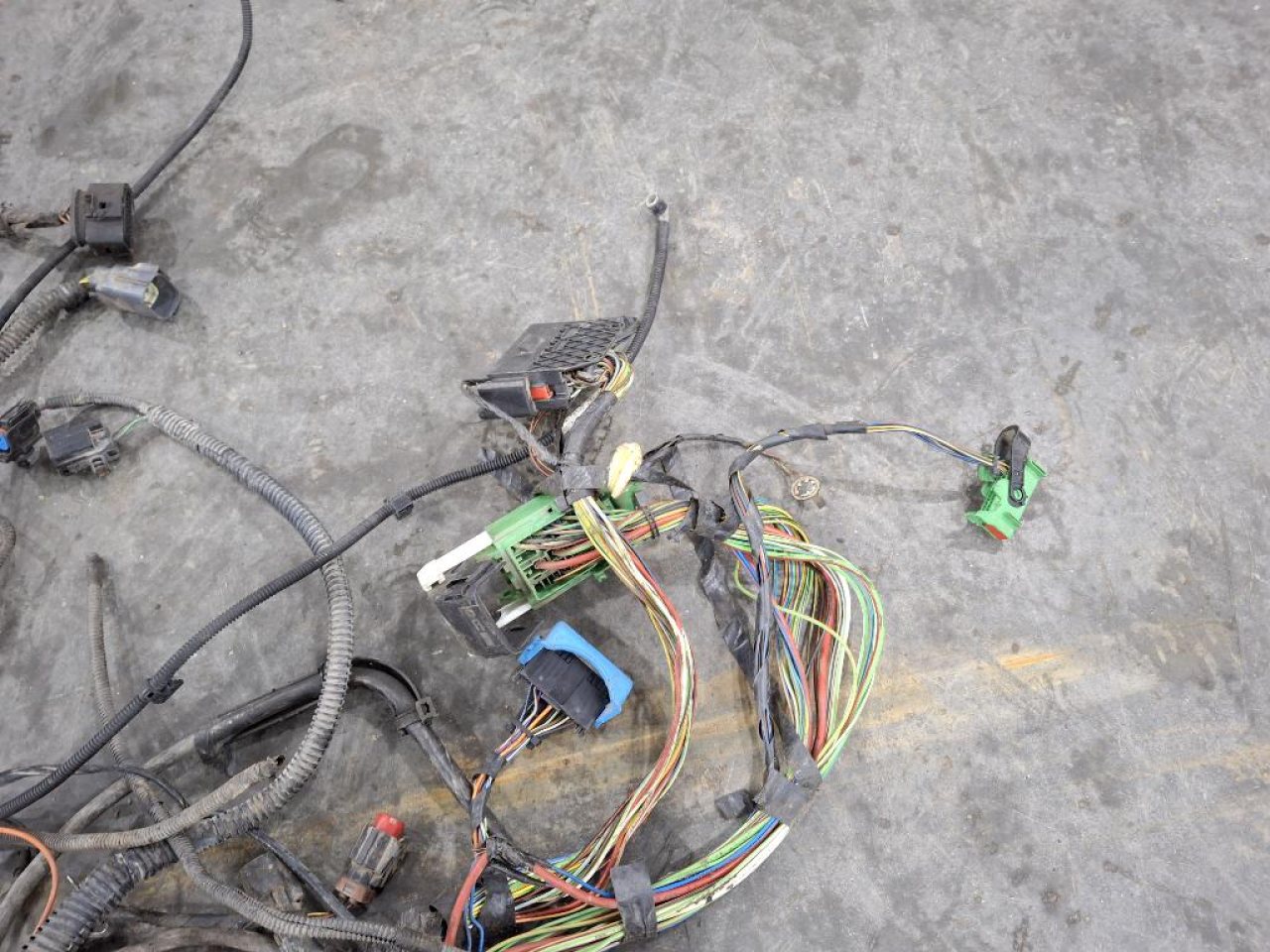

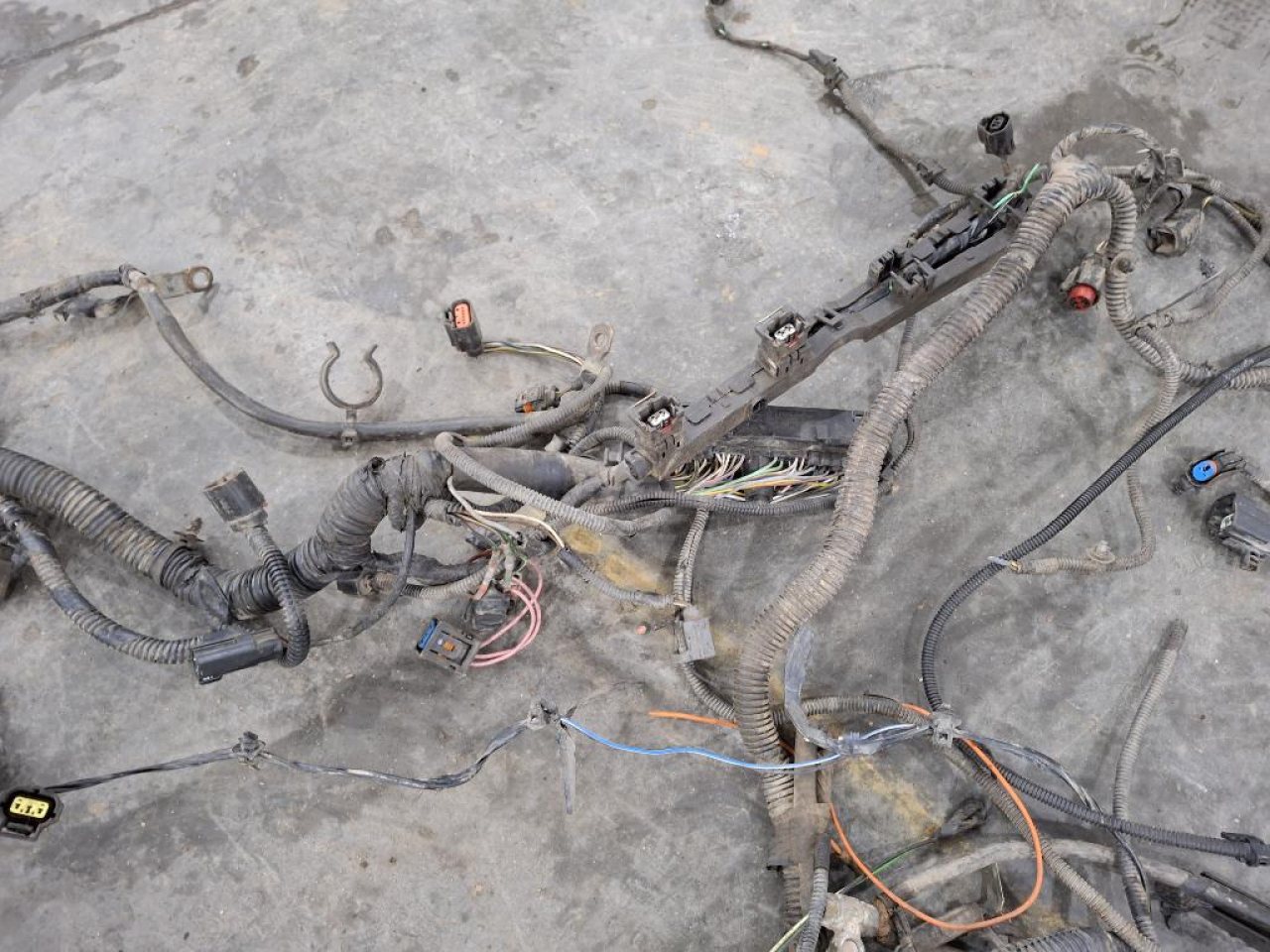

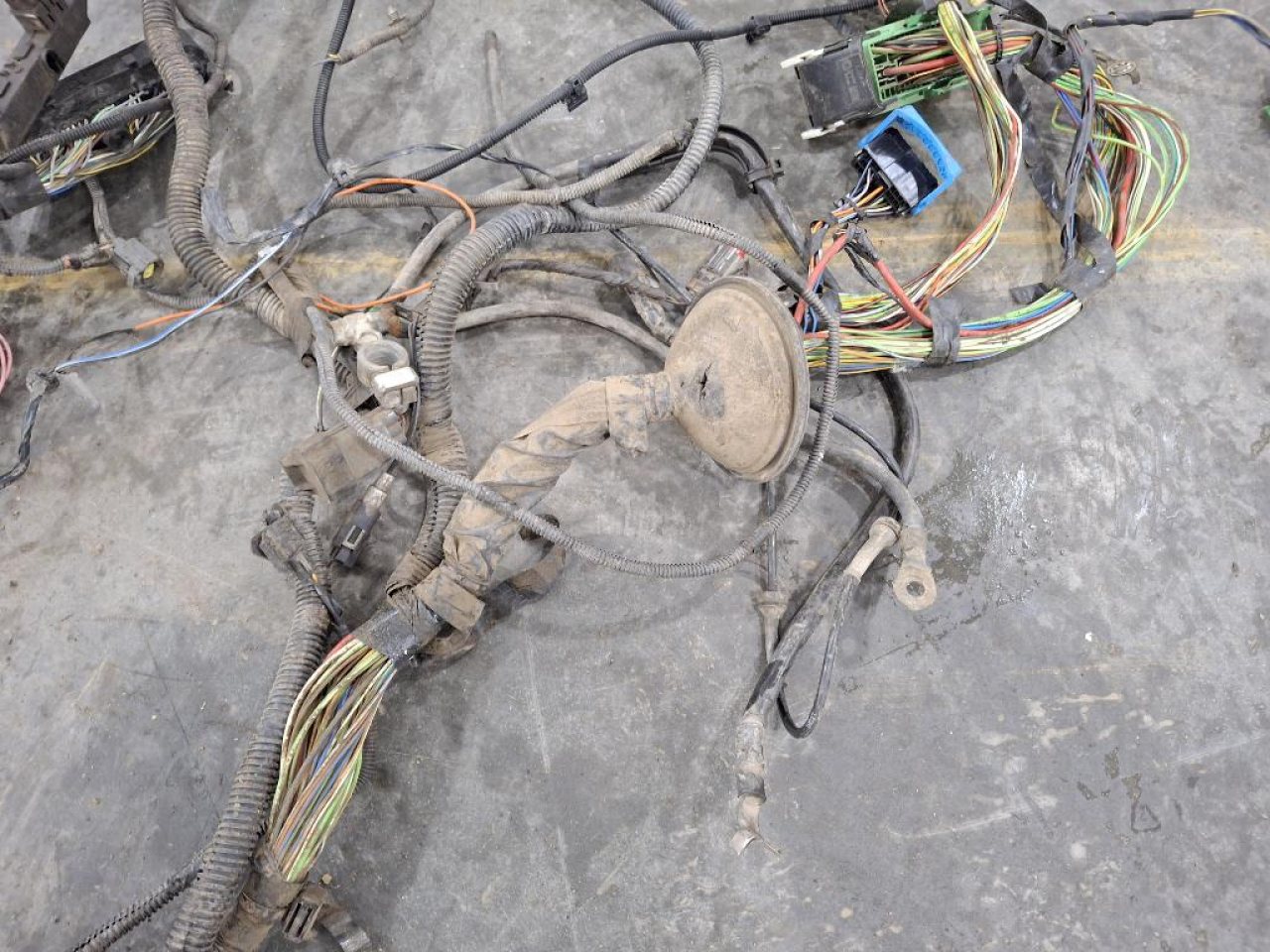

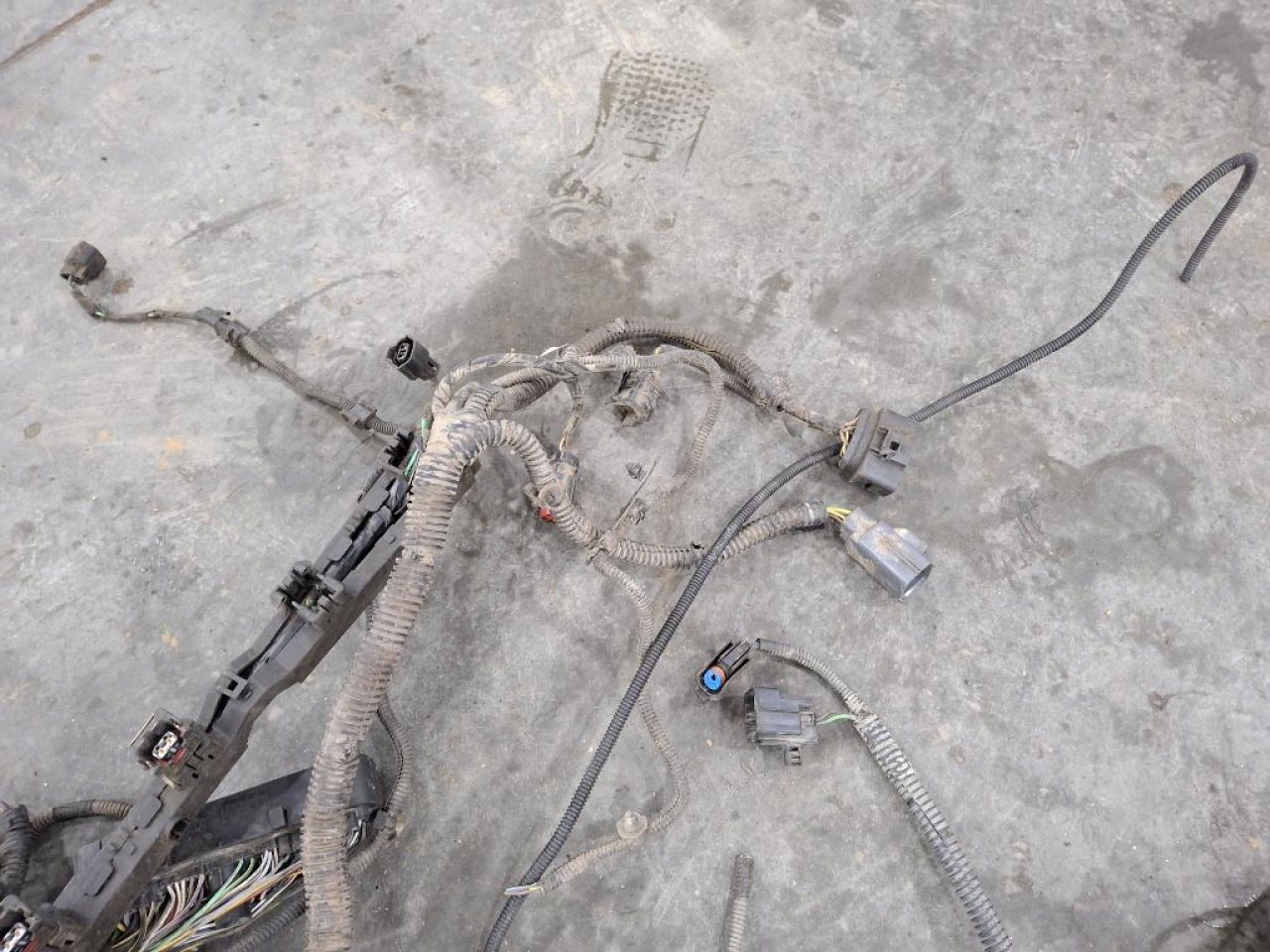

Разъёмы — главный практический ориентир

Разъём должен совпадать не только внешне

При сравнении б/у кос полезно проверить:

• форму корпуса;
• цвет;
• количество контактов;
• наличие всех пинов;
• ключи и направляющие;
• фиксатор;
• длину соответствующей ветви.

Одинаковый корпус может иметь другую распиновку

Производители нередко используют стандартные серии соединителей в нескольких комплектациях автомобиля.

Поэтому визуально одинаковая колодка ещё не доказывает одинаковый электрический жгут.

OEM и заводская бирка значительно надёжнее.

Что обычно повреждается у подкапотной проводки

Повреждение изоляции

Жгут работает в условиях:

• температуры;
• вибраций;
• масла и технических жидкостей;
• влаги;
• грязи;
• механического контакта с соседними деталями.

Поэтому при осмотре б/у косы полезно искать перетёртые участки и повреждения наружной защиты.

Разъёмы

Особое внимание стоит уделить:

• обломанным защёлкам;
• погнутым пинам;
• зелёному налёту и окислению;
• следам воды;
• подгоревшим контактам.

Предыдущий ремонт

На старой проводке могут встречаться:

• скрутки;
• нештатные пайки;
• обжимные соединители;
• изоляционная лента вместо штатной защиты;
• добавленные цепи сигнализации или другого оборудования.

Сам факт ремонта не всегда делает жгут непригодным, но качество такого вмешательства следует оценить отдельно.

Как проверить снятую косу

Начать с заводской бирки

Лучше всего сопоставить:

• Ford FINIS 1492477;
• инженерный номер на бирке;
• базовый номер 14K733;
• данные исходного автомобиля.

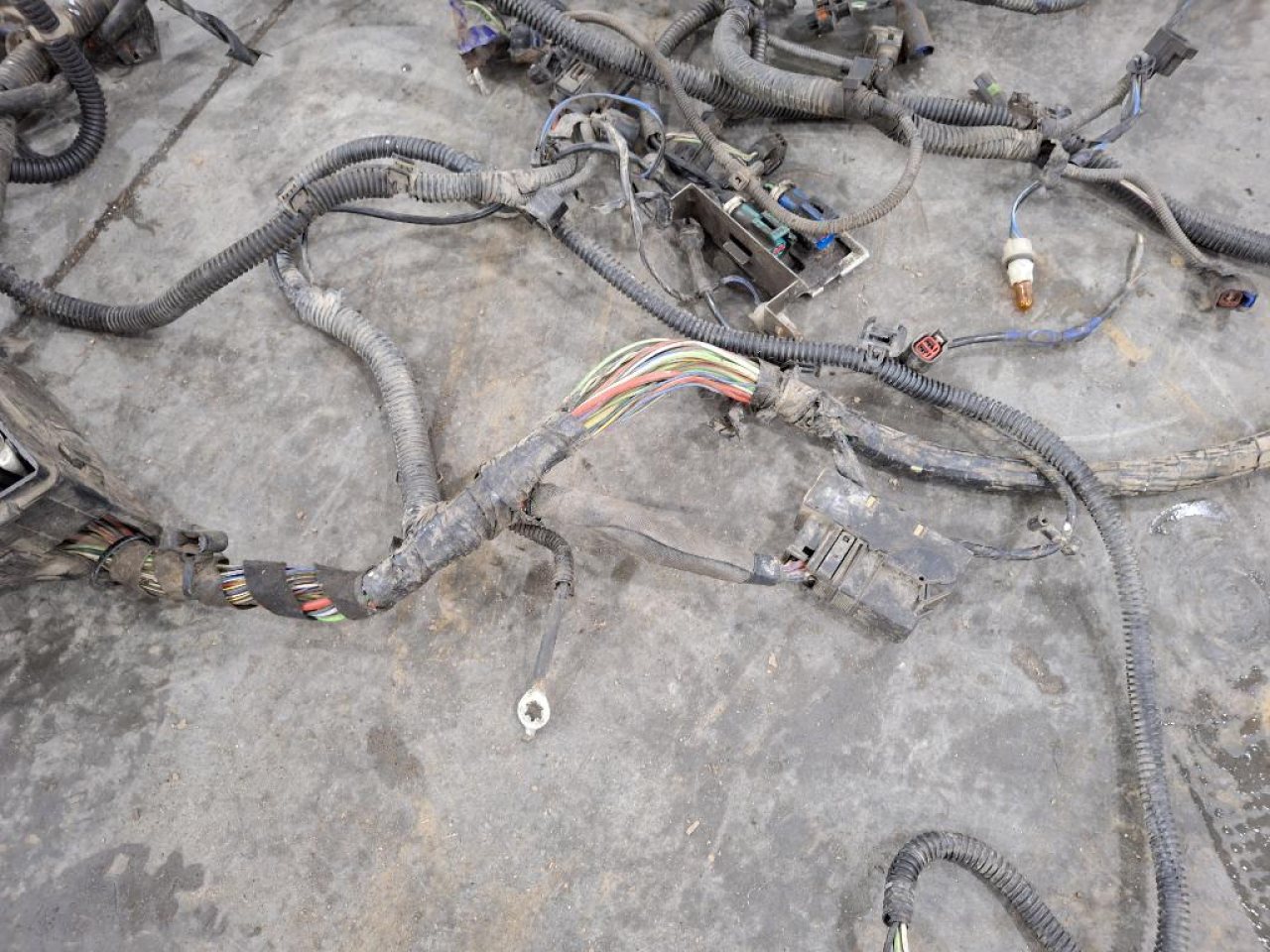

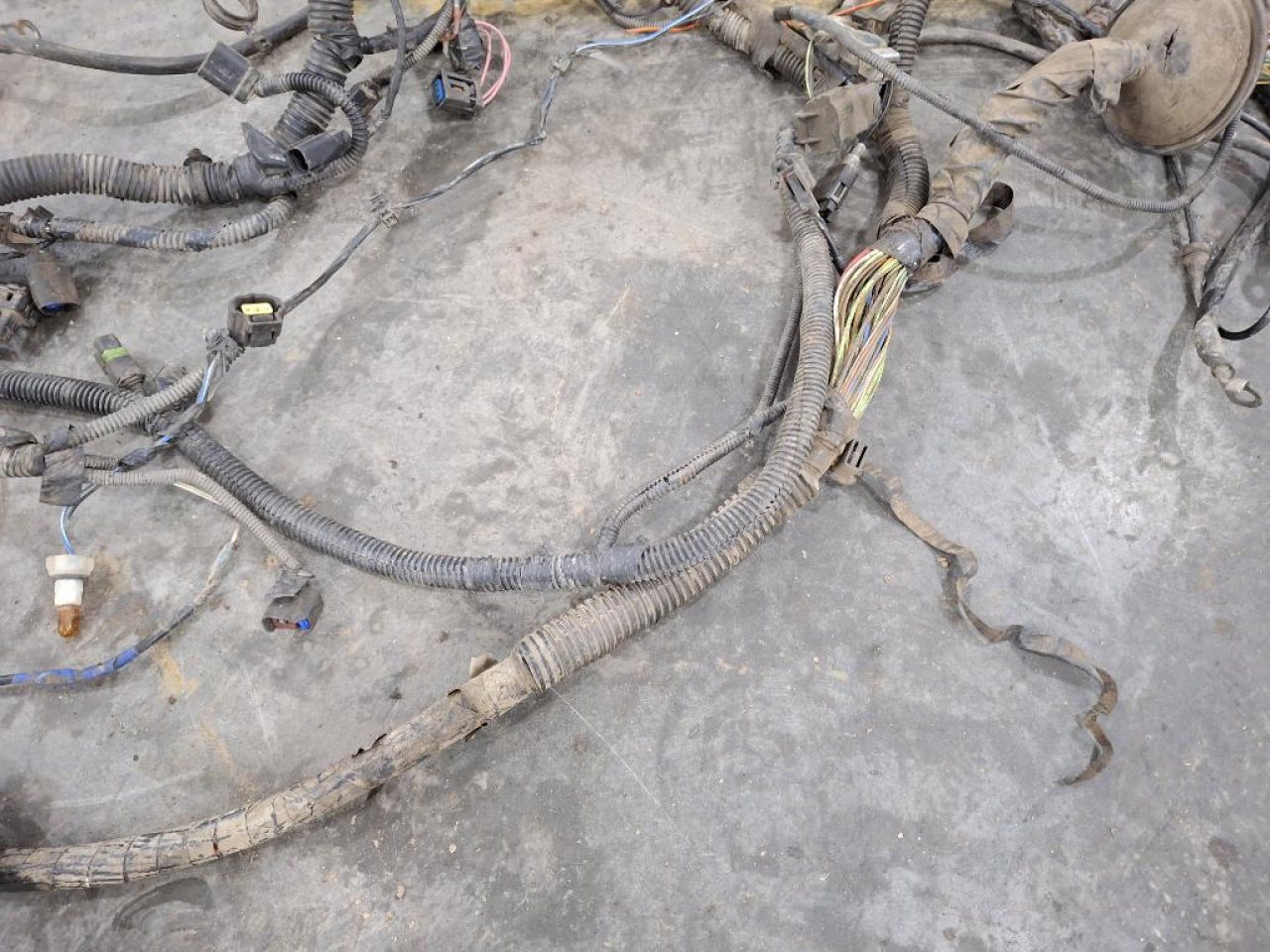

Разложить жгут целиком

Большую проводку трудно полноценно оценить, пока она свёрнута.

После раскладки можно увидеть:

• оборванные ответвления;
• укороченные провода;
• срезанные разъёмы;
• разрушенные крепления;
• нештатные ремонты.

Прозвонка помогает проверить отдельные цепи

Мультиметром можно проверить:

• целостность проводника;
• обрыв;
• короткое замыкание между отдельными цепями;
• соединение с массой там, где оно предусмотрено схемой.

Но большую автомобильную косу нельзя корректно «прозвонить всю подряд» без схемы: некоторые линии штатно соединяются через компоненты, ответвления и общие точки.

Почему цвет провода недостаточен для ремонта

Один цвет может использоваться в разных цепях

При ремонте Ford важны не только цвета, но и:

• номер цепи;
• сечение;
• разъём;
• номер контакта;
• назначение линии.

Поэтому правило «соединить красный с красным» для большого подкапотного жгута неприемлемо без электрической схемы.

Особенно важны силовые и сетевые линии

Неправильное соединение способно повредить:

• предохранители;
• управляющие блоки;
• датчики;
• проводку;
• электрические исполнительные механизмы.

Поэтому заводской жгут с правильным OEM зачастую практичнее восстановления сильно переделанной косы.

Что нельзя узнать только по номеру 1492477

Фактическое состояние

OEM не показывает, есть ли на конкретном жгуте повреждения или предыдущий ремонт.

Комплектность

Нельзя автоматически утверждать наличие всех:

• кронштейнов;
• клипс;
• предохранительных блоков;
• реле;
• отдельных ответвлений, если они являются самостоятельными деталями.

Историю автомобиля

По номеру невозможно определить, попадала ли машина в ДТП, подвергалась ли проводка ремонту или устанавливалось ли дополнительное оборудование.

Совместимость с любым Focus 2

Даже внутри второго поколения существует множество электрических спецификаций.

Как подобрать подкапотную проводку Ford Focus 2

1. Проверить OEM

Для этой позиции:

1492477.

2. Определить тип жгута

14K733 — проводка моторного отсека.

3. Не спутать её с моторной косой

Жгуты электронного управления двигателем в документации Ford имеют другие базовые номера.

4. Проверить двигатель

Автомобиль-донор:

HXDB, 1.6 Duratec Ti-VCT, 1596 см³, 85 кВт.

5. Проверить коробку

По данным продавца — МКПП.

6. Учитывать кондиционер и оснащение

Для 1492477 каталоги указывают исполнение с кондиционером.

7. Сверить производственную дату

В карточке указан 2007 год, но для электрики желательно знать точный период выпуска.

8. Сравнить бирки и все крупные разъёмы

Особенно если старый жгут сохранился и его можно положить рядом с покупаемым.

9. Проверить физическое состояние

Осмотреть проводники, оболочку, разъёмы, контакты, крепления и следы ремонта.

10. При сомнениях проверять по VIN

Для большого электрического жгута VIN значительно надёжнее поиска только по словам «Focus 2 1.6».

Коротко по позиции

• деталь: подкапотная проводка / жгут моторного отсека;
• автомобиль: Ford Focus 2;
• год автомобиля-донора: 2007;
• двигатель: HXDB;
• тип двигателя: 1.6 Duratec Ti-VCT;
• рабочий объём: 1596 см³;
• мощность HXDB: 85 кВт / 115 PS;
• крутящий момент HXDB: 155 Н·м;
• коробка по данным продавца: МКПП;
• OEM: 1492477;
• базовая группа Ford: 14K733;
• каталожное назначение: проводка моторного отсека;
• важное отличие: это не обязательно моторная коса управления двигателем;
• для подбора: OEM, HXDB, производственная дата, коробка, комплектация и VIN;
• для б/у детали: отдельно проверить разъёмы, пины, изоляцию, обрывы и следы предыдущего ремонта.
