Mercedes-Benz ML-Class W166: устройство и технические особенности серии

Третье поколение M-Class

W166 сменил предыдущую M-Class W164 в 2011 году. Это уже самостоятельное поколение с другим кузовом, ходовой частью, электрической архитектурой, двигателями и системами помощи водителю.

При этом общая концепция автомобиля сохранилась: пятидверный SUV с продольным расположением силового агрегата и, для большинства хорошо известных европейских исполнений, системой полного привода 4MATIC.

Поэтому детали W164 и W166 нельзя объединять только из-за одинакового названия ML 350 или внешнего сходства отдельных компонентов. Заводская серия является первым важным фильтром.

В 2015 году ML-Class стал GLE

Один из главных каталожных нюансов серии — смена коммерческого имени. С осени 2015 года Mercedes-Benz стала называть семейство M-Class именем GLE, подчёркивая его место в SUV-линейке рядом с E-Class.

При этом техническая серия 166 не исчезла. Поэтому поздний автомобиль, который в документах или каталоге называется GLE, может относиться к тому же поколению, что и более ранний ML-Class W166.

Для поиска деталей это даёт полезное правило: для поздних W166 желательно проверять оба варианта названия — ML-Class и GLE — а основным техническим ориентиром оставлять серию, дату выпуска и OEM.

Моторная гамма W166

В разных странах W166 предлагался с несколькими бензиновыми и дизельными двигателями. В европейской линейке встречались, например, экономичный четырёхцилиндровый дизель ML 250 BlueTEC, шестицилиндровый ML 350 BlueTEC, бензиновые V6 и V8, а вершиной ранней гаммы стал ML 63 AMG.

На отдельных версиях использовались хорошо известные семейства Mercedes-Benz:

• OM651 — рядный четырёхцилиндровый дизель;
• OM642 — дизельный V6 3.0;
• M276 — бензиновый V6 в нескольких исполнениях;
• M278 — бензиновый V8 biturbo;
• M157 — V8 biturbo для ML 63 AMG.

Это хороший пример того, почему обозначение вроде «ML 350» недостаточно для моторной детали. Точный код двигателя значительно надёжнее рабочего объёма или коммерческого индекса.

Подвеска: стальные пружины и AIRMATIC

Базовая ходовая часть W166 могла использовать обычные стальные пружины с амортизаторами. В качестве дополнительного оборудования предлагалась AIRMATIC — пневматическая подвеска с регулированием уровня кузова и адаптивным демпфированием ADS.

Поэтому выражение «амортизатор W166» или «рычаг ML W166» ещё не всегда полностью определяет нужное исполнение. Для части компонентов необходимо знать, оборудован автомобиль обычной подвеской или AIRMATIC.

Mercedes-Benz также предлагала для W166 пакет ON&OFFROAD, который объединял специальные режимы работы полного привода и электронных систем, а в соответствующих исполнениях был связан с дополнительными возможностями трансмиссии и подвески.

Передняя подвеска на двойных поперечных рычагах

В технической документации серии 166 передняя подвеска описывается как схема с двойными поперечными рычагами и высоко расположенным верхним рычагом. Сзади используется независимая многорычажная конструкция на отдельном подрамнике.

Для каталога это означает несколько различных рычагов, шарниров, втулок, кулаков и креплений. Разговорное название «передний рычаг ML» поэтому слишком широкое — необходимо установить точное положение детали в подвеске.

4MATIC и детали трансмиссии

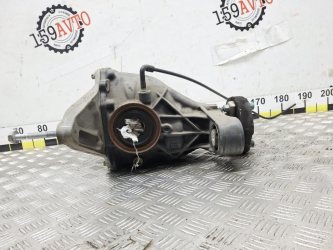

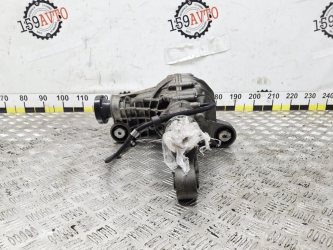

В полноприводной трансмиссии W166 участвуют коробка передач, раздаточная часть, карданные валы, передний и задний редукторы и приводы колёс.

При подборе редуктора, полуоси или другой детали трансмиссии важно учитывать не только W166, но и модификацию автомобиля. Передаточное отношение, фланцы и внутреннее исполнение агрегатов могут различаться.

В руководстве Mercedes-Benz отдельно оговариваются особенности работы 4MATIC, 4ETS и внедорожных режимов. Это подчёркивает, что механическая и электронная части полного привода здесь работают как единая система.

Категории запчастей для Mercedes-Benz ML-Class W166

В каталоге W166 представлены детали подвески и полного привода, кузовные компоненты, тормоза, датчики и электронные блоки. Для большинства из них важен не только кузовной индекс, но и точное исполнение автомобиля.

Датчики

Датчики W166 используются в двигателе, трансмиссии, ABS/ESP, подвеске, климатическом оборудовании и других электронных системах.

При подборе желательно проверить:

• точное назначение датчика;
• OEM;
• код двигателя или связанную систему;
• место установки;
• форму разъёма;
• количество контактов;
• период применения.

Особенно для электронных компонентов внешнее сходство и одинаковый разъём ещё не подтверждают совместимость.

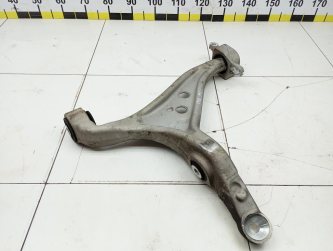

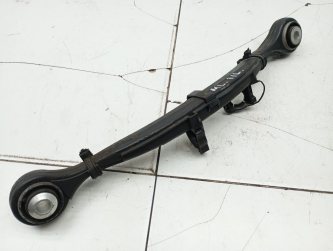

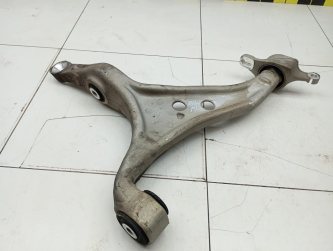

Рычаги подвески

Рычаг подвески нужно привязывать к передней или задней оси, стороне и точному положению. Из-за многорычажной конструкции рядом могут находиться несколько деталей, которые в бытовом описании называются одинаково.

Сайлентблок, шарнир и сам рычаг также могут быть отдельными OEM-позициями. Если на б/у рычаге они остаются установленными, это фактическая комплектность конкретного товара, а не обязательно состав каталожного номера рычага.

Поворотные кулаки

Поворотный кулак, также называемый на разборках «цапфой» или «ступичным кулаком», связывает колесо и ступичный узел с подвеской.

Для него важны передняя или задняя ось, сторона и OEM. Ступица, подшипник, тормозной щиток и датчик ABS могут оставаться на б/у узле, но обычно являются отдельными каталожными компонентами.

Полуоси и приводы

Полуось передаёт крутящий момент от редуктора к колесу. В сборе такой узел может включать вал и внутренний и наружный шарниры равных угловых скоростей.

В разговорной речи ШРУС часто называют «гранатой», но отдельный ШРУС и приводной вал в сборе — не одно и то же.

Для W166 необходимо учитывать ось, сторону, двигатель, трансмиссионное исполнение и OEM. Сходная длина вала сама по себе не подтверждает применяемость.

Тормозные суппорты

Тормозной суппорт подбирается по передней или задней оси и стороне автомобиля. Дополнительно значение имеет конкретное тормозное исполнение.

У различных модификаций W166 могли различаться размеры дисков и конструкция тормозов, а ML 63 AMG имеет собственную высокопроизводительную тормозную систему. Поэтому пометка AMG здесь технически значима, а не является только названием комплектации.

При покупке б/у суппорта полезно сверять OEM, сторону, тип скобы и фактическую комплектность. Скоба, направляющие, тормозной шланг и колодки могут иметь собственные номера.

Двери и кузовные детали

Дверь W166 подбирается по месту установки и стороне автомобиля. Стекло, замок, стеклоподъёмник, проводка, ручки и внутренняя обшивка являются самостоятельными деталями и не обязаны входить в комплект.

Для переднего крыла и других наружных элементов дополнительно стоит учитывать период выпуска и позднее обновление модели при переходе от ML к GLE.

Блоки управления

Электронный блок управления может принадлежать двигателю, трансмиссии, подвеске, кузовной электронике или другой системе автомобиля.

У такого компонента могут иметь значение:

• Mercedes-Benz OEM;
• номер производителя блока;
• аппаратная версия;
• версия программного обеспечения;
• кодировка автомобиля;
• VIN и комплектация.

Поэтому физически подходящий разъём не означает, что б/у блок будет корректно работать после простой установки. Для некоторых модулей требуется программирование, кодирование или дополнительная адаптация.

Глушители и выпускная система

Под названием «глушитель» на разборке могут подразумеваться задняя банка, промежуточный участок или более крупная часть выпускной системы.

Для W166 выпуск прежде всего зависит от двигателя. Дизельный OM642, бензиновый V6 и AMG V8 имеют совершенно разные системы выпуска, поэтому для такой детали код двигателя особенно важен.

Дефлекторы и элементы салона

Дефлектор воздушный направляет поток воздуха системы отопления и климат-контроля. На разборках похожие элементы могут называться решётками печки или воздуховодами, хотя это не всегда одна каталожная деталь.

Для дефлектора важны точное место в панели, сторона, цвет и форма креплений. То же относится к небольшим салонным деталям, включая потолочные ручки.

Потолочные ручки

Потолочная ручка технически проста, но может различаться по месту установки, цвету, форме крепления и дополнительным элементам.

Для такой позиции фотография часто быстрее позволяет определить нужное исполнение, а OEM помогает подтвердить применяемость.

Точный подбор запчастей Mercedes-Benz W166

ML 350 BlueTEC как пример важности кода двигателя

Одна из распространённых дизельных модификаций — ML 350 BlueTEC 4MATIC. В каталогах для W166 она связана с трёхлитровым V6 семейства OM642, при этом внутри одного коммерческого названия встречаются конкретные варианты двигателя и номера типа автомобиля.

Поэтому для форсунки, датчика, трубки, блока управления или внутренней детали двигателя правильнее использовать точный код мотора и OEM, а не только надпись ML 350 BlueTEC.

Стальная подвеска или AIRMATIC

Перед подбором амортизатора, стойки, пружины или некоторых связанных деталей необходимо установить тип подвески.

• базовое исполнение W166 могло иметь обычные стальные пружины;
• AIRMATIC использует пневматические элементы, регулирование уровня и адаптивное демпфирование ADS;
• исполнение с пакетом ON&OFFROAD имеет дополнительные особенности настройки системы.

Поэтому наличие W166 и совпадающей стороны ещё не означает, что деталь подвески подходит конкретному автомобилю.

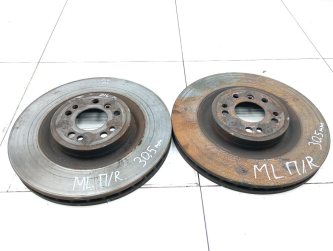

Тормоза зависят от модификации

Для суппорта и диска необходимо знать не только кузов и сторону, но и точное тормозное исполнение. Особенно отдельно следует рассматривать AMG.

Если OEM отсутствует, полезно сравнивать диаметр и толщину диска, конструкцию суппорта и данные автомобиля. Но размеры не должны подменять каталожную проверку, если существует несколько близких вариантов.

ML и GLE в OEM-каталогах

Для позднего W166 полезно искать запчасть сразу как по M-Class / ML, так и по GLE. Переименование произошло внутри жизненного цикла серии, поэтому производитель компонента или зарубежный каталог может использовать уже новое имя.

Это особенно важно для деталей после обновления: одинаковое обозначение W166 не отменяет изменений по дате производства.

OEM и VIN

OEM Mercedes-Benz позволяет проверить точное название компонента, двигатель, сторону, период применения и официальные замены номера.

Для сложной электроники, трансмиссии или переходной даты дополнительным фильтром полезен VIN. Он помогает связать автомобиль с исходной заводской конфигурацией и исключить визуально похожую, но другую ревизию.

Практичная последовательность подбора

• кузов — W166;
• ML-Class или позднее название GLE;
• год и желательно дата производства;
• точная модификация;
• код двигателя;
• коробка передач и исполнение 4MATIC;
• обычная подвеска или AIRMATIC;
• для тормозов — конкретное тормозное исполнение и AMG при наличии;
• ось и сторона установки;
• OEM и возможная замена номера;
• для электронных блоков — аппаратная и программная версия;
• фактическая комплектность б/у позиции.

Что представлено для ML-Class W166

Среди заметных направлений каталога — датчики, рычаги подвески, двери, электронные блоки, поворотные кулаки, полуоси, тормозные суппорты, детали салона и выпускной системы.

Состав каталога меняется по мере поступления и продажи запчастей, поэтому постоянный справочный текст не фиксирует количество товаров. Для точного выбора лучше связывать конкретную позицию с модификацией W166, кодом двигателя, оборудованием автомобиля и OEM.
