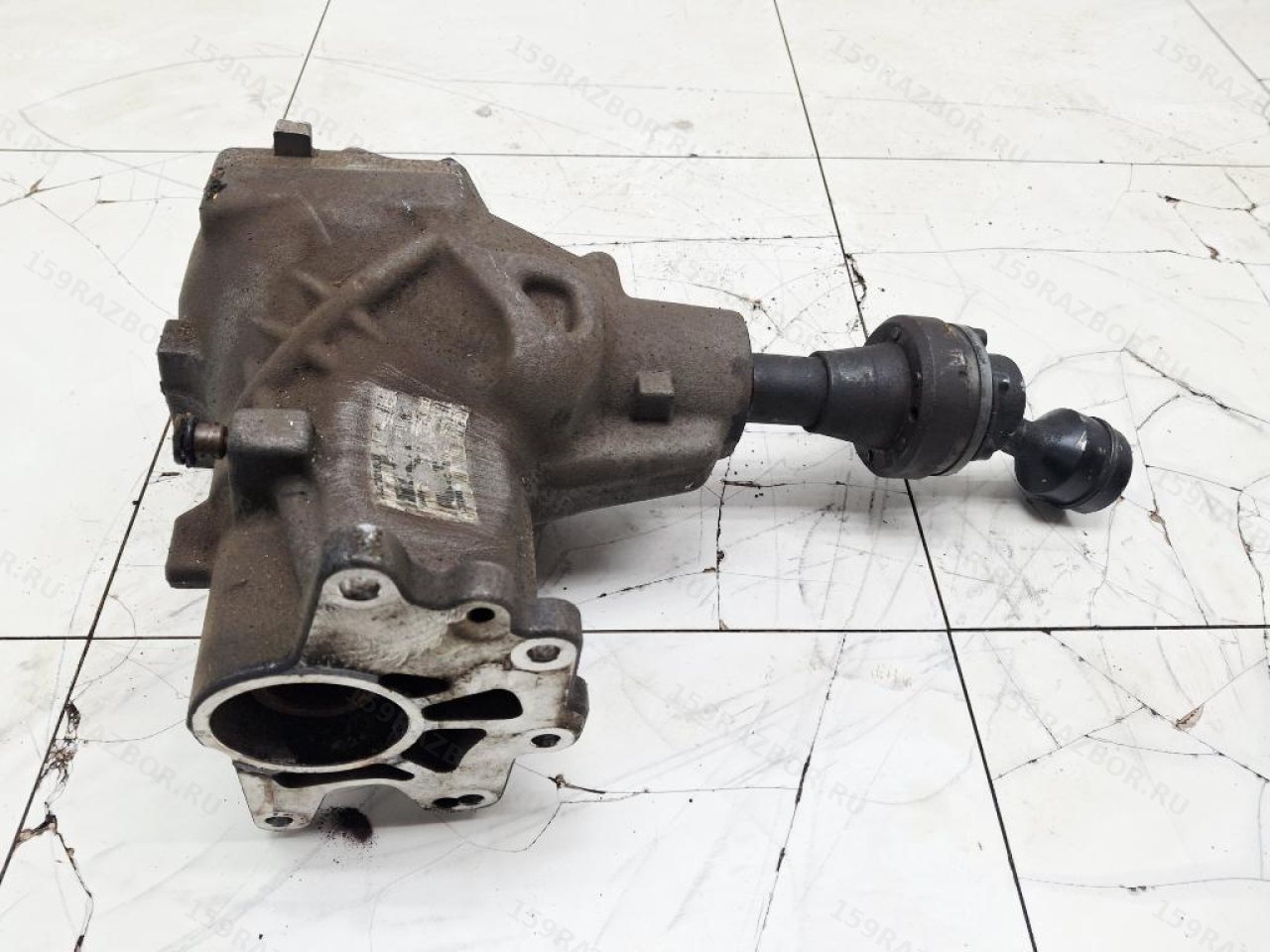

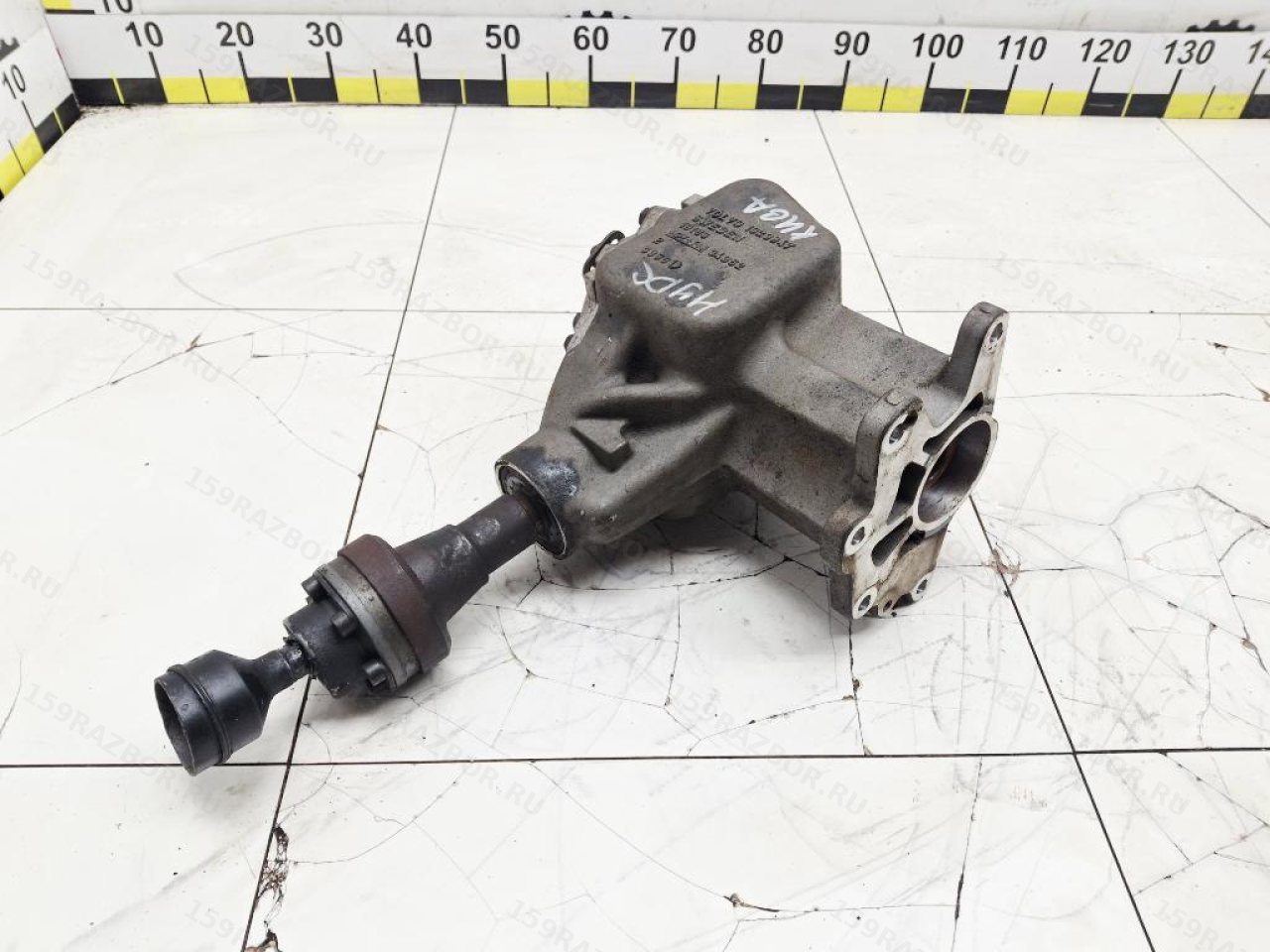

Раздатка Форд Куга 1 C394 2.5 HYDC (1578164)

Раздатка Форд Куга 1 C394: как она устроена и за что отвечает

Это угловой редуктор между коробкой и карданом

Раздаточная коробка Ford Kuga 1 — один из механических узлов системы полного привода. Заводское руководство Ford показывает её непосредственно рядом с коробкой передач: дальше по силовой цепочке находятся карданный вал, муфта Haldex, задний редуктор и задние полуоси.

В техническом описании Ford раздатка выполнена как угловая зубчатая передача. Она получает крутящий момент от трансмиссии и выводит его через выходной вал и фланец на кардан, который идёт назад.

Если говорить по-простому, эта «раздатка» разворачивает поток мощности от поперечно установленного двигателя и коробки в сторону задней оси.

Раздатка и Haldex — не одно и то же

На первой Куге эти два узла иногда в разговоре смешивают, хотя конструктивно они находятся в разных местах и выполняют разные задачи.

• раздаточная коробка находится спереди, возле коробки передач, и передаёт вращение на кардан;
• карданный вал соединяет переднюю часть трансмиссии с задней;
• муфта Haldex расположена у заднего редуктора и регулирует передачу момента на задние колёса;
• задний редуктор распределяет момент между задними полуосями.

Поэтому выражение «поменять Халдекс» и «поменять раздатку» для Kuga обозначает разные ремонты.

Как работает полный привод Kuga

Заводское руководство Ford описывает полноприводную трансмиссию первой Kuga как систему из коробки с передним дифференциалом, раздатки, полуосей, кардана, Haldex и заднего редуктора.

Муфта Haldex представляет собой управляемый многодисковый узел и может плавно менять количество момента, передаваемого назад. Ford указывает применение на Kuga муфт Haldex третьего и четвёртого поколений в зависимости от периода производства.

Это означает, что раздаточная коробка сама по себе не занимается электронным «подключением задка». Она обеспечивает механический привод кардана, а непосредственное регулирование тяги между передней и задней частью системы выполняется дальше по трансмиссии.

OEM 1578164 и применение на Ford Kuga

Заводское название — Transfer Box

В каталоге Ford номер 1578164 проходит как Transfer Box, базовый инженерный код детали — 7L486.

Каталожная группа относится к полноприводной Ford Kuga первого поколения 2008–2012 годов. На рынке б/у агрегатов этот номер особенно регулярно встречается на бензиновых Kuga 2.5 4x4.

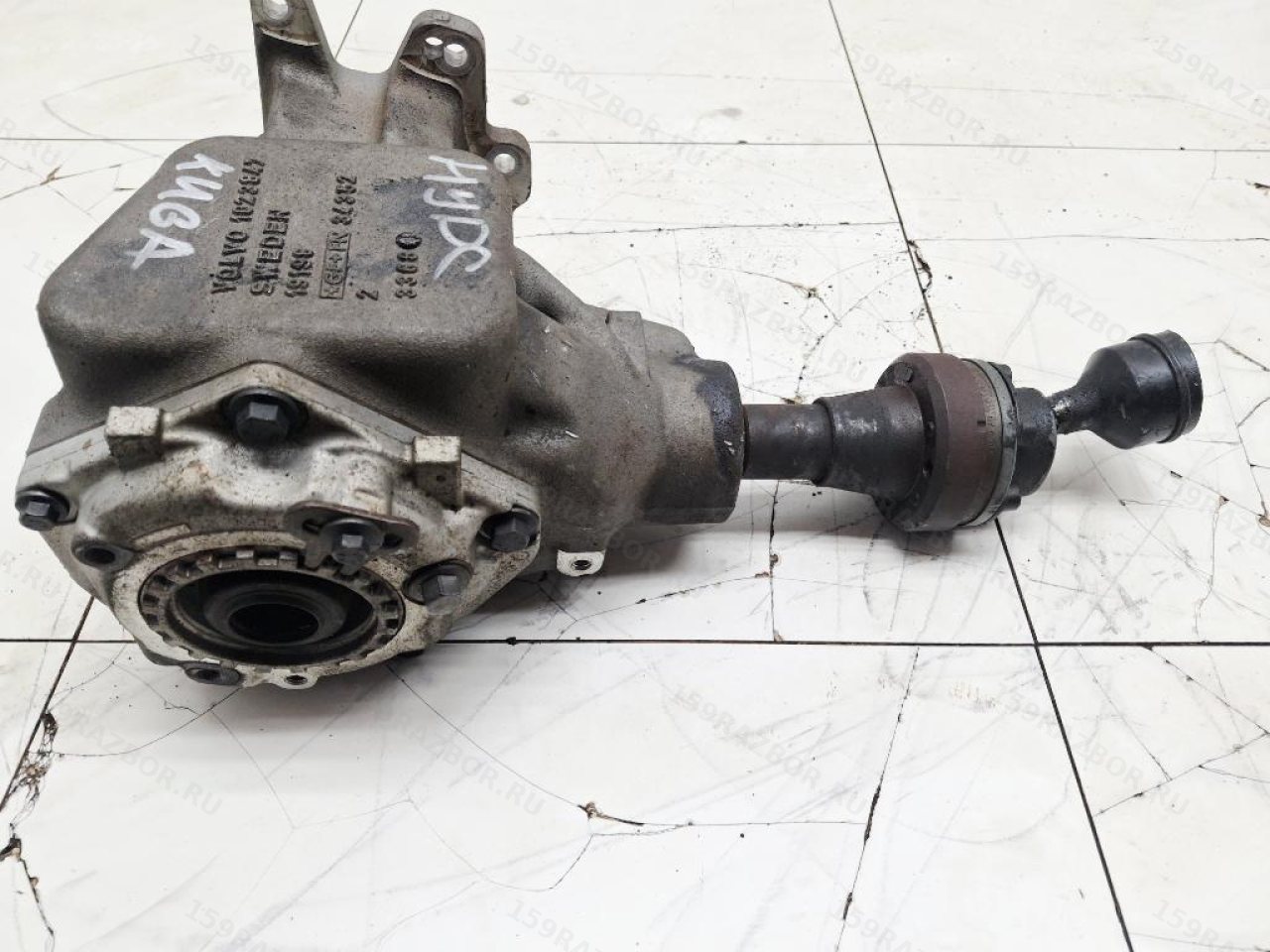

9V4N-7L486-BA — маркировка самого агрегата

Наряду с сервисным номером Ford 1578164 на раздатках и в международных каталогах встречается номер 9V4N-7L486-BA.

Это полезный дополнительный ориентир при подборе б/у агрегата. У Ford сервисный каталожный номер и инженерная маркировка, нанесённая на саму деталь, нередко выглядят совершенно по-разному.

Поэтому если на снятой раздатке нет крупной надписи «1578164», это ещё не означает, что номер другой: полезно искать и маркировку формата 9V4N....

Не путать с раздатками дизельной Kuga

Первая Kuga выпускалась не только с бензиновым 2.5 Turbo, но и с дизельными 2.0 TDCi. Для них в каталогах встречаются другие номера раздаточных коробок — например семейство 8V41-7L486-....

Поэтому покупать агрегат только по словам «раздатка Ford Kuga 2008–2012» рискованно. Корпуса и общая конструкция могут выглядеть похоже, но моторное и трансмиссионное исполнение нужно сверять отдельно.

Двигатель HYDC 2.5 Turbo

Пятицилиндровый бензиновый мотор

Код HYDC относится к бензиновому двигателю Kuga 2.5 4x4. Заводное руководство Ford приводит для него:

• 2522 см³ рабочего объёма;
• пять цилиндров;
• турбонаддув;
• 147 кВт / 200 л.с.;
• максимальный крутящий момент около 320 Н·м.

Родственный код HYDB обозначает другое экологическое исполнение того же 2,5-литрового семейства. На рынке б/у раздаток 1578164 встречается с обоими кодами.

Для раздатки коробка передач важнее многих параметров мотора

Сам код HYDC хорошо определяет силовой агрегат, но раздатка работает непосредственно вместе с трансмиссией. Поэтому при подборе желательно знать и установленную коробку передач.

Для Kuga первого поколения Ford использовала несколько вариантов трансмиссий, включая механические коробки, Powershift и автоматическую AW55 AWD. Раздаточные коробки и отдельные детали их подключения могут различаться.

В карточке конкретного товара коробка передач не указана, поэтому я бы не приписывал этому агрегату конкретную КПП без проверки маркировки или VIN автомобиля-донора.

Что находится внутри раздаточной коробки

Валы, шестерни и подшипники

Заводная схема Ford показывает внутри корпуса раздатки:

• полый входной вал;
• выходной вал;
• выходной фланец;
• зубчатую передачу;
• дифференциальные шестерни конструкции узла;
• конические роликовые подшипники;
• сальники.

Именно через выходной фланец крутящий момент уходит на карданный вал.

Сальники — отдельные позиции

В каталоге Ford уплотнения раздатки идут отдельными номерами. Поэтому наличие на б/у агрегате старых сальников — это фактическая комплектность узла, а не причина считать их частью OEM 1578164 как самостоятельных запасных деталей.

Если около фланца или мест соединения видна масляная грязь, полезно отличить обычное запотевание от активной течи и проверить состояние уплотнений.

Ford рассматривал раздатку как агрегат в сборе

В заводском Workshop Manual есть интересная ремарка: с начала серийного производства раздаточная коробка находилась в так называемой Black Box Phase и не предусматривалась Ford для ремонта внутри дилерской процедуры.

То есть официальная технология предполагала работу с раздаткой как с агрегатом в сборе, а не переборку внутренних шестерён и подшипников поштучно.

Это не означает, что раздатку технически невозможно восстановить в специализированной мастерской. Речь именно о заводской ремонтной стратегии Ford.

Что проверить у б/у раздатки 1578164

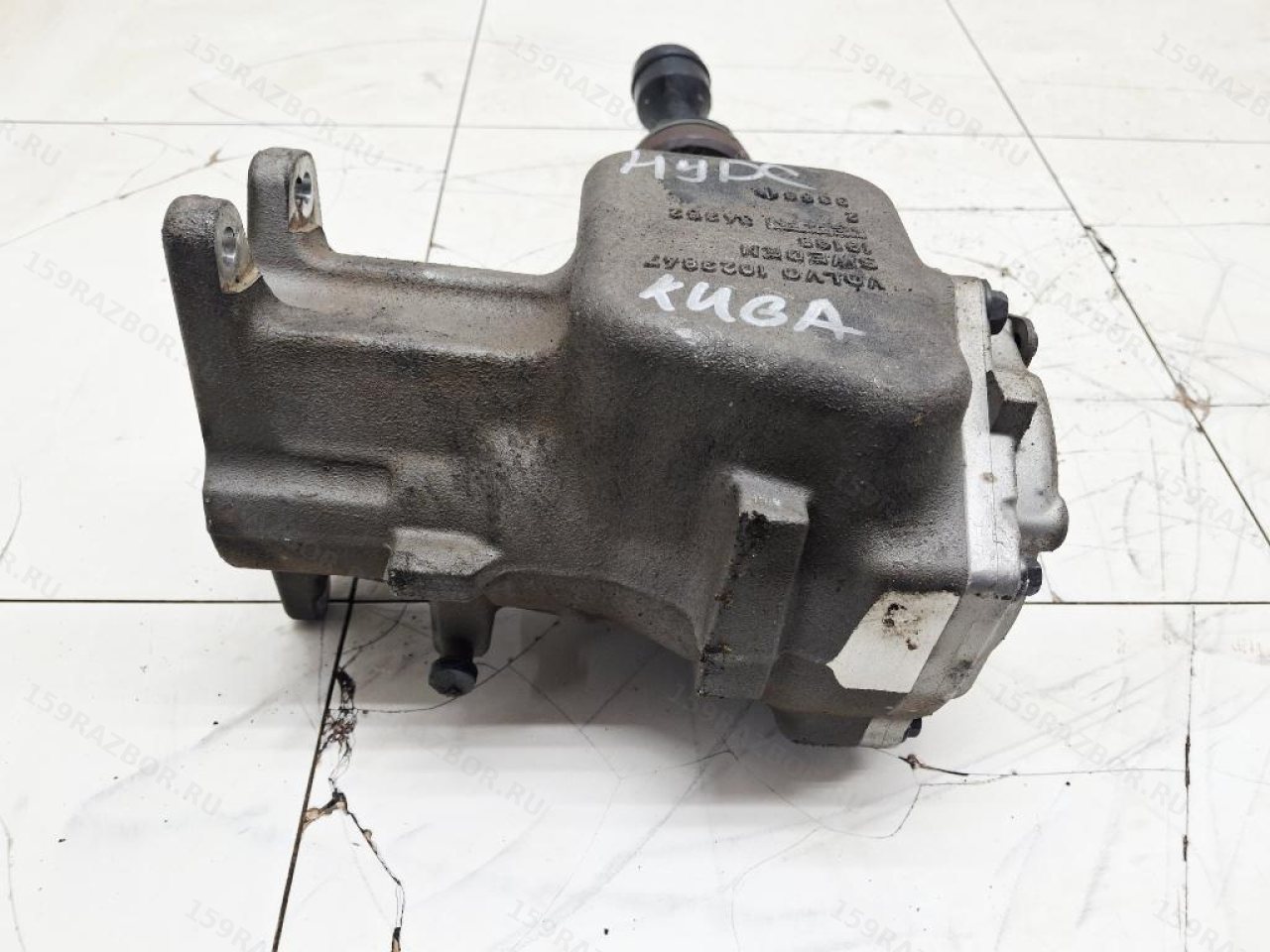

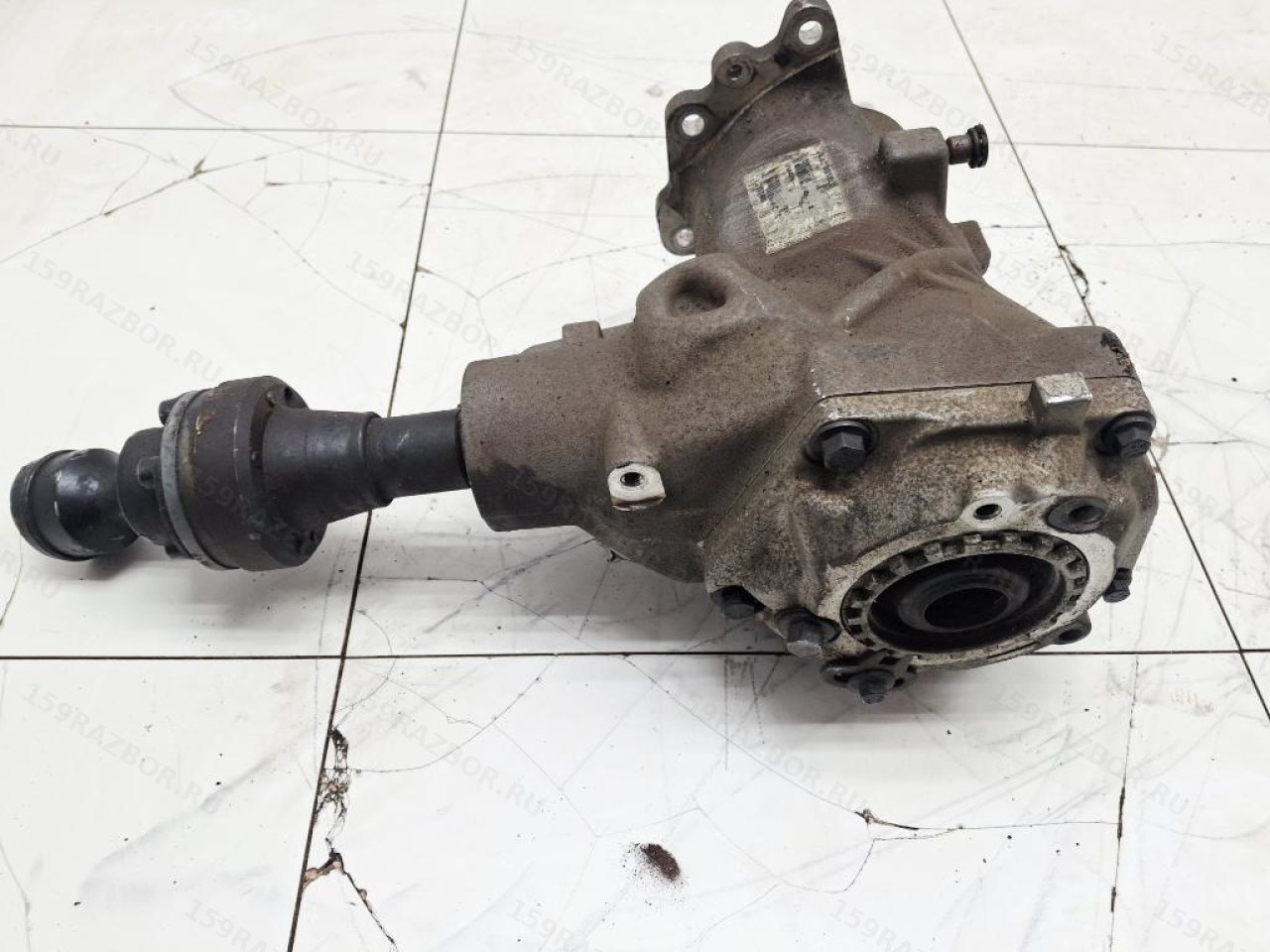

Корпус

Первым делом стоит осмотреть алюминиевый корпус. На нём нежелательны:

• трещины;
• сварка или следы ремонта корпуса;
• сколы вокруг крепёжных ушей;
• повреждение резьбы;
• следы сильного удара снизу.

Для «раздатки» целая геометрия корпуса важнее косметических потёртостей.

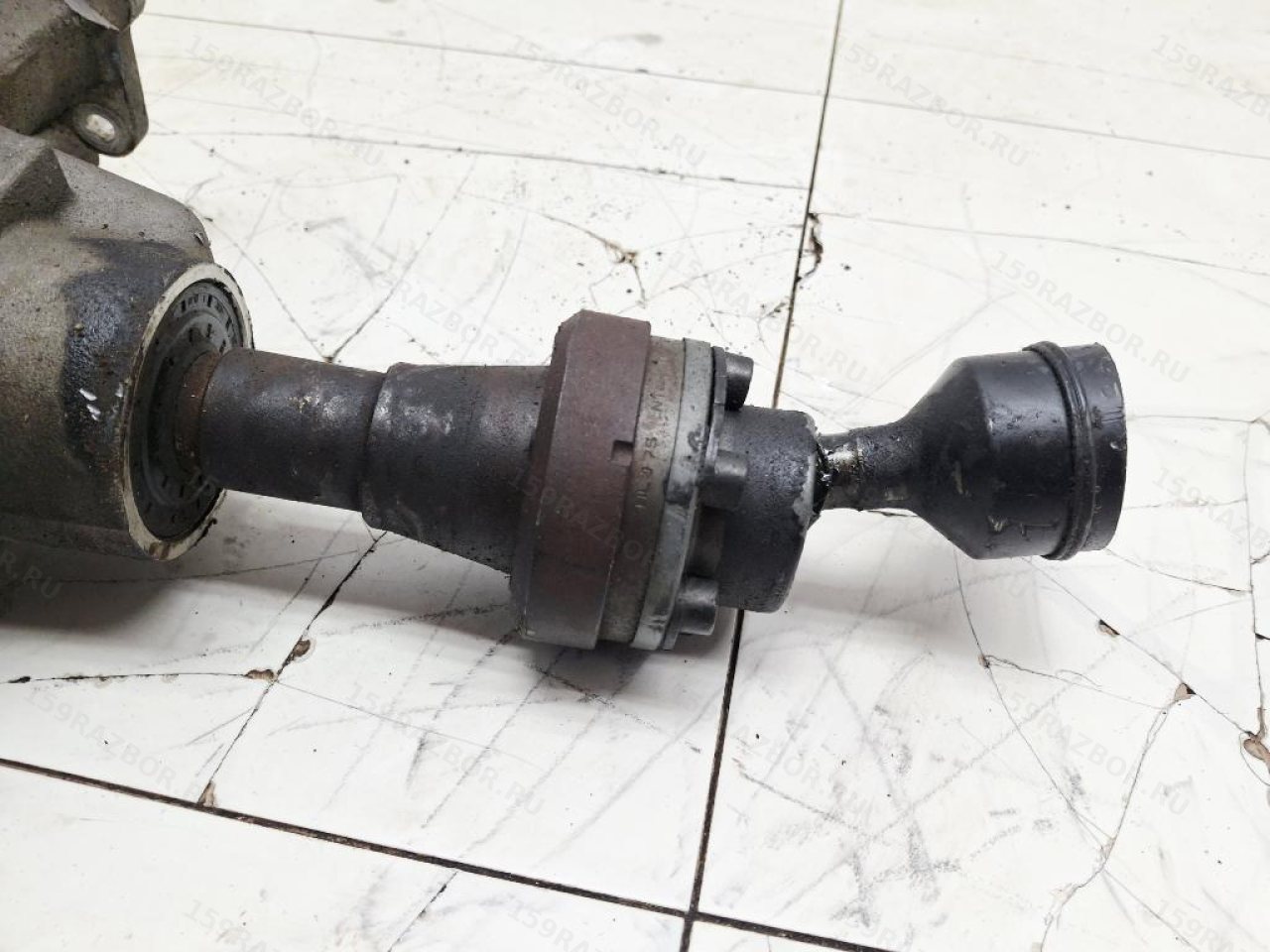

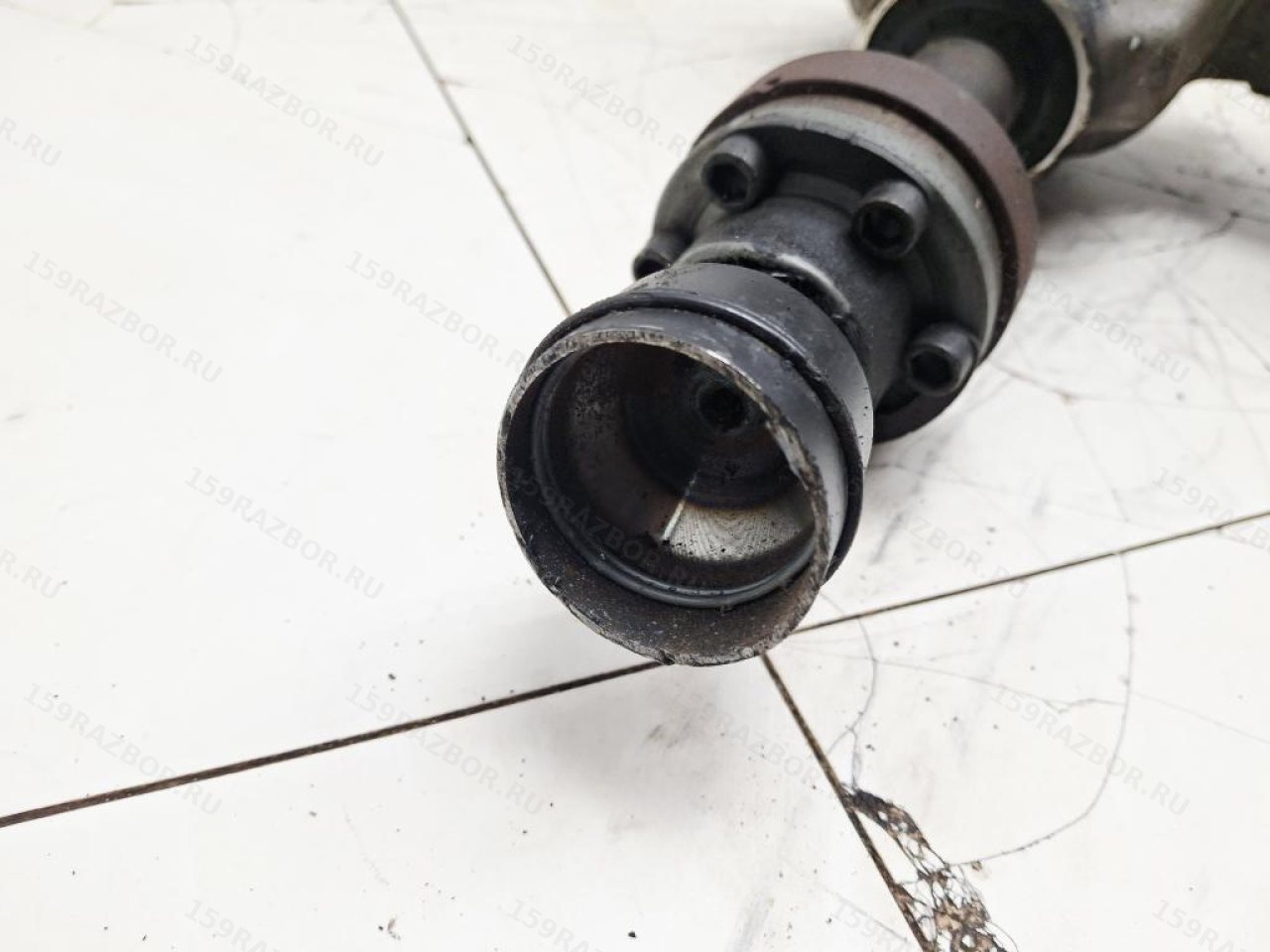

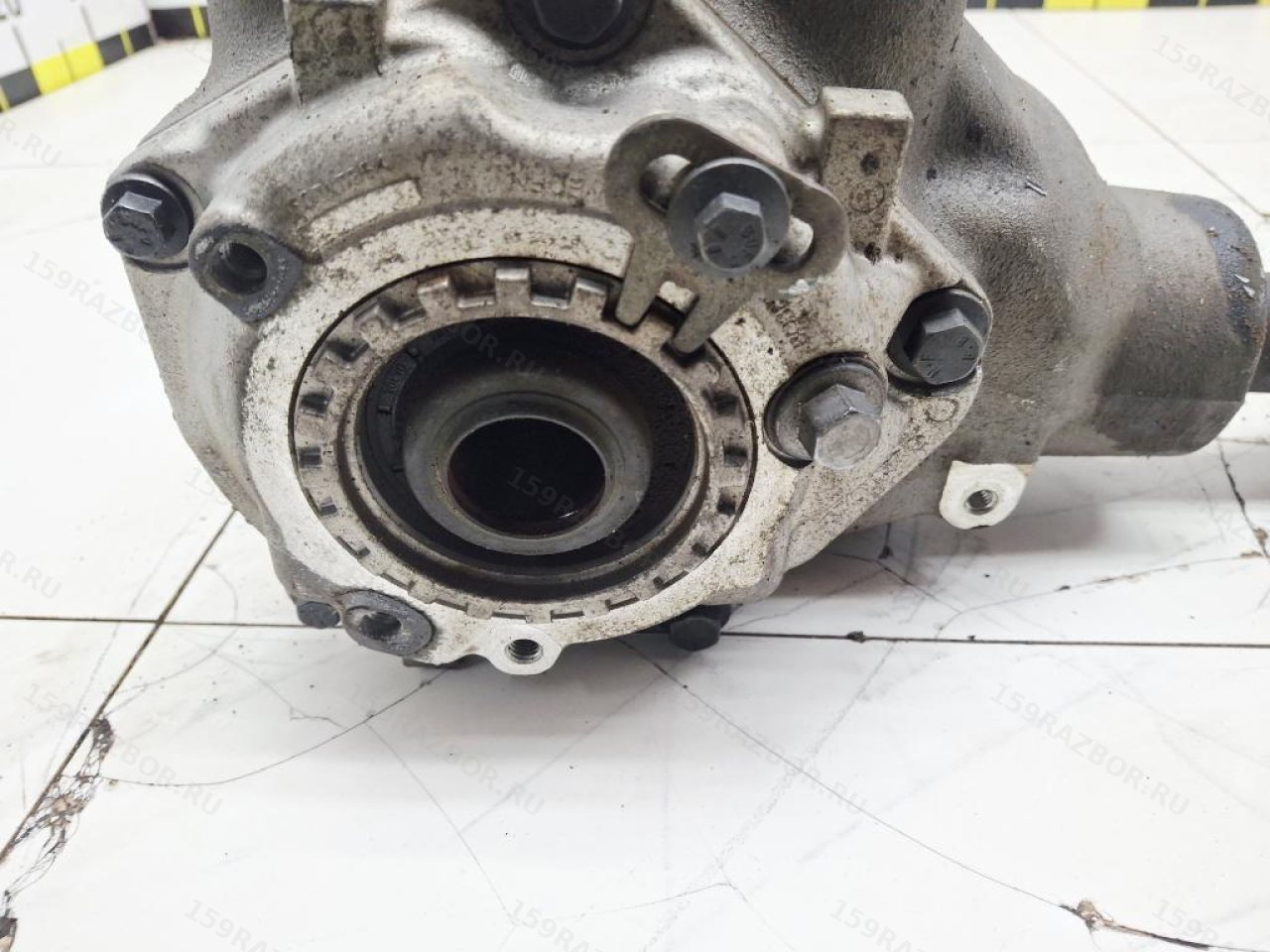

Выходной фланец

Фланец соединяет агрегат с карданом. Его полезно проверить на выраженный радиальный или осевой люфт, повреждение посадочной поверхности и состояние резьбы.

Небольшое свободное угловое перемещение механизма и явно разбитый подшипниковый люфт — разные вещи. Если есть сомнение, состояние лучше оценивать вместе со специалистом по трансмиссиям.

Шум и подшипники

Гул со стороны трансмиссии может идти от раздатки, но похожий звук способны давать:

• ступичные подшипники;
• коробка передач;
• кардан;
• задний редуктор;
• подшипники муфты Haldex;
• шины.

Поэтому фраза «гудит раздатка» — ещё не окончательный диагноз. Перед заменой агрегата желательно локализовать источник шума.

Масло

Раздаточная коробка имеет собственную смазку. В сервисной документации Ford для соответствующих исполнений Kuga приводится отдельная процедура проверки уровня жидкости и небольшой объём заправки.

Если история б/у агрегата неизвестна, после установки разумно обслуживать его по заводной спецификации конкретной версии автомобиля, а не ориентироваться на масло из коробки передач или Haldex — это разные узлы и разные рабочие жидкости.

Стружка и состояние старого масла

Если при снятии или обслуживании масло удаётся осмотреть, крупная металлическая стружка и выраженный металлический «блёсток» могут указывать на износ шестерён или подшипников.

Одного цвета старого масла для диагноза недостаточно, но его состояние вместе с люфтами и шумом даёт гораздо больше информации.

Раздатка, кардан, Халдекс и задний редуктор

Не менять узлы «по цепочке» без диагностики

Поскольку полный привод Kuga состоит из нескольких агрегатов, одна и та же жалоба может иметь разные причины.

Например:

• гул может идти от раздатки или заднего редуктора;
• вибрация — от кардана или его соединений;
• отсутствие подключения задней оси — от Haldex, его насоса, электроники или другой части системы;
• течь спереди — от сальника раздаточной коробки;
• люфт — от фланца, кардана либо внутреннего подшипника.

Поэтому раздатка — не универсальный виновник любой проблемы с полным приводом.

Haldex расположен сзади

Заводная схема Ford отдельно показывает Haldex clutch между карданным валом и задним редуктором. Это полезное отличие для поиска запчастей: если нужна именно муфта или насос Haldex, OEM 1578164 к ним отношения не имеет.

В гаражной речи иногда говорят просто «сломался полный привод», но для каталога лучше сначала определить конкретный узел.

Как подобрать раздаточную коробку на Форд Куга 1

Начать с номера агрегата

Для этой позиции основной ориентир — Ford 1578164. Дополнительно полезно проверить маркировку 9V4N-7L486-BA, если она присутствует на корпусе или шильде.

Совпадение одного только кузова C394 недостаточно, поскольку у Kuga первого поколения были разные двигатели и трансмиссии.

Проверить двигатель

У данной позиции указан HYDC — бензиновый 2.5 Turbo. Это значительно сужает применяемость и отделяет агрегат от большинства дизельных Kuga 2.0 TDCi.

Уточнить коробку передач

Если на автомобиле и на доноре разные коробки, применяемость раздатки лучше подтвердить каталогом или VIN. Особенно важно не переносить номер на другую версию только потому, что двигатель и кузов совпадают.

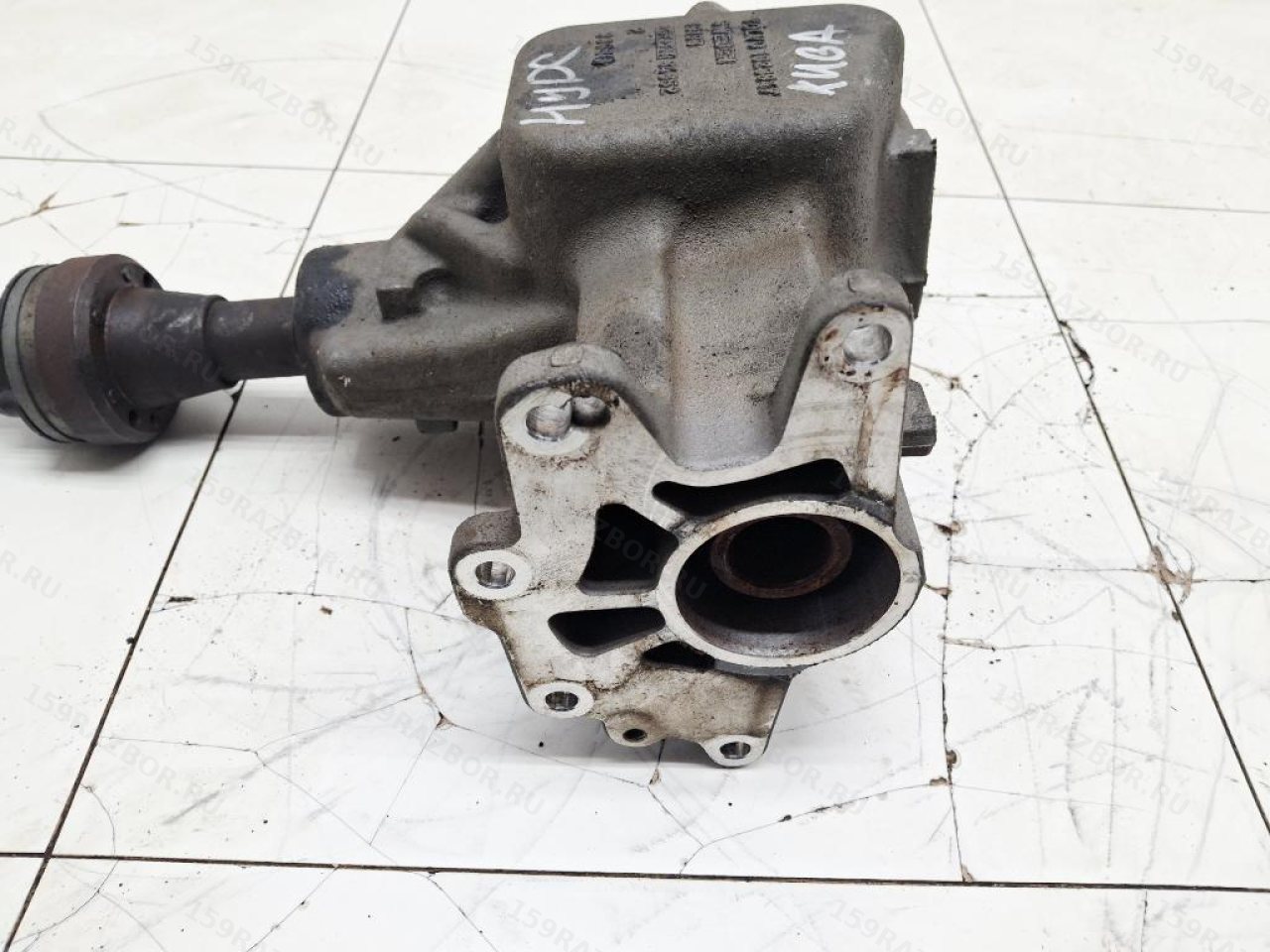

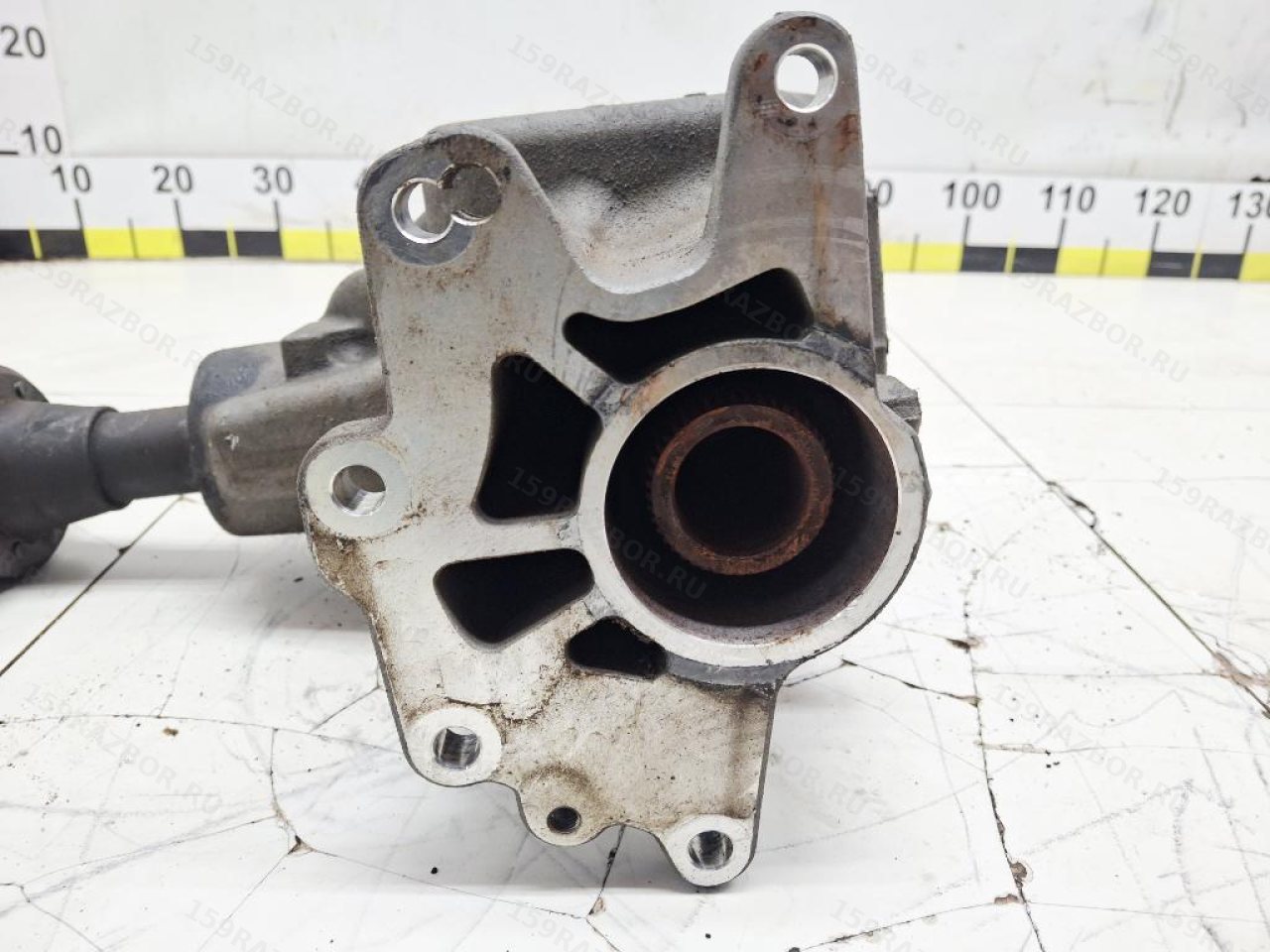

Сверить фланцы и крепления

На б/у агрегате можно дополнительно сравнить:

• корпус и точки крепления;
• выходной фланец кардана;
• посадку к коробке передач;
• сальники;
• инженерную маркировку;
• комплектность кронштейнов.

VIN — хороший финальный фильтр

Если есть сомнение между несколькими раздатками, VIN позволяет определить исходное трансмиссионное исполнение автомобиля и проверить сервисный номер по каталогу Ford.

Для дорогого механического агрегата такая проверка полезнее попытки подобрать «на глаз» по фотографии корпуса.

Коротко по позиции

• деталь: раздаточная коробка / раздатка;
• автомобиль: Форд Куга 1 / Ford Kuga 1;
• кузов: C394;
• привод: 4x4;
• двигатель в карточке: HYDC;
• двигатель: бензиновый 2.5 Turbo, 2522 см³, 147 кВт / 200 л.с.;
• OEM: 1578164;
• заводское название: Transfer Box;
• дополнительная маркировка: 9V4N-7L486-BA встречается на агрегатах с этим сервисным номером;
• назначение: передача момента от коробки передач на кардан задней оси;
• важно: раздатка и задняя муфта Haldex — разные узлы;
• год автомобиля-донора: в карточке не указан;
• коробка передач автомобиля-донора: в карточке не указана;
• при подборе: сверять OEM, двигатель, трансмиссию, маркировку агрегата и VIN.
