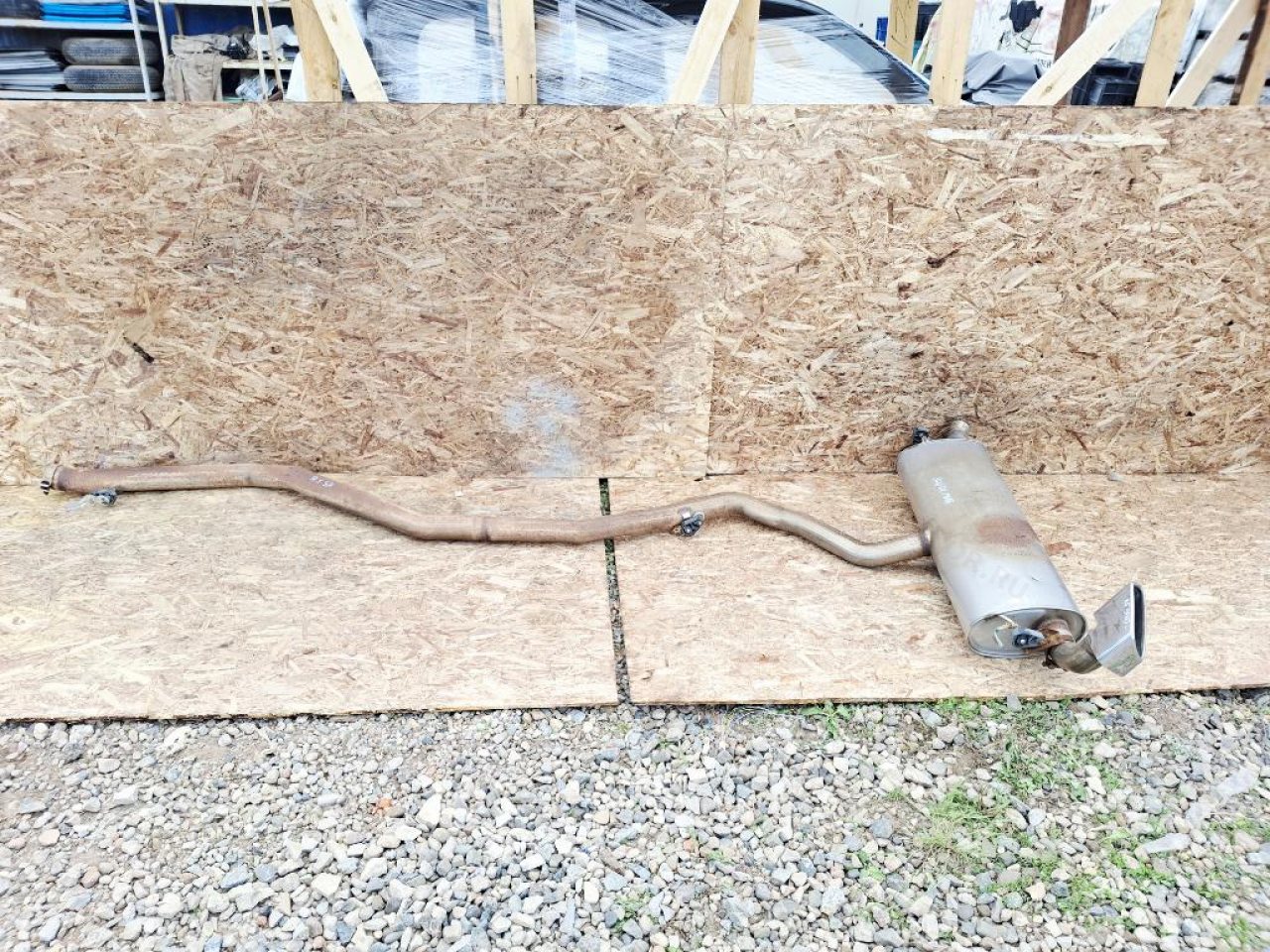

Глушитель основной БМВ Х5 F15 35i N55 2014 18308648380

Глушитель BMW 18308648380 — что именно идентифицирует OEM

Заводное название — Rear silencer with exhaust flap

Оригинальный номер 18 30 8 648 380 / 18308648380 относится не к абстрактной «части выхлопа», а к конкретному узлу — заднему глушителю с выпускной заслонкой.

В русской разборочной терминологии такую деталь обычно называют:

• основной глушитель;
• задний глушитель;
• банка глушителя;
• глушитель с заслонкой.

Все эти формы понятны, но для точного подбора полезнее заводное определение BMW и полный OEM.

Это не катализатор

На F15 с N55 каталитический нейтрализатор находится значительно ближе к двигателю и турбокомпрессору. OEM 18308648380 относится уже к задней части выпускной системы.

Поэтому этот номер нельзя использовать как номер:

• катализатора;
• турбины;
• выпускного коллектора;
• лямбда-зонда;
• всей выпускной системы автомобиля целиком.

BMW X5 F15 2014 с двигателем N55

N55 — штатный двигатель версии 35i

Для BMW X5 F15 заводная техническая документация связывает двигатель N55B30 с моделями sDrive35i и xDrive35i.

В документации BMW для F15 указано:

• двигатель: N55B30;
• конструкция: рядный 6-цилиндровый бензиновый;
• рабочий объём: 2979 см³;
• наддув: BMW TwinPower Turbo;
• впрыск: непосредственный High Precision Injection;
• VALVETRONIC: есть;
• мощность: 225 кВт;
• крутящий момент: 400 Н·м.

В европейской спецификации мощность обычно указывается как 306 PS, тогда как в североамериканских материалах — 300 hp. Это одна и та же силовая ветка N55 для 35i, а не два разных двигателя.

Код двигателя полезнее общего «3.0 бензин»

На X5 F15 существовало несколько совершенно разных силовых установок, поэтому запись «глушитель X5 3.0» слишком широкая.

В данном случае связка:

BMW X5 F15 → 2014 → N55 → 35i → OEM 18308648380

значительно точнее.

Применяемость OEM 18308648380

Основная ветка — BMW X5 F15 35i

Каталоги BMW связывают 18308648380 с бензиновыми BMW X5 F15 35i с двигателем N55.

На разных рынках это могут быть:

• BMW X5 xDrive35i;
• BMW X5 sDrive35i.

Для конкретного автомобиля тип привода всё равно лучше подтверждать по VIN и исходной каталожной комплектации.

Этот же OEM встречается на BMW X6 F16 35i

Оригинальный каталог также показывает номер 18308648380 на родственном BMW X6 F16 35i с N55.

Это реальная каталожная унификация между F15 и F16, но её не следует распространять на любой X5/X6 с похожим объёмом двигателя.

Совпадение подтверждает именно OEM, а не внешнее сходство двух выпускных систем.

Обычный F15 и M Sport используют разные глушители

18308648380 относится к исполнению без Sport и M Sport

Для автомобилей соответствующей ветки ETK номер 18308648380 указан при отсутствии опций:

• P336A — Sports package;
• P337A — M Sports package.

Для конкретного X5 F15 2014 года это важная часть подбора.

Для M Sport используется другой OEM

При наличии M Sport P337A каталог показывает другой задний глушитель — 18308648381.

Поэтому формулировка «глушитель X5 F15 N55» ещё не гарантирует взаимозаменяемость между обычной машиной и M Sport.

При сравнении двух узлов нужно учитывать:

• заводской пакет;
• форму выходной части;
• наружные наконечники;
• крепления;
• полный OEM.

M Sport — не то же самое, что X5 M F85

Отдельно не следует смешивать F15 с полноценным BMW X5 M F85.

F85 имеет собственную высокопроизводительную выпускную систему и существенно отличается от обычного 35i.

То есть здесь существуют три разных понятия:

• обычный BMW X5 F15 35i;
• BMW X5 F15 35i с M Sport;
• BMW X5 M F85.

Выпускная заслонка на BMW X5 F15

У F15 с N55 заслонка уже электрическая

Это важный технический нюанс именно третьего поколения X5.

В заводном учебном руководстве BMW для F15 среди изменений N55 прямо указан rear muffler assembly with electric exhaust flap — задний глушитель с электрической выпускной заслонкой.

Поэтому устройство F15 не стоит автоматически описывать по более ранним BMW с N55, где встречалось вакуумное управление заслонкой.

Заслонка изменяет работу одного из выходных каналов

Управляемая заслонка позволяет системе менять прохождение выхлопных газов через выходную часть глушителя в зависимости от режима работы автомобиля.

Практически она участвует прежде всего в управлении акустикой выпуска: при разных режимах двигатель может звучать тише или свободнее.

Это штатная часть конструкции, а не установленный владельцем «активный выхлоп».

Не путать выпускную заслонку с wastegate турбины

На N55 существуют две совершенно разные заслонки:

• exhaust flap — находится в заднем глушителе;
• wastegate — перепускная заслонка турбокомпрессора, регулирующая давление наддува.

Обе связаны с выпускными газами, но выполняют разные задачи и расположены в разных частях автомобиля.

Заслонка и её привод — не один каталожный номер

Сам глушитель идёт «with exhaust flap»

Название OEM 18308648380 прямо указывает на наличие exhaust flap в конструкции заднего глушителя.

То есть механическая заслонка является частью самого узла.

Электропривод вынесен отдельной позицией ETK

При этом привод заслонки BMW каталогизирует отдельно как Actuator drive, exhaust flap.

В соответствующей системе встречается номер:

18308632154.

Он заменяет более ранние номера привода, включая 18307620322 и 18308626612.

Поэтому наличие на б/у глушителе:

• электропривода;
• крепления привода;
• проводки;
• другой сопутствующей мелочёвки

нельзя обещать только на основании OEM самого глушителя. Это нужно определять по фотографиям конкретной позиции.

Наконечники, подвесы и соединения — отдельные детали

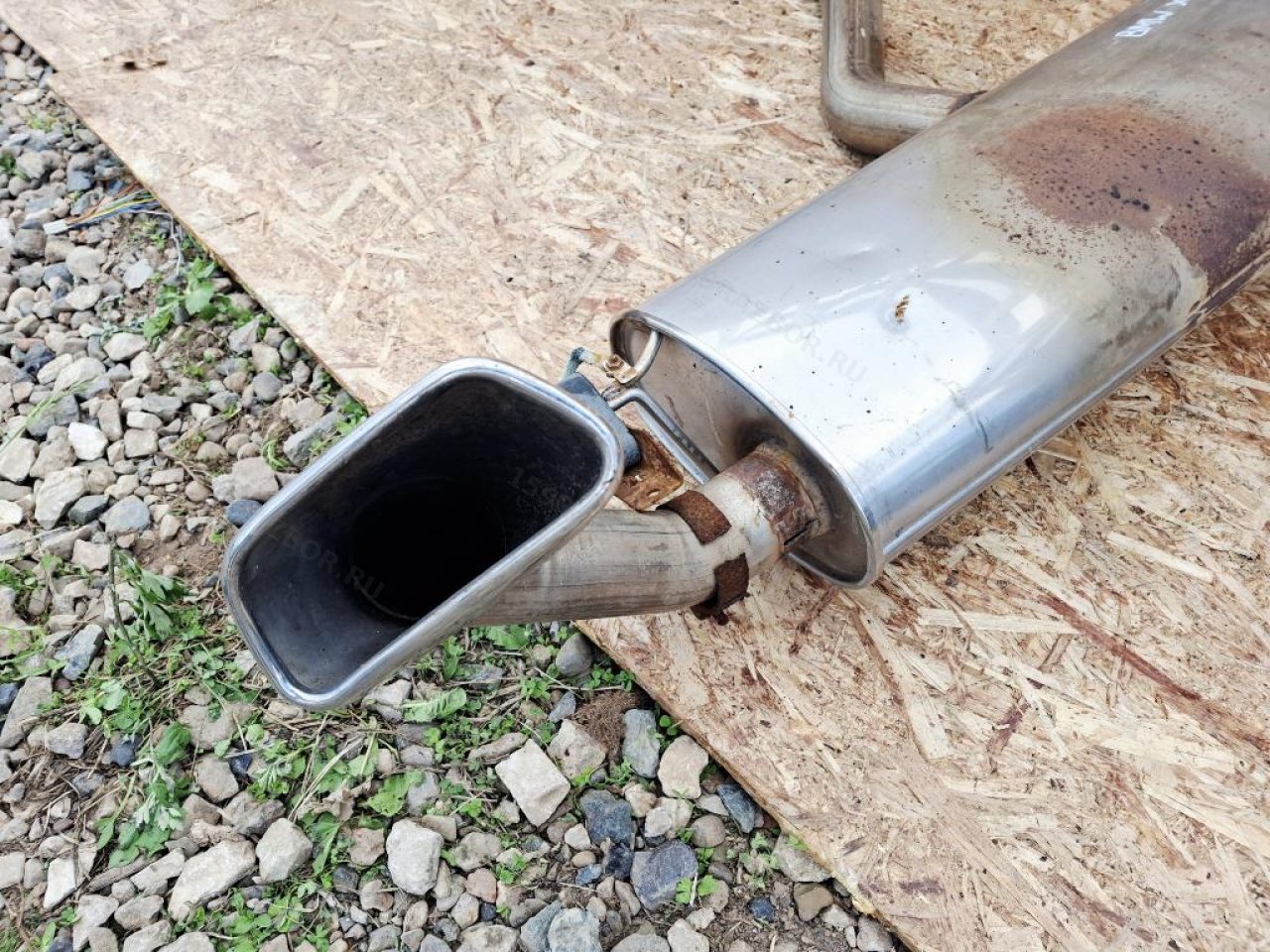

Декоративный наконечник имеет собственный OEM

Наружная декоративная часть выхлопа не обязательно является неотделимой частью глушителя.

Например, в ETK рядом с задним глушителем F15 отдельно показаны варианты tailpipe trim — наконечников выпускной трубы.

Поэтому внешний хромированный элемент на фотографии не следует автоматически включать в понятие OEM 18308648380.

Резиновые подвесы каталогизируются отдельно

Глушитель крепится к кузову через собственную систему кронштейнов и резиновых подвесов.

В ETK отдельными позициями проходят:

• резиновые опоры;
• кронштейны глушителя;
• крепёж;
• соединительная муфта.

Поэтому выражение «глушитель в сборе» в объявлении всегда лучше уточнять по фактической комплектации.

Соединительная муфта тоже отдельная

В каталожной схеме используется отдельная зажимная муфта, соединяющая секции выпуска.

Если старое соединение повреждено или сильно корродировало, наличие подходящего глушителя само по себе ещё не означает, что старый крепёж обязательно можно использовать повторно.

Цепочка OEM BMW

18308648380 имеет предыдущие номера

Каталоги оригинальных BMW-запчастей связывают текущий номер 18308648380 с более ранними обозначениями:

• 18307645617;
• 18308611341;
• 18308648380.

Поэтому при поиске б/у детали могут попадаться объявления со старым номером, относящимся к той же каталожной цепочке.

Похожий номер 18308648381 — не просто следующая ревизия

Особенно важно не решить, что 18308648381 автоматически является «более новым 18308648380» только из-за последней цифры.

В данном случае 381 относится к другой ветке комплектации, в частности M Sport.

Это хороший пример общего правила BMW: похожесть номера не доказывает supersession.

Что посмотреть у б/у глушителя BMW X5 F15

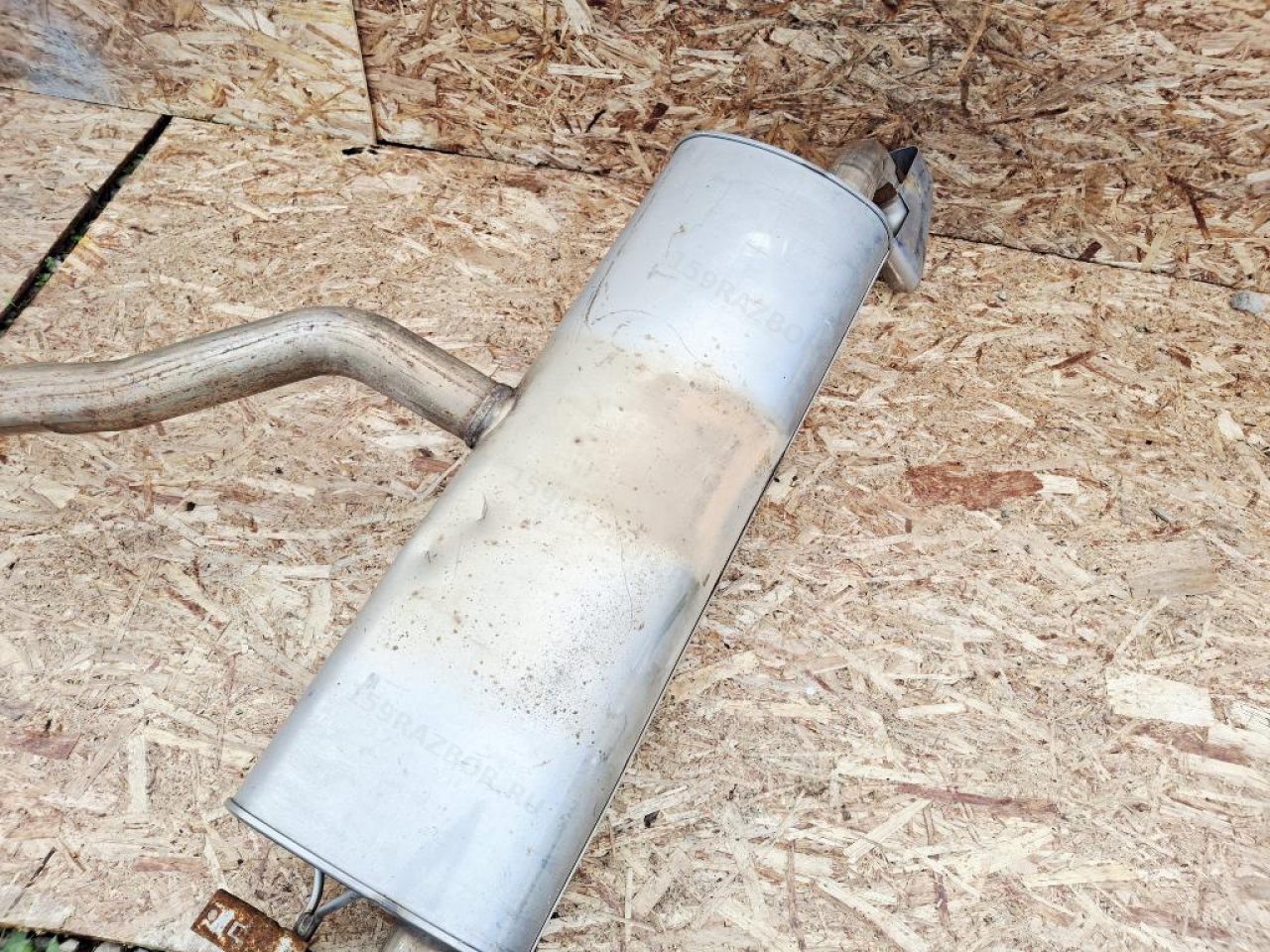

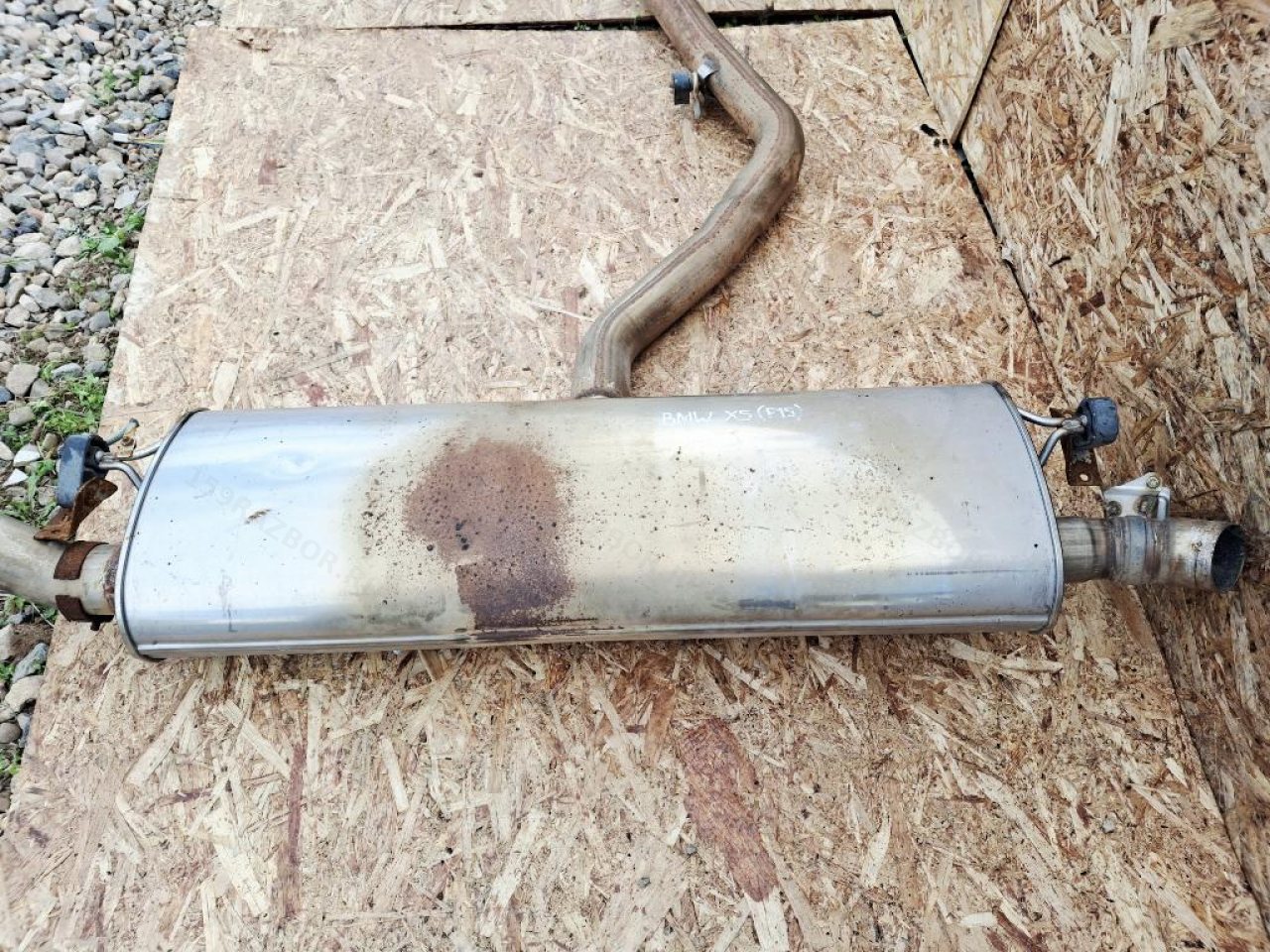

Корпус основной банки

Для использованного глушителя полезно проверить состояние наружной оболочки и швов:

• нет ли сквозной коррозии;
• сильных вмятин;
• трещин;
• следов удара днищем;
• повреждений сварных соединений.

Небольшая поверхностная коррозия сама по себе не равна сквозному разрушению — для выпуска важна именно целостность корпуса и труб.

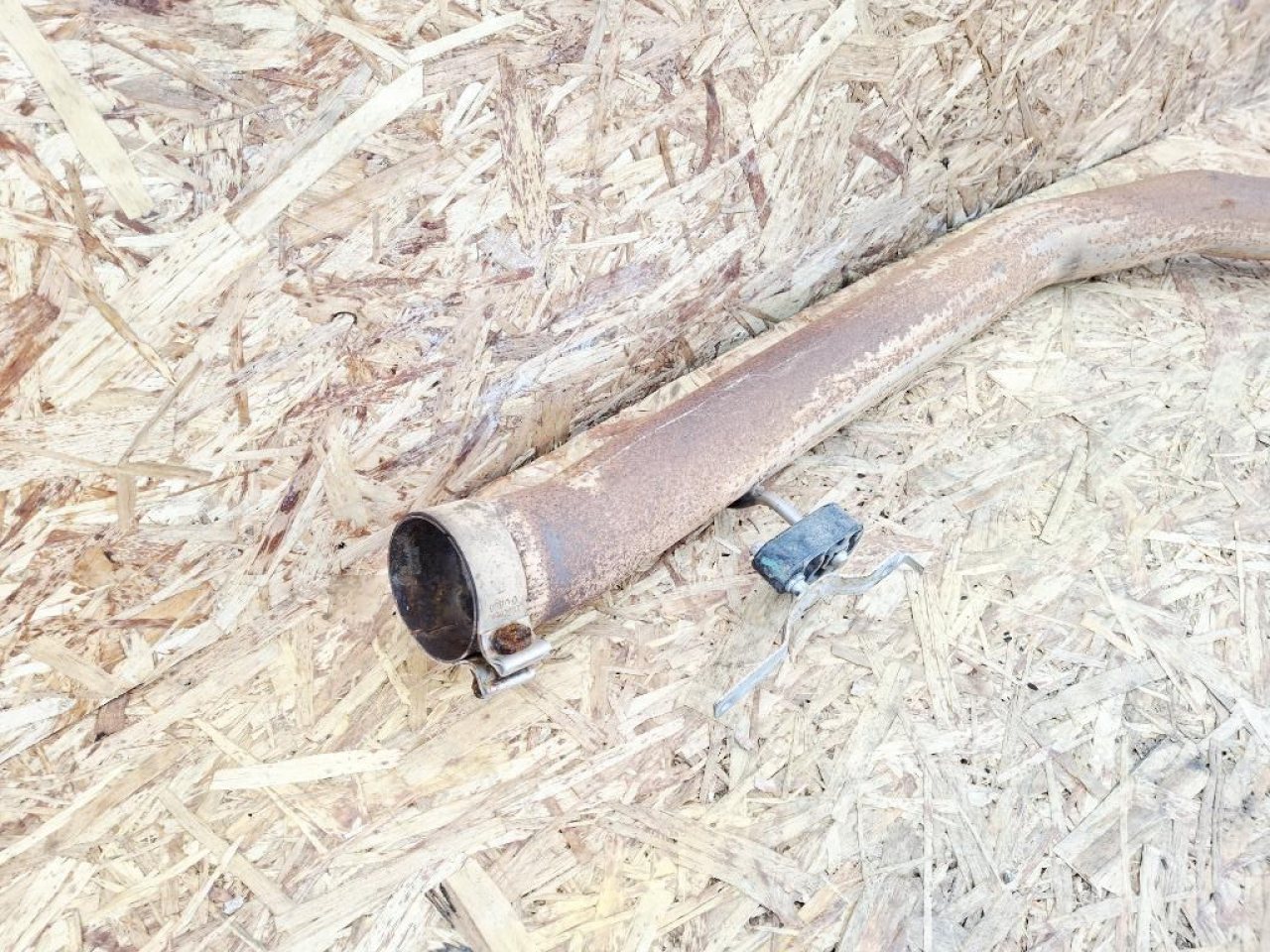

Входная труба

Следует осмотреть место соединения задней секции с остальной частью выпуска.

Особенно важны:

• геометрия трубы;
• отсутствие глубоких заломов;
• состояние поверхности под муфту;
• отсутствие трещин возле сварного шва.

Выпускная заслонка

Если заслонка доступна для осмотра, полезно проверить:

• не заклинила ли ось;
• нет ли сильного люфта;
• цел ли механизм связи с приводом;
• нет ли механических повреждений самой створки.

Для электрической части состояние исполнительного механизма оценивается отдельно.

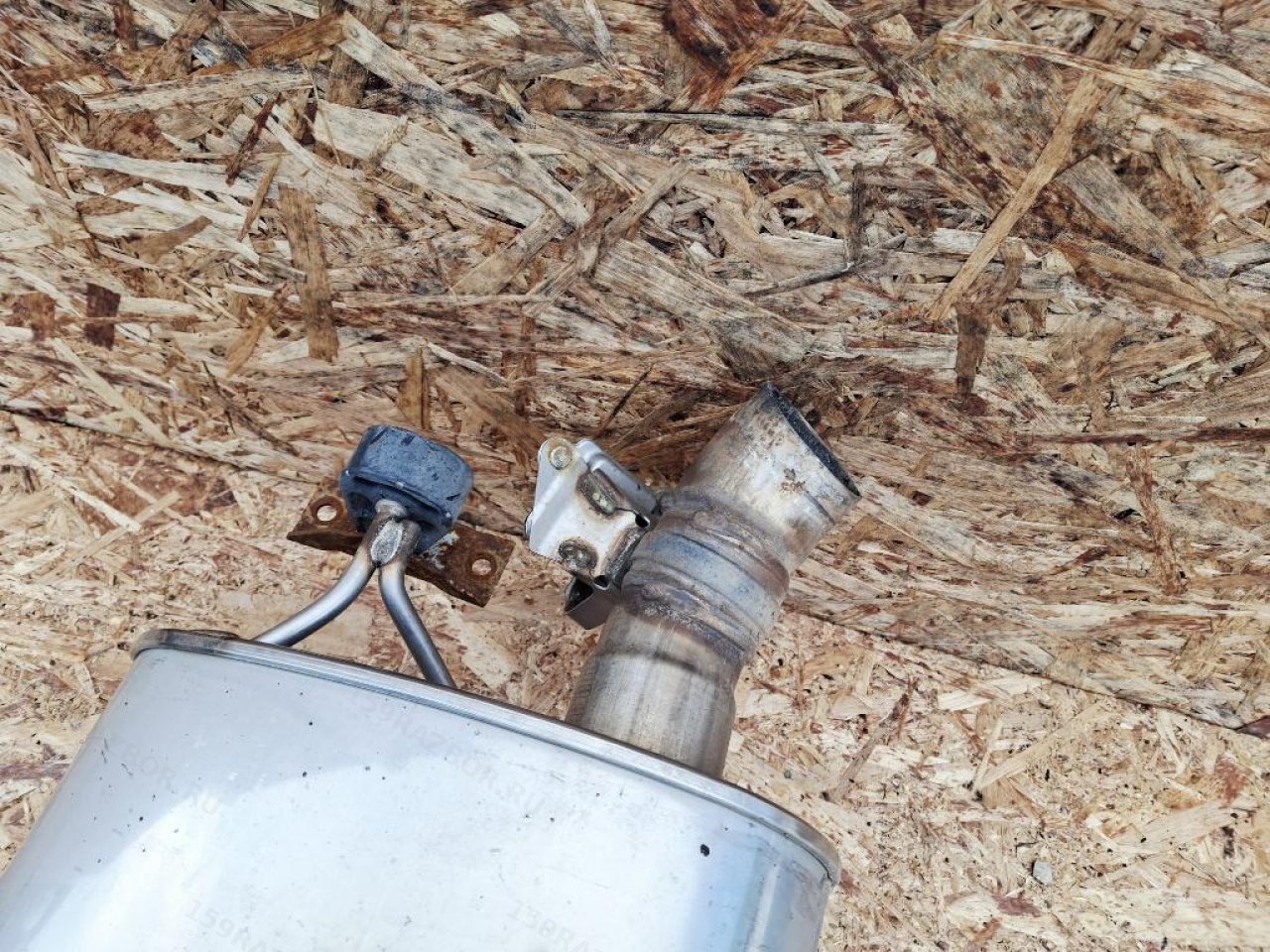

Кронштейны подвеса

Металлические крюки и крепления не должны быть сильно погнуты или оторваны от корпуса.

Иначе даже правильный по OEM узел может потребовать дополнительного восстановления перед установкой.

Глушитель и звук выпускной системы

Громкий выхлоп не всегда означает прогоревшую банку

Если автомобиль стал заметно громче, источник утечки может находиться не только в основном глушителе.

Следует проверить:

• стыки выпускной системы;
• соединительную муфту;
• трубы;
• сварные швы;
• прокладки соответствующих соединений;
• другие элементы выпуска.

Поэтому характерный рёв или сечение выхлопа — повод искать место утечки, а не автоматически менять самую большую «банку».

Дребезг может идти от заслонки или внутренностей

Металлический звук в задней части выпуска может быть связан с:

• механизмом заслонки;
• электроприводом;
• креплением;
• тепловым экраном;
• внутренним элементом самого глушителя.

Точный источник лучше определить до замены узла.

Что учитывать при установке 18308648380

Сначала убедиться в правильной комплектации автомобиля

Для этого OEM особенно важно проверить отсутствие несовместимого Sport/M Sport-исполнения.

Хорошая последовательность:

BMW X5 F15 → 35i/N55 → дата производства → код комплектации → OEM 18308648380 → VIN.

Сравнить механическую часть

Перед установкой полезно сопоставить старый и новый узел:

• входную трубу;
• места подвеса;
• выходы;
• заслонку;
• посадочное место её привода;
• общую геометрию.

Проверить электрический привод заслонки

Если actuator переставляется со старого глушителя, необходимо проверить состояние самого механизма и его соединения с заслонкой.

Установка правильного глушителя с неисправным приводом не восстановит штатную работу управляемого выпуска.

После установки проверить герметичность

Соединения выпускной системы не должны пропускать отработавшие газы.

После монтажа следует проверить стык, положение глушителя относительно кузова и отсутствие контакта корпуса или труб с элементами днища.

Как подбирать основной глушитель на БМВ Х5 F15

1. Определить двигатель

Для данной позиции — N55B30 / версия 35i.

2. Проверить кузов

Нужен именно BMW X5 F15. E70 и G05 имеют другие выпускные системы.

3. Проверить Sport/M Sport

OEM 18308648380 относится к соответствующему стандартному исполнению. При M Sport каталог показывает другую ветку.

4. Найти полный номер

Основной ориентир:

18308648380 / 18 30 8 648 380.

5. Учитывать старые номера

При поиске могут встречаться 18307645617 и 18308611341, связанные с каталожной цепочкой этой детали.

6. Проверить заслонку и привод

Глушитель каталожно содержит exhaust flap, но её электрический actuator является отдельной позицией.

7. При сомнениях использовать VIN

Особенно это полезно при автомобиле с M Sport, необычной рыночной комплектацией или изменённой выпускной системой.

8. Комплектность б/у узла смотреть отдельно

По OEM нельзя заключить, что вместе с этой конкретной деталью обязательно поставляются:

• электропривод заслонки;
• наружные наконечники;
• резинки подвеса;
• кронштейны;
• соединительная муфта;
• крепёж.

Это определяется фотографиями и фактическим составом конкретной позиции.

Коротко по позиции

• деталь: основной / задний глушитель;
• заводное название: Rear silencer with exhaust flap;
• автомобиль-донор: BMW X5 F15;
• год: 2014;
• двигатель по карточке: N55B30;
• версия двигателя: бензиновый 3.0 TwinPower Turbo, рядная «шестёрка»;
• OEM: 18308648380;
• формат BMW: 18 30 8 648 380;
• предыдущие номера: 18307645617, 18308611341;
• особенность: выпускная заслонка;
• управление заслонкой на F15: электрическое;
• привод заслонки: отдельная каталожная позиция;
• основная применяемость: BMW X5 F15 35i с N55;
• дополнительная каталожная применяемость: BMW X6 F16 35i с N55;
• важно: обычное исполнение и M Sport используют разные OEM глушителя;
• при подборе: двигатель, пакет оснащения, OEM и VIN.
