Передние тормозные диски Volkswagen Passat B7 2013 1K0615301AA

OEM 1K0615301AA — передний вентилируемый тормозной диск VAG

Что идентифицирует этот номер

1K0615301AA, также записываемый как 1K0 615 301 AA, относится к переднему тормозному диску Volkswagen Group.

Для соответствующего исполнения основные параметры следующие:

• место установки: передняя ось;
• тип: внутренне вентилируемый;
• наружный диаметр: 312 мм;
• номинальная толщина: около 25 мм;
• минимальная толщина: 22 мм;
• высота диска: около 49,7 мм;
• центровочный диаметр: около 65 мм;
• разболтовка автомобиля: 5×112.

Небольшая разница вроде 25,0 или 25,1 мм в каталогах разных производителей аналогов связана со спецификацией конкретного изделия и способом округления. Для практического подбора это один типоразмер 312×25 мм.

«Вентилируемый» не означает перфорированный

У этого диска две рабочие поверхности соединены внутренними перемычками, между которыми проходят воздушные каналы.

При вращении воздух проходит внутри диска и помогает отводить тепло.

Это и называется внутренней вентиляцией.

Она не означает наличие просверленных отверстий или наружных прорезей. Перфорированный, насечённый и обычный внутренне вентилируемый диск — разные исполнения.

Volkswagen Passat B7 2.0 TSI CCZB

Применяемость номера соответствует автомобилю из карточки

Каталожные базы производителей тормозных компонентов подтверждают применение диска 312×25 мм с OE-reference 1K0615301AA на Volkswagen Passat B7 с бензиновым двигателем CCZB 2.0 TSI.

Для CCZB характерны:

• 1984 см³;
• четыре цилиндра;
• турбонаддув;
• непосредственный впрыск;
• 155 кВт;
• около 210–211 л.с.

Но двигатель здесь является не единственным критерием тормозной системы.

У VAG тормоза дополнительно идентифицируются PR-кодом

В каталогах Volkswagen Group конфигурации тормозов разделяются по PR-кодам автомобиля.

Для дисков семейства 1K0615301AA в каталогах встречаются, в частности, тормозные исполнения 1ZG и 1ZM.

Поэтому при подборе такого диска на другой Passat правильнее проверять:

VIN / PR-код тормозов + размеры + OEM.

Это надёжнее предположения, что любой Passat B7 с таким же объёмом двигателя обязательно имеет одинаковые передние тормоза.

Что означают 25, 23 и 22 мм

25 мм — номинальная толщина нового диска

В комментарии продавца указано:

«толщина 23 мм, максимальная 25 мм, минимальная 22 мм».

Технически корректнее расшифровать это так:

• 25 мм — номинальная толщина нового диска;
• 23 мм — измеренная толщина данного б/у экземпляра;
• 22 мм — минимально допустимая толщина.

То есть слово «максимальная» здесь лучше понимать как исходную толщину нового изделия, а не как отдельный эксплуатационный предел.

При 23 мм до минимального размера остаётся 1 мм

Если измерение продавца выполнено корректно, между текущими 23 мм и пределом 22 мм остаётся один миллиметр общей толщины диска.

Это не значит «1 мм с каждой стороны». При примерно равномерном износе уменьшение общей толщины складывается из износа обеих рабочих поверхностей.

Из этого нельзя вычислить процент оставшегося ресурса

Новый диск имеет примерно 25 мм, а предел — 22 мм, поэтому весь размерный диапазон допустимого износа составляет около 3 мм.

Но арифметически превращать оставшийся миллиметр в точный процент будущего пробега некорректно.

Скорость дальнейшего износа зависит от:

• колодок;
• режима движения;
• температурных нагрузок;
• состояния суппортов;
• массы и загрузки автомобиля;
• дорожных условий.

Кроме того, диск может оказаться непригодным ещё до достижения 22 мм по другим причинам.

Почему тормозные диски меняют и оценивают парой

Левый и правый диск работают на одной оси

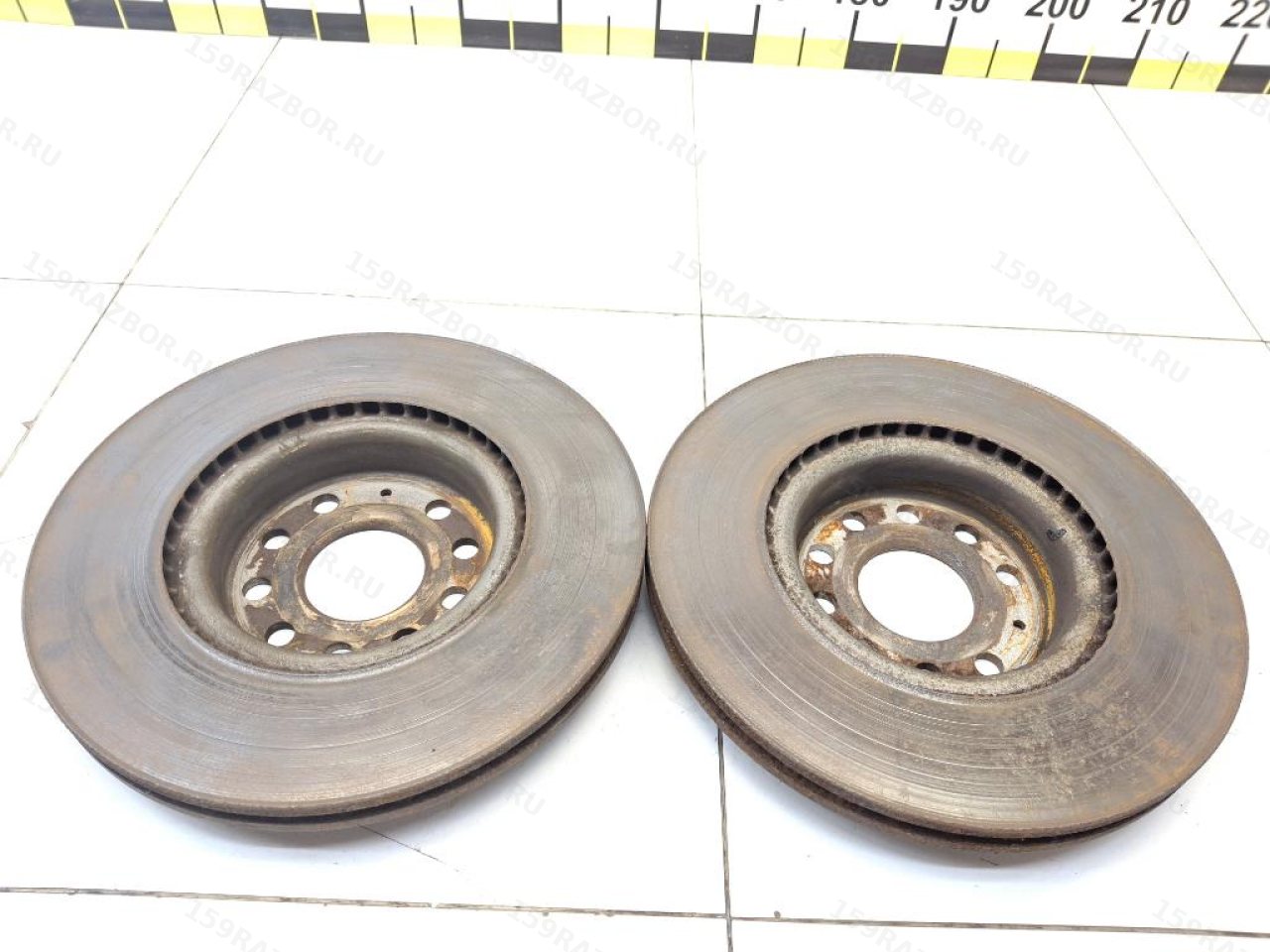

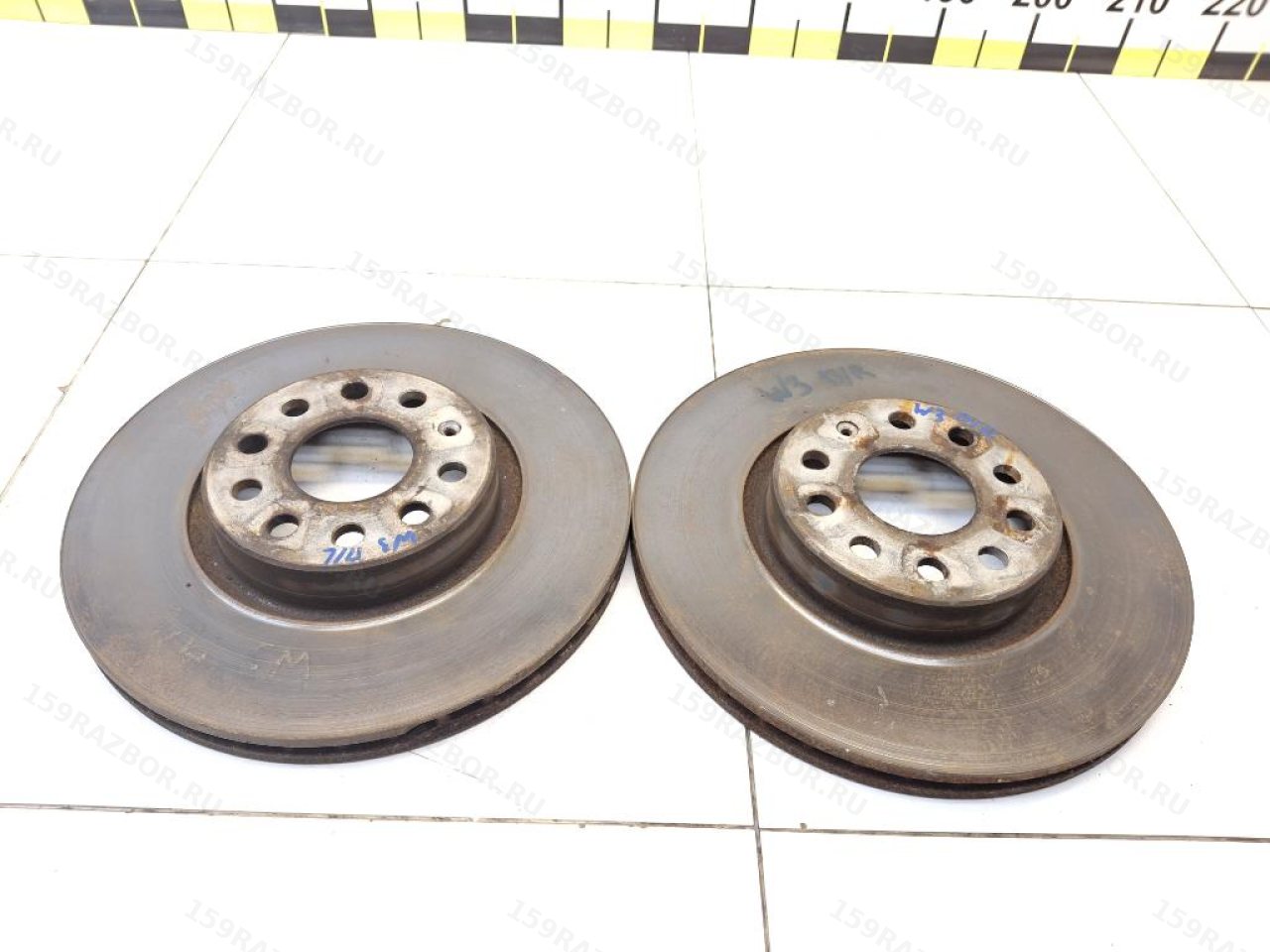

Продавец указывает, что товар предлагается парой.

Для тормозных дисков передней оси это логично: левая и правая стороны должны иметь сопоставимые характеристики трения и состояния.

При оценке б/у пары стоит сравнить оба диска:

• толщину;
• равномерность износа;
• бурт;
• рабочую поверхность;
• следы перегрева;
• коррозию;
• механические дефекты.

OEM 1K0615301AA обозначает сам диск, а не обязательно комплект из двух

Каталожная позиция VAG относится к тормозному диску как отдельной детали.

То, что в этой карточке продавец предлагает два диска одной парой, является комплектностью конкретного б/у товара.

Поэтому количество в продаже и количество, подразумеваемое OEM, не нужно смешивать.

Что происходит при торможении

Суппорт прижимает колодки к двум поверхностям диска

Когда водитель нажимает педаль тормоза, гидравлическое давление передаётся к тормозному суппорту.

Колодки прижимаются к вращающемуся диску с двух сторон.

Энергия движения автомобиля превращается преимущественно в тепло.

Передние тормоза получают значительную нагрузку

Во время замедления нагрузка перераспределяется вперёд, поэтому передняя тормозная система легкового автомобиля обычно выполняет значительную часть работы.

Именно поэтому на Passat B7 соответствующего исполнения спереди установлен достаточно крупный 312-миллиметровый вентилируемый диск.

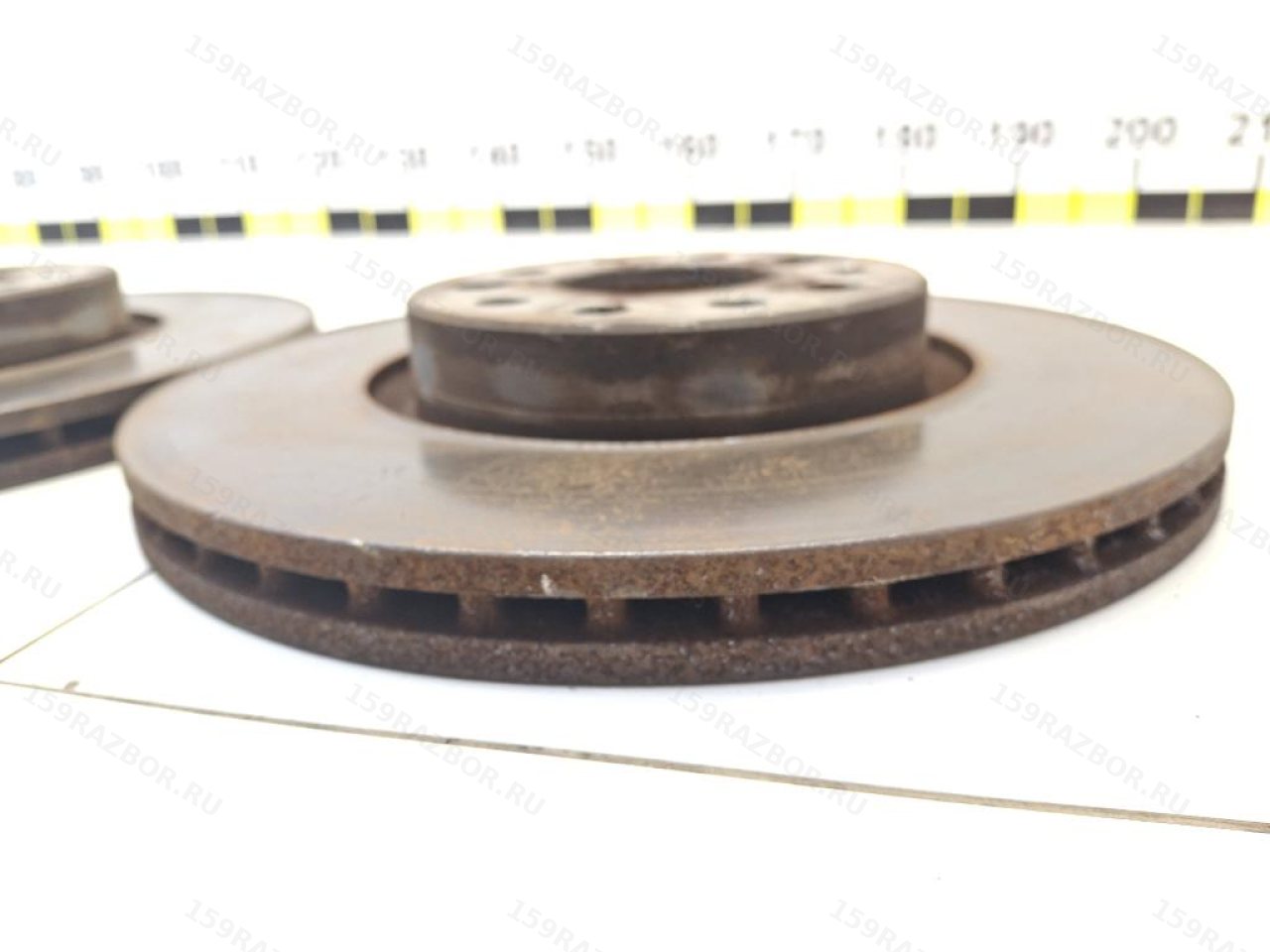

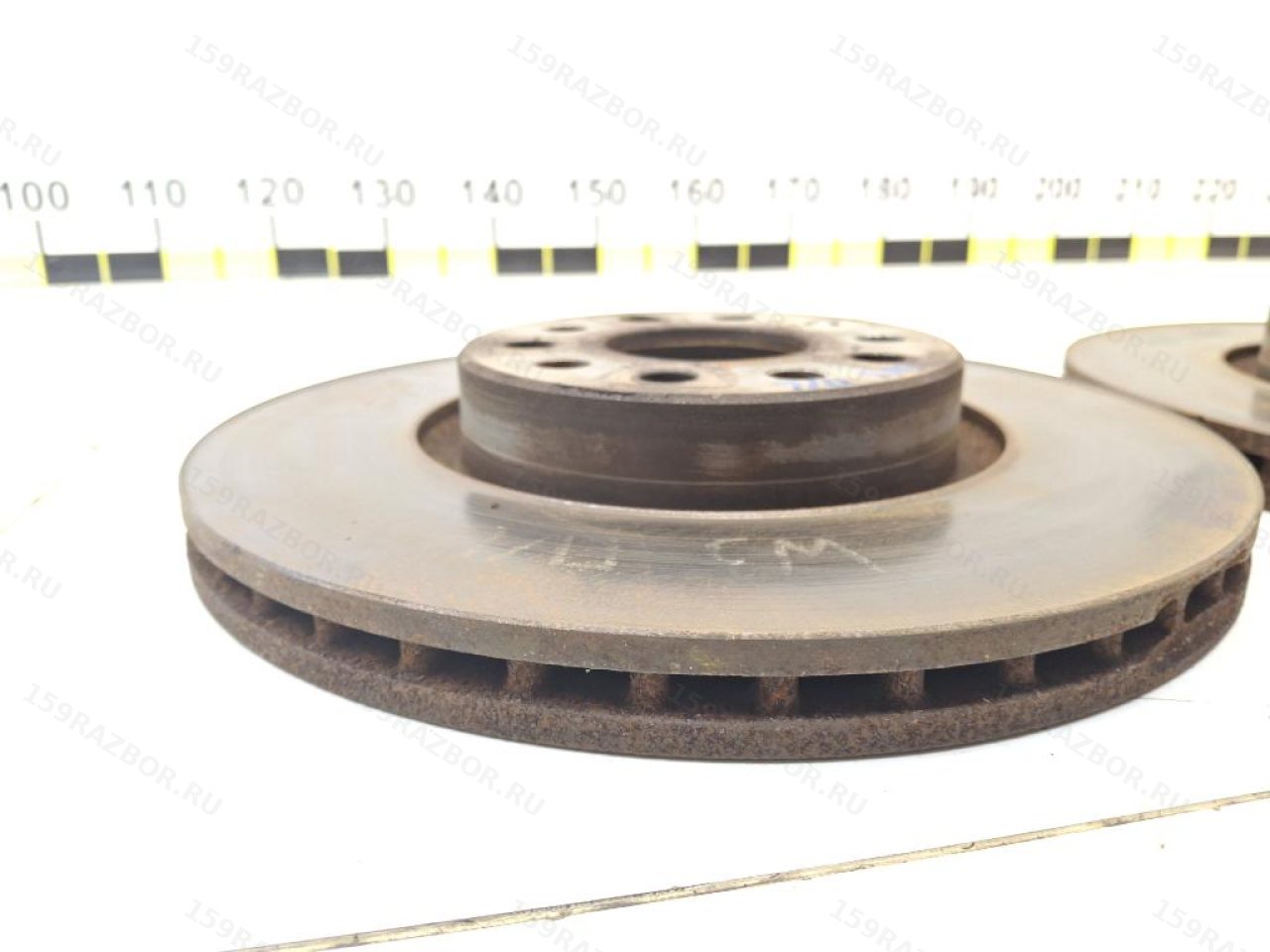

Вентиляционные каналы помогают отводить тепло

Внутренние рёбра одновременно:

• соединяют две рабочие поверхности;
• поддерживают жёсткость конструкции;
• формируют воздушные каналы;
• улучшают теплоотвод при вращении.

Это особенно важно при повторных интенсивных торможениях.

Почему диаметр 312 мм важен при подборе

У Passat существуют разные тормозные исполнения

Нельзя искать передний диск только по словам:

«Volkswagen Passat B7».

Внутри семейства автомобиля могут применяться разные тормозные конфигурации.

Размер диска связан с:

• тормозным суппортом;
• скобой суппорта;
• колодками;
• поворотным кулаком и ступичным узлом;
• конкретным PR-кодом.

Больший или меньший диск нельзя выбирать как произвольный «апгрейд»

Даже если диск физически имеет такую же ступичную часть и разболтовку, другой диаметр требует соответствующей тормозной конфигурации.

Например, положение суппорта определяется скобой, рассчитанной на определённый радиус диска.

Поэтому для штатной замены ориентируются на исходную тормозную систему автомобиля.

Высота диска и центровка

Диаметр и толщина — не единственные размеры

Два диска могут иметь одинаковые 312×25 мм и всё равно не быть взаимозаменяемыми.

Важна также высота — расстояние, определяющее положение рабочей поверхности относительно ступицы.

Для данного семейства она составляет примерно 49,7 мм.

Центральное отверстие позиционирует диск на ступице

Центровочный диаметр составляет около 65 мм.

Корректное прилегание к ступице важно для положения диска относительно суппорта и колеса.

Биение тормозного диска

Толщина 23 мм ещё не означает, что диск автоматически пригоден

Измерение толщины — только одна проверка.

Даже достаточно толстый диск может иметь:

• осевое биение;
• неравномерную толщину по окружности;
• локальные повреждения;
• тепловую деформацию.

Биение может ощущаться при торможении

Типичный симптом — пульсация или вибрация во время торможения.

Но даже такой симптом не доказывает автоматически дефект самого диска.

На результат способны влиять:

• грязь или коррозия между диском и ступицей;
• состояние ступицы;
• подшипник;
• суппорт;
• неравномерные фрикционные отложения;
• колесный крепёж.

Толщина должна быть равномерной

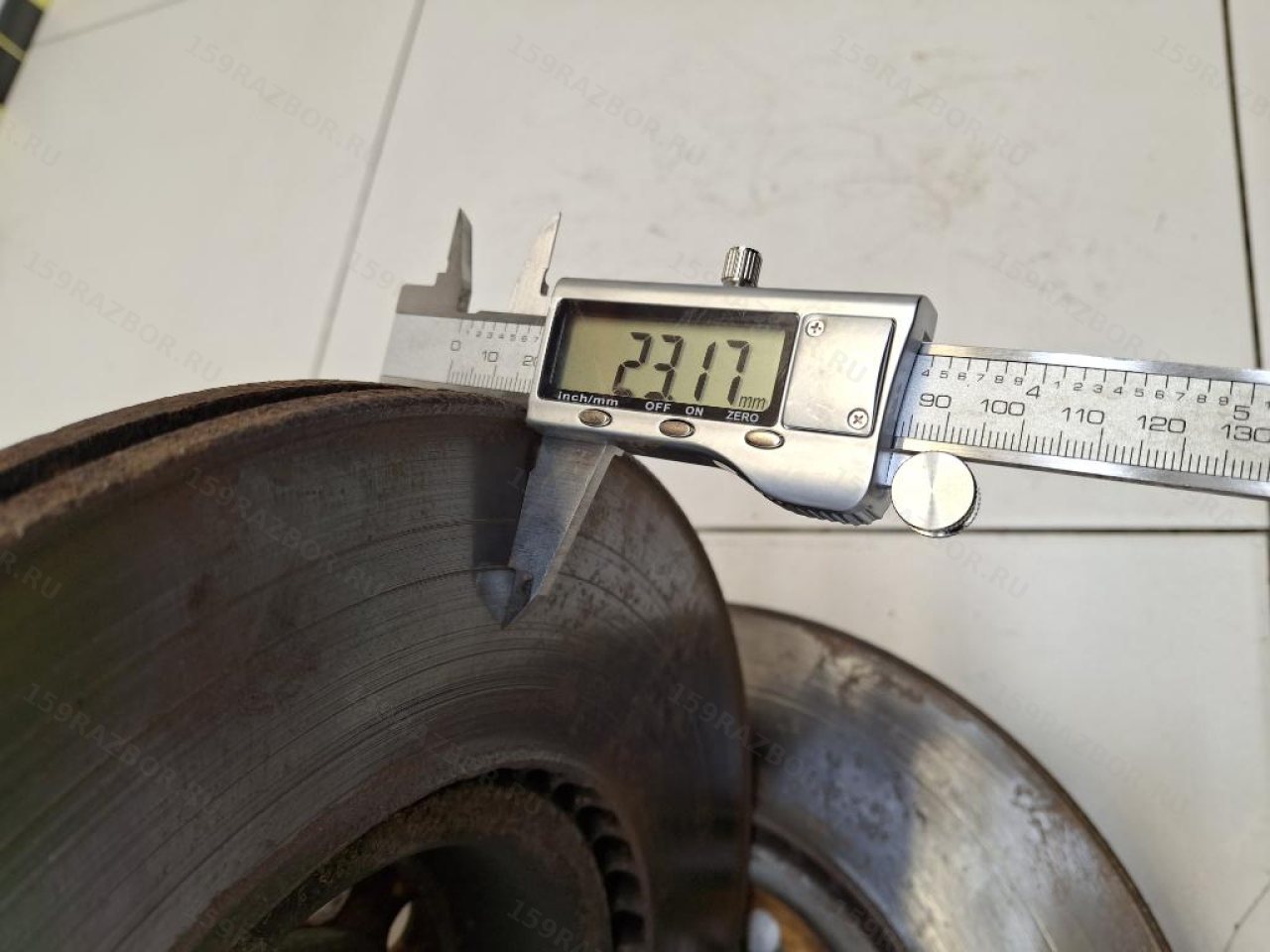

Одной точки измерения мало для полной оценки

Рабочий диск желательно измерять в нескольких местах по окружности, не захватывая наружный бурт.

Это позволяет увидеть не только среднюю толщину, но и возможную её неравномерность.

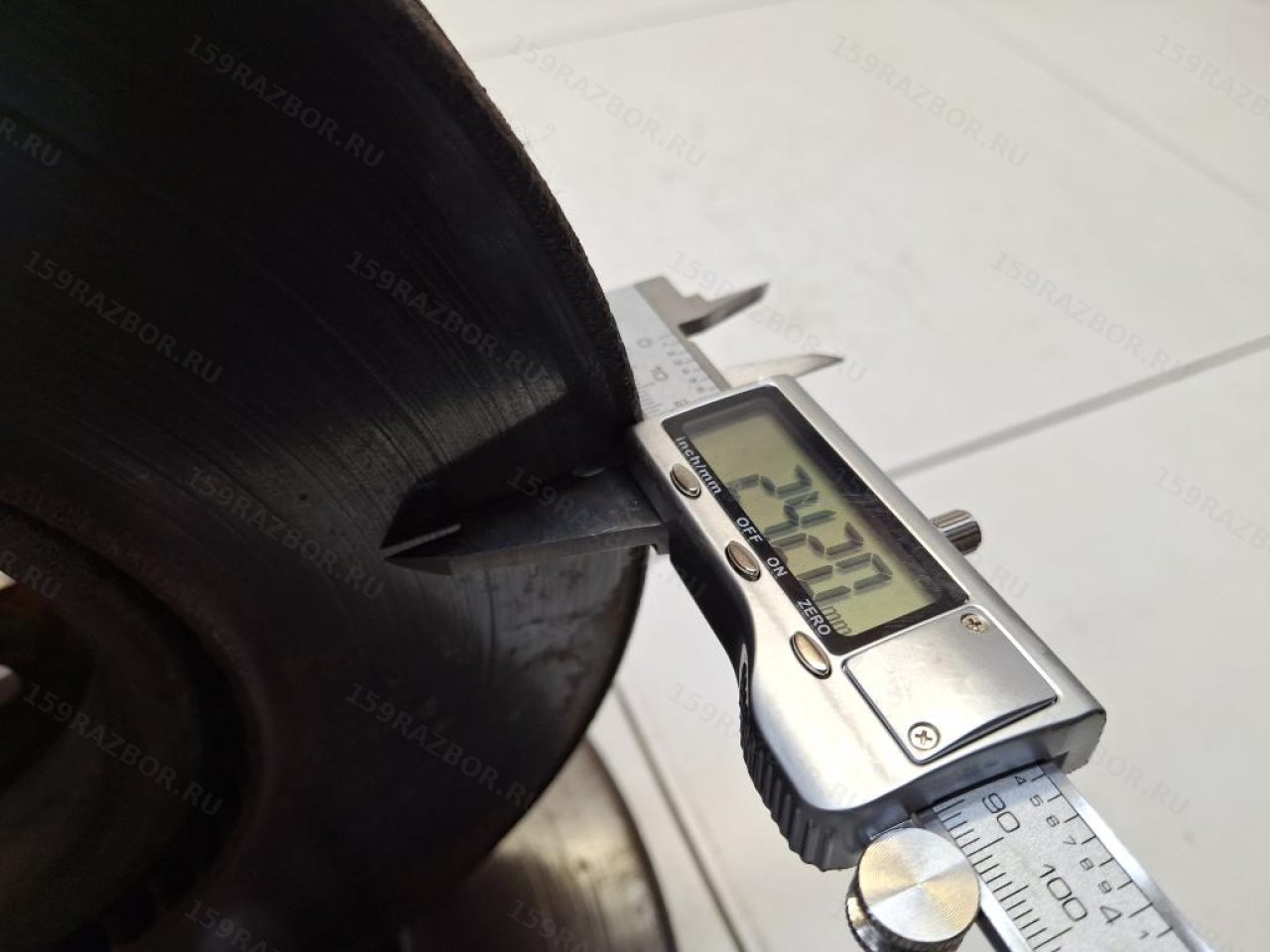

Бурт способен мешать правильному измерению

На наружном крае рабочей поверхности часто образуется выступ, которого колодка практически не касается.

Если инструмент опирается именно на него, результат может не отражать реальную толщину рабочей зоны.

Поэтому указанное продавцом значение 23 мм полезно, но состояние конкретной пары при необходимости лучше подтвердить собственным измерением.

Следы перегрева

Высокая температура сама по себе является нормой работы тормозов

Тормозной диск специально предназначен для преобразования кинетической энергии в тепло.

Поэтому нагрев во время торможения естественен.

Но локальный сильный перегрев требует внимания

При осмотре б/у диска настораживать могут:

• выраженные локальные пятна перегрева;
• аномальное изменение поверхности;
• трещины;
• следы контакта металл по металлу;
• глубокие канавки.

По фотографии не всегда можно надёжно определить степень тепловой нагрузки, поэтому для ответственного тормозного узла визуальный осмотр полезно сочетать с измерением.

Канавки на рабочей поверхности

Небольшая выработка появляется естественно

Колодка и диск работают как трущаяся пара, поэтому совершенно новая гладкая поверхность со временем изменяется.

Умеренные следы работы сами по себе не означают неисправность.

Глубокие борозды — другой случай

Сильные канавки могут появиться, например, при:

• эксплуатации сильно изношенных колодок;
• попадании твёрдых частиц;
• неравномерной работе суппорта;
• повреждении фрикционного материала.

Такая поверхность требует отдельной оценки независимо от остаточной толщины.

Коррозия тормозных дисков

Поверхностная ржавчина после хранения нормальна

Рабочая часть тормозного диска изготовлена из материала, который может довольно быстро покрываться поверхностной коррозией во влажной среде.

Поэтому тонкий равномерный налёт после хранения снятой детали сам по себе не означает глубокого повреждения.

Глубокая коррозия уже имеет другое значение

Особенно внимательно нужно смотреть:

• вентиляционные каналы;
• рабочие поверхности;
• стык со ступицей;
• края диска.

Сильная коррозия может уменьшать эффективную площадь поверхности и ухудшать состояние внутренней вентиляционной структуры.

Тормозные колодки и диск работают вместе

Износ одной детали влияет на другую

Поверхность тормозного диска формируется в контакте с конкретным комплектом колодок.

При замене компонентов важно оценивать весь узел:

• диски;
• колодки;
• суппорты;
• направляющие;
• пыльники;
• ступицы.

Неравномерный износ может указывать на проблему суппорта

Если внутренний и наружный диски/поверхности изнашиваются заметно по-разному или одна сторона автомобиля отличается от другой, причина может находиться не только в самом диске.

Проверки может потребовать подвижность суппорта и направляющих.

OEM 1K0615301AA широко унифицирован внутри VAG

Номер встречается не только на Passat B7

Тормозной диск этого семейства применялся на множестве автомобилей Volkswagen Group соответствующих тормозных исполнений.

В каталогах встречаются, например:

• Volkswagen Passat B6 и B7;
• Volkswagen CC;
• Golf;
• Jetta;
• Touran;
• Tiguan;
• Eos;
• Scirocco;
• Škoda Octavia и Superb;
• SEAT Leon и другие модели;
• отдельные Audi.

Это обычная для концерна унификация тормозных компонентов.

Но наличие 312-миллиметрового диска на другой модели ещё не доказывает взаимозаменяемость

При cross-reference нужно сверять:

• OEM;
• PR-код;
• диаметр;
• толщину;
• высоту;
• центровку.

Совпадение одного диаметра недостаточно.

Более поздний OEM 5Q0615301F

Volkswagen связывает старый номер с более новым

В современной оригинальной каталожной системе Volkswagen встречается номер 5Q0615301F, для которого 1K0615301AA указан среди заменённых номеров.

Это полезно при поиске новой оригинальной детали или современных аналогов.

Для этой б/у позиции основной номер менять не нужно

На конкретной детали и в карточке указан:

1K0615301AA.

Именно его правильно сохранять как идентификатор продаваемого б/у изделия.

Поздний номер нужен скорее как дополнительный справочный cross-reference.

Aftermarket-кроссы для 1K0615301AA

Размер подтверждается несколькими крупными производителями

Для OE-reference 1K0615301AA каталоги производителей тормозных компонентов предлагают, например:

• Bosch 0 986 479 058;
• Brembo 09.9772.10 / 09.9772.1X;
• TRW DF4464S;
• другие аналоги соответствующего исполнения.

Именно независимые каталоги Bosch, Brembo и других производителей сходятся на базовой геометрии:

312 мм × 25 мм, внутренне вентилируемый, минимальная толщина 22 мм.

Номер производителя аналога — не OEM VAG

Например, Bosch 0 986 479 058 идентифицирует деталь Bosch, заявленную как замена оригинальной позиции.

Для самой б/у оригинальной детали Volkswagen основным остаётся номер:

1K0 615 301 AA.

Что нельзя определить по OEM тормозного диска

Фактический пробег

Номер ничего не говорит о том, сколько километров проехала конкретная пара.

Причину текущего износа

По OEM нельзя установить, как эксплуатировалась машина и в каком состоянии были суппорты и колодки.

Биение

Для этого требуется измерение конкретной детали.

Остаточный пробег

Даже зная толщину 23 мм, нельзя честно назвать количество километров, которое диск ещё прослужит.

Как оценить эту пару передних дисков

1. Проверить OEM

1K0615301AA / 1K0 615 301 AA.

2. Подтвердить размер

312×25 мм, передний, внутренне вентилируемый.

3. Повторно измерить толщину обоих дисков

Продавцом указано 23 мм.

Минимальный размер для этого типа — 22 мм.

4. Сравнить диски между собой

Желательно, чтобы пара имела близкий характер и степень износа.

5. Проверить рабочие поверхности

Обратить внимание на:

• глубокие канавки;
• трещины;
• локальный перегрев;
• сильную коррозию;
• неравномерную выработку.

6. Проверить бурт

Он помогает визуально оценить характер износа, но не заменяет измерение микрометром рабочей зоны.

7. При установке на другой автомобиль проверить PR-код

Для VAG это один из наиболее надёжных способов убедиться в правильном тормозном исполнении.

8. Оценить состояние тормозного узла целиком

Диск работает вместе с колодками, суппортом и ступицей, поэтому причина неправильного износа может находиться вне самого диска.

Коротко по позиции

• деталь: передние тормозные диски;
• количество по данным продавца: пара;
• автомобиль-донор: Volkswagen Passat B7;
• год: 2013;
• двигатель: CCZB 2.0 TSI;
• OEM: 1K0615301AA;
• формат VAG: 1K0 615 301 AA;
• место установки: передняя ось;
• конструкция: внутренне вентилируемые;
• диаметр: 312 мм;
• номинальная толщина нового диска: около 25 мм;
• толщина этой пары по данным продавца: 23 мм;
• минимальная толщина: 22 мм;
• остаток по размеру до минимального предела: 1 мм общей толщины;
• центровочный диаметр: около 65 мм;
• разболтовка: 5×112;
• современный связанный VAG-номер: 5Q0615301F;
• при подборе: OEM, размеры, PR-код тормозов и VIN;
• при оценке б/у: толщина, биение, поверхности, перегрев, трещины и коррозия.
