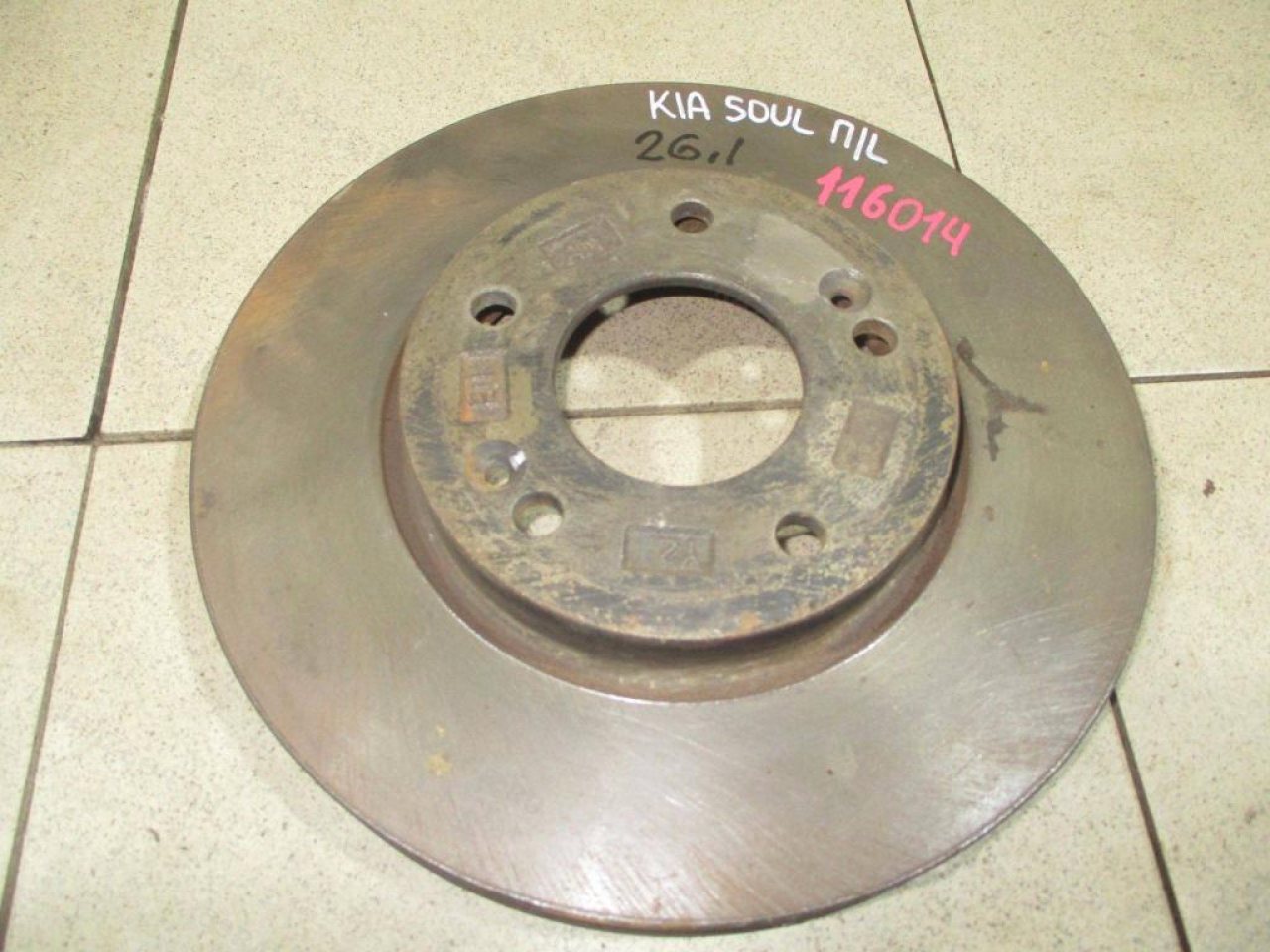

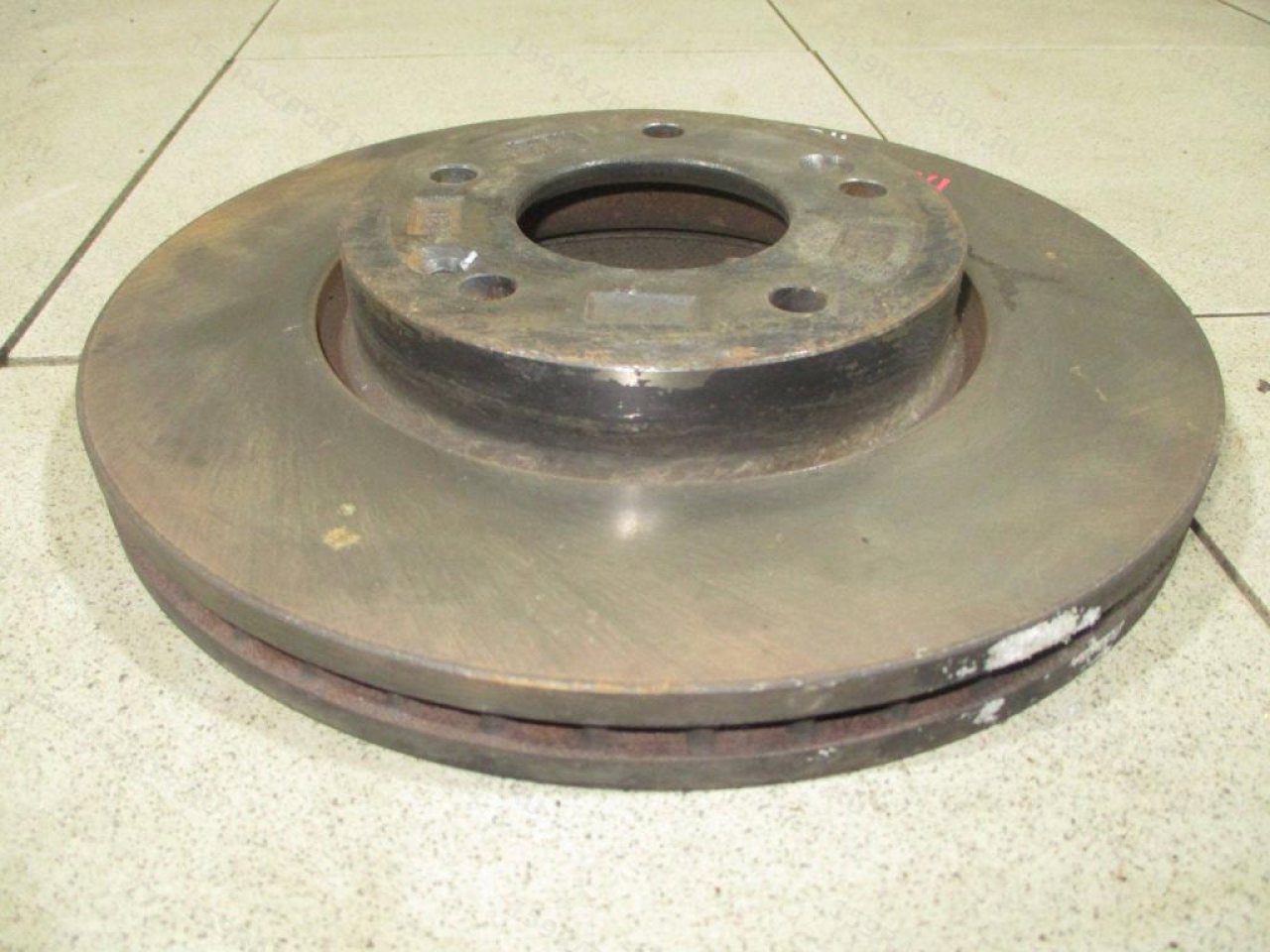

Диск тормозной передний Kia Soul 3 SK3 280×26 517122K100

517122K100 — передний вентилируемый диск размером 280×26 мм

Для OEM 517122K100 независимые каталоги производителей тормозных компонентов стабильно дают одну геометрию:

• ось: передняя;
• тип: вентилируемый;
• наружный диаметр: 280 мм;
• номинальная толщина: 26 мм;
• минимальная толщина: 24,4 мм;
• центровочное отверстие: около 69 мм;
• PCD: 5×114,3;
• полная высота диска: около 47 мм.

Небольшая разница в десятых долях миллиметра по высоте или центровочному диаметру в каталогах разных производителей связана с их собственной системой измерений и округлением. Основные посадочные параметры остаются согласованными.

Толщина 26 мм — это номинал, а не «максимальный износ»

Продавец сообщает:

«Толщина 26 мм. Максимальная 26 мм, минимальная 24,4 мм».

Технически точнее назвать 26 мм номинальной толщиной нового диска, а 24,4 мм — минимально допустимой эксплуатационной толщиной для этой размерности.

То есть заявленный продавцом замер 26 мм совпадает с номинальной величиной.

Однако из этого нельзя автоматически сделать вывод о полном отсутствии износа. На результат измерения могут влиять:

• место приложения измерительного инструмента;
• ржавчина;
• буртик по наружному краю;
• неравномерный износ;
• точность самого инструмента.

Правильнее измерять диск в нескольких точках

Толщину рабочей части лучше проверять микрометром в нескольких местах по окружности, не захватывая наружный буртик.

Это позволяет увидеть не только среднюю толщину, но и выраженную неравномерность износа.

Толщина не показывает боковое биение

Даже диск с практически номинальной толщиной может иметь геометрический дефект.

Отдельно оценивают:

• боковое биение;
• разницу толщины по окружности;
• волнистость рабочих поверхностей;
• следы сильного перегрева;
• трещины;
• глубокие задиры.

Боковое биение проверяется индикатором после правильной установки диска на чистую ступицу. Если между ступицей и диском остаётся коррозия или грязь, измерение может показать биение даже у геометрически исправной детали.

Пульсация педали не всегда означает «кривой диск»

Ощутимая пульсация при торможении действительно может быть связана с диском, но причина бывает сложнее.

Проверяются также:

• ступичная поверхность;
• подшипник;
• равномерность затяжки колёс;
• состояние суппорта;
• неравномерные отложения материала колодки.

Поэтому один симптом без измерения биения и толщины не является точным диагнозом.

Вентиляция работает внутри диска

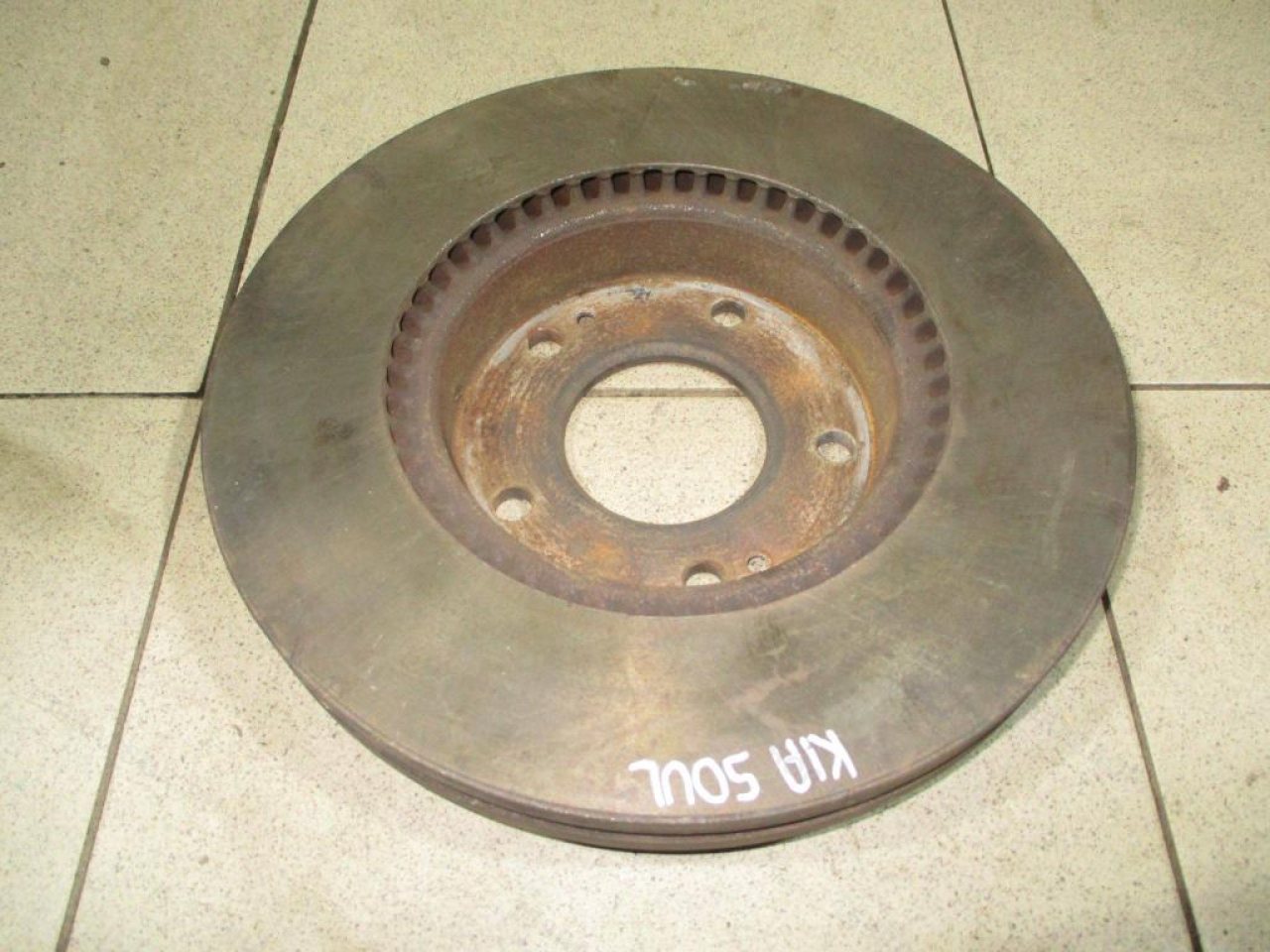

Передний диск 517122K100 имеет две рабочие поверхности, соединённые внутренними рёбрами. Между ними проходят воздушные каналы.

Такая конструкция увеличивает площадь теплоотдачи и помогает отводить тепло, возникающее при торможении.

Именно поэтому передние тормоза автомобиля обычно используют более массивные вентилируемые диски: на переднюю ось при замедлении приходится значительная часть тормозной нагрузки.

Что проверить внутри вентиляционных каналов

У б/у диска полезно посмотреть не только на внешние рабочие поверхности, но и на внутреннюю часть:

• сильную коррозию рёбер;
• осыпание металла;
• трещины между каналами;
• следы длительного хранения во влажной среде.

Небольшая поверхностная ржавчина после хранения типична для чугуна, но глубокая коррозия силовых рёбер уже имеет другое значение.

На Kia Soul SK3 существует более одного размера передних дисков

Это один из наиболее полезных нюансов при подборе.

Для Soul третьего поколения каталоги показывают как минимум две различные передние тормозные конфигурации:

• 280×26 мм — семейство OEM 517122K100;
• около 305×25 мм — другое исполнение переднего тормоза с собственным OEM.

У них различаются не только диаметр и толщина, но и соответствующие суппорты, скобы и тормозная геометрия.

Поэтому фразы «передний диск Kia Soul 3» недостаточно. Правильнее сверять OEM, диаметр, толщину и конкретную тормозную комплектацию автомобиля.

Двигатель G4NA подтверждает донор, но не заменяет OEM

В карточке указан бензиновый двигатель G4NA. Для Soul SK3 это соответствует двухлитровой моторной ветви, однако тормозной диск нужно подбирать прежде всего по самой тормозной системе.

Одинаковый двигатель не является гарантией одинакового переднего тормоза на всех рынках и комплектациях.

Для подбора полезнее последовательность:

VIN → тормозная конфигурация → OEM → размеры диска.

Что проверить у б/у диска перед установкой

1. Толщину: измерить микрометром в нескольких точках рабочей зоны.
2. Минимальный предел: не использовать диск ниже установленного для этой размерности значения 24,4 мм.
3. Рабочие поверхности: проверить глубокие канавки, задиры и локальные повреждения.
4. Перегрев: обратить внимание на выраженные температурные пятна и трещины.
5. Биение: при возможности проверить индикатором на ступице.
6. Ступичную плоскость: осмотреть посадочную поверхность и центральное отверстие.
7. Вентиляцию: проверить внутренние рёбра на глубокую коррозию.

Передние диски желательно оценивать парой

Тормозные механизмы одной оси должны работать максимально симметрично. Поэтому при использовании б/у диска разумно сравнить левую и правую стороны по толщине, состоянию поверхности и геометрии.

Если второй диск заметно отличается по износу или состоянию, практичнее рассматривать замену пары, а не пытаться получить одинаковую работу тормозов из двух сильно различающихся деталей.

Коротко по этому тормозному диску Kia Soul 3

• деталь: передний тормозной диск;
• автомобиль: Kia Soul III SK3;
• год по карточке: 2020;
• двигатель донора: G4NA;
• OEM: 517122K100;
• тип: вентилируемый;
• диаметр: 280 мм;
• номинальная толщина: 26 мм;
• минимальная толщина: 24,4 мм;
• заявленная продавцом толщина: 26 мм;
• PCD: 5×114,3;
• центровочное отверстие: около 69 мм;
• при проверке: толщина, биение, рабочие поверхности, перегрев, коррозия вентиляционных каналов и состояние парного диска.
