Накладки для Форд Фокус 3

Какие накладки встречаются на Ford Focus 3

Одно русское название объединяет несколько заводских групп

На авторазборке словом «накладка» называют довольно разные элементы отделки.

Для Ford Focus третьего поколения в эту группу входят:

• внутренние пороговые накладки;
• наружные молдинги и юбки порога;
• планки дверей;
• молдинги возле стекла;
• облицовки стоек и задней части салона;
• детали центральной консоли;
• небольшие наружные крышки и кузовные панели.

В оригинальном каталоге Ford это не один тип детали. Там встречаются определения:

• Plate - Door Scuff — накладка дверного порога;
• Trim / Trim Assy — внутренняя облицовка;
• Moulding — декоративный или защитный молдинг;
• Panel - Console — панель центральной консоли;
• Cover — крышка или закрывающая накладка.

Поэтому combo «Накладка» разумно оставлять широкой пользовательской категорией, а точное назначение определять уже по конкретной карточке.

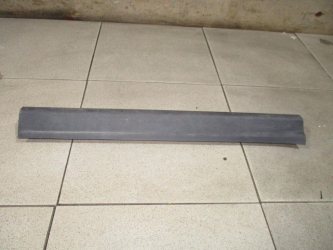

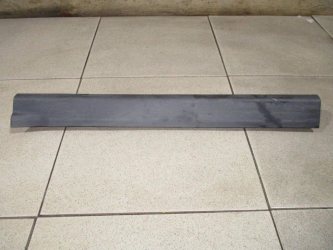

Внутренние накладки порогов

У передней и задней зоны разные детали

В Ford EPC для Focus III присутствует сразу несколько семейств Door Scuff Plate.

Например:

• 1730616 — правая пороговая накладка одного исполнения;
• 1730618 — левая парная деталь;
• 1731815 — правая накладка другой зоны/исполнения;
• 1732378 — соответствующая левая.

В текущих карточках 159RAZBOR.RU пара 1731815/1732378 представлена как внутренние задние пороговые накладки, а 1730616/1730618 встречается для передней зоны.

Scuff plate защищает край дверного проёма

Такая пластиковая панель закрывает внутреннюю часть порога в зоне посадки пассажира.

Её задачи:

• закрывать кузовной металл и крепёж;
• оформлять переход между ковром салона и дверным проёмом;
• принимать часть царапин и ударов обувью;
• соединяться с соседними облицовками стоек.

Правая и левая накладки зеркальные

Даже если рисунок пластика кажется одинаковым, различаются:

• форма краёв;
• расположение защёлок;
• стыки с соседними панелями;
• ориентация креплений.

Поэтому сторону лучше определять по FINIS/OEM, а не по фотографии сверху.

1731815 и 1732378 — хороший пример Ford-номенклатуры

Каталог называет их Door Scuff Plate

Ford EPC определяет:

• 1731815 — Plate - Door Scuff, RH;
• 1732378 — Plate - Door Scuff, LH.

У второй детали одновременно встречается инженерное обозначение:

BM51-A13245-AD35B8.

Это полезный пример того, почему на Ford покупатель может встретить на одной и той же детали два совершенно разных по виду номера.

FINIS и длинный номер BM51 — что сверять

Семизначный номер удобен для сервисного каталога

Ford использует идентификаторы вроде:

• 1731815;
• 1732378;
• 1742944;
• 1747490.

Такие номера принято называть FINIS-кодами Ford.

На самой детали может находиться инженерная маркировка

Она выглядит иначе, например:

BM51-A13245-AD35B8.

Префикс BM51 очень характерен для множества компонентов Focus III соответствующего периода.

Поэтому ситуация:

«на сайте 1732378, а на пластике написано BM51-A13245-AD…»

сама по себе не означает ошибку.

Лучший вариант — подтвердить связь обоих номеров через каталог для конкретной детали.

Накладки задней части салона и багажника

1730629 и 1730631 — парные Quarter Trim

В Ford EPC присутствуют:

• 1730629 — Trim Assy - Quarter, RH;
• 1730631 — Trim Assy - Quarter, LH.

Это уже не маленькие пороговые полоски, а внутренние отделочные панели задней боковой части салона.

Для хэтчбека они располагаются в районе задней четверти кузова и багажного отделения.

Правая и левая панели имеют разные инженерные номера

Для правой детали встречается:

BM51-A31016-AE35B8.

Для левой:

BM51-A31017-AE35B8.

Разница всего в нескольких символах хорошо показывает, почему длинный номер нужно читать полностью.

Тип кузова особенно важен для задних облицовок

Focus III выпускался в нескольких кузовах

В третьем поколении встречаются:

• хэтчбек;
• седан;
• универсал.

Передняя небольшая накладка иногда может быть общей между несколькими кузовами, но задняя боковая панель салона напрямую зависит от геометрии кузова.

Особенно это касается:

• quarter trim;
• облицовки багажника;
• задних оконных элементов;
• панелей возле задней двери и стойки.

Поэтому для таких деталей обозначение «Focus 3» без типа кузова недостаточно.

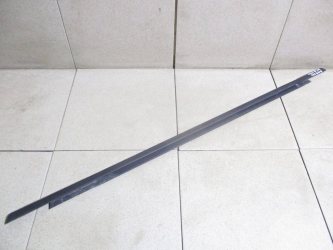

Молдинги и накладки дверных стёкол

«Накладка стекла» обычно установлена не на самом стекле

В карточках авторазборки встречается название «накладка стекла».

Обычно речь идёт о планке или молдинге вдоль рамки либо нижней кромки дверного стекла.

Такая деталь может одновременно выполнять:

• декоративную функцию;
• оформление оконной линии;
• частичное прикрытие зазора между стеклом и дверью;
• поддержку уплотняющего элемента.

1742944 относится к правой передней оконной зоне

Номер 1742944 встречается как правый передний дверной оконный молдинг Focus III.

В более поздних каталогах для соответствующей конструкции встречаются другие сервисные номера, поэтому при подборе желательно проверить конкретный год и исполнение отделки.

1871577 подтверждён для хромированного исполнения

В текущем каталоге имеется правая передняя накладка с комментарием «хромированная» и номером 1871577.

Реальные б/у каталоги также показывают 1871577 как правую переднюю оконную планку Focus III с хромированной отделкой.

Следовательно, здесь важно проверять не только геометрию, но и внешний вариант:

• обычная чёрная поверхность;
• глянцевое исполнение;
• хромированная декоративная вставка.

Вертикальные молдинги рамки задней двери

1751095 и 1751096 образуют правую и левую пару

Для Focus III встречаются:

• 1751095 — вертикальная наружная накладка задней правой двери;
• 1751096 — соответствующая левая.

Для правой детали известна инженерная ветвь:

BM51-A254A42-…

Для левой используется зеркальная инженерная позиция.

Это не молдинг по нижнему краю стекла

Вертикальная рамочная накладка и горизонтальная оконная планка являются разными деталями.

Поэтому поисковое название:

«молдинг двери Focus 3»

нужно уточнять как минимум по:

• передней или задней двери;
• горизонтальной или вертикальной позиции;
• левой или правой стороне.

Наружные накладки порога и боковые юбки

1747490 — уже крупный наружный moulding

Официальный Ford Shop описывает 1747490 как левую боковую накладку/юбку кузова для Focus Mk3.

Парная правая деталь в соответствующем каталоге имеет другой номер.

Это хороший пример того, насколько широк русскоязычный тип «накладка»: маленькая пороговая панель салона и длинная наружная юбка кузова попадают в одну пользовательскую категорию, хотя конструктивно между ними почти ничего общего.

1759881 — ещё один вариант наружной правой юбки

Ford также каталогизирует 1759881 как правый body side skirt для определённых Focus третьего поколения.

Для него отдельно указывается применяемость по кузову и производственному периоду.

Поэтому наружные пороговые накладки особенно важно подбирать по:

• кузову;
• серии исполнения;
• ST/обычной версии;
• дорестайлингу или рестайлингу;
• стороне.

Декоративные панели центральной консоли

2190259 — не универсальная «накладка консоли»

Для рестайлингового Focus в каталоге есть номер 2190259.

Ford определяет его как:

Panel - Console.

Причём применяемость содержит конкретные параметры:

• левый руль;
• определённую серию комплектации;
• конкретный вариант отделки салона;
• Charcoal Black / декоративное исполнение с красной строчкой для соответствующей версии.

Цвет и комплектация здесь принципиальны

Две консольные панели могут иметь одинаковую общую форму, но различаться:

• цветом;
• текстурой;
• строчкой;
• отверстиями под органы управления;
• левым или правым рулём;
• серией комплектации.

Поэтому для салонной декоративной детали VIN особенно полезен.

Рестайлинг тоже нельзя игнорировать

Focus III имеет раннее и обновлённое исполнение

Третье поколение прошло заметное обновление в середине жизненного цикла.

При этом часть интерьерных и кузовных компонентов сохранилась, а часть получила новые:

• номера;
• форму;
• отделку;
• крепления;
• варианты комплектации.

Каталог Ford нередко одновременно показывает одну деталь для Focus 2011–2015 и её дальнейшее применение либо изменённую версию для Focus 2014–2019.

Поэтому слово «рестайлинг» не всегда само решает вопрос

Некоторые накладки переходят через границу обновления без существенной смены конструкции.

Другие отличаются даже при очень похожем внешнем виде.

Надёжный порядок:

место установки → сторона → кузов → FINIS/engineering number → VIN.

Накладка возле крыла может иметь другое заводское название

BM51A02476AE — характерный пример разборочной терминологии

В текущем ассортименте эта деталь называется «накладка на крыло».

В зарубежных каталогах BM51-A02476-AE описывается скорее как небольшая кузовная крышка/панель в зоне переднего крыла, жабо и петли капота.

Это не противоречие, а разница двух систем описания:

• авторазборка называет деталь по месту, где её видит человек;
• инженерный каталог — по конструктивной зоне кузова.

Для поиска обе формулировки могут быть полезны.

Крепления для б/у накладки часто важнее мелких царапин

Большинство облицовок держится на скрытых фиксаторах

В каталоге рядом с отделочными панелями Ford регулярно присутствуют отдельные:

• клипсы;
• пистоны;
• направляющие;
• винты;
• заглушки.

Небольшую поверхностную царапину иногда можно принять, а сломанный ряд скрытых защёлок способен сделать деталь практически непригодной к нормальной установке.

Особенно внимательно стоит смотреть длинные молдинги

У оконных планок и наружных пороговых накладок проверяют:

• изгиб;
• скручивание;
• сломанные торцевые крепления;
• отсутствующие клипсы;
• следы неаккуратного демонтажа.

У салонной панели важна не только целостность

При осмотре б/у интерьерной накладки полезно проверить:

• царапины;
• затёртый soft-touch или окрашенный слой;
• следы химической очистки;
• выгорание;
• сломанные фиксаторы;
• разницу оттенка с соседними панелями.

Даже оригинальные панели одного каталожного семейства могут визуально отличаться из-за комплектации и состояния салона.

Двигатель для большинства накладок не имеет значения

IQDB и IQDC в карточках в основном описывают донор

В выборке есть детали с автомобилей с различными моторными кодами.

Для пороговой панели, молдинга стекла или консольной накладки двигатель обычно не определяет геометрию.

Значительно важнее:

• кузов;
• год и производственный период;
• рестайлинг;
• сторона;
• комплектация;
• цвет/отделка;
• FINIS и инженерный номер.

Как подобрать накладку на Форд Фокус 3

1. Определить зону: порог, дверь, окно, стойка, багажник, консоль или наружный кузов.
2. Уточнить сторону: LH — левая, RH — правая.
3. Определить кузов: хэтчбек, седан или универсал.
4. Учесть период: ранний Focus III или рестайлинг.
5. Сверить FINIS: семизначный сервисный номер Ford.
6. Сравнить инженерную маркировку: например BM51-… на самой детали.
7. Проверить отделку: цвет, фактуру, хром, глянец, строчку и комплектацию.
8. Осмотреть крепления: клипсы, лапки и направляющие.
9. При сомнении проверить VIN.

Коротко о накладках Ford Focus III

• автомобиль: Ford Focus третьего поколения;
• поисковые варианты: Focus 3, Focus III, Focus Mk3, Форд Фокус 3;
• категория: кузовные и салонные накладки, молдинги и панели;
• характерные зоны: пороги, двери, окна, стойки, багажник, центральная консоль и наружный кузов;
• Ford-классификация: scuff plate, trim, moulding, panel, cover;
• номер: может использоваться как 7-значный FINIS и как длинная инженерная маркировка;
• кузов: важен особенно для задних внутренних облицовок;
• сторона: многие детали имеют отдельные LH/RH исполнения;
• рестайлинг: необходимо учитывать, но часть деталей используется в нескольких производственных периодах;
• двигатель: обычно вторичен;
• при покупке б/у: проверять форму, крепления, цвет, наружное покрытие и соответствие обоих номеров детали.
