Запчасти для дверей Toyota Corolla E150 (150 кузов)

Какие запчасти дверей используются на Toyota Corolla E150

Категория не ограничивается дверью в сборе

В языке авторазборки тип «Дверь» часто служит укрупнённой группой для деталей, расположенных внутри двери или непосредственно связанных с ней.

Для Corolla 150 кузов в такую категорию могут попадать:

• наружные дверные ручки;
• внутренние ручки открытия;
• двери и дверные панели в сборе;
• замки;
• тяги и тросы;
• рамки ручек;
• ограничители;
• уплотнители;
• элементы крепления и механизма открывания.

В текущем ассортименте особенно заметны ручки, но одновременно присутствуют и полноценные дверные панели, поэтому название «ручки дверей Toyota Corolla» было бы уже слишком узким.

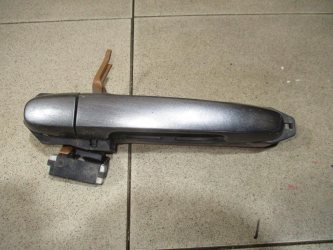

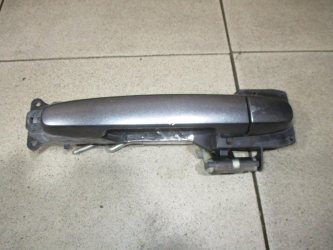

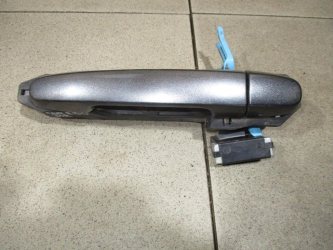

Наружные ручки Corolla E150

Одна ручка может применяться на нескольких дверях

Хороший пример — семейство 6921112220.

В Toyota EPC точный номер 6921112220C2 встречается как наружная ручка:

• передней правой двери;
• передней левой двери;
• на отдельных конфигурациях — также задней правой и задней левой двери.

Это важный нюанс: сама пластиковая рукоятка может быть одинаковой, тогда как рамка, крышка, механизм замка и тяги уже различаются по месту установки.

Поэтому название конкретной б/у карточки и OEM решают разные задачи

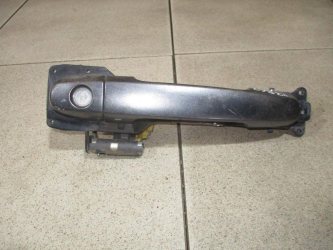

Если физическая деталь снята, например, с передней левой двери, её совершенно нормально назвать:

«Ручка двери передней наружная левая Toyota Corolla E150».

Но из этого не следует, что OEM самой рукоятки обязательно ограничен только этой дверью.

Для проверки совместимости полезно разделять:

• где стояла конкретная б/у деталь;
• что разрешает оригинальный каталог для данного OEM.

Почему у 6921112220 много разных окончаний

Суффикс наружной ручки часто связан с окраской

В каталоге Toyota встречается одно базовое семейство ручки с различными окончаниями:

• 6921112220C2;
• 6921112220P5;
• 6921112220B2;
• 6921112220P6;
• другие варианты.

Для конкретных Corolla каталог показывает, например:

• C2 — Black Mica, код кузовной окраски 209;
• P5 — Gray Metallic, код 1G3;
• B2 — Silver Metallic, код 1C0 в соответствующем исполнении.

То есть последние символы нельзя бездумно отбрасывать.

Одинаковая геометрия ещё не означает одинаковый внешний вид

Физически ручки одного базового семейства могут подходить по механике, но отличаться:

• цветом;
• окрашенной или неокрашенной поверхностью;
• комплектацией крышки;
• вариантом системы замка.

Если нужна деталь без последующей покраски, полный номер особенно важен.

6921112220C2 — окрашенная наружная ручка

Для Corolla соответствующего периода Toyota описывает 6921112220C2 как:

Handle Assy, Door Outside.

В конкретной каталожной конфигурации цвет указан как:

Black Mica 209.

При этом такой же номер может появляться сразу в нескольких позициях схемы передней или задней двери.

Именно поэтому выражение:

«6921112220C2 = только передняя левая»

было бы слишком категоричным.

6921112220P5 — та же логика, другой цвет

Номер 6921112220P5 также используется как наружная ручка нескольких дверей Corolla соответствующей комплектации.

Каталог Toyota связывает это исполнение с:

Gray Metallic 1G3.

Для покупателя б/у детали это практично: если ручка уже окрашена в заводской цвет автомобиля, можно избежать покраски либо хотя бы получить близкое исходное исполнение.

Однако состояние старого лакокрасочного покрытия и фактический оттенок всё равно следует сравнивать визуально.

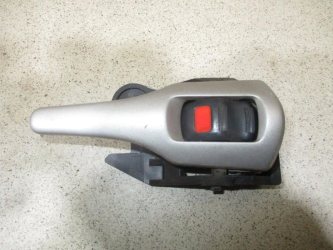

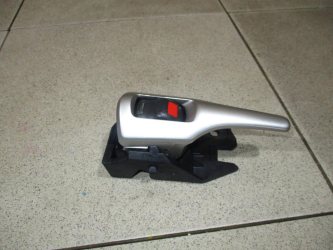

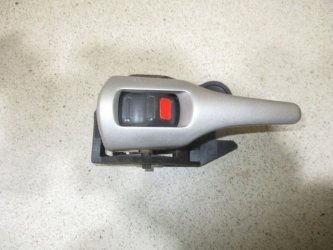

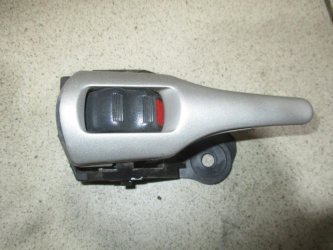

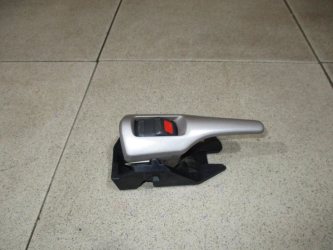

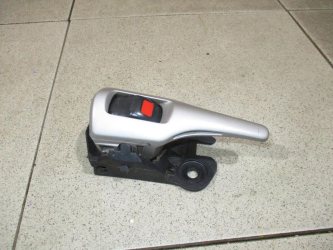

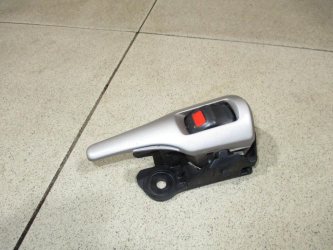

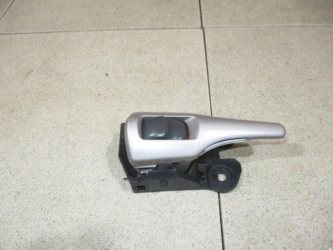

Внутренние ручки имеют чёткое деление по стороне

69205 — правая, 69206 — левая

Для семейства Corolla E150 Toyota каталогизирует:

• 6920512220B4 — внутреннюю ручку правой стороны;
• 6920612220B4 — внутреннюю ручку левой стороны.

Заводные названия:

• Handle Sub-Assy, Door Inside, RH;
• Handle Sub-Assy, Door Inside, LH.

В данном случае направление RH/LH уже является важной частью конструкции.

Но передняя и задняя позиция иногда унифицированы

На отдельных версиях Corolla одна и та же внутренняя ручка 69205/69206 используется как в передней, так и в задней двери соответствующей стороны.

Это означает, что правильный вопрос при подборе звучит не только:

«передняя или задняя?»

но прежде всего:

«какой точный OEM установлен на автомобиле?»

B4 и B6 у внутренних ручек — разные исполнения

В текущем каталоге присутствуют, например:

• 6920512220B4;
• 6920512220B6.

Базовая конструкция относится к правой внутренней ручке, но дополнительный суффикс отражает конкретное исполнение детали.

Для салонного пластика Toyota такие окончания могут быть связаны с цветом и вариантом отделки.

Поэтому объединять B4 и B6 как совершенно одинаковую деталь только по первым десяти цифрам не стоит.

Внешняя и внутренняя ручка — разные механические системы

Наружная ручка работает через собственную рамку и привод

Внешняя рукоятка является лишь видимой частью механизма.

Внутри двери отдельно располагаются:

• рамка наружной ручки;
• тяги или тросы;
• замок;
• крепёж;
• в некоторых исполнениях личинка замка;
• крышка ручки.

Внутренняя ручка также соединена с замком

При движении внутренней рукоятки усилие передаётся к механизму замка через отдельный привод.

Поэтому если ручка движется свободно, а дверь не открывается, причина может находиться не в самой пластиковой рукоятке.

Проверяют:

• соединительный трос;
• фиксаторы;
• замок;
• крепление ручки;
• сам механизм защёлки.

В категории есть и настоящие двери

6700212A30 — передняя левая дверная панель

Оригинальный каталог Toyota определяет 6700212A30 как:

Panel Sub-Assy, Front Door, LH.

То есть это уже основная конструкция передней левой двери, а не ручка или декоративный элемент.

Для соответствующей Corolla парная правая дверная панель имеет отдельный номер.

6700312A20 — задняя правая дверь

Номер 6700312A20 относится к:

Panel Sub-Assy, Rear Door, RH.

Парная левая задняя панель каталогизируется отдельно.

Таким образом, слово «дверь» в техническом типе категории всё-таки не ошибочно — просто в фактическом ассортименте дверные корпуса соседствуют с большим количеством мелких компонентов.

Что означает Panel Sub-Assy у Toyota

Это не обязательно полностью укомплектованная дверь

Заводской OEM дверной панели не следует автоматически трактовать как комплект:

• со стеклом;
• стеклоподъёмником;
• замком;
• ручками;
• зеркалом;
• обшивкой;
• проводкой;
• динамиком.

Каждый из этих компонентов имеет собственные каталожные номера.

У б/у двери фактическая комплектность определяется конкретной карточкой, фотографиями и комментарием продавца.

«Голая дверь» и «дверь в сборе» — не одно и то же

На авторазборке встречаются разные варианты продажи:

• голый металлический каркас;
• дверь со стеклом;
• дверь с механизмом стеклоподъёмника;
• дверь с замком и ручками;
• почти полностью собранная дверь.

По одному OEM панели нельзя автоматически определить, какие навесные элементы остались на б/у товаре.

Нештатные отверстия и переделки особенно важны для дверей

Металлический каркас оценивают не только по вмятинам

У одной из реальных дверей этой категории продавец отдельно указывает:

«нештатный вырез под динамик».

Это хороший пример важной информации, которую нельзя скрывать за общей формулировкой «б/у дверь».

Перед покупкой дверной панели полезно проверять:

• нештатные отверстия;
• следы сварки;
• ремонт металла;
• состояние внутренних усилителей;
• нижнюю кромку;
• места крепления петель;
• геометрию рамки стекла.

Передняя левая дверь должна сохранять геометрию

Даже небольшая деформация может проявиться после установки как:

• неравномерный кузовной зазор;
• плохое закрывание;
• шум воздуха;
• неправильное прилегание уплотнителя;
• сложность регулировки замка;
• перекос стекла.

Поэтому состояние двери лучше оценивать по всей рамке, а не только по наружной поверхности.

Левая и правая сторона определяются по ходу автомобиля

В Toyota EPC используются стандартные обозначения:

• RH — правая сторона;
• LH — левая сторона.

Сторона определяется из положения человека, сидящего в автомобиле и смотрящего вперёд.

Фразы «водительская» и «пассажирская» менее универсальны, потому что Corolla выпускалась как с левым, так и с правым рулём.

Левый и правый руль тоже могут влиять на каталог

В оригинальном EPC Corolla E150 встречаются:

• LHD — автомобили с левым рулём;
• RHD — автомобили с правым рулём;
• разные рынки поставки;
• разные варианты наличия личинки замка в наружной ручке.

Для простой окрашенной рукоятки различие может отсутствовать, но для полной системы ручки и замка это уже важно.

Не у каждой наружной ручки есть личинка замка

Ручка и крышка личинки каталогизируются отдельно

Toyota EPC для разных комплектаций использует примечания вроде:

with / without passenger key cylinder.

То есть наружная рукоятка, рамка и крышка цилиндра замка представляют отдельные части системы.

Внешне похожая ручка может физически подходить, но соседние элементы замка отличаться.

Почему цвет особенно важен для наружной ручки

Многие Corolla имели ручки в цвет кузова

В каталоге прямо встречается описание:

Door Outside Handle — Body Color.

Поэтому при подборе б/у наружной ручки стоит учитывать не только OEM, но и:

• код краски автомобиля;
• состояние лака;
• выгорание;
• царапины;
• следы повторной окраски.

Одинаковый заводской код не гарантирует идеальное визуальное совпадение через годы

Две детали одного исходного цвета могут отличаться после эксплуатации из-за:

• солнца;
• полировки;
• локальной окраски;
• возраста лакокрасочного покрытия.

Поэтому цветовой OEM значительно упрощает подбор, но фотографию всё равно стоит сравнить с автомобилем.

Двигатель обычно не определяет дверную запчасть

4ZZ-FE и 1ZR-FE прежде всего описывают донор

В карточках категории встречаются разные моторы, включая 4ZZ-FE и 1ZR-FE.

Для наружной ручки, внутренней рукоятки или металлической дверной панели код двигателя обычно не является главным фактором.

Гораздо важнее:

• семейство кузова;
• рынок;
• производственный период;
• сторона;
• место установки;
• цвет;
• полный OEM;
• VIN.

E150 — удобное пользовательское название, но EPC точнее

В российском употреблении широко говорят:

• Corolla E150;
• Королла 150;
• Королла 150 кузов.

Оригинальный Toyota EPC при этом работает с более точными кодами конкретной версии автомобиля — например ADE150, NDE150, NRE150, ZRE151, ZZE150 и родственными рыночными вариантами.

Поэтому «E150» отлично подходит для навигации по каталогу, а окончательную применяемость спорной детали лучше подтверждать по полному коду модели или VIN.

Что проверить у б/у наружной дверной ручки

• целостность пластика;
• места крепления;
• отсутствие трещин возле осей;
• состояние возвратного механизма;
• цвет и лак;
• соответствие крышки;
• отсутствие следов грубого демонтажа.

Что проверить у внутренней ручки

• целостность оси;
• отверстие или зацеп под трос;
• возврат рукоятки;
• рамку и фиксаторы;
• цвет салонной отделки;
• RH/LH;
• полный суффикс OEM.

Что проверить у б/у двери

• геометрию рамки;
• нижнюю кромку и коррозию;
• места петель;
• следы кузовного ремонта;
• сварку;
• нештатные отверстия;
• состояние внутреннего усилителя;
• фактическую комплектность;
• цвет и состояние ЛКП.

Как подобрать запчасть для двери Corolla 150 кузов

1. Определить тип: дверь, наружная ручка, внутренняя ручка, замок или другой элемент.
2. Проверить сторону: RH или LH.
3. Уточнить место: передняя или задняя дверь.
4. Сверить полный OEM: вместе с цветовым или отделочным суффиксом.
5. Учесть рынок и производственный период.
6. Для окрашенной ручки или двери проверить цвет.
7. Сравнить крепления и комплектацию по фотографиям.
8. В спорных случаях использовать VIN.

Коротко о дверных запчастях Toyota Corolla E150

• автомобиль: Toyota Corolla E150 / «150 кузов»;
• категория: запчасти для дверей;
• характерный ассортимент: наружные и внутренние ручки, дверные панели и элементы механизмов;
• наружные ручки: отдельная рукоятка может применяться на нескольких дверях;
• внутренние ручки: прежде всего различаются по RH/LH;
• цвет: у наружных ручек может быть зашит в полном Toyota OEM;
• дверь Panel Sub-Assy: не означает автоматическую комплектность стеклом, замком и обшивкой;
• двигатель: обычно вторичен для дверной детали;
• при подборе: место установки, сторона, полный OEM, цвет, период выпуска и VIN;
• при покупке б/у: дополнительно проверить крепления, геометрию и реальную комплектность.
