Запчасти для дверей Toyota Corolla E120 (120 кузов)

Какие дверные запчасти используются на Toyota Corolla E120

Категория заметно шире двери в сборе

В укрупнённую группу «Дверь» на авторазборке могут попадать разные компоненты одной кузовной зоны.

Для Corolla E120 это:

• наружные дверные ручки;
• внутренние ручки открытия;
• замки и приводы;
• рамки и крышки ручек;
• дверные молдинги;
• передние и задние дверные панели;
• дверь багажника хэтчбека;
• другие элементы дверного механизма.

Поэтому фраза «дверь Toyota Corolla E120» слишком узка для всей combo-страницы, а «запчасти для дверей» описывает её значительно точнее.

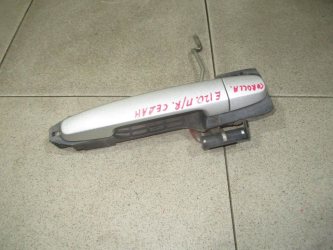

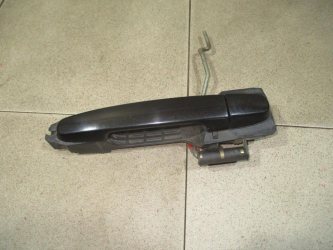

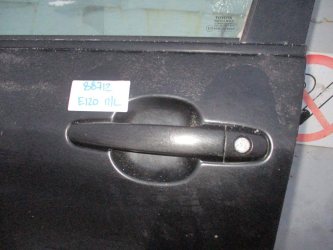

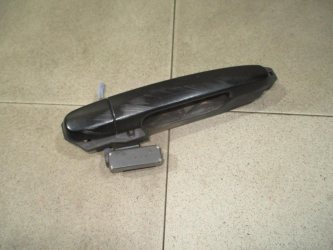

Наружные ручки Corolla 120

6921112220R2 — пример сильной унификации Toyota

Один из характерных номеров этой категории — 6921112220R2.

В оригинальном каталоге Toyota базовая ручка семейства 69211-12220 применяется на нескольких позициях дверей.

В зависимости от конкретной Corolla она встречается как наружная ручка:

• передней правой двери;
• передней левой двери;
• задней правой двери;
• задней левой двери.

То есть место, откуда снята конкретная б/у ручка, не обязательно ограничивает применяемость самого OEM только одной дверью.

Это полезно учитывать при чтении карточки товара

Название вроде:

«Ручка двери задней наружная правая Toyota Corolla E120»

правильно описывает происхождение физической детали.

Но при точном подборе нужно отдельно проверить, на каких ещё позициях Toyota использует тот же номер.

R2 в 6921112220R2 связан с цветовым исполнением

Для этого номера Toyota указывает Light Blue Mica Metallic

В каталоге 69211-12220-R2 соответствует окрашенной наружной ручке:

LT.BLUE M.M., код кузовной краски 8S1.

Поэтому окончание R2 нельзя считать случайным техническим хвостом номера.

Для наружных окрашенных ручек Toyota использует разные суффиксы под конкретные цвета.

Полный OEM полезен, если ручку хочется поставить без покраски

При подборе важно сравнить:

• полный номер;
• код краски автомобиля;
• фактический оттенок б/у детали;
• состояние лака.

Даже две заводские детали цвета 8S1 после многих лет эксплуатации могут немного отличаться из-за выгорания или предыдущего ремонта.

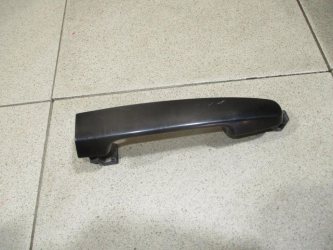

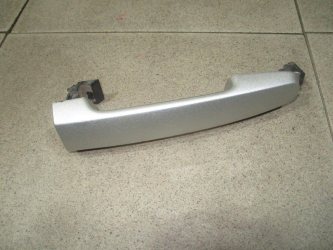

6921105903 — наружная ручка без цветового суффикса

В текущем ассортименте встречается и 6921105903.

Оригинальные каталоги Toyota используют этот номер как наружную дверную ручку на Corolla и родственных моделях.

На отдельных автомобилях она применяется сразу на нескольких дверях и сторонах.

Такое исполнение удобно отличать от окрашенных вариантов семейства 69211-12220, где последние символы несут информацию о цвете.

Внутренние ручки тоже унифицированы между передней и задней дверью

69205 — правая сторона, 69206 — левая

Для Corolla E120 характерны номера:

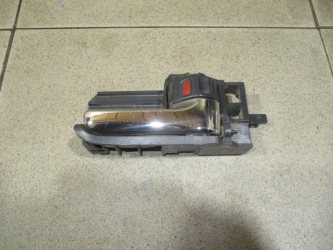

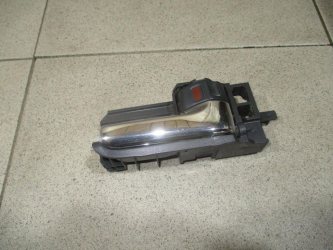

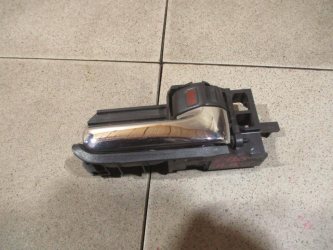

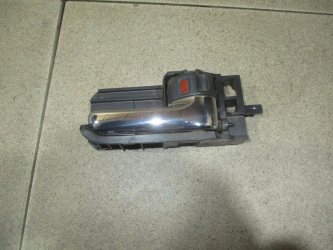

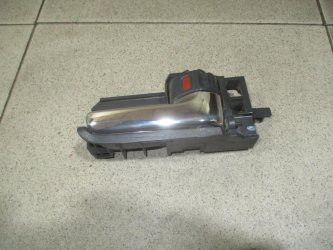

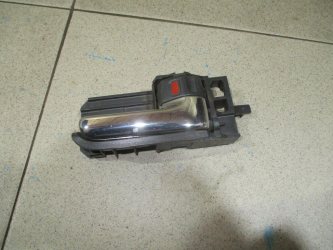

• 6920513020B0 — внутренняя ручка правой стороны;

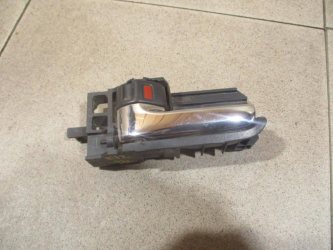

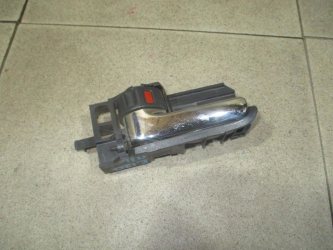

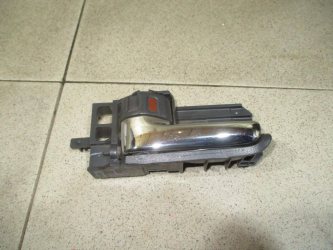

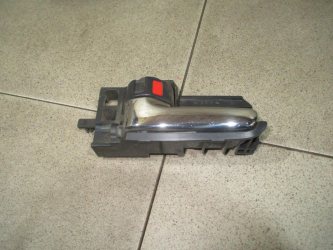

• 6920613020B0 — внутренняя ручка левой стороны.

Toyota использует эти детали как Handle Sub-Assy, Door Inside.

На некоторых конфигурациях один и тот же номер применяется как на передней, так и на задней двери соответствующей стороны.

Поэтому RH/LH иногда важнее Front/Rear

Для такой детали наиболее устойчивые признаки:

• RH — правая;
• LH — левая;
• конкретный OEM;
• вариант отделки.

А передняя или задняя позиция может быть общей в рамках конкретного исполнения автомобиля.

Есть несколько семейств внутренних ручек

В E120-каталогах встречаются, например:

• 6920513020B0 / 6920613020B0;
• 6920502110B0 / 6920602110B0;
• 6920505040 / 6920605040B0;
• 6920512190A0 / 6920612190A0.

Все они относятся к одной функциональной группе внутренних рукояток, но применяются на разных:

• кузовах;
• рынках;
• комплектациях;
• производственных периодах;
• вариантах отделки.

Поэтому покупать внутреннюю ручку только по словам «Королла 120» рискованно.

Цвет салонной ручки тоже кодируется номером

B0 и A0 относятся к исполнению конкретной детали

У Toyota дополнительный суффикс интерьерного элемента часто связан с цветом или отделкой салона.

Поэтому номера:

• 6920613020B0;
• 6920612190A0

не следует сокращать до одной базовой цифровой части при точном подборе.

Если покупателю важен внешний вид салона, желательно сверять:

полный OEM → trim автомобиля → фотографию детали.

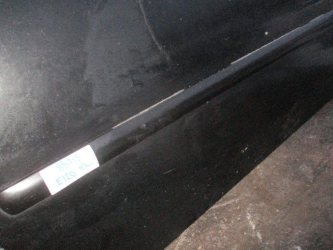

В группе присутствуют наружные дверные молдинги

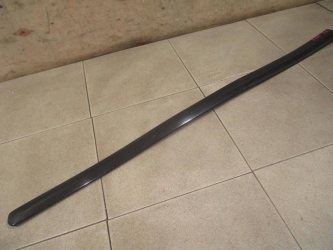

7573102180 — правая передняя накладка двери

Toyota каталогизирует 7573102180 как:

Moulding, Front Door, Outside RH.

То есть это наружный правый молдинг передней двери.

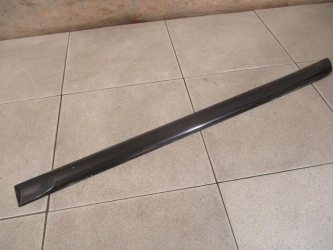

7574202150 — левый молдинг задней двери

Номер 7574202150 относится к:

Moulding, Rear Door, Outside LH.

Это отдельная защитно-декоративная накладка наружной поверхности задней левой двери.

Именно такие позиции показывают, почему граница между combo «Дверь» и combo «Накладка» в исходном товарном импорте не обязана полностью совпадать с заводной структурой Toyota.

Молдинг не является частью ручки или замка

У него отдельные:

• OEM;
• крепления;
• геометрия;
• сторона;
• производственный период.

При покупке б/у молдинга особенно проверяют:

• прямолинейность;
• целостность креплений;
• трещины;
• царапины;
• следы повторного приклеивания.

В категории есть дверь багажника хэтчбека

6700502060 — именно Back Door Panel

Номер 6700502060 оригинальный каталог Toyota определяет как:

Panel Sub-Assy, Back Door.

На Corolla E120 этот номер применяется на европейском хэтчбеке.

Поэтому карточка с названием «Дверь багажника Toyota Corolla E120» и комментарием «ХЭТЧБЕК» технически хорошо согласуется с OEM.

Back Door здесь означает пятую дверь

У хэтчбека задняя дверь включает рамку заднего стекла и поднимается вместе с ним.

Это не то же самое, что:

• крышка багажника седана;
• обычная задняя боковая дверь;
• наружная облицовка багажника.

При поиске употребляются варианты:

• дверь багажника;
• пятая дверь;
• крышка багажника хэтчбека;
• задняя дверь.

OEM двери багажника не означает полную комплектность

Panel Sub-Assy, Back Door описывает основную дверную конструкцию.

Она не гарантирует наличие в б/у товаре:

• заднего стекла;
• моторчика стеклоочистителя;
• замка;
• проводки;
• обшивки;
• фонарей;
• спойлера;
• газовых упоров.

Фактическую комплектность нужно смотреть по фотографии и описанию конкретной детали.

E120 — широкое семейство, а не один кузов во всех деталях

Corolla этого поколения выпускалась в нескольких вариантах

Под привычным российским названием Toyota Corolla E120 скрывается несколько заводских кодов и кузовных исполнений.

В оригинальных каталогах встречаются, например:

• ZZE120;
• ZZE121;
• CDE120;
• NDE120;
• другие родственные E12-модификации.

Одновременно существовали:

• седан;
• хэтчбек;
• универсал;
• различные рыночные версии.

Поэтому E120 достаточно для каталожной навигации, но не всегда для заказа

Небольшая ручка может быть унифицирована между несколькими кузовами.

А крупная деталь вроде:

• двери;
• пятой двери;
• стекла;
• длинного молдинга

может быть строго кузовной.

Для таких запчастей особенно полезен VIN.

Передняя и задняя двери могут иметь общую ручку, но разные механизмы

Даже если наружная пластиковая рукоятка одинакова, вокруг неё находятся отдельные детали:

• рамка ручки;
• крышка;
• тяги;
• замок;
• тросы;
• личинка;
• крепёж.

Их номера уже могут различаться между передней и задней дверью.

Поэтому перенос применяемости одного OEM ручки на весь дверной механизм неправильный.

Что означает «ручка в сборе» в карточке б/у детали

Для некоторых товаров продавец указывает:

«В СБОРЕ, ХОРОШЕЕ».

Это описание конкретной физической позиции.

Фраза «в сборе» может означать, что вместе с основной рукояткой сохранились:

• крышка;
• часть рамки;
• тяга;
• крепёж;
• другие элементы.

Но она не является заводным определением OEM и не должна автоматически переноситься на все детали с тем же номером.

Двигатель обычно не влияет на дверные запчасти

4ZZ-FE в карточках характеризует донор

В выборке много деталей снято с Corolla с двигателем 4ZZ-FE.

Для ручки, молдинга или двери код двигателя обычно не является критерием совместимости.

Значительно важнее:

• кузов;
• рынок;
• год и производственный период;
• сторона;
• передняя или задняя позиция;
• цвет и trim;
• OEM;
• VIN.

Что проверить у наружной ручки

• целостность корпуса;
• места осей и крепления;
• возвратный механизм;
• зацепы и тяги;
• цвет;
• царапины и состояние лака;
• полный суффикс OEM.

Что проверить у внутренней ручки

• RH или LH;
• целостность оси;
• место подключения троса;
• фиксаторы;
• рамку;
• цвет пластика;
• полный каталожный номер.

Что проверить у двери или пятой двери

• геометрию металлической панели;
• рамку стекла;
• места петель;
• нижнюю кромку;
• коррозию;
• следы сварки и ремонта;
• нештатные отверстия;
• фактическую комплектность;
• цвет и состояние лакокрасочного покрытия.

Как подобрать запчасть для двери Corolla E120

1. Определить тип детали: ручка, дверь, пятая дверь, молдинг, замок или другой компонент.
2. Уточнить кузов: седан, хэтчбек или универсал.
3. Проверить сторону: RH или LH.
4. Уточнить переднюю или заднюю позицию.
5. Сверить полный OEM: включая цветовой или интерьерный суффикс.
6. Учесть производственный период и рынок автомобиля.
7. Сравнить крепления и фактическую комплектность по фото.
8. Для крупной кузовной детали проверить VIN.

Коротко о дверных запчастях Toyota Corolla E120

• автомобиль: Toyota Corolla поколения E120 / E12;
• поисковое название: Королла 120 кузов;
• категория: запчасти для дверей;
• основной ассортимент: наружные и внутренние ручки, молдинги и отдельные двери;
• дверь багажника: для хэтчбека представляет отдельную Back Door Panel;
• наружные ручки: некоторые OEM унифицированы между несколькими дверями;
• внутренние ручки: часто важнее различать RH/LH, чем Front/Rear;
• цвет: может кодироваться суффиксом полного Toyota OEM;
• двигатель: обычно является характеристикой донора, а не критерием дверной детали;
• при подборе: кузов, сторона, позиция, полный OEM, цвет/trim, период выпуска и VIN;
• при покупке б/у: проверить крепления, геометрию, поверхность и реальную комплектность.
