Передние подрамники Mitsubishi Lancer 9 CS

Товаров: 70

Балки передней подвески Митсубиси Лансер 9 CS

Передний подрамник Lancer IX образует силовую поперечину в нижней части моторного отсека: к нему крепятся элементы передней подвески и рулевого управления, а также узлы опоры силового агрегата. В оригинальной номенклатуре Mitsubishi эта деталь называется Front Axle Crossmember No.1.

В данной категории подрамники представлены под OEM MR510285. При выборе б/у детали особенно важны геометрия, состояние точек крепления рычагов и рулевой рейки, отсутствие серьёзной коррозии, трещин и следов деформации после удара. После замены подрамника необходимо проверить установку передней подвески и углы колёс.

Показаны товары 1–30 из 70 · страница 1 из 3

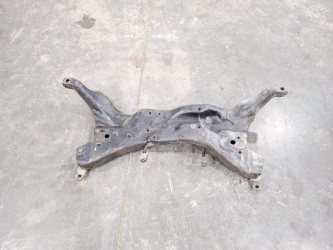

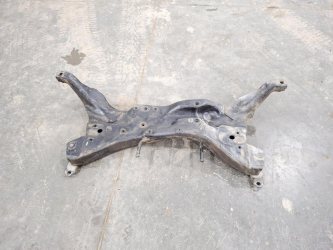

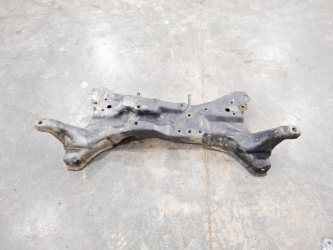

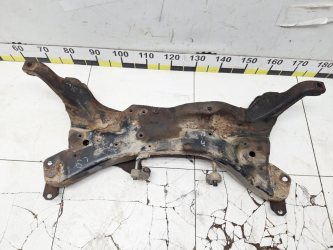

Передний подрамник Лансер 9 — основа нижней части передней подвески

Это не просто поперечная металлическая балка

Подрамник расположен под двигателем и соединён с кузовом в нескольких силовых точках.

На Mitsubishi Lancer 9 CS с ним конструктивно связаны:

Поэтому состояние подрамника влияет не только на прочность конструкции, но и на взаимное положение подвески и рулевого механизма.

Как Mitsubishi называет эту деталь

Заводское название — Front Axle Crossmember No.1

Для номера MR510285 оригинальный каталог Mitsubishi использует обозначение:

CROSSMEMBER, FR AXLE, NO.1.

В англоязычных каталогах также встречаются варианты:

В российской практике наиболее естественные названия:

Для каталога авторазборки слово «подрамник» остаётся самым понятным основным термином.

MR510285 и Mitsubishi Lancer CS

Номер подтверждается оригинальным каталогом

OEM MR510285 применяется в семействе Mitsubishi Lancer / Lancer Classic кузовов CS.

В европейском каталоге этот номер присутствует, в частности, у седана CS3A 1.6 — той ветви, к которой относятся многие российские Lancer IX.

В карточках текущей категории встречается и автомобиль 2004 года с двигателем 4G18, что хорошо соответствует характерной российской конфигурации Lancer 9 1.6.

Но двигатель не является главным критерием подрамника

MR510285 встречается у нескольких моторных и рыночных версий семейства CS.

Поэтому для такой кузовной детали логичнее проверять:

кузов/модификацию → OEM → VIN,

а не подбирать её исключительно по объёму или коду двигателя.

MR510285 заменил более ранний MR403173

Официальный Mitsubishi-каталог подтверждает supersession

Для передней поперечины встречается более ранний номер:

MR403173.

Официальный каталог Mitsubishi указывает для MR510285:

Replaces MR403173.

То есть MR510285 является более поздним сервисным номером этой каталожной позиции.

На старом автомобиле может встретиться любая из этих маркировок

Поэтому наличие MR403173 на ранее установленном подрамнике само по себе не означает, что MR510285 является посторонней деталью.

При этом окончательную применяемость всё равно желательно проверять по VIN и конкретной модификации автомобиля.

Нижние рычаги крепятся к подрамнику

Положение крепёжных точек задаёт геометрию передней подвески

На Lancer IX передний нижний рычаг соединяется с подрамником в силовых точках.

Через рычаг определяется положение нижней части поворотного кулака относительно кузова.

Поэтому деформированный подрамник способен привести к ситуации, когда:

Такие симптомы требуют измерений и диагностики: они могут быть вызваны также рычагами, кулаком, стойкой или кузовной геометрией.

Рулевая рейка также установлена на подрамнике

При снятии подрамника рулевой механизм опускается вместе с ним

Заводное руководство Mitsubishi предусматривает демонтаж подрамника вместе с установленным steering gear and linkage — рулевой рейкой и тягами.

Перед этим отсоединяются:

Это подтверждает, что посадочные места рулевого механизма являются одной из наиболее ответственных зон подрамника.

Следы удара возле креплений рейки особенно нежелательны

При покупке б/у детали стоит внимательно осматривать:

Сильно деформированную посадочную зону нельзя оценивать только по тому, что болт ещё входит в отверстие.

На подрамнике установлен стабилизатор

Стабилизатор является отдельной деталью

В заводной процедуре после снятия crossmember assembly отдельно перечисляются:

Следовательно, OEM MR510285 относится к металлическому подрамнику, а не к комплекту вместе со стабилизатором и рулевой рейкой.

Фактическая комплектность б/у детали может отличаться

На разборке на подрамнике иногда остаются:

Но их наличие нужно определять по конкретной карточке и фотографиям, а не по OEM подрамника.

Подрамник связан с задней реактивной опорой двигателя

Mitsubishi называет её rear roll stopper

Заводное руководство при демонтаже crossmember assembly отдельно показывает:

Engine Rear Roll Stopper Bracket.

Этот узел ограничивает реактивное перемещение силового агрегата при разгоне, сбросе газа и переключениях.

Поэтому подрамник является частью не только подвесочной, но и силовой монтажной схемы автомобиля.

Почему геометрия б/у подрамника важнее внешней косметики

Небольшая поверхностная ржавчина и деформация — разные вещи

Подрамник работает низко над дорогой и постоянно подвергается воздействию:

Поверхностная коррозия сама по себе ещё не равна потере прочности.

Значительно опаснее:

Особенно внимательно нужно смотреть места крепления рычагов

В этих точках возникают значительные нагрузки при:

Перед покупкой стоит проверить:

Нужно осмотреть и точки крепления к кузову

Подрамник позиционируется относительно силовой структуры автомобиля

Если сама балка погнута около кузовного крепления, после монтажа могут возникнуть сложности с:

Подгонять явно деформированный подрамник силой — плохой способ ремонта.

После замены проверяют углы установки колёс

Это прямо указано в заводном руководстве Lancer IX

В процедуре снятия и установки crossmember Mitsubishi отдельно указывает:

Front Wheel Alignment Check and Adjustment.

Причина понятна: при работе отсоединяются и заново устанавливаются элементы, влияющие на взаимное положение:

Поэтому после установки исправного подрамника желательно не ограничиваться визуальным осмотром, а проверить геометрию на стенде.

Для Lancer IX сход-развал не сводится к «поставить руль прямо»

Заводное руководство задаёт проверку переднего схождения измерительным оборудованием.

Если после ремонта руль стоит неровно или автомобиль уходит в сторону, сначала следует убедиться в исправности:

Регулировкой одной рулевой тяги нельзя исправить геометрически погнутый силовой элемент.

Подрамник и центральная поперечина — не обязательно одно и то же

В EPC рядом существуют разные member

На схеме Mitsubishi рядом с MR510285 присутствует отдельная деталь типа:

MEMBER, FRONT SUSPENSION, CENTER.

Для разных CS-версий она имеет номера вроде MR455094 или MR554735.

Это самостоятельный компонент.

Поэтому при поиске под выражениями:

полезно обязательно сверять OEM, чтобы не спутать MR510285 с соседней центральной поперечиной.

MR510285 используется шире одной версии Lancer 9

Каталожная унификация достаточно большая

Оригинальные Mitsubishi-каталоги показывают MR510285 на различных вариантах семейства:

Также этот номер встречается на некоторых родственных Mitsubishi, включая отдельные Airtrek/Outlander и Dion.

Но это не означает универсальность любого подрамника Mitsubishi

На автомобилях с другой силовой схемой, полным приводом, турбонаддувом или спортивной подвеской могут применяться отличающиеся конструкции.

Поэтому широкую aftermarket-применяемость лучше не использовать вместо оригинального каталога по конкретному VIN.

Lancer Evolution лучше не смешивать с обычным Lancer CS

Некоторые сторонние каталоги аналогов пытаются включать MR510285 также в списки Evolution VIII/IX.

Однако официальный Mitsubishi-каталог для MR510285 отдельно описывает стандартный Lancer без turbo, а конструкция Evolution существенно отличается по силовой установке, трансмиссии и шасси.

Поэтому для этой combo-страницы разумно держаться обычного семейства Mitsubishi Lancer 9 CS и не расширять применяемость на Evolution без точного заводского подтверждения.

Комментарий «без пробега по РФ» относится только к конкретному товару

В части карточек продавец указывает:

«без пробега по РФ».

Это характеристика происхождения конкретной б/у детали по данным продавца.

Она не означает автоматически:

Для подрамника фактический осмотр металла всё равно важнее общей формулировки о пробеге.

Как проверить б/у подрамник Lancer 9

  1. Проверить OEM: MR510285 либо подтверждённый каталогом связанный номер.
  2. Осмотреть общую геометрию: балка не должна выглядеть скрученной или асимметричной.
  3. Проверить крепления рычагов: без трещин, вытянутых отверстий и сильных ударов.
  4. Осмотреть места установки рулевой рейки.
  5. Проверить кузовные точки крепления подрамника.
  6. Оценить сварные швы: отличать заводные от следов ремонта.
  7. Проверить коррозию: особенно швы, закрытые полости и нижнюю часть.
  8. Уточнить комплектность: стабилизатор, кронштейны и крепёж не являются обязательной частью OEM.
  9. После монтажа проверить переднюю подвеску и сход-развал.

Коротко о переднем подрамнике Mitsubishi Lancer 9 CS
