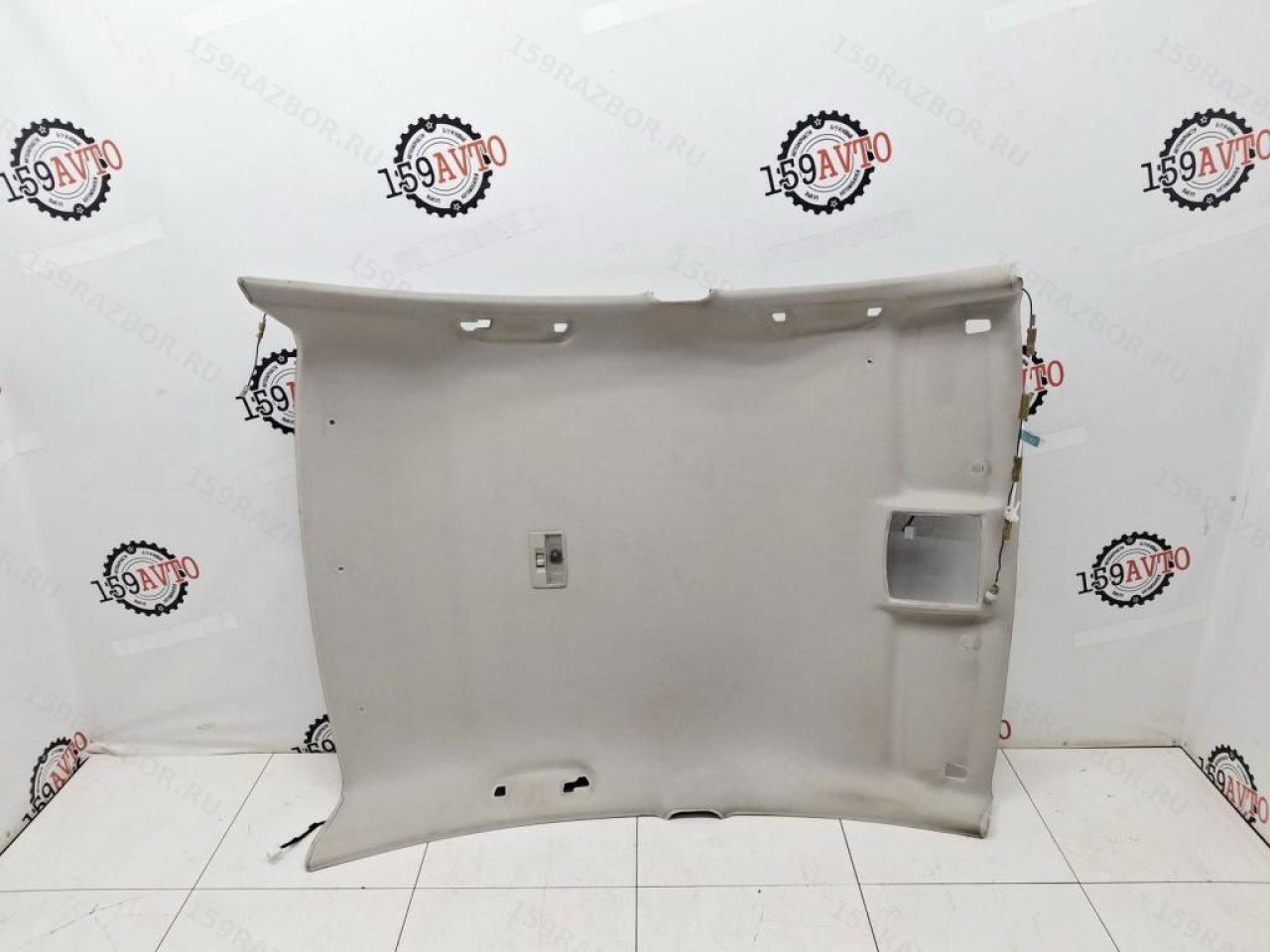

Обшивка потолка Мазда 6 GH седан 2009 GS1D68030H75

Корыто потолка Мазды 6 ГХ: правильный подбор

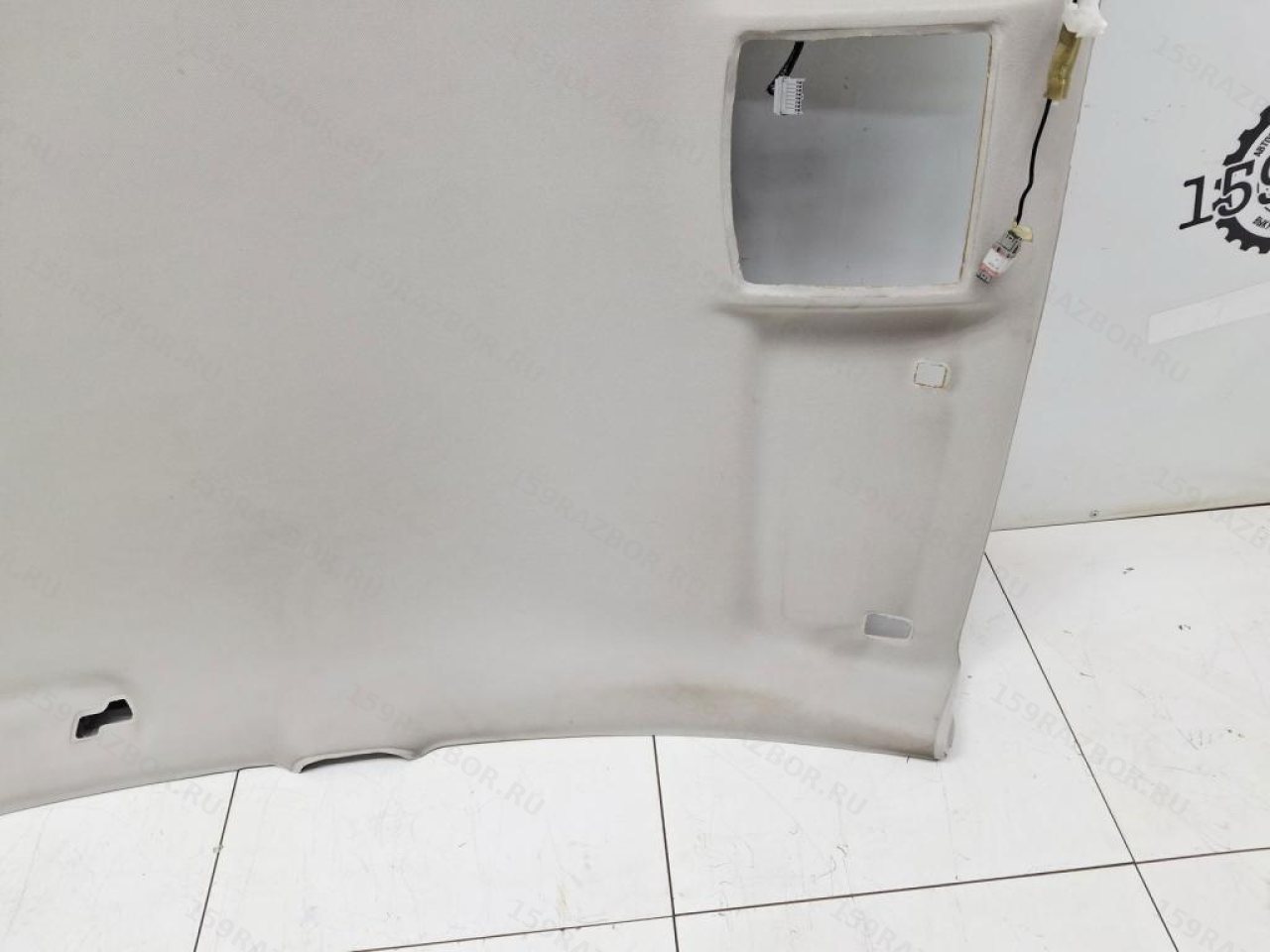

Что представляет собой обшивка потолка

Обшивка потолка — внутренняя формованная панель, закрывающая металлическую крышу со стороны салона. В каталогах Mazda для неё используется название CEILING, TOP, а в обычной речи можно услышать потолок, потолочная обшивка или потолочная панель.

Это не металлическая крыша кузова и не просто слой ткани. Основа детали имеет заданную объёмную форму и повторяет геометрию салона, дверных проёмов, стоек, плафонов и другого оборудования.

Поэтому целый б/у потолок обычно ценнее самой перетяжки тканью: если основа была сильно согнута, заломана или надломлена при демонтаже, вернуть ей правильную форму значительно сложнее.

OEM GS1D-68-030H75

Для этой позиции указан GS1D68030H75. В заводном формате Mazda номер записывается как GS1D-68-030H 75.

Каталожная группа 68-030 обозначает CEILING, TOP, то есть основную обшивку потолка салона.

Важно сохранять номер полностью, включая последние символы. У Mazda для потолочной отделки GH существует несколько очень похожих номеров и ревизий, поэтому поиск только по фрагменту GS1D-68-030 слишком широкий.

Седан подтверждается отдельной каталожной веткой

По данным продавца, эта обшивка снята с седана. Это важная характеристика.

В Mazda EPC потолочная отделка второй Mazda 6 разделена по типу кузова. Для четырёхдверного седана существует отдельная группа CEILING TRIMS (4-DOOR), тогда как пятидверная версия имеет собственную группу CEILING TRIMS (5-DOOR).

Поэтому обозначение «потолок Mazda 6 GH» без уточнения кузова недостаточно. Седан, лифтбек/хэтчбек и универсал могут иметь различающуюся геометрию потолочной панели, особенно в задней части салона.

Исполнение без люка

GS1D и потолок W/O SUNROOF

Для GS1D-68-030H75 каталоги Mazda указывают исполнение W/O SUNROOF — без люка.

Это один из ключевых параметров подбора. Потолочная панель машины с люком имеет иной крупный вырез, другую внутреннюю геометрию и связанные элементы крепления.

В той же заводной каталожной схеме для автомобилей с люком встречаются уже номера другого семейства, например с префиксом GS1K.

Переделывать обычный потолок под люк — плохой ориентир для подбора

Теоретически мягкие отделочные материалы можно резать и перетягивать, но основа потолка является формованной деталью. Поэтому правильнее сразу искать вариант, соответствующий заводной конфигурации автомобиля.

Особенно это важно вокруг:

• проёма люка;
• передней потолочной консоли;
• плафонов;
• креплений солнцезащитных козырьков;
• ручек над дверями;
• верхней части стоек.

Почему у потолков Mazda 6 GH так много похожих номеров

Каталог показывает последовательность ревизий

Для четырёхдверной Mazda 6 GH без люка Mazda использовала несколько близких вариантов потолочной панели. В каталогах встречаются, например:

• GS1D-68-030G 75;
• GS1D-68-030H 75;
• GS1D-68-030J 75;
• GS1D-68-030K 75.

Эти номера привязаны к различным производственным периодам и ревизиям. Поэтому одна буква ближе к концу OEM здесь может иметь реальное значение.

При этом наличие более поздней ревизии не следует автоматически трактовать как несовместимость с более ранней машиной или наоборот: направление заводной замены лучше проверять по VIN и каталогу конкретного автомобиля.

Год выпуска — полезный, но не единственный фильтр

Для этой детали в карточке указан 2009 год. Но при подборе интерьерных деталей Mazda удобнее дополнительно учитывать точную дату производства и исходный номер потолка.

У производителя ревизии могли меняться прямо внутри поколения GH без изменения привычного рыночного названия автомобиля. Поэтому две Мазды 6 с разницей в несколько месяцев внешне могут выглядеть одинаково, а отдельные элементы салона иметь разные окончания OEM.

Полный номер лучше VIN-поиска «на глаз»

Если на старой обшивке сохранилась заводная наклейка, самый хороший сценарий — сравнить её с GS1D68030H75.

Если маркировка отсутствует, тогда уже стоит использовать:

• VIN;
• дату производства;
• седан / пятидверный кузов / универсал;
• наличие люка;
• форму потолочной консоли;
• расположение плафонов;
• фотографии обеих деталей.

Что входит в потолок, а что каталогизируется отдельно

Сам OEM относится к основной панели

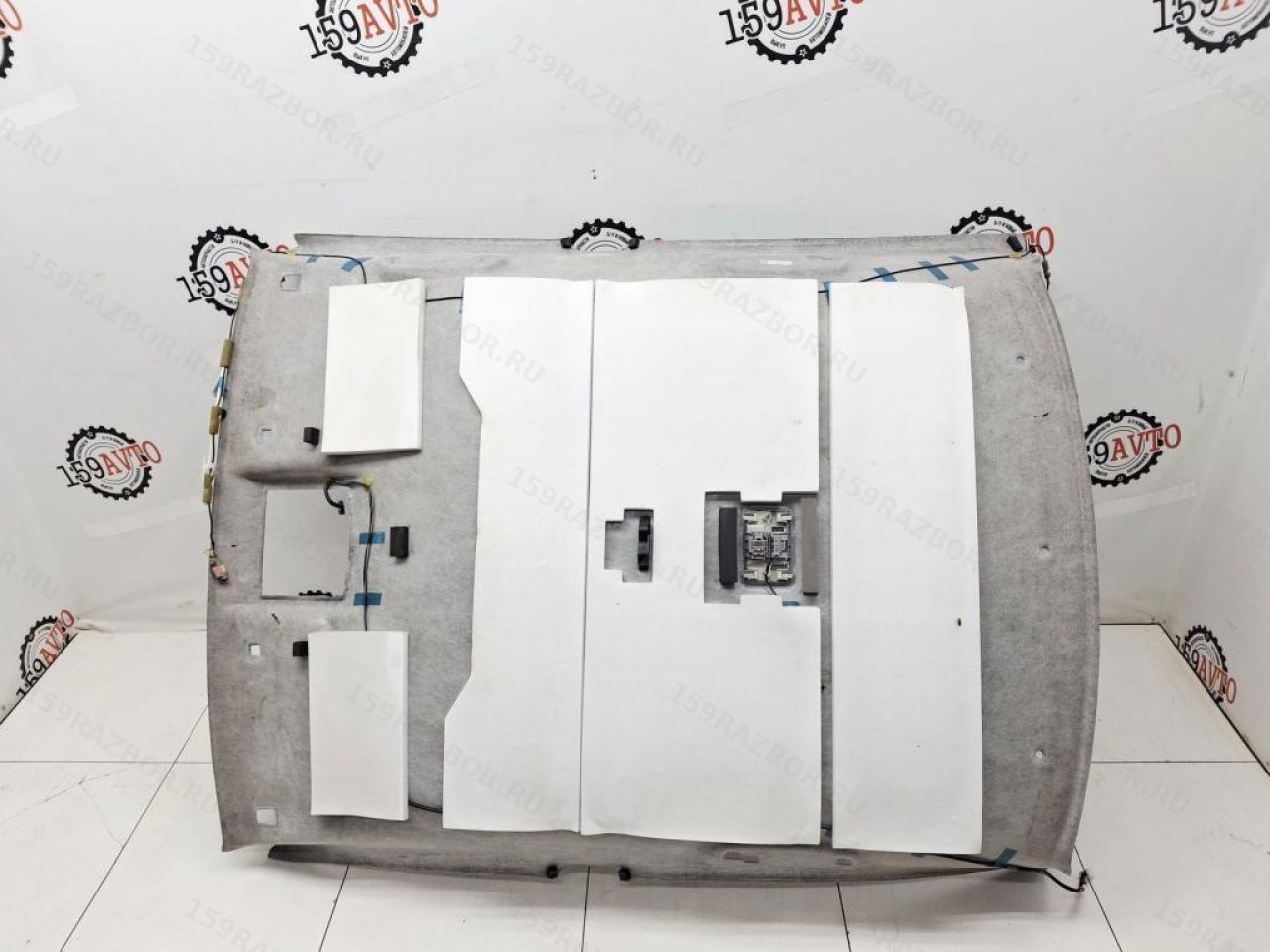

GS1D68030H75 относится непосредственно к формованной потолочной обшивке. Остальной потолочный «фарш» в каталоге Mazda разбит на отдельные позиции.

Рядом с основной панелью EPC показывает, в частности:

• плафон салона;
• проводку плафонов;
• антенный фидер;
• клипсы и фиксаторы;
• центральные адаптеры и крепления.

Поэтому наличие этих компонентов на конкретной б/у обшивке определяется фактической комплектностью, а не одним OEM потолка.

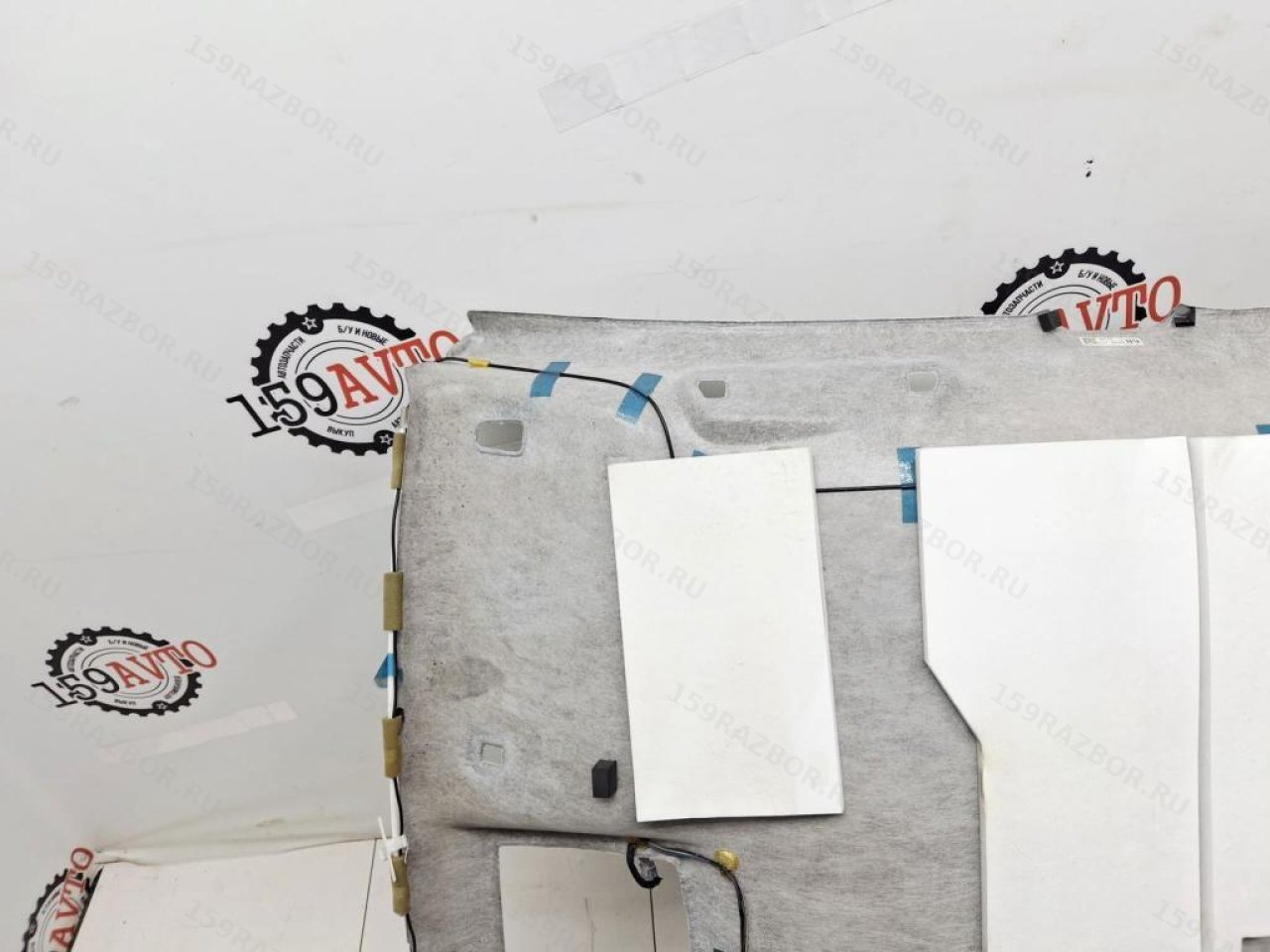

Проводка — отдельная «коса потолка»

В разборочном слэнге жгут проводов внутри потолка могут назвать «косой потолка». Mazda каталогизирует HARNESS, ROOM LAMP отдельно от CEILING, TOP.

Это важно, если покупателю нужен не просто хороший формованный потолок, а максимально полный комплект для восстановления салона.

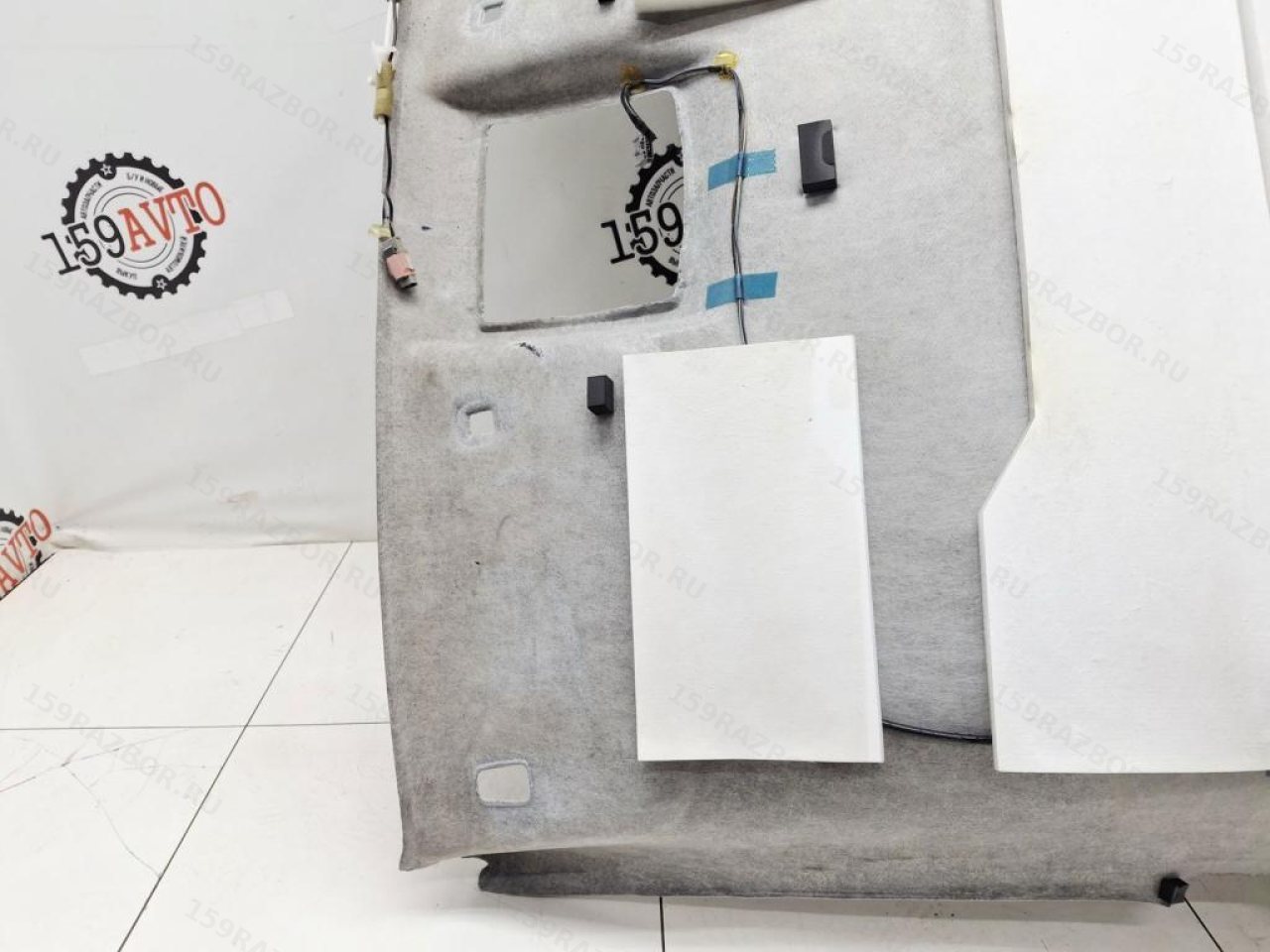

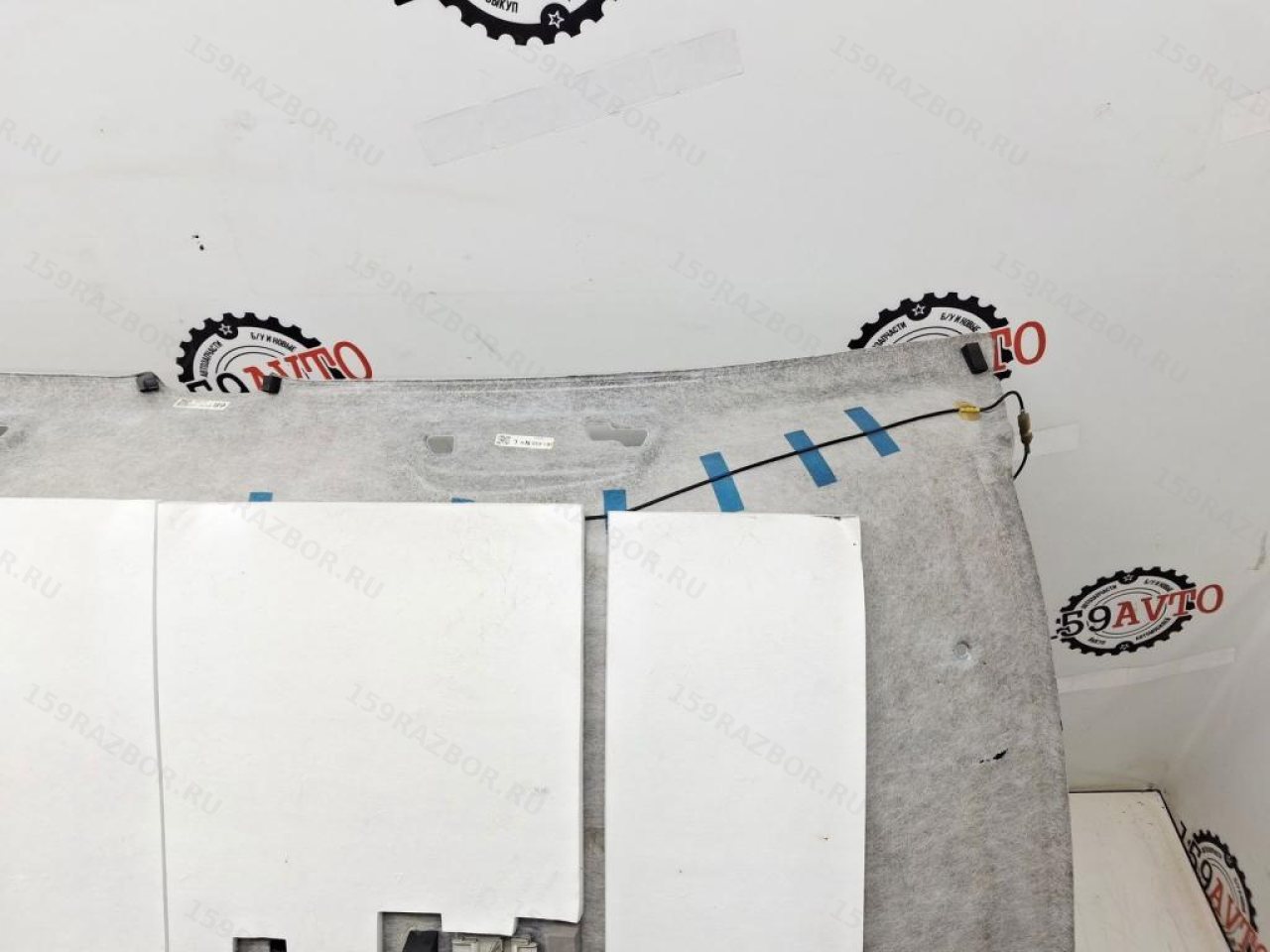

На одной б/у панели проводка может остаться, на другой её уже сняли вместе с плафонами и датчиками.

Плафоны тоже не являются частью номера потолка

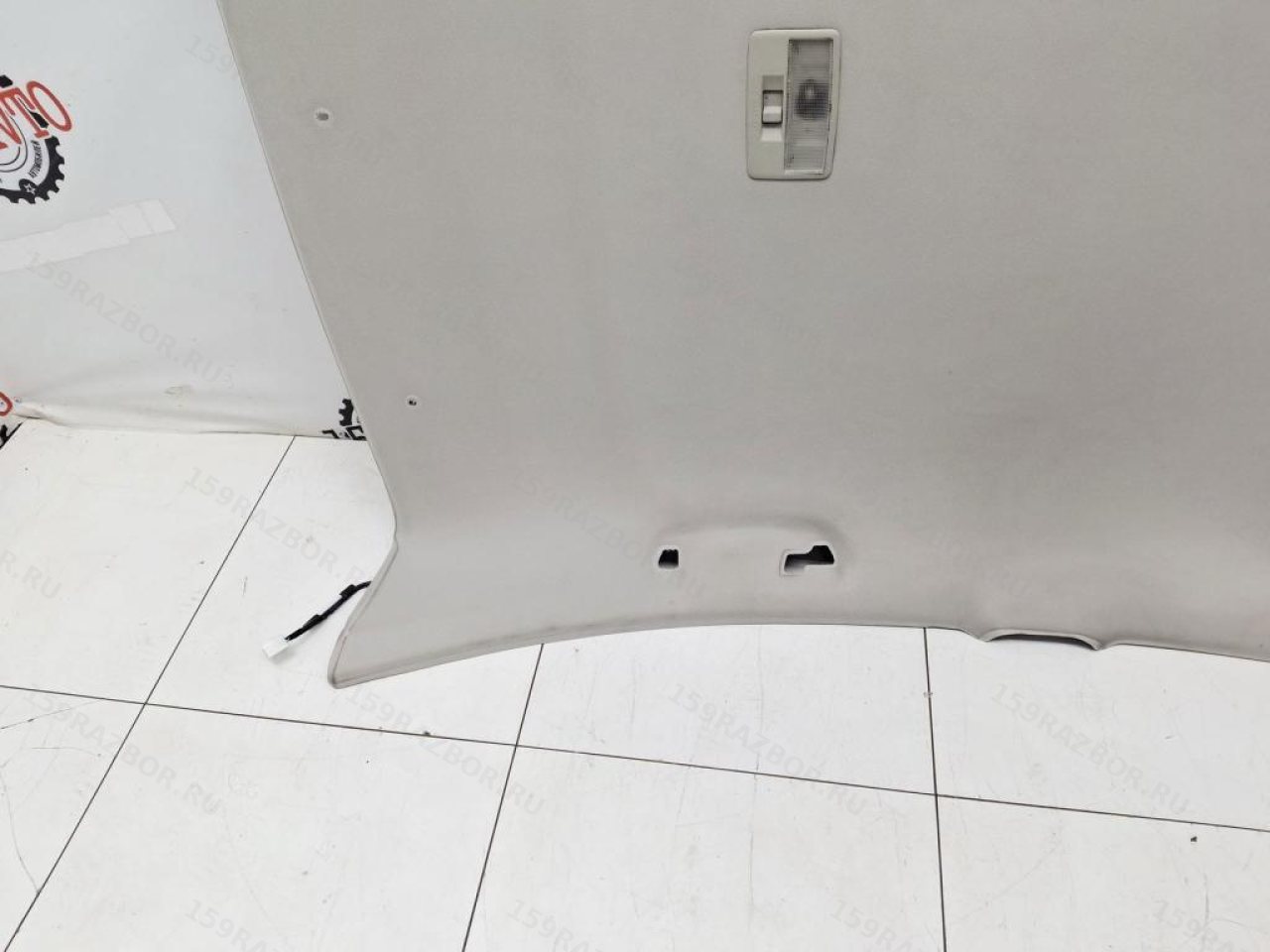

Передний потолочный блок, центральный плафон и лампы имеют собственные номера. Их исполнение может зависеть от оснащения автомобиля.

Поэтому по фотографии потолок может выглядеть «в сборе», но правильнее поэлементно уточнять, что именно остаётся на детали.

Козырьки, ручки и зеркало

Солнцезащитные козырьки, ручки над дверями и салонное зеркало также являются отдельными компонентами.

При замене самого потолка их часто переставляют со старой машины, если они подходят по исполнению и находятся в хорошем состоянии.

Мазда 6 GH 2009 и двигатель LF17

LF17 — бензиновый 2.0 MZR

В карточке автомобиля-донора указан двигатель LF17. Для Mazda 6 GH этот код соответствует бензиновому 2.0 MZR рабочим объёмом около 2 литров.

Европейские каталоги компонентов указывают для Mazda 6 GH с LF17 мощность порядка 108 кВт / 147 л.с., что соответствует дорестайлинговым двухлитровым версиям поколения GH.

Для потолка двигатель почти не имеет значения

В отличие от двигателя, коробки, радиатора или полуоси, потолочная обшивка никак напрямую не зависит от LF17.

Здесь важнее:

• кузов седан;
• поколение GH;
• наличие или отсутствие люка;
• вариант потолочной консоли;
• производственный период;
• полный OEM.

Поэтому код LF17 полезен прежде всего как дополнительная характеристика автомобиля-донора.

Что проверить у б/у потолка Мазда 6

Заломы основы

Главный враг снятого потолка — не царапина, а перегиб основы. Такая панель большая и неудобная для переноски, поэтому её легко «сложить» при вытаскивании из салона или перевозке.

Полезно посмотреть поверхность под боковым светом. Сильный поперечный залом иногда заметен даже под тканью.

Провисание ткани

У возрастных потолков тканевое покрытие может начать отделяться от подложки. В гаражной речи говорят, что потолок «отвис» или «пошёл пузырём».

Особенно стоит посмотреть:

• центр панели;
• зону возле заднего стекла;
• участки над дверями;
• область плафонов;
• края возле стоек.

Локально отставшую ткань иногда ремонтируют, но при большой площади обычно аккуратнее получается полная перетяжка.

Загрязнения и следы влаги

Светлая обшивка хорошо показывает следы воды, грязных рук и табачного дыма.

Пятна около верхних углов или стоек полезно рассматривать особенно внимательно: они могут быть просто следами хранения снятой детали, а могут остаться ещё с автомобиля.

По одному пятну нельзя установить его происхождение, поэтому лучше оценивать состояние самой панели, а не строить историю машины по потолку.

Прожоги

Небольшие прожоги от сигарет на тканевой поверхности обычно хорошо заметны. Для потолка это в первую очередь косметический дефект, но восстановление отдельной точки без заметного следа бывает сложнее, чем на обычном пластиковом элементе салона.

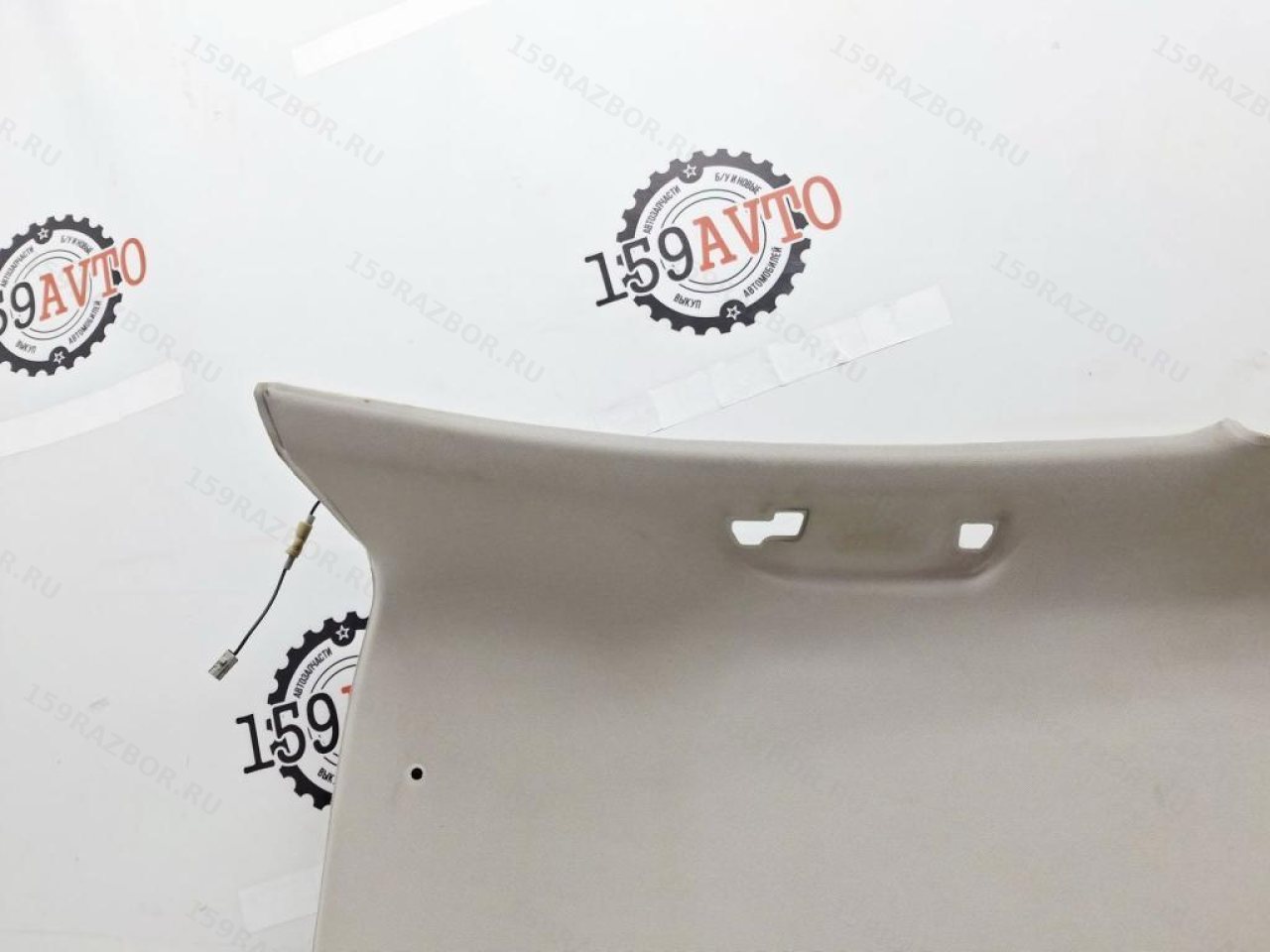

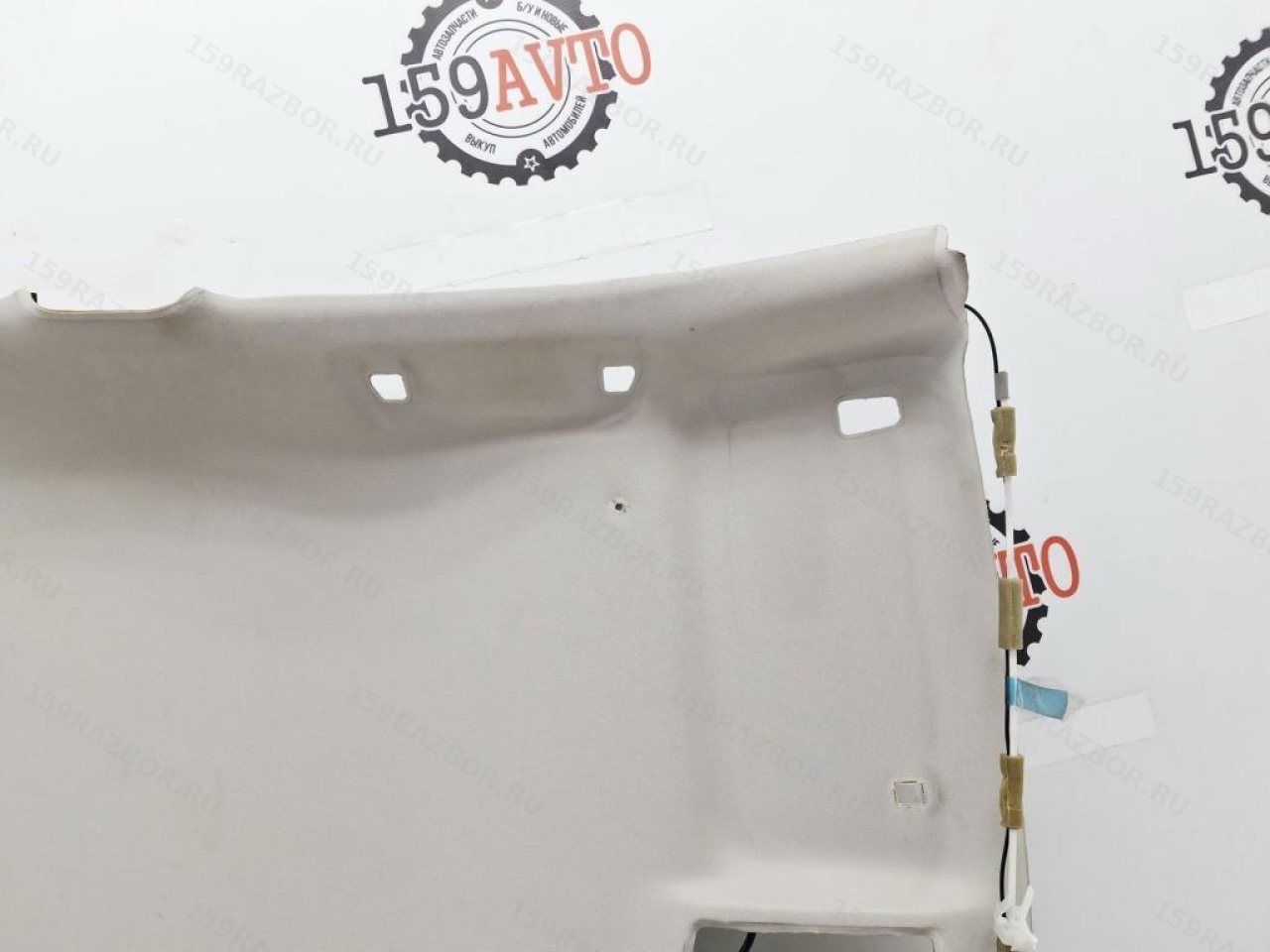

Края и места креплений

Очень важно состояние скрытых краёв, которые после установки уходят под обшивки стоек и уплотнители.

Нужно проверить:

• надломы основы;
• вырванные отверстия;
• места под клипсы;
• крепления козырьков;
• крепления ручек;
• вырезы под плафоны и консоль.

Лицевая поверхность может быть красивой, а повреждённый край потом создаст проблемы при нормальной установке.

Потолок и боковые шторки безопасности

По краям крыши расположены элементы SRS

На автомобилях с боковыми шторками безопасности элементы системы SRS проходят вдоль верхней части кузова за отделкой салона.

Сам потолок не является подушкой безопасности, однако его края, проводка и соседние облицовки находятся рядом с системой. Поэтому при снятии и установке потолочной панели важно не зажимать проводку и не мешать предусмотренному раскрытию шторки.

Работы возле компонентов SRS правильнее выполнять по сервисной процедуре конкретной Mazda 6.

Не подклеивать всё подряд возле зоны SRS

Если потолок перетягивается или ремонтируется, нежелательно произвольно добавлять жёсткий крепёж, толстые слои клея или другие элементы там, где заводом предусмотрено взаимодействие обшивки с системой безопасности.

Для обычной косметической перетяжки это означает простое правило: сохранять заводную геометрию панели и её креплений.

Как перевозить потолочную обшивку

Не складывать пополам

Потолок большой, но это не означает, что его можно свернуть как ковёр. Формованная основа рассчитана на сохранение своей формы.

При перевозке лучше поддерживать панель по площади и не класть сверху тяжёлые детали.

Особенно беречь углы

Самыми уязвимыми часто оказываются края возле стоек и углы. После надлома они могут выглядеть нормально в снятом состоянии, но при установке уже не ложиться ровно под соседнюю пластиковую отделку.

Размер важен ещё до покупки

Это одна из тех запчастей, для которой стоит заранее подумать о машине для перевозки. Потолок седана Mazda 6 — крупная цельная деталь, и попытка втиснуть её в слишком маленький салон может испортить хороший «потолок» ещё до установки.

Как подобрать GS1D68030H75 без лишнего риска

Сначала кузов

Эта позиция заявлена как седан. Для пятидверной Mazda 6 GH и универсала нужно искать соответствующую каталожную ветку, а не ориентироваться только на общий индекс GH.

Потом люк

GS1D-68-030H75 относится к исполнению без люка. Если на автомобиле есть заводской люк, нужен другой вариант потолочной панели.

Затем полный номер

Лучший ориентир — совпадение GS1D68030H75. Если последние буквы или цифры отличаются, это повод проверить VIN и каталожную замену, а не считать номера одинаковыми.

И только после этого — визуальное сравнение

Фотографии помогут подтвердить:

• форму панели;
• вырезы под оборудование;
• расположение плафонов;
• отверстия под козырьки и ручки;
• цвет и фактуру материала;
• фактическую комплектность.

Для крупной салонной детали визуальное сравнение действительно полезно, но лучше использовать его после проверки OEM, а не вместо неё.

Коротко по позиции

• деталь: обшивка потолка / потолок салона;
• автомобиль: Мазда 6 / Mazda 6;
• поколение: GH;
• кузов по данным продавца: седан;
• год автомобиля-донора: 2009;
• двигатель автомобиля-донора: LF17;
• двигатель: бензиновый 2.0 MZR;
• OEM: GS1D68030H75 / GS1D-68-030H 75;
• каталожное название: CEILING, TOP;
• каталожная группа: CEILING TRIMS (4-DOOR);
• исполнение: без люка;
• важно при подборе: кузов, люк, полный OEM, производственный период и конфигурация потолочной консоли;
• комплектность: плафоны, косу, козырьки, ручки и крепёж проверять по конкретной детали.
