Мотор заднего стеклоочистителя Honda Element YH

Моторчик 76700SCVA01 в системе заднего стеклоочистителя

У Honda Element задняя дверь имеет характерную двухсекционную конструкцию, а стеклоочиститель обслуживает верхнее заднее стекло. Его электромотор расположен под внутренней облицовкой задней части кузова. Через приводной вал вращательное движение передаётся поводку со щёткой, которая удаляет с поверхности стекла воду и дорожные загрязнения.

76700-SCV-A01 — каталожный номер именно моторного узла, а не всего механизма очистки заднего окна. Электропривод включает двигатель и передаточный механизм, преобразующий вращение в движение поводка. При выключении стеклоочистителя исправная система должна возвращать щётку в предусмотренное парковочное положение.

Отдельно от мотора в конструкции используются поводок, щётка, крепёж, уплотнительные элементы и система подачи омывающей жидкости. Например, поводок заднего дворника Honda Element каталогизируется под номером 76720-SCV-A01. Сам насос омывателя не входит в мотор стеклоочистителя и относится к другому электрическому узлу.

Заводская маркировка и совместимость с Honda Element YH

Номера 76700-SCV-A01 и 76700-SCV-A02

Для электромотора заднего дворника Хонда Элемент производитель использовал обозначение 76700-SCV-A01, которое позднее было заменено номером 76700-SCV-A02. Такая последовательность зафиксирована в каталогах запчастей Honda. Обновлённый вариант A02 указан для автомобилей Element 2003–2011 годов, включая разные комплектации с передним и полным приводом.

Эта заводская замена полезна при поиске подходящего узла, особенно если на автомобиле и предлагаемой детали стоят разные буквенно-цифровые окончания номера. Тем не менее перед установкой следует проверить соответствие электрического разъёма, расположение крепёжных отверстий и исполнение выходного вала.

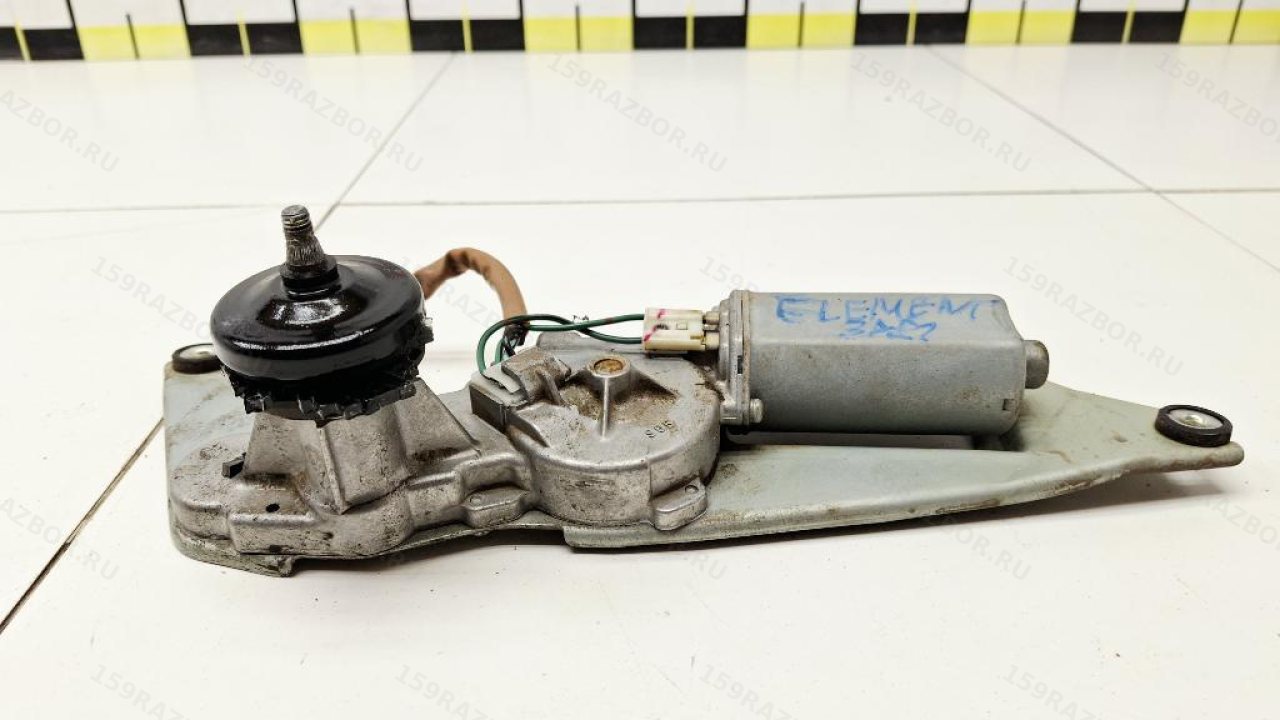

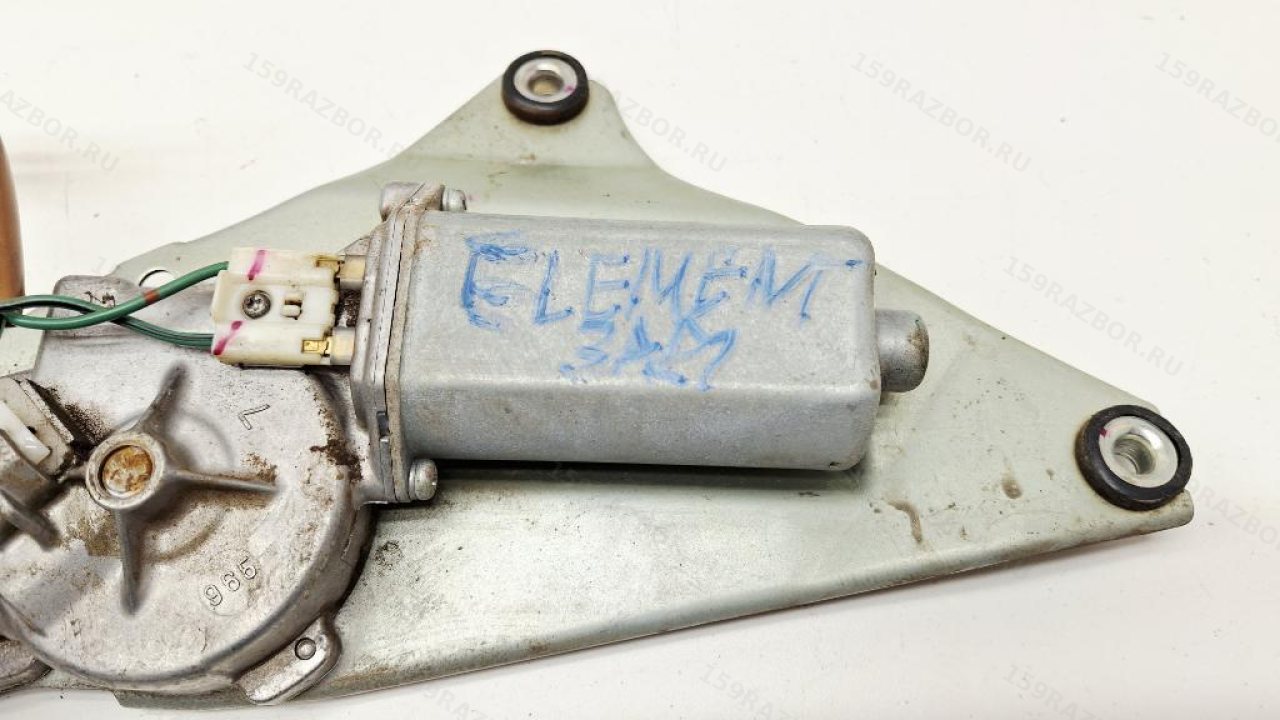

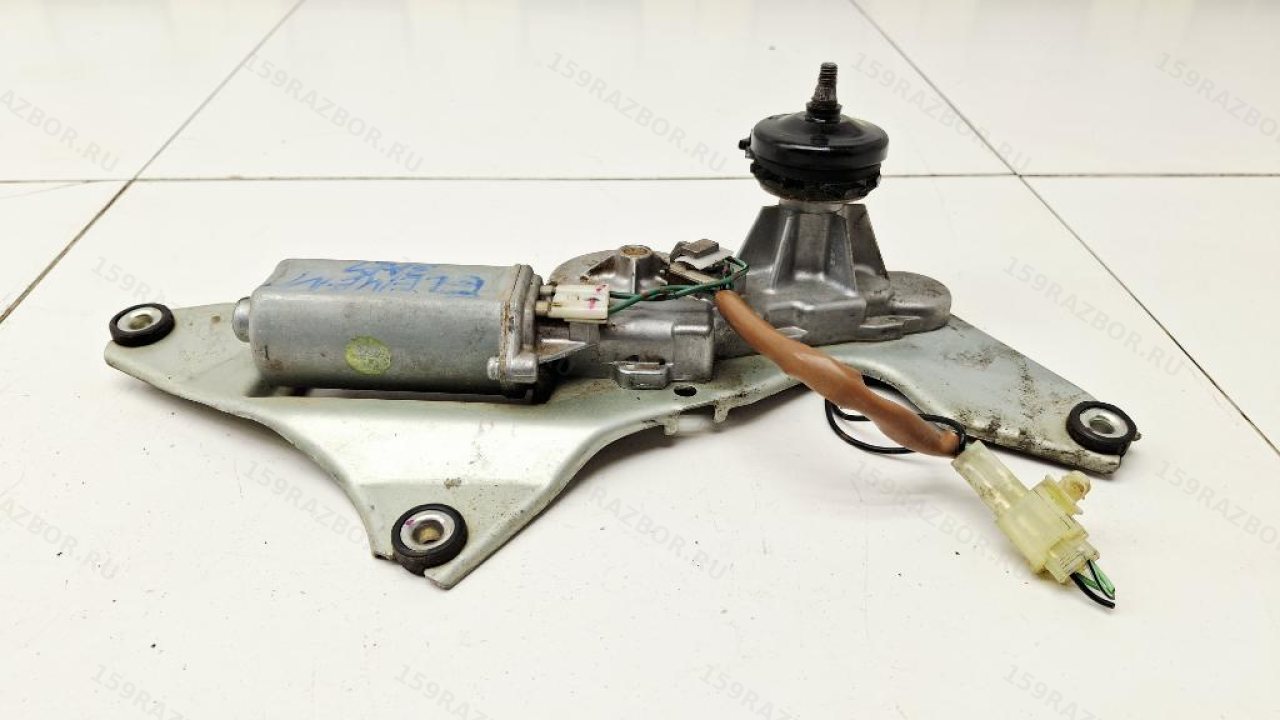

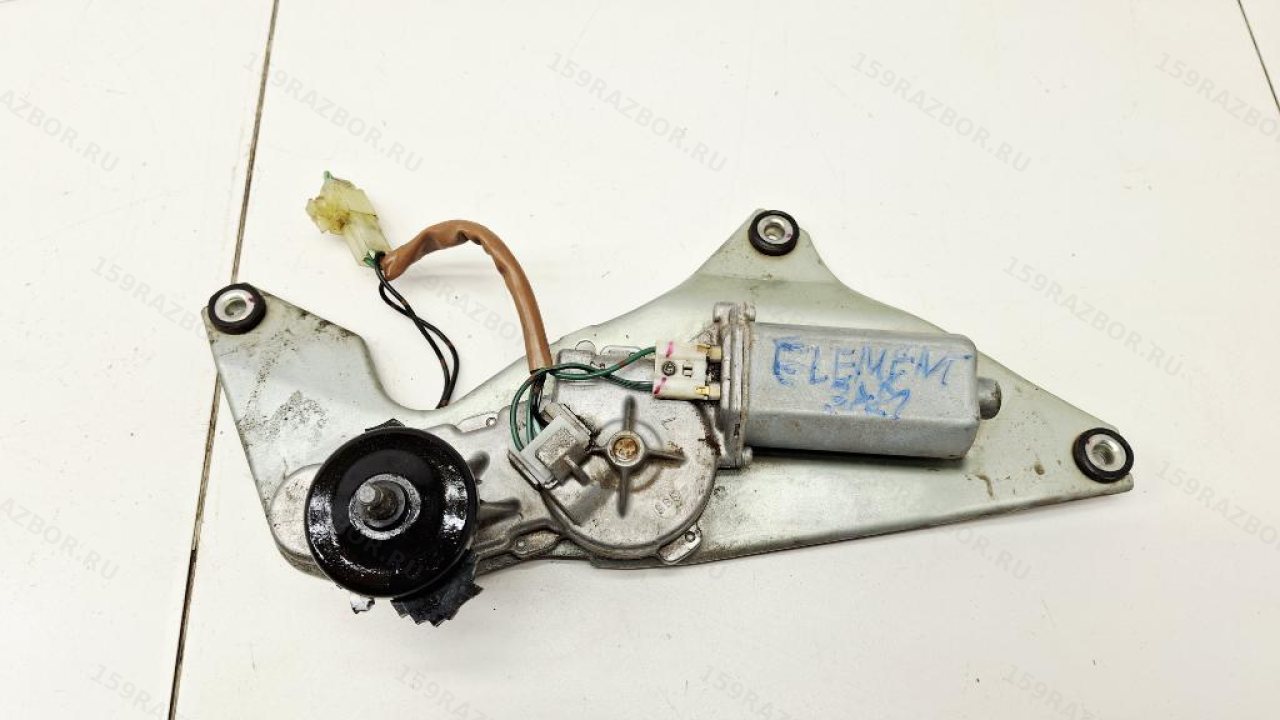

Предлагаемый экземпляр демонтирован с Honda Element 2005 года с двигателем K24A. В отличие от деталей двигателя и трансмиссии, для заднего стеклоочистителя мотор автомобиля не является определяющим параметром. Важнее конструкция задней двери, заводской номер электропривода и соответствие установленной электрической системе.

Подключение и расположение

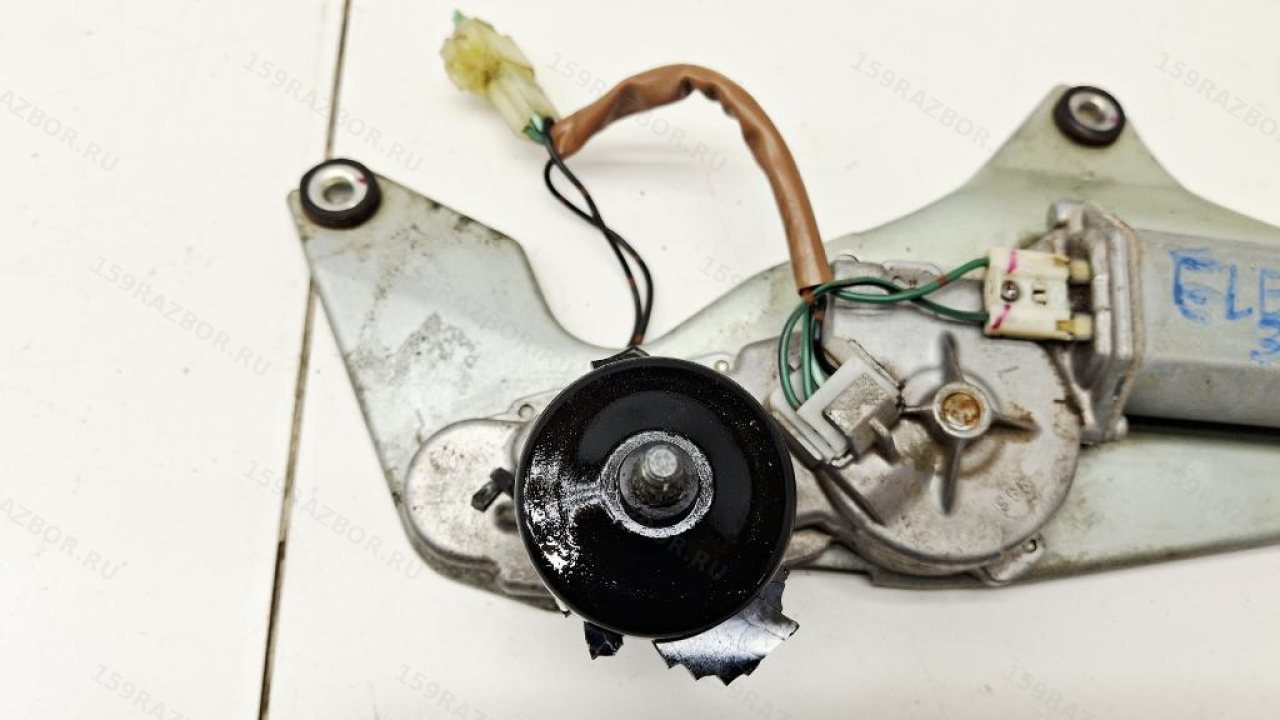

Ремонтная документация Honda Element 2005 года предусматривает подключение заднего моторчика через четырёхконтактный разъём (4P). Для доступа к узлу снимают поводок стеклоочистителя и внутреннюю облицовку задней двери, после чего можно отсоединить электрическое подключение и крепления электромотора.

При замене важно также состояние участка, через который приводной вал выходит наружу. Повреждённое уплотнение может способствовать проникновению влаги, а загрязнение и коррозия в зоне вала — затруднять его движение. Для автомобиля с многолетней эксплуатацией это один из элементов, заслуживающих внимания при осмотре системы.

Состояние подержанного мотора и возможные неисправности

Мотор заднего дворника работает в условиях перепадов температуры и влажности. Со временем могут изнашиваться элементы передаточного механизма, окисляться электрические контакты или затрудняться вращение выходного вала. Такие неисправности способны проявляться замедленной работой щётки, остановкой в промежуточном положении или полным отсутствием движения.

При этом не всякая неисправность заднего стеклоочистителя означает поломку самого мотора. Причиной могут оказаться повреждение проводки, нарушение питания, неисправность переключателя или механическое заедание поводка. Поэтому перед заменой полезно установить, получает ли электропривод необходимые электрические сигналы и свободно ли перемещается связанный с ним механизм.

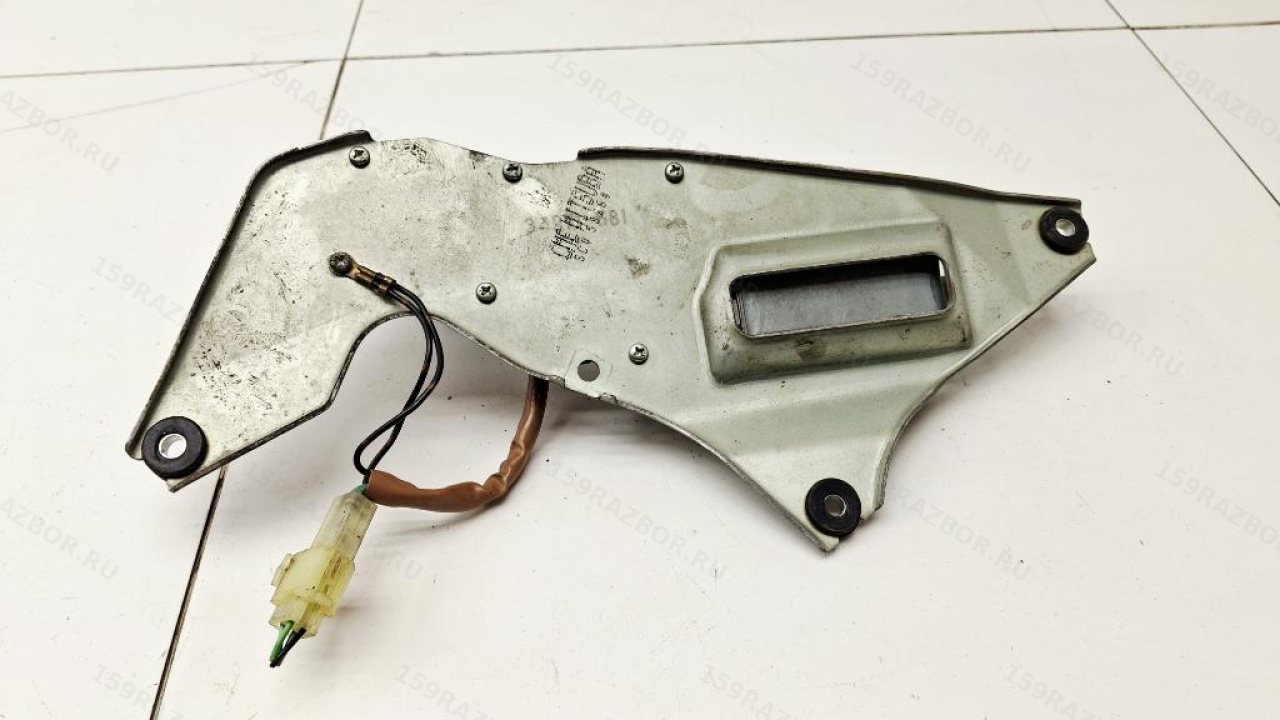

Для конкретного моторчика 76700SCVA01 продавец не указал результаты проверки, сведения о пробеге либо особенности технического состояния. При осмотре стоит обратить внимание на корпус, разъём, крепёжные места и выходной вал. Отсутствие наружных повреждений само по себе не подтверждает исправность внутреннего механизма.

Комплектность и установка на Хонда Элемент

В карточке указан моторчик заднего дворника с автомобиля 2005 года. Отдельных сведений о наличии поводка, щётки, наружной гайки, защитных колпачков, крепежа и уплотнений нет. Эти компоненты не следует автоматически считать частью комплекта только потому, что в каталоге Honda электромотор обозначен как узел в сборе.

После монтажа необходимо проверить движение щётки по заднему стеклу, правильность её исходного положения и отсутствие постороннего шума или заедания. Если поводок устанавливается повторно, важно правильно выставить его положение относительно стекла и убедиться в надёжности крепления. Электрическую часть проверяют вместе с переключателем управления и цепями питания.

Мотор с обозначением 76700-SCV-A01 относится к штатной системе заднего стеклоочистителя Honda Element YH. Для выбора между исходным исполнением и заменяющим 76700-SCV-A02 основным ориентиром остаются каталожные данные, а фактическое состояние и комплектность подержанного узла оцениваются отдельно.
