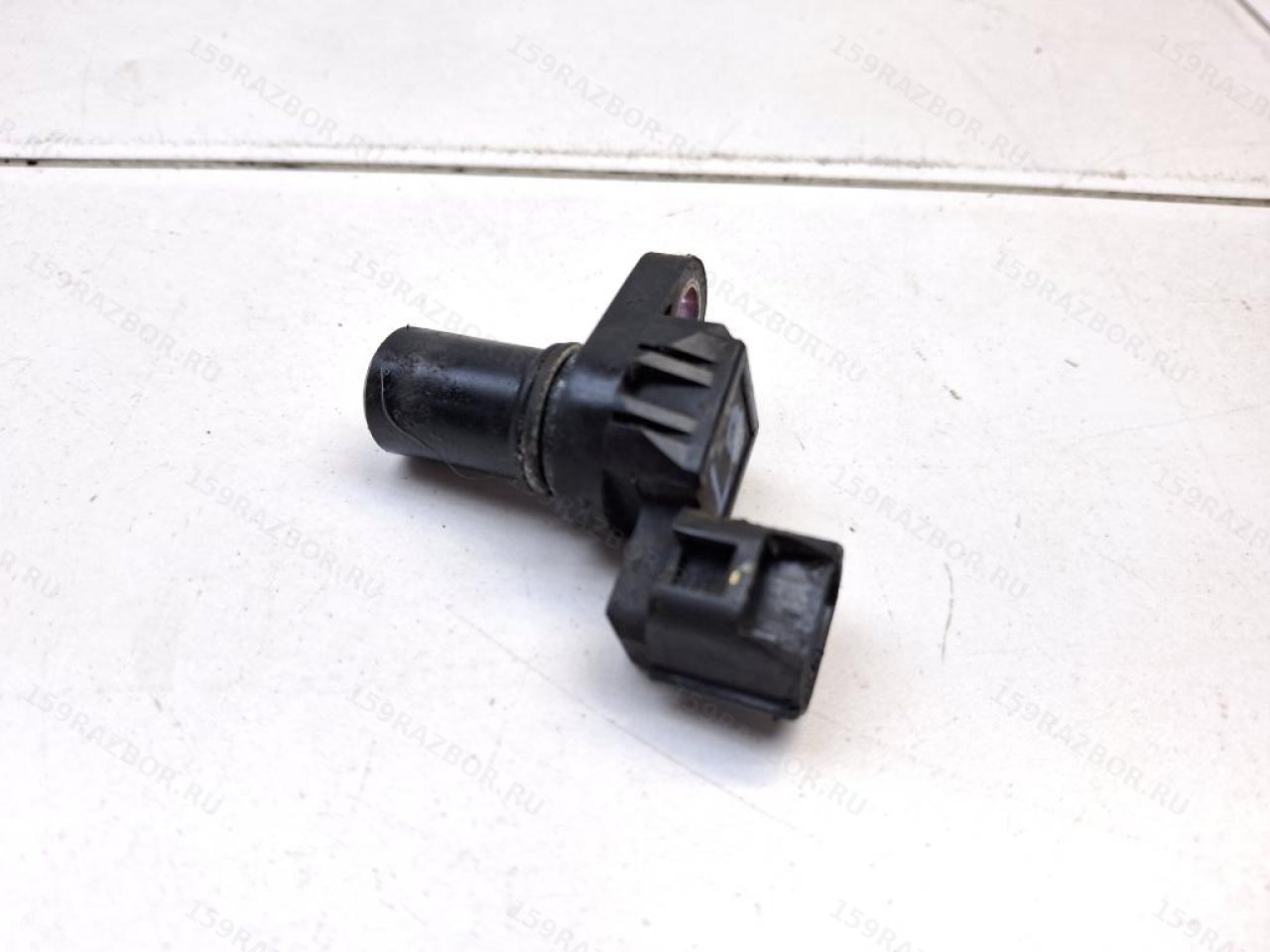

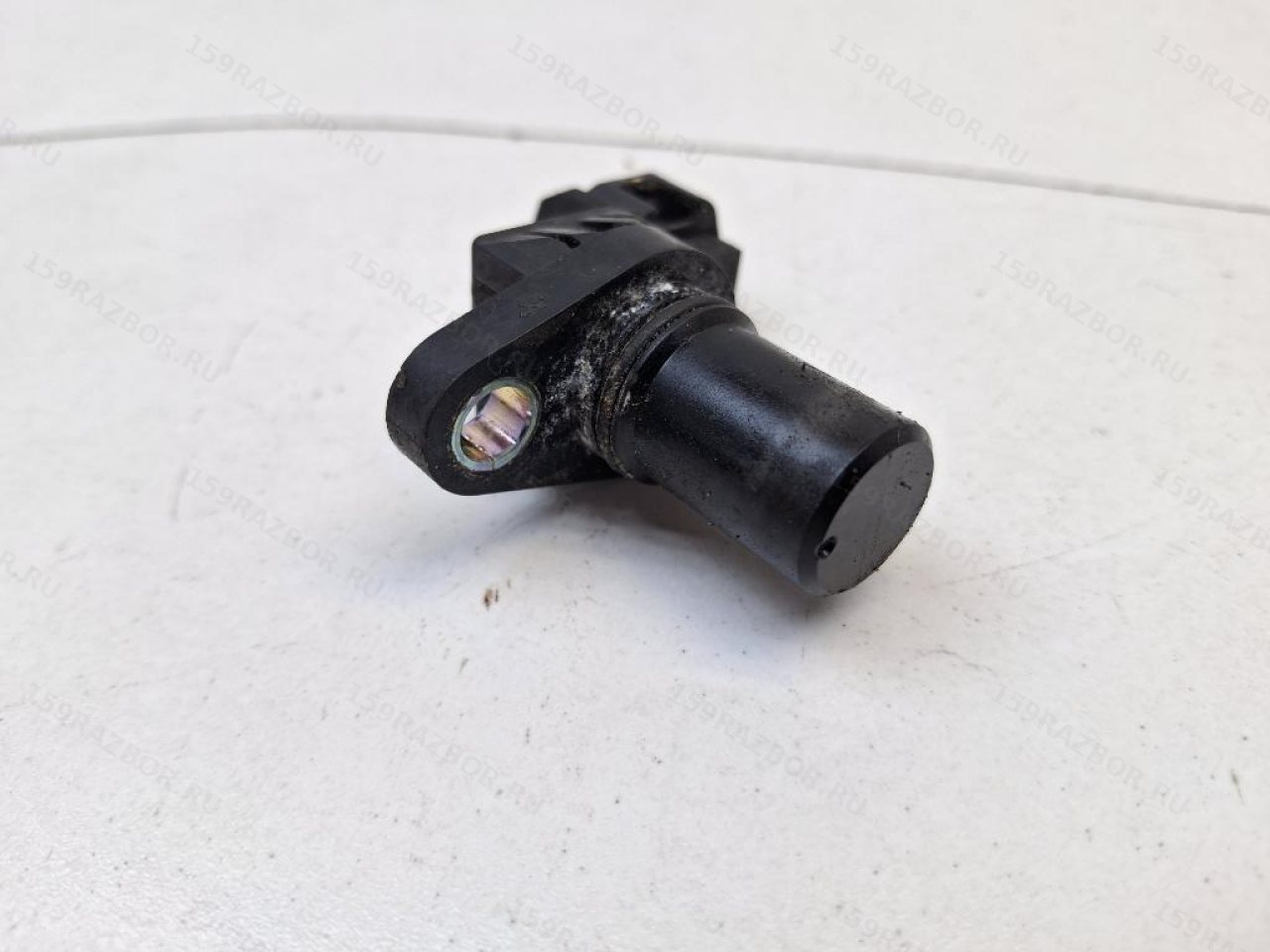

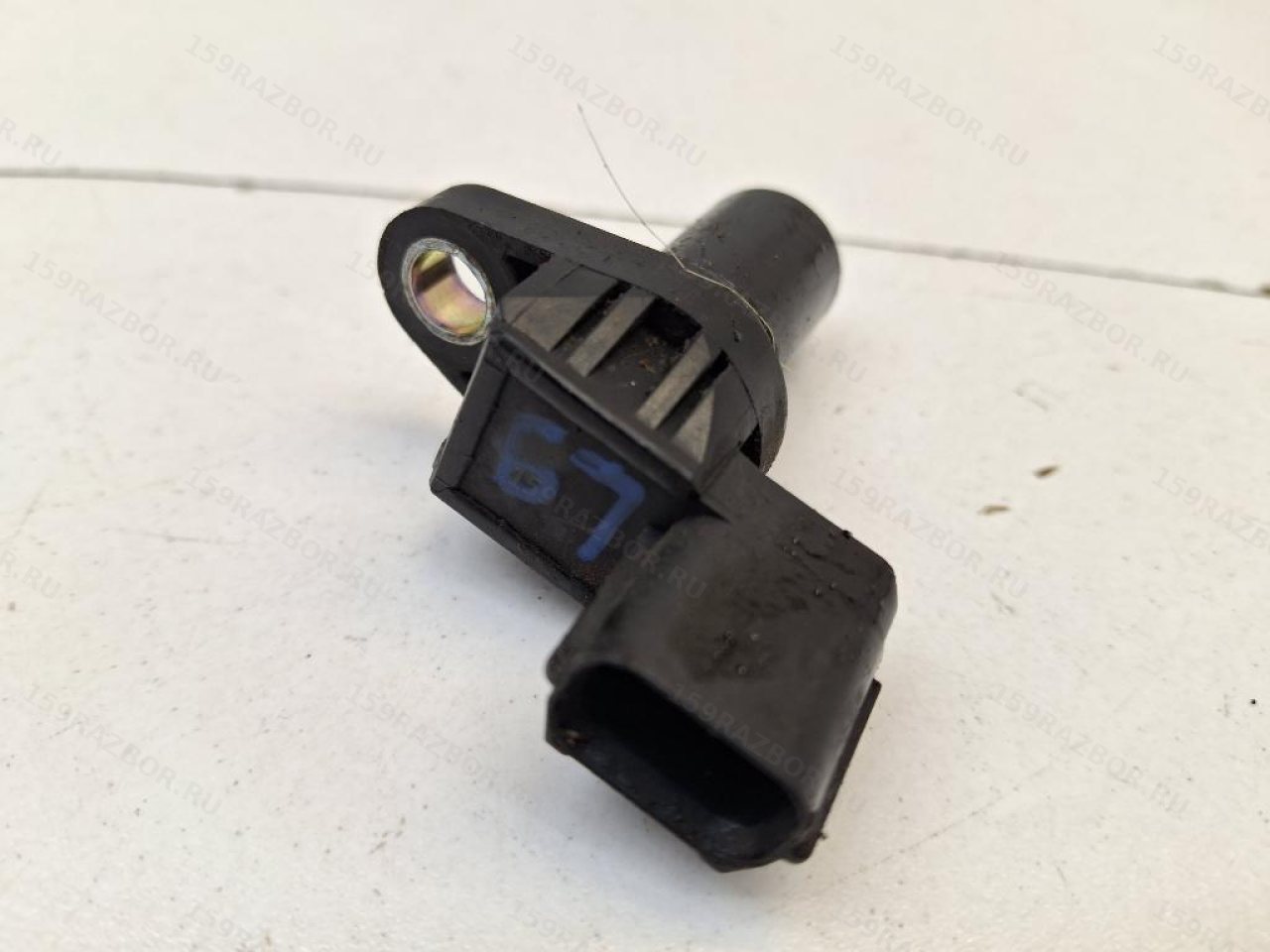

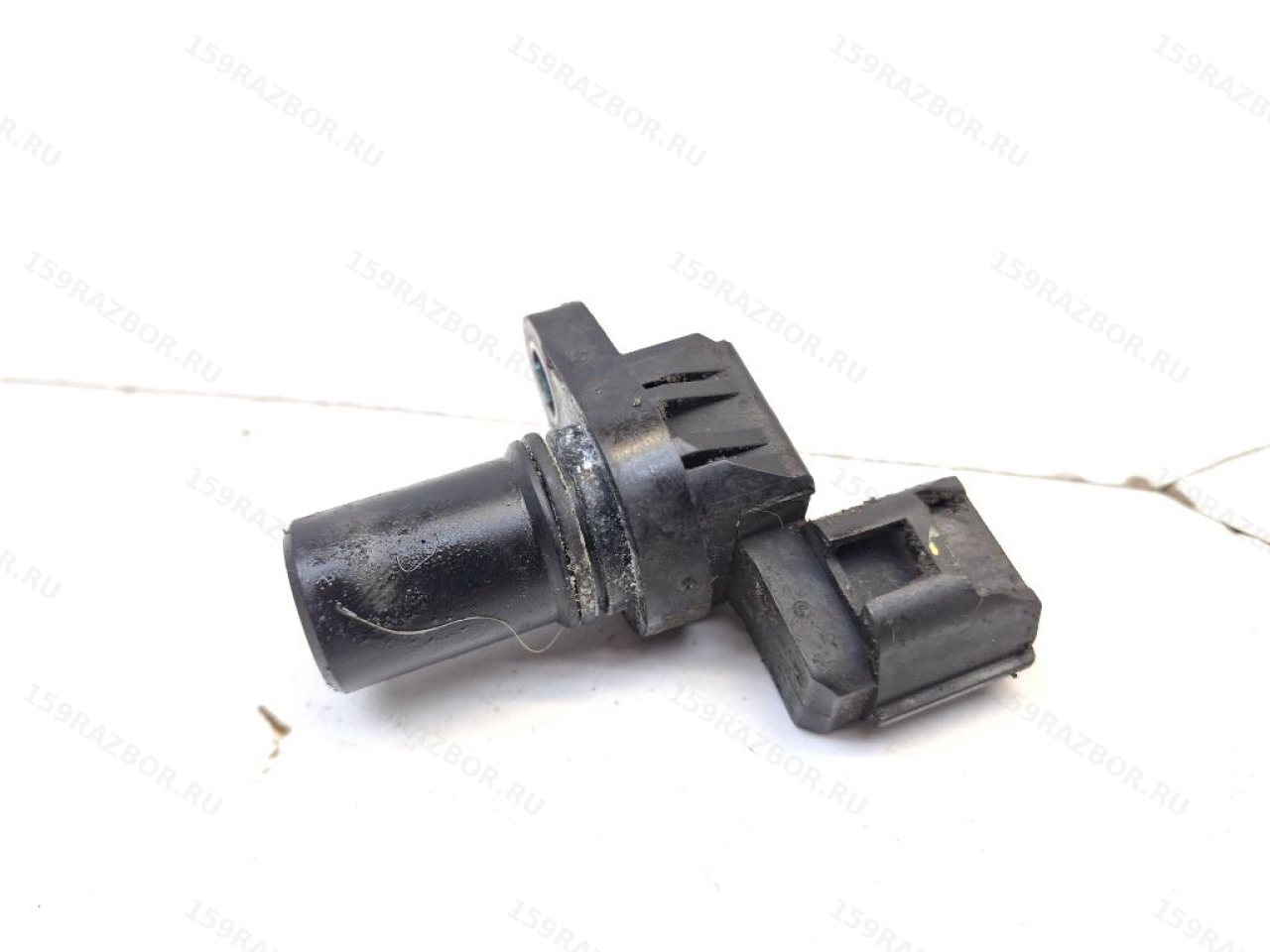

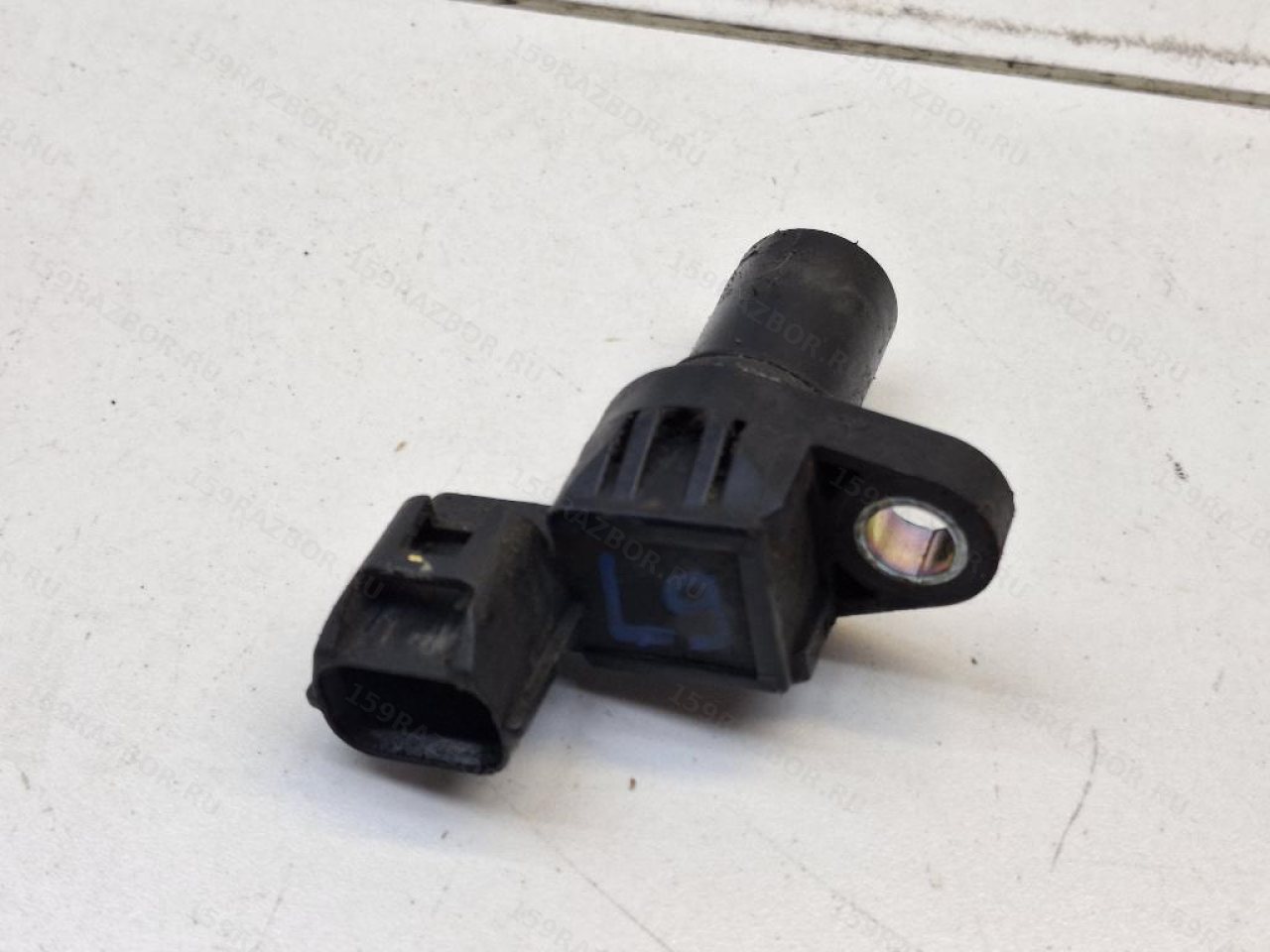

Датчик положения распредвала Mitsubishi Lancer 9 CS 4G18 2006 б/у

Датчик MD327107 для Lancer 9: назначение, применяемость и проверка

Что делает датчик положения распредвала

Датчик положения распредвала сообщает блоку управления двигателем информацию о фазовом положении распределительного вала. ЭБУ сопоставляет этот сигнал с данными датчика положения коленчатого вала и определяет рабочий цикл цилиндров, необходимый для корректного управления впрыском топлива и зажиганием.

В разговорной речи деталь часто называют просто датчиком распредвала, датчиком фаз или camshaft position sensor. Это один и тот же тип узла, однако при подборе для Mitsubishi надёжнее ориентироваться прежде всего на OEM и двигатель автомобиля.

OEM MD327107 и Lancer CS3A

Номер MD327107 в каталоге Mitsubishi имеет название SENSOR, CAMSHAFT POSITION. Для Lancer общего экспортного рынка этот номер прямо присутствует в разделе Engine Electrical / Electrical Control для модели CS3A, в том числе для автомобилей производства 2006 года.

Таким образом, данные карточки хорошо согласуются между собой: Mitsubishi Lancer 9, кузов семейства CS, 2006 год, двигатель 4G18 и датчик MD327107 образуют каталожно корректную связку.

Двигатель 4G18

4G18 — бензиновый рядный четырёхцилиндровый двигатель Mitsubishi рабочим объёмом 1584 см³. На Lancer этого поколения он широко известен как мотор 1.6; для европейских автомобилей середины 2000-х встречается заводская мощность около 98 л.с.

Для самой позиции мощность двигателя вторична: при подборе датчика гораздо важнее точный код 4G18, OEM MD327107, форма корпуса, крепление и электрический разъём.

Не путать с датчиком коленвала

На двигателе отдельно используется датчик положения коленчатого вала. Он выполняет связанную, но другую задачу и не является заменой датчику распредвала.

Это хорошо видно и по каталогу Mitsubishi: для Lancer CS3A датчик распредвала проходит под номером MD327107, тогда как датчик положения коленвала указан отдельно — MR420734. Поэтому при диагностике и заказе важно не ориентироваться только на общее слово «датчик».

Как ещё встречается MD327107

MD327107 использовался Mitsubishi достаточно широко: каталоги показывают его не только на Lancer, но и на ряде других моделей и двигателей марки. Для покупателя это полезно прежде всего как возможность искать деталь именно по номеру, а не только по названию автомобиля.

В более поздних каталогах оригинальных запчастей также встречается номер 23731W000P как замена MD327107. В каталогах производителей аналогов можно встретить обозначение J5T23071A. При использовании кросс-номеров всё равно желательно сверять применяемость именно к 4G18 и конкретному автомобилю.

Конструкция датчика

Каталоги компонентов описывают аналоги MD327107 как активный трёхконтактный датчик. Он формирует электрический сигнал, который передаётся в блок управления двигателем. Поэтому при поиске неисправности имеет смысл проверять не только сам датчик, но также питание, сигнальную цепь, разъём и проводку.

Для б/у детали особенно полезно осмотреть пластиковый корпус, разъём и контакты: не должно быть трещин, сильного окисления, повреждённых пинов или следов грубого ремонта проводки.

Ошибка P0340 и диагностика

В руководстве по ремонту Mitsubishi Lancer для неисправности цепи датчика положения распредвала предусмотрен диагностический код P0340. При появлении этого кода заводская процедура предполагает проверку именно цепи датчика, а не автоматическую замену детали.

Это важное различие: P0340 может быть связан с самим датчиком, его разъёмом, проводкой или другими элементами цепи. Поэтому перед заменой полезно проверить питание и проводку и, при наличии оборудования, посмотреть сигнал датчика.

Какие признаки могут сопровождать неисправность

При нарушении сигнала датчика распредвала возможны затруднённый запуск, нестабильная работа двигателя или появление ошибки системы управления. Однако такие симптомы не являются уникальными для MD327107 и сами по себе не доказывают неисправность датчика.

Практичнее сначала считать ошибки ЭБУ и проверить электрическую цепь, а уже затем принимать решение о замене.

Что сверить перед установкой б/у датчика

• OEM MD327107 на корпусе или по каталогу;
• двигатель автомобиля — 4G18;
• кузовное исполнение Lancer семейства CS;
• форму корпуса и крепёжного отверстия;
• тип и состояние электрического разъёма;
• контакты на отсутствие окисления и механических повреждений;
• целостность корпуса датчика;
• состояние ответной части разъёма и проводки автомобиля.

Коротко по позиции

• Автомобиль: Mitsubishi Lancer 9;
• Кузов: семейство CS;
• Год: 2006;
• Двигатель: 4G18, бензин 1.6;
• Деталь: датчик положения распредвала;
• OEM: MD327107;
• Каталожное название: Sensor, Camshaft Position;
• Производитель в карточке: Mitsubishi;
• Связанный диагностический код: P0340 для цепи датчика положения распредвала.
