Блок SRS на Renault Sandero Stepway 1 BS (8201163278)

Электронный блок управляет системой пассивной безопасности автомобиля

Блок SRS является центральным электронным элементом системы подушек безопасности и пиротехнических преднатяжителей ремней. Он получает данные от связанных с системой датчиков и контролирует цепи устройств безопасности, предусмотренных конкретной комплектацией автомобиля.

Поэтому его нельзя рассматривать как обычный универсальный электронный блок, который достаточно подобрать только по модели и году.

Для Renault Logan и Sandero первого поколения каталог отдельно разделяет блоки в зависимости от конфигурации системы безопасности.

Для 8201163278 особенно важна конфигурация подушек

В Renault EPC номер 8201163278 проходит как ECU-AIRBAG для ветвей без передних боковых подушек безопасности.

При этом наличие фронтальной пассажирской подушки внутри этой номерной ветви может зависеть от исполнения, рынка и производственной конфигурации автомобиля.

Это означает, что простого совпадения:

• Renault Sandero;
• первое поколение;
• 2011 год;

недостаточно для окончательной идентификации электронного блока.

Нужно сверять именно OEM и маркировку конкретного модуля, а также состав системы SRS автомобиля.

Блок для машин с передними боковыми подушками имеет другую каталожную ветвь

В тех же каталогах Renault рядом встречается номер 8201163282, относящийся к другой конфигурации — с передними боковыми подушками.

Это хороший пример того, почему два внешне похожих блока нельзя автоматически считать взаимозаменяемыми.

Различаться могут:

• количество контролируемых пиротехнических цепей;
• конфигурация подушек;
• подключённые датчики;
• логика конкретной системы пассивной безопасности;
• внутренняя конфигурация самого блока.

Одинаковая маркировка здесь важнее внешнего сходства

В руководстве по ремонту Logan первого поколения для замены электронного блока системы пассивной безопасности отдельно рекомендуется обращать внимание на его маркировку и устанавливать блок с соответствующим обозначением.

Практически это значит, что при покупке б/у блока полезно сравнить:

• OEM Renault;

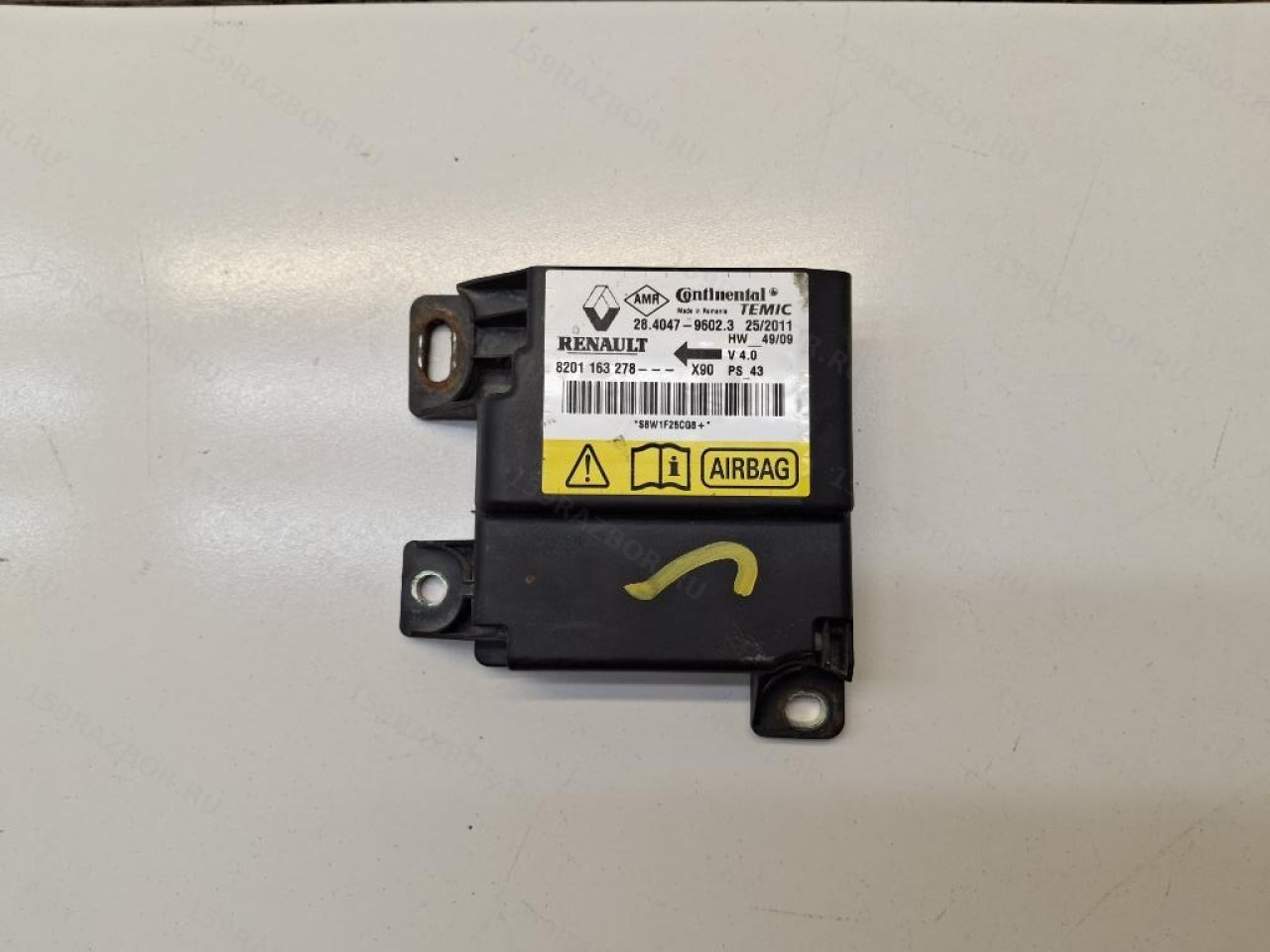

• надписи на корпусе;

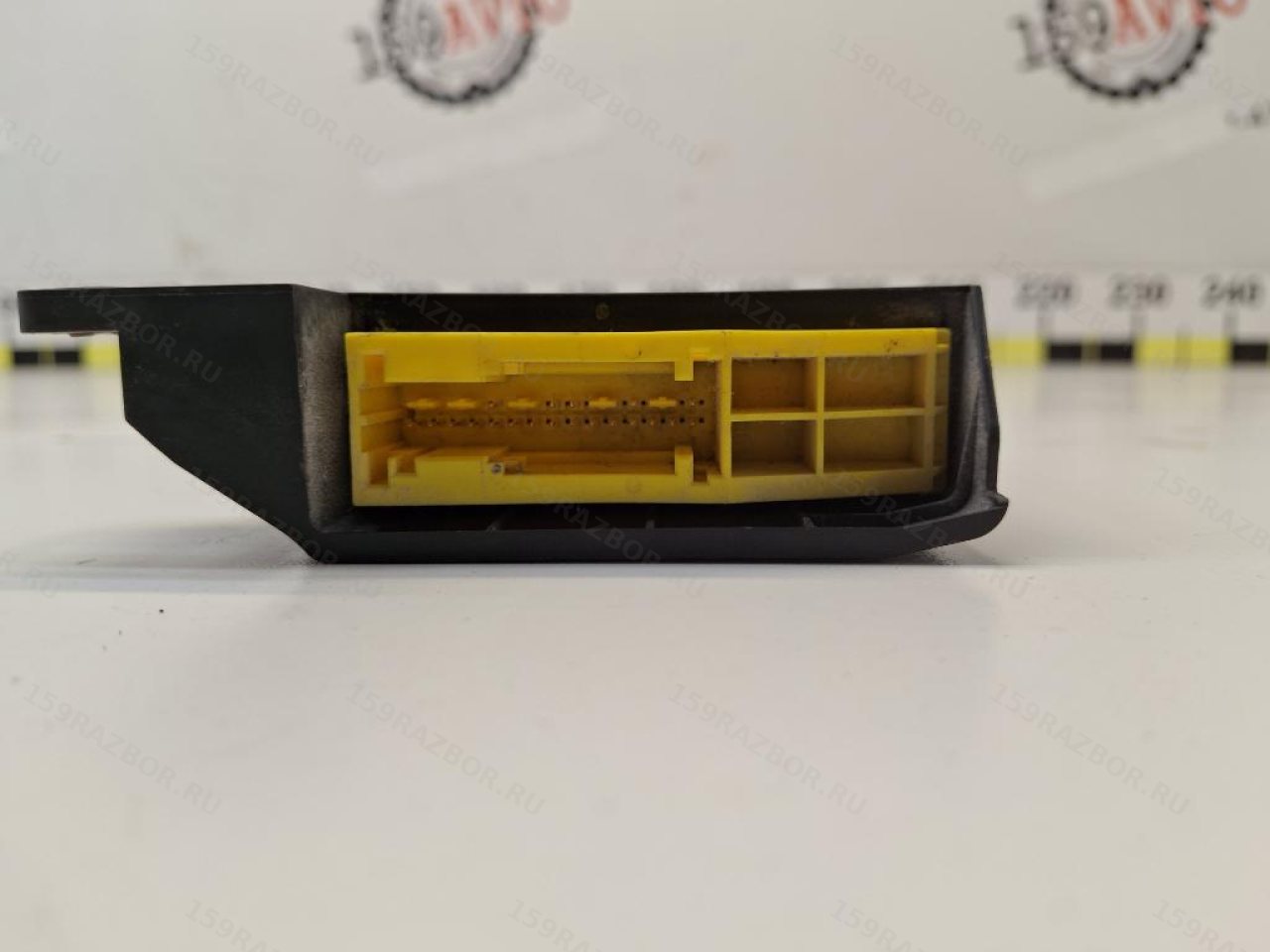

• форму и ключевание разъёма;
• конфигурацию SRS автомобиля;
• производственный вариант блока.

Фраза «блок AIR BAG от Sandero» для такой детали слишком общая.

8201163278 встречается не только на Sandero Stepway

Эта электронная платформа системы безопасности использовалась на нескольких родственных автомобилях семейства Logan/Sandero.

Каталоги показывают номер 8201163278 на различных конфигурациях:

• Renault Logan первого поколения;
• Renault Sandero первого поколения;
• Sandero Stepway соответствующей генерации;
• родственных исполнениях платформы в зависимости от рынка.

Широкая модельная встречаемость не означает, что любой блок с этим номером можно без проверки переставить между всеми перечисленными автомобилями. Для SRS особенно важно совпадение системной конфигурации.

Двигатель K7M почти не участвует в выборе блока AIR BAG

В текущей карточке указан бензиновый двигатель K7M. Каталоги действительно показывают 8201163278 на автомобилях семейства Logan/Sandero с K7M, но этот же SRS-блок встречается и с другими моторами.

Это логично: система пассивной безопасности определяется прежде всего кузовом, рынком и оснащением автомобиля, а не рабочим объёмом двигателя.

Поэтому моторный код здесь полезен как информация об автомобиле-доноре, но не должен становиться главным параметром совместимости.

Б/у SRS-блок нельзя оценивать только по внешнему состоянию

Корпус электронного блока может выглядеть полностью целым, но этого недостаточно для оценки его состояния.

Для снятого блока имеют значение:

• состояние разъёма и контактов;
• следы влаги и коррозии;

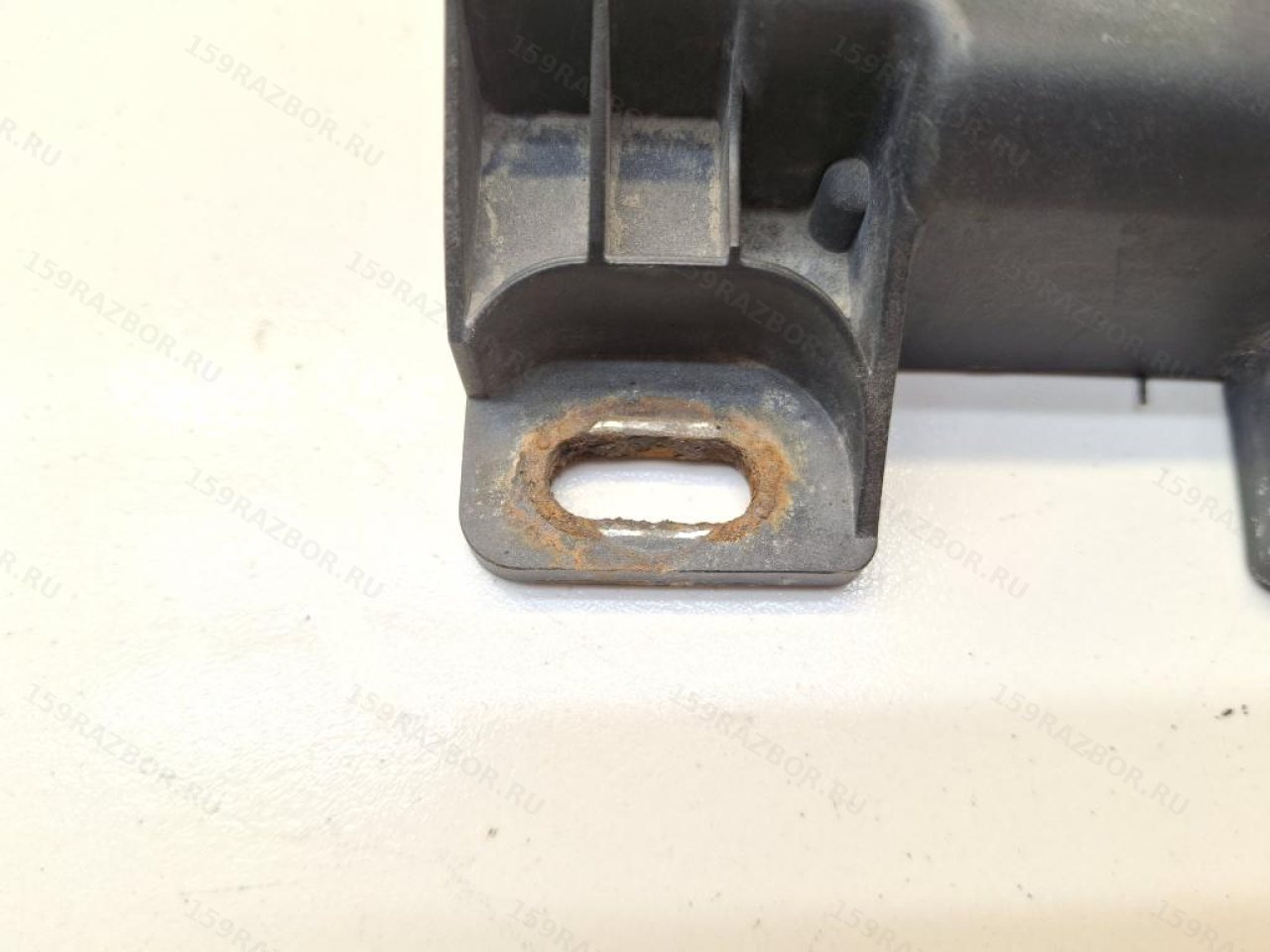

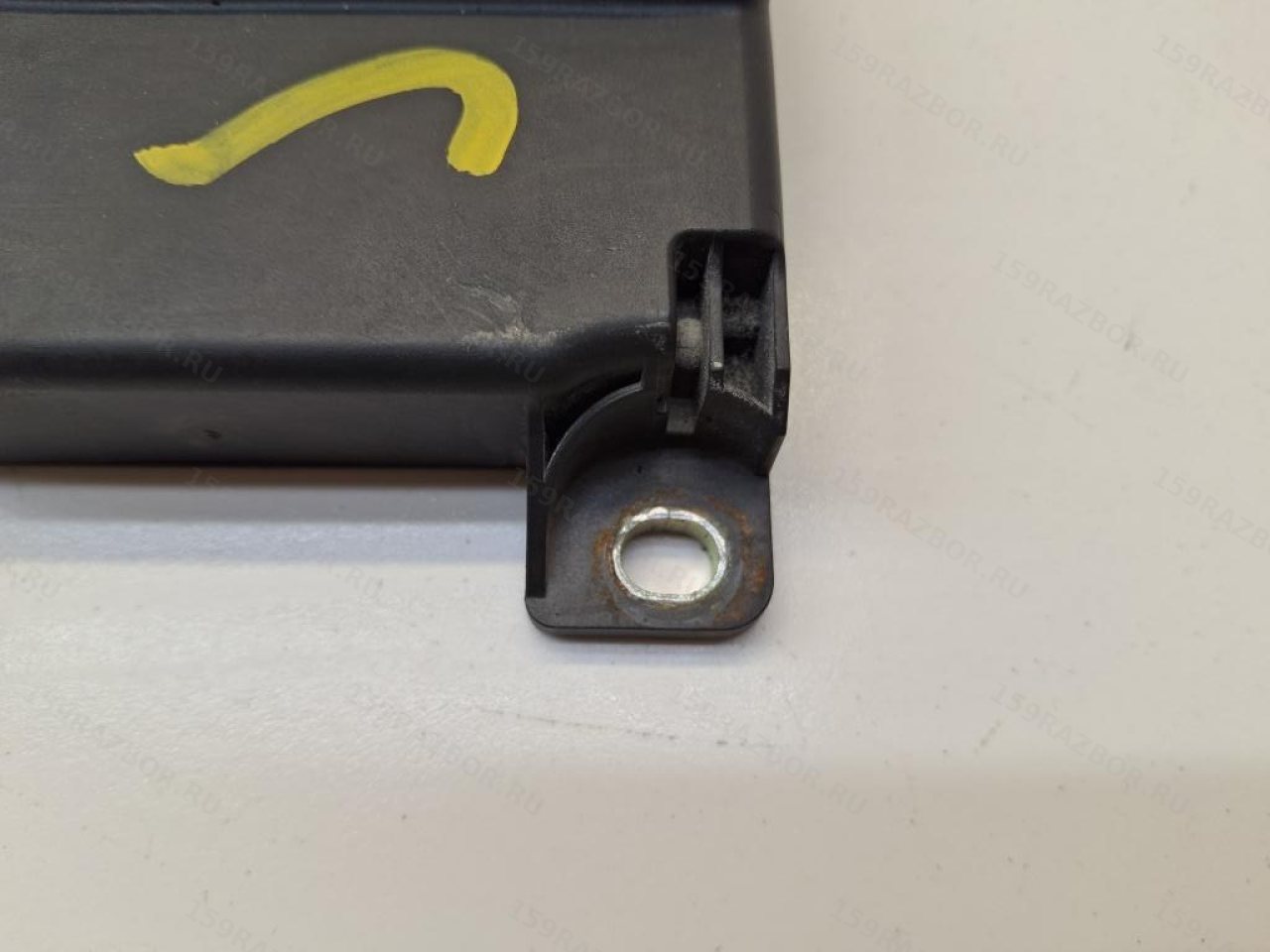

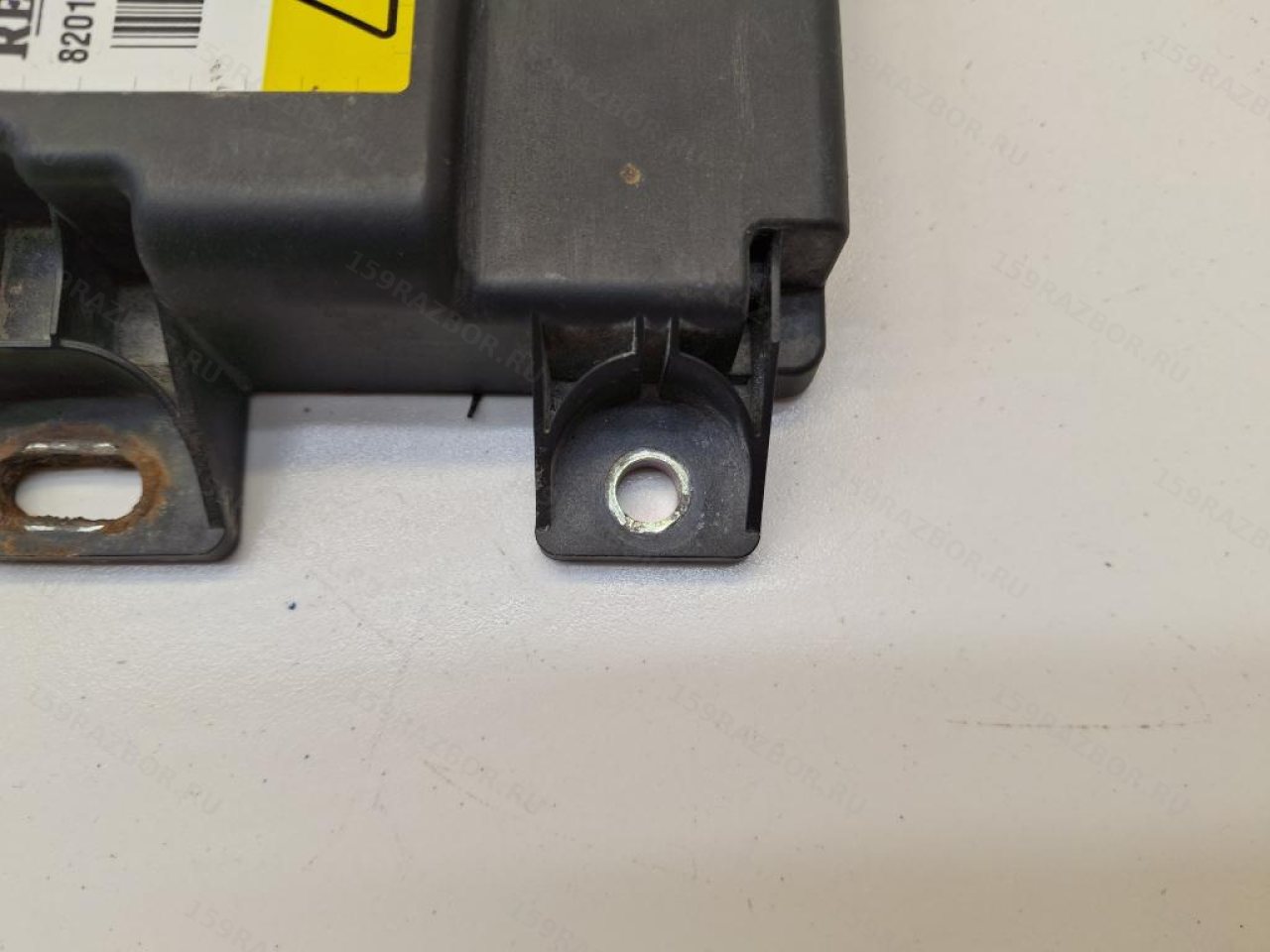

• механические повреждения корпуса;
• совпадение маркировки;
• диагностическое состояние памяти блока;
• история автомобиля-донора, если она известна.

После серьёзного ДТП в блоке SRS может оставаться информация об аварийном событии. Поэтому отсутствие внешних повреждений ещё не означает, что модуль готов к установке без диагностики.

После замены требуется контроль всей системы SRS

Заводные ремонтные процедуры Renault предусматривают работу с блоком подушек безопасности при помощи диагностического оборудования.

После вмешательства проверяется сама система SRS и наличие ошибок. Поэтому для б/у блока правильнее исходить не из принципа «поставил разъём — значит работает», а из необходимости диагностической проверки после установки.

Это особенно важно для системы пассивной безопасности: исправность одного электронного блока не подтверждает автоматически исправность подушек, преднатяжителей, датчиков и проводки автомобиля.

Горящий индикатор AIR BAG не всегда означает неисправность самого блока

Предупреждение SRS может быть связано не только с ЭБУ.

При диагностике проверяют также:

• проводку и разъёмы;
• пиротехнические преднатяжители;
• подушки безопасности;
• датчики удара в тех конфигурациях, где они предусмотрены;
• питание и соединения блока;
• ошибки, записанные в памяти системы.

Поэтому заменять блок только по факту горящей лампы AIR BAG без чтения ошибок системы — ненадёжный способ диагностики.

Что проверить при покупке блока SRS с разборки

• OEM: полный номер 8201163278;
• Маркировку: сравнить обозначения на корпусе со старым блоком;
• Конфигурацию: проверить состав подушек безопасности автомобиля;
• Разъём: осмотреть контакты, фиксаторы и следы окисления;
• Корпус: исключить повреждения и следы воды;
• Диагностику: после установки проверить систему штатным диагностическим способом.

Поскольку это элемент системы пассивной безопасности, окончательную проверку и работы с SRS разумно выполнять с соблюдением заводной процедуры.

Коротко по блоку AIR BAG Renault Sandero Stepway 1

• Деталь: электронный блок управления SRS;
• Автомобиль: Renault Sandero Stepway 1;
• Кузов: BS;
• Год по карточке: 2011;
• OEM: 8201163278;
• Каталожное обозначение: ECU-AIRBAG;
• Конфигурация: каталожная ветвь без передних боковых подушек;
• Двигатель донора: K7M, для выбора SRS-блока вторичен;
• Связанная другая конфигурация: 8201163282 встречается для систем с передними боковыми подушками;
• При подборе: сверять номер, маркировку и состав системы безопасности;
• После установки: требуется диагностическая проверка SRS.
