Блок Media Interface Mercedes-Benz E-Class W212 A1729006008

Блок управления Media Interface N125/1

Что это за электронный блок

A1729006008 — не блок двигателя и не главный блок мультимедийной системы COMAND. В каталоге Mercedes-Benz он обозначается как CONTROL UNIT — MEDIA INTERFACE и имеет функциональное обозначение N125/1.

В документации Mercedes-Benz система также называется Universal Consumer Electronic Interface или UCI. Её задача — обеспечить связь поддерживаемых внешних устройств со штатной аудиосистемой автомобиля.

Поэтому комментарий продавца «управления мультимедийным интерфейсом» хорошо соответствует заводскому назначению детали.

Что делает Media Interface

В автомобилях с соответствующим оснащением Media Interface позволяет подключать внешние источники к штатной мультимедиа. В технической документации Mercedes-Benz для системы с кодом 518 перечисляются:

• AUX-устройства;
• Apple iPod через соответствующий адаптер;
• USB-устройства совместимого типа;
• связь подключённого устройства со штатной аудиосистемой автомобиля.

Сигнал проходит через разъём Media Interface и блок N125/1, после чего модуль взаимодействует с аудиооборудованием через мультимедийную сеть MOST.

Таким образом, этот блок является посредником между внешним устройством и головным мультимедийным оборудованием Mercedes-Benz.

Media Interface и COMAND — не одно и то же

В разговорном описании любой модуль возле мультимедиа иногда называют «блоком магнитолы» или «блоком COMAND». Для A1729006008 такое определение слишком широкое.

Сам блок N125/1 не является головным устройством COMAND и не выполняет функции дисплея, навигационного компьютера или основного усилителя звука. Он обслуживает отдельную функцию Media Interface.

Это различие полезно и при диагностике: неисправность USB/AUX-подключения не обязательно означает неисправность головного устройства, и наоборот.

Применяемость A1729006008 на Mercedes-Benz W212

Для E-Class W212 номер подтверждается каталогом

Каталог Mercedes-Benz для серии 212 показывает A1729006008 именно как CONTROL UNIT MEDIA INTERFACE. В применяемости фигурирует код оснащения 518, а конкретная версия номера зависит также от модельного года и конфигурации мультимедийной системы.

Поэтому само обозначение E-Class W212 ещё недостаточно для покупки электронного блока. У двух автомобилей одного года могут стоять разные варианты аудиосистемы и мультимедийного оборудования.

Автомобиль-донор — 2013 год

В карточке данной позиции указан 2013 год. Это уже рестайлинговый период W212, однако для самого N125/1 важнее не наружное обновление кузова, а конкретная версия мультимедийного оборудования.

Для электронных блоков Mercedes-Benz дата производства может быть важна даже внутри одного календарного года, поскольку номера модулей и программные ревизии менялись по мере производства.

Двигатель 274.920

Автомобиль-донор указан с двигателем M274.920. Этот бензиновый двухлитровый турбированный двигатель действительно применялся на E-Class W212 с 2013 года, в частности на различных исполнениях E 200 и E 250.

Однако для блока Media Interface код двигателя практически не является основным критерием совместимости. Здесь значительно важнее:

• кузовная серия;
• год и дата производства;
• код мультимедийного оснащения;
• тип головного устройства;
• OEM блока;
• программная версия;
• VIN автомобиля.

Поэтому наличие M274.920 полезно как характеристика автомобиля-донора, но не следует искать этот блок по формуле «модуль мультимедиа для двигателя 274.920».

Опция 518 и мультимедийное оснащение Mercedes-Benz

Код 518 — Media Interface

В заводских каталогах Mercedes-Benz код 518 обозначает оснащение Media Interface. Именно с этим кодом связан блок N125/1 рассматриваемого семейства.

Наличие подходящего физического разъёма само по себе не является достаточным подтверждением применяемости. Если автомобиль изначально имел другую конфигурацию мультимедиа, набор модулей и проводка могут отличаться.

Блок работает в составе системы

N125/1 не является автономным устройством. В системе участвуют:

• сам блок Media Interface;
• соответствующий разъём для подключения внешнего устройства;
• кабель или адаптер;
• штатное головное устройство Audio/COMAND;
• мультимедийная сеть MOST;
• проводка питания и связи.

Поэтому отсутствие функции Media Interface после установки другого блока может быть связано не только с самим N125/1, но и с конфигурацией автомобиля, проводкой, MOST или программным оснащением.

MOST — оптическая мультимедийная сеть

MOST — специализированная сеть передачи мультимедийных данных, использовавшаяся Mercedes-Benz и другими производителями для соединения аудио- и информационных компонентов.

В системе Media Interface блок N125/1 является одним из участников этой сети. Нарушение оптического соединения в кольце может влиять на работу нескольких мультимедийных компонентов, поэтому проблема не всегда локализуется только заменой одного блока.

Номер A1729006008 и его замены

Mercedes-Benz меняла ревизии Media Interface

В каталогах для семейства Media Interface встречается последовательность различных номеров. Для некоторых применений можно увидеть, например:

• A1729000306;
• A1729001906;
• A1729008206;
• A1729000608;
• A1729006008;
• A1729002809.

Но этот список не следует трактовать как универсальную взаимозаменяемость всех перечисленных блоков на любом Mercedes-Benz. Конкретные переходы зависят от модели, даты производства и оборудования.

A1729006008 заменён на A1729002809

Для рассматриваемого номера каталог Mercedes-Benz показывает последующую замену A1729006008 → A1729002809. Официальный каталог Mercedes-Benz USA также указывает A1729006008 среди номеров, которые заменяет A1729002809.

Это означает подтверждённое каталожное родство двух ревизий, но при покупке б/у электроники всё равно разумно проверить конкретный автомобиль по VIN.

Почему у электронного блока меняется OEM

Новая ревизия не обязательно означает полностью другое назначение детали. Причиной смены номера могут быть изменения аппаратной части, программного обеспечения, поставщика или унификация более поздней детали для нескольких вариантов автомобиля.

Поэтому близкий номер корпуса ещё не позволяет самостоятельно определить направление замены. Надёжнее использовать официальную цепочку supersession.

Программное обеспечение и установка б/у блока

Каталог требует учитывать flashware

Для блоков этого семейства в каталоге Mercedes-Benz присутствует примечание о необходимости после установки проверить актуальность flashware, то есть программного обеспечения блока.

Это важное отличие электронной детали от простого механического компонента: физически установленный модуль ещё не гарантирует корректную работу в конкретном автомобиле.

Нужна ли кодировка

Нельзя утверждать, что любой A1729006008 обязательно потребует отдельного программирования после перестановки. Это зависит от конфигурации автомобиля и состояния конкретного блока.

Но перед установкой разумно учитывать:

• точный OEM;
• аппаратную и программную ревизию;
• код оснащения автомобиля;
• состояние MOST;
• диагностические ошибки;
• необходимость проверки или обновления ПО.

Для электронной системы Mercedes-Benz такие параметры могут быть не менее значимы, чем внешняя совместимость разъёмов.

VIN особенно полезен при нескольких ревизиях

Если каталог предлагает для W212 несколько вариантов блока Media Interface, VIN позволяет определить исходную заводскую комплектацию автомобиля и сузить выбор до правильной каталожной ветки.

Для автомобиля, где ранее уже менялась мультимедиа или устанавливалось дополнительное оборудование, полезно также сравнить номер фактически установленного блока.

Что проверить у б/у блока Media Interface

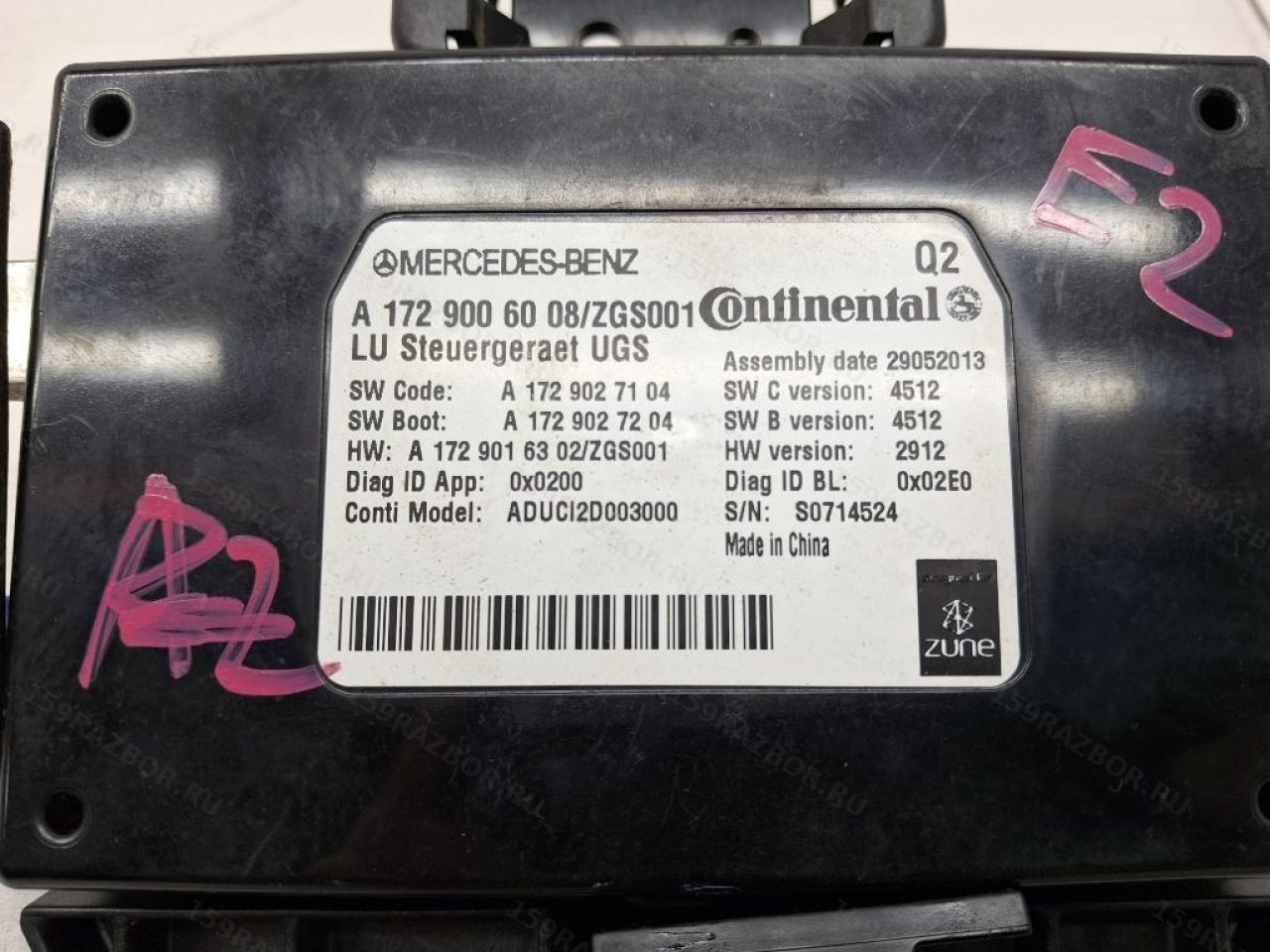

Наклейку и полный OEM

Основной ориентир данной позиции — A1729006008. Номер лучше сверять полностью, включая буквенный префикс A и последние цифры.

На корпусе также могут присутствовать дополнительные номера производителя электроники, аппаратная версия и другие обозначения. Их полезно сохранить при сравнении двух блоков.

Разъёмы

У электронного блока стоит проверить:

• целостность корпусов разъёмов;
• отсутствие погнутых или окисленных контактов;
• состояние фиксаторов;
• отсутствие механических повреждений корпуса;
• состояние оптического соединения MOST, если оно присутствует в соответствующей конфигурации.

Следы влаги

Для любой салонной электроники нежелательны следы воды, выраженная коррозия контактов и окисление корпуса или платы. Даже если модуль внешне цел, последствия влаги способны проявляться периодическими отказами.

Диагностика системы

При проблеме с Media Interface полезно перед заменой проверить автомобиль диагностическим оборудованием. Это позволяет отличить отсутствие связи с N125/1 от неисправности кабеля, головного устройства, питания или мультимедийной сети.

Для б/у блока после установки также полезно убедиться, что модуль виден в диагностике и корректно взаимодействует с остальными компонентами.

Что эта деталь не определяет

OEM не относится ко всей мультимедийной системе

A1729006008 идентифицирует блок N125/1, но не означает комплект COMAND или весь мультимедийный тракт автомобиля.

Отдельными деталями являются:

• головное устройство;
• дисплей;
• контроллер управления;
• усилитель;
• кабели Media Interface;
• USB/AUX-разъёмы;
• другая мультимедийная проводка.

Фактическая комплектность именно этого товара определяется фотографиями и карточкой позиции.

Двигатель не задаёт применяемость блока

Наличие в карточке двигателя 274.920 не означает, что A1729006008 применяется только с этим мотором. Каталожная применяемость блока значительно шире и связана прежде всего с мультимедийным оснащением.

Mercedes-Benz использовала это семейство Media Interface также на других модельных сериях, поэтому префикс 172 в OEM тоже не означает, что деталь предназначена исключительно для SLK R172.

Коротко по позиции

• деталь: электронный блок мультимедийного интерфейса;
• заводское назначение: CONTROL UNIT — MEDIA INTERFACE;
• обозначение блока: N125/1;
• OEM: A1729006008;
• автомобиль-донор: Mercedes-Benz E-Class W212;
• год: 2013;
• двигатель автомобиля-донора: M274.920;
• по данным продавца: блок управления мультимедийным интерфейсом;
• система: Media Interface, код оснащения 518;
• каталожная замена: A1729002809;
• при подборе: сверять OEM, мультимедийное оснащение, дату производства и VIN;
• после установки: учитывать программную версию и диагностическую совместимость блока.
